裂解热量理论计算与换热塔设计
缺氧吧
全部回复
仅看楼主
level 10
非单调函数Ω 楼主
如果换热塔不够，不仅可以通过外部热量如蒸汽机调整，还通过让换热塔或者冷凝室直接与天然气室换热完成，加一个门控制下，但如果热量平衡中天然气平衡温度＞高硫出原油室温度，则永远不可达成，建议减小流量或者加液冷或者让硫参与换热，或者加蒸汽机
2022年09月06日 04点09分 17
level 10
非单调函数Ω 楼主
@44914653 帮你算完了换热节数和换热效率的关系。
2022年09月06日 05点09分 18
44914653
这种情况是前后漏热的[滑稽]每节之间需要绝热。中间形成一条热源和冷源的导热通道。只支持低流量。100kg每秒看看能不能转[哈哈]，有了节之后每节进出都有初温末温，中间是一个非稳态导热过程。
2022年09月06日 10点09分
44914653
@非单调函数Ω 这种低流量没必要算，直接暴力裂解就行了，液冷不过几个无所谓，一吨每秒的话恐怕液冷要几百个，主要为了实现高流量。
2022年09月06日 10点09分
非单调函数Ω
@44914653 只要稳定长时间工作，任何系统都是稳态导热，非稳态导热只在开机停机中存在，如果是非稳态导热，热量流入流出不等，则总会有一个地方升温直到该地方热量流出增加
2022年09月06日 14点09分
非单调函数Ω
@44914653 而且不需要每节之间绝热，因为一条管路中间传热，不改变两条管路中热流与总热流。现实中发电厂换热器每秒几吨也是这个公式。正是因为每节中有前后温差所以才有温度微分，不然dt＝0
2022年09月06日 14点09分
level 11
compp077

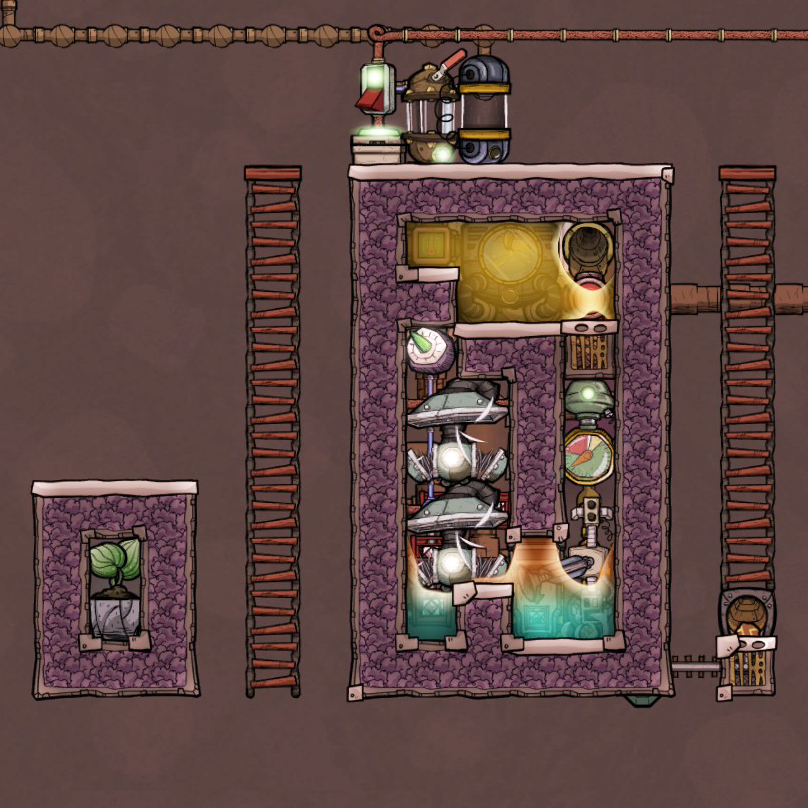

大佬，请教一下，我这个模块输入的1kg原油的温度、输出的天然气平均温度、输出硫的温度，都和前面表格里面的温度差不多，但我这个液冷机的使用率在71%左右，就是因为只有两格（透气砖和它下面一格）的天然气与酸气换热的原因吗？[乖]
模块中的温度观察情况：天然气在换热前的温度在-140℃左右，酸气在与天然气换完热且与冷却管接触之前是200-300℃之间，原油也在透气砖这一格参与的换热，换完热的温度在 250-350℃之间。
2022年09月06日 06点09分 19
非单调函数Ω
讲道理，你这个这么小，效率低也无所谓吧，多建几个呗
2022年09月06日 07点09分
非单调函数Ω
@非单调函数Ω 诶，我回复怎么没了，工作时长和酸气换热，硫温度有关，工作时长＝（酸气换热完温度-（-163））×酸气热容×0.667流量/1180液冷机发热量，酸气进冷凝室温度太高了吧。。而且你这个运行很久了吗？刚开始也会工作久一点，大的裂解模块10～20周期稳定都正常。
2022年09月06日 07点09分
非单调函数Ω
@compp077 绷不住了，回复老被吞，反正加长一点换热部分应该会有改善，酸气进冷凝室温度要够低，原油滴液换热应该是无所谓
2022年09月06日 07点09分
非单调函数Ω
看不清具体怎么换热的，你把天然气室和透气砖下面之间那格换成金属砖试试看？
2022年09月06日 08点09分
level 7
牧舟君
缺氧需要更多你这样的硬核玩家！[真棒]
2022年09月06日 12点09分 20
level 11
201828
弔 建议加精
2022年09月06日 14点09分 21
level 9
guiyan107
[大拇指]很硬核
2022年09月06日 14点09分 22
level 10
非单调函数Ω 楼主
总结下，天然气平衡温度T天然气＝1.18×T原油-0.1598×T硫+91.9198
2022年09月06日 16点09分 23
level 10
非单调函数Ω 楼主
流量为m，液冷机工作占比为n（一直工作为1）
2022年09月06日 16点09分 24
level 10
非单调函数Ω 楼主
则有冷凝塔出入口温差分别为tmax，tmin。
tmax＝136.576316+621.894×n/m
tmin＝621.894n+1.3
2022年09月06日 16点09分 26
非单调函数Ω
tmax，tmin为一头天然气和酸气温差和另一头的二者温差
2022年09月06日 16点09分
level 10
非单调函数Ω 楼主
换热节数＝（T天然气+163.2）×1.46/（k×（（tmax-tmin）/ln（tmax/tmin）），其中k是一节换热节的导热系数，一节换热节为一个金属砖+一个耐热砖
2022年09月06日 16点09分 27
喵喵草🌱
大佬，能说说你测出来的k是多少吗
2024年02月29日 05点02分
非单调函数Ω
@喵喵草🌱 忘了[哈哈]太久远了
2024年03月01日 03点03分
level 10
非单调函数Ω 楼主
这是不加任何蒸汽机和电热棒或者其他热量bug的情况下，如想加入这些减少换热节数量请自行计算
2022年09月06日 16点09分 28
level 10
非单调函数Ω 楼主
顺便一提，没有核算过，哪里输错单位都是有可能的，哪里弄错了请回复我
2022年09月06日 16点09分 29
level 3
难喜清酒
我一直以为游戏里用不到微积分。。。
2022年09月07日 07点09分 30
level 7
伪哥的伟哥
嗯，非常好，我试着读了读，已经开始掉头发了[汗]
2022年09月07日 07点09分 31
level 13
橙汁O.J.
加精鼓励哈[哈哈]@涂层酥塔º
2022年09月07日 13点09分 32
