关于鸭式布局舰载机
新歼20吧
全部回复
仅看楼主
level 11
霜满闲庭✨ 楼主
隔壁“二踢脚”又在疯狂抹黑J-20着舰性能了，还把我给禁言了。

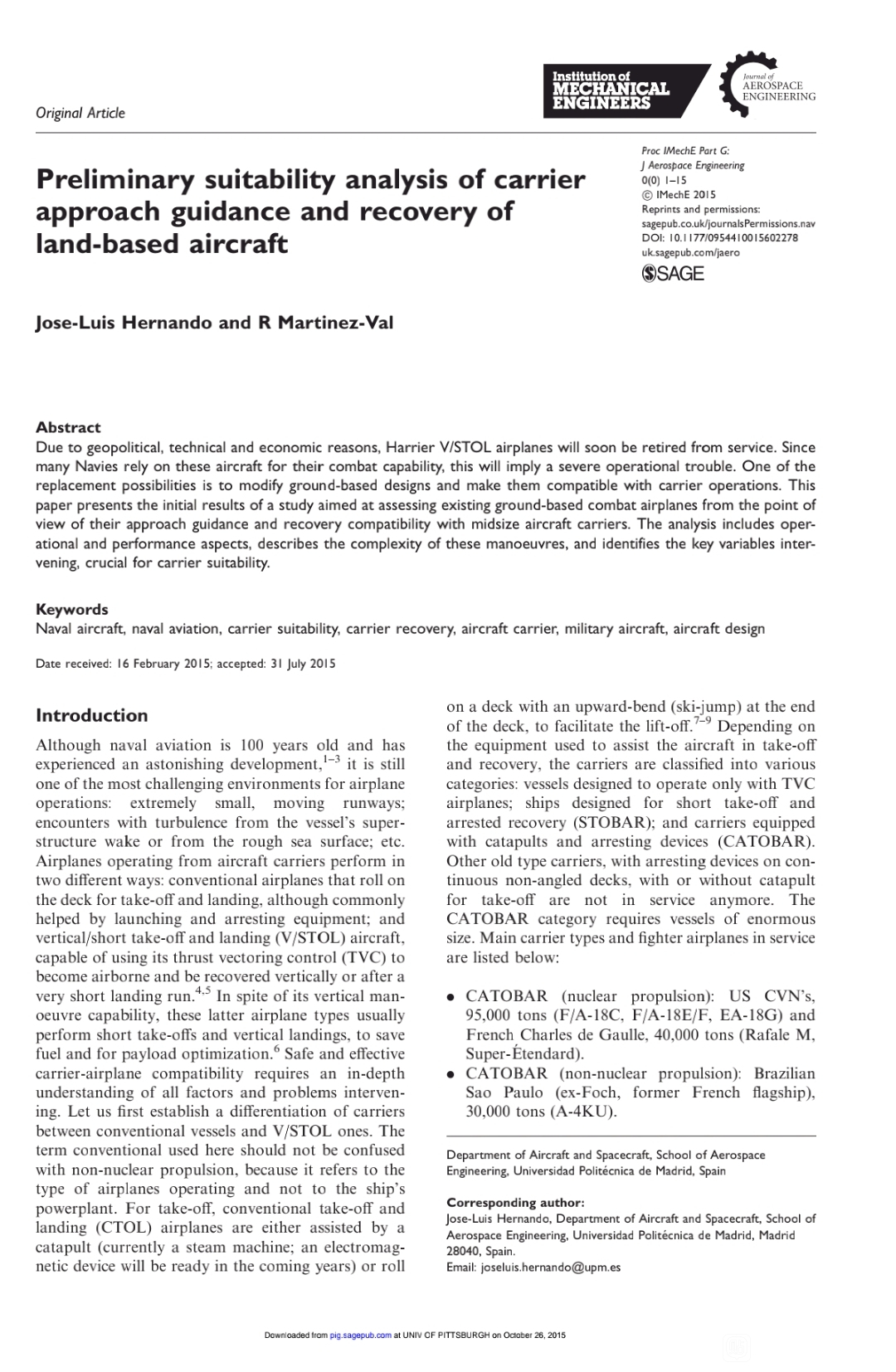

这里给大家提供点参考资料，阵风的大迎角着舰是因为它鸭翼相对面积小而且力臂短，难以配平放下襟副翼增升的低头力矩，实际上根据欧洲人的论文，台风和鹰狮的配平力矩够大，它们着舰迎角是10.5度左右，相对水平面是7度，再加上下滑角3.5度，着舰航速140节，甲板风20节左右
歼20的擦地角比F-14略大

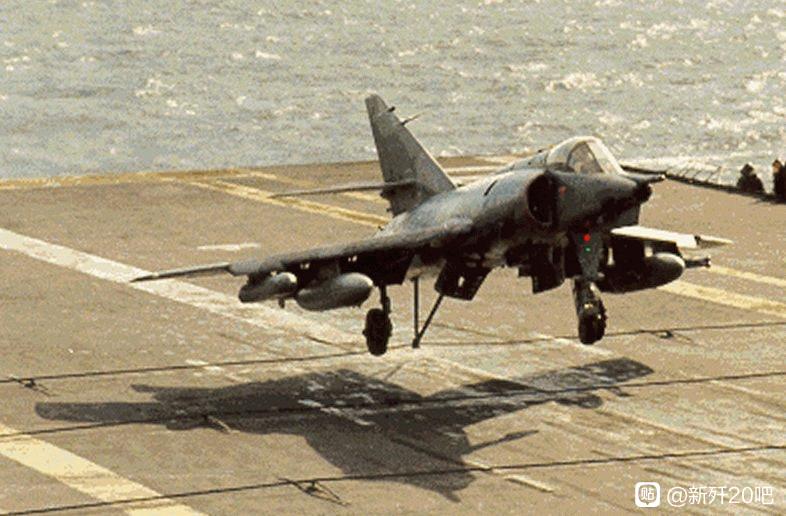

法国舰载机一向着舰迎角大，就算是常规布局的超军旗也一样
2021年02月22日 08点02分 1
level 11
霜满闲庭✨ 楼主

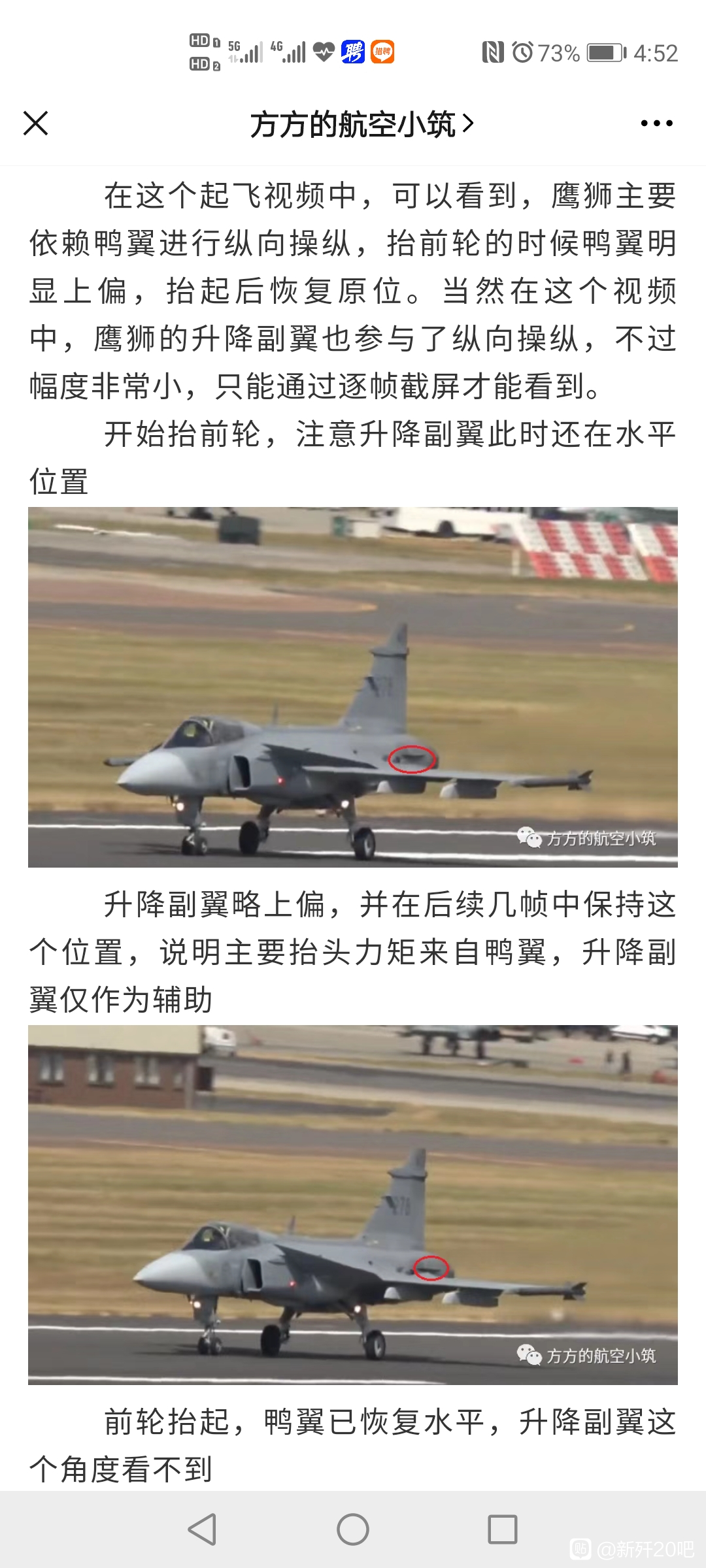

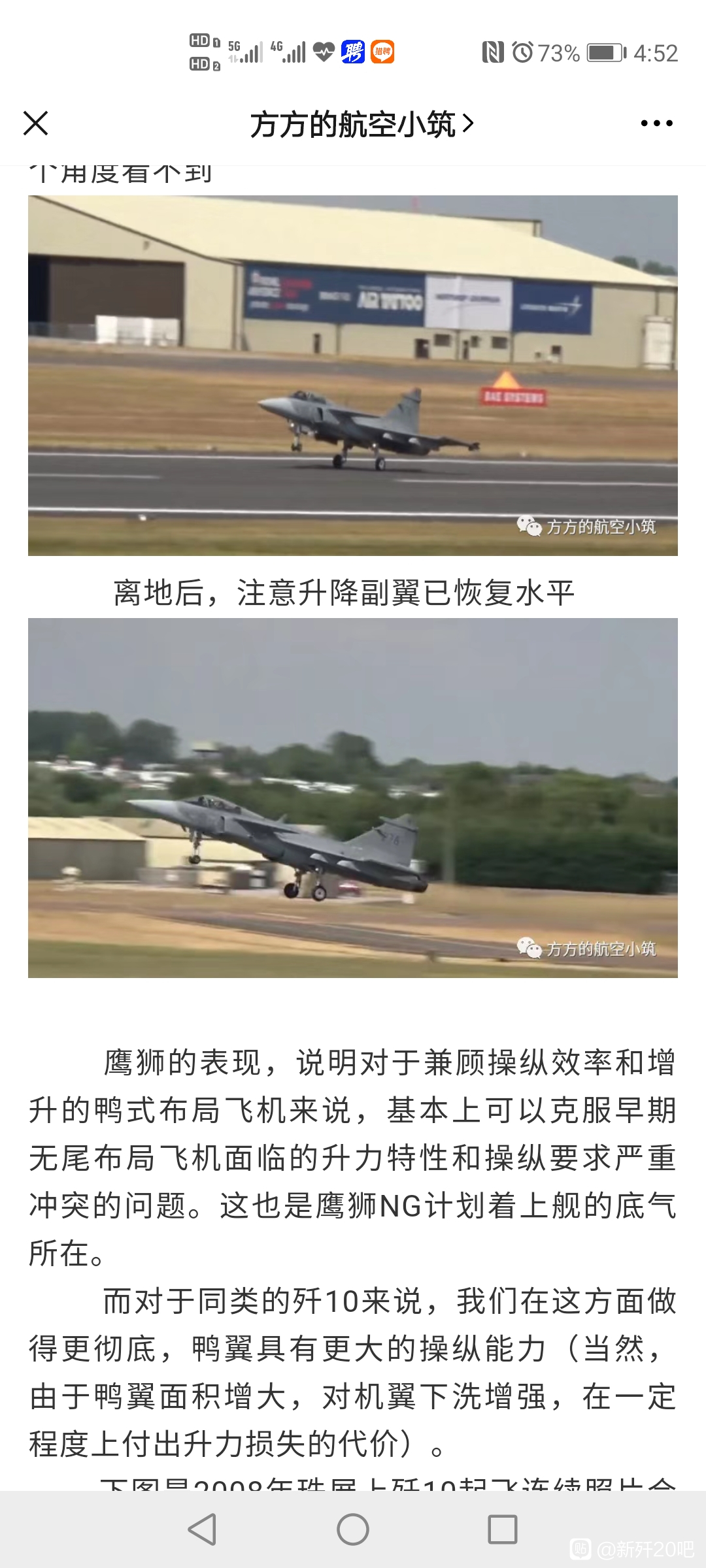

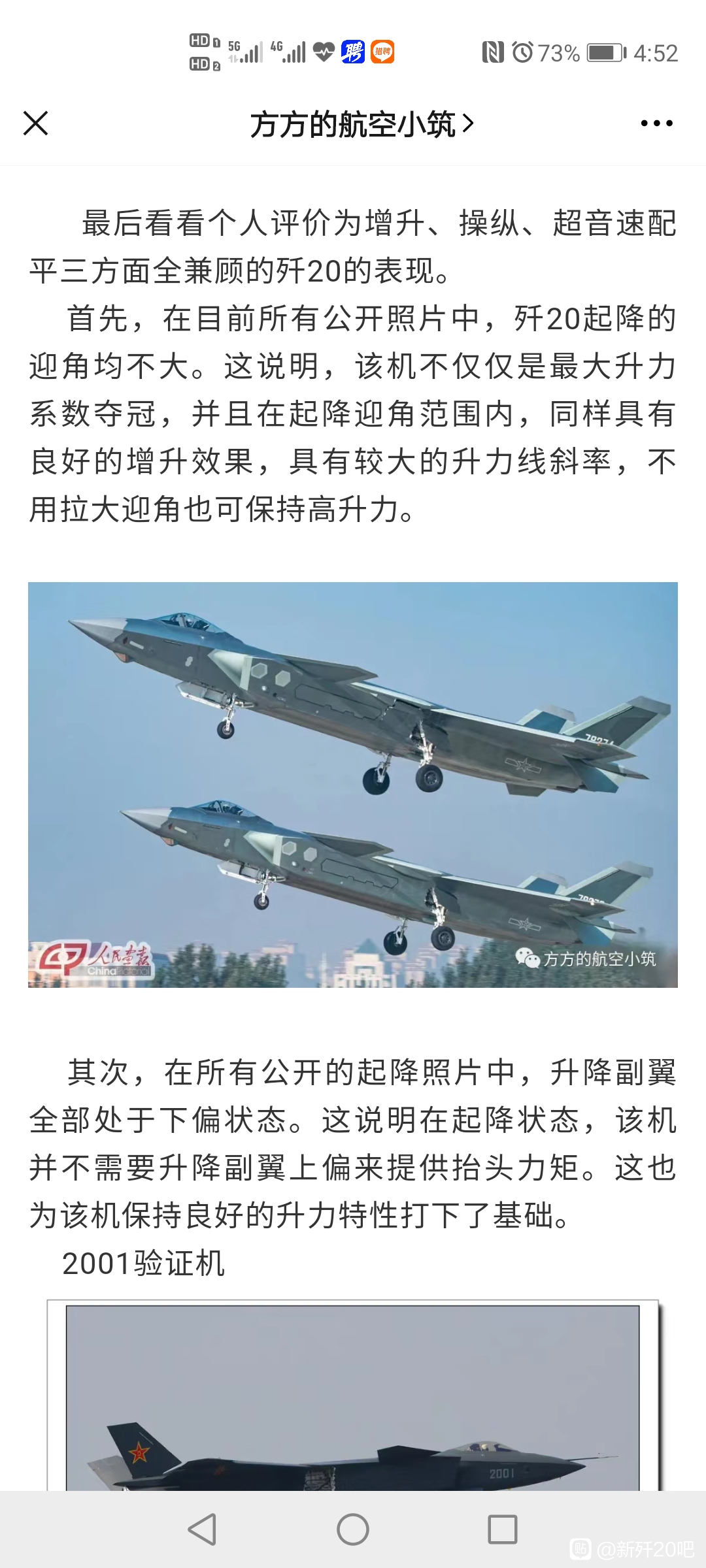

不同的鸭翼机配平能力不同，鹰狮改舰载型就没用阵风那样大迎角着舰和小机头设计，方方也分析过，就正常降落视频来看，鹰狮和歼20配平副翼增升都很轻松
2021年02月22日 08点02分 2
level 9
过懒化鱼
看看他自己用的图有没有经过拉抻. . .仰角那块腾讯讲武堂的堂主很久以前做过解释，我建议你关注微信公众号看看，他说的大猫的仰角更低
2021年02月22日 09点02分 4
过懒化鱼
擦地角
2021年02月22日 09点02分
复制体特斯拉
@suliangqi2008 。。。稳如讲武堂专业
2021年02月23日 03点02分
level 11
ydc2615
还有主翼面积小[滑稽]
74平米比67平米面积小
2021年02月22日 09点02分 5
level 14
贴吧用户_0QX1V39
为什么欧美飞机都取消了腹碶
2021年02月22日 09点02分 7
霜满闲庭✨
歼20是因为垂尾负升力才缩小垂尾并增加腹鳍满足超音速和大迎角航向安定性的。
2021年02月22日 09点02分
☞拄拐☜
我不太懂，什么时候垂尾负责升力了？
2021年02月22日 11点02分
霜满闲庭✨
@☞拄拐☜ ……建议把宋老《一种小展弦比高升力飞机的气动布局研究》看一遍
2021年02月22日 12点02分
我讨厌狮子
@☞拄拐☜ 双垂尾对边条翼布局大迎角升力影响机理研究 这篇文章专门谈这个问题
2021年02月22日 12点02分
level 1
玉树林风的大叔
后轮向后挪一下就行了[滑稽]
2021年02月22日 11点02分 11
level 11
霜满闲庭✨ 楼主

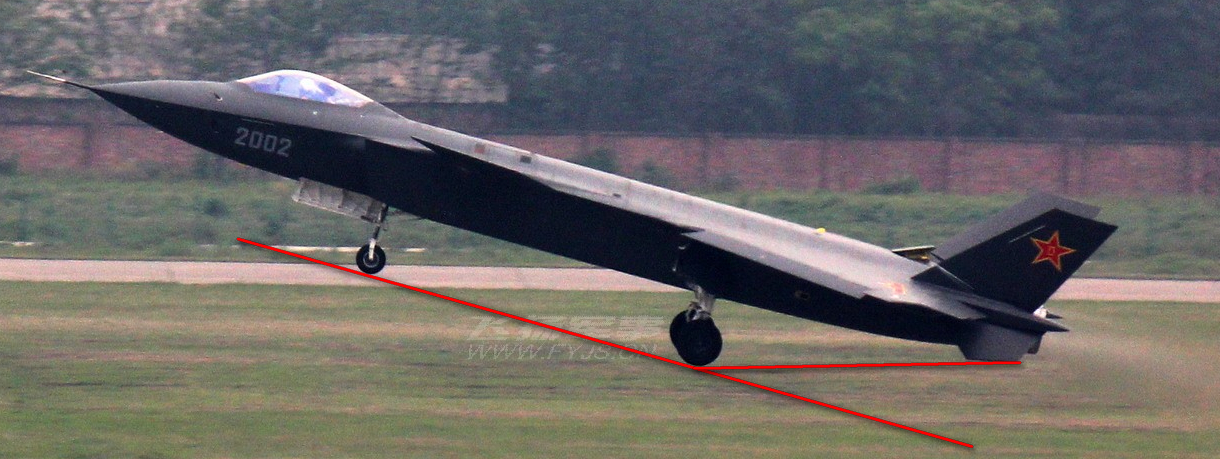

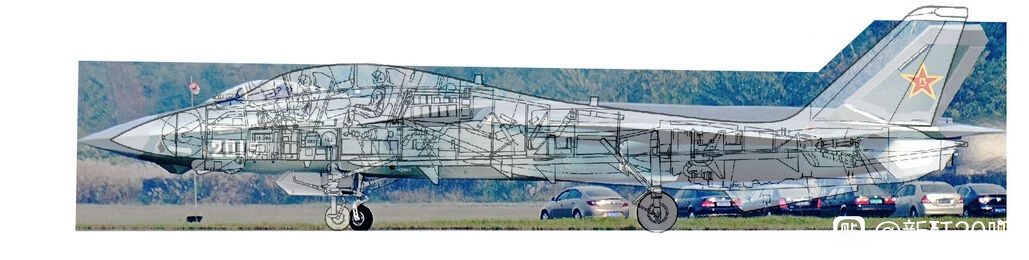

[滑稽]用它的画法，起落架没压缩，有倾斜角度的照片，J-20的擦地角轻松超过20度
2021年02月22日 12点02分 14
level 11
霜满闲庭✨ 楼主

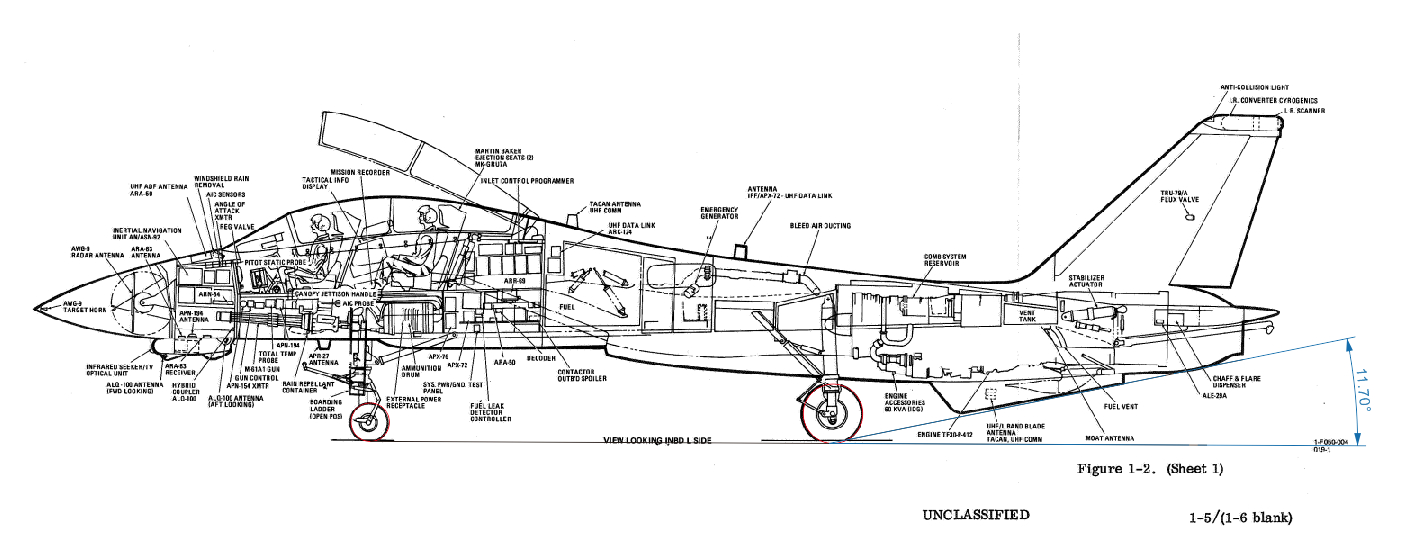

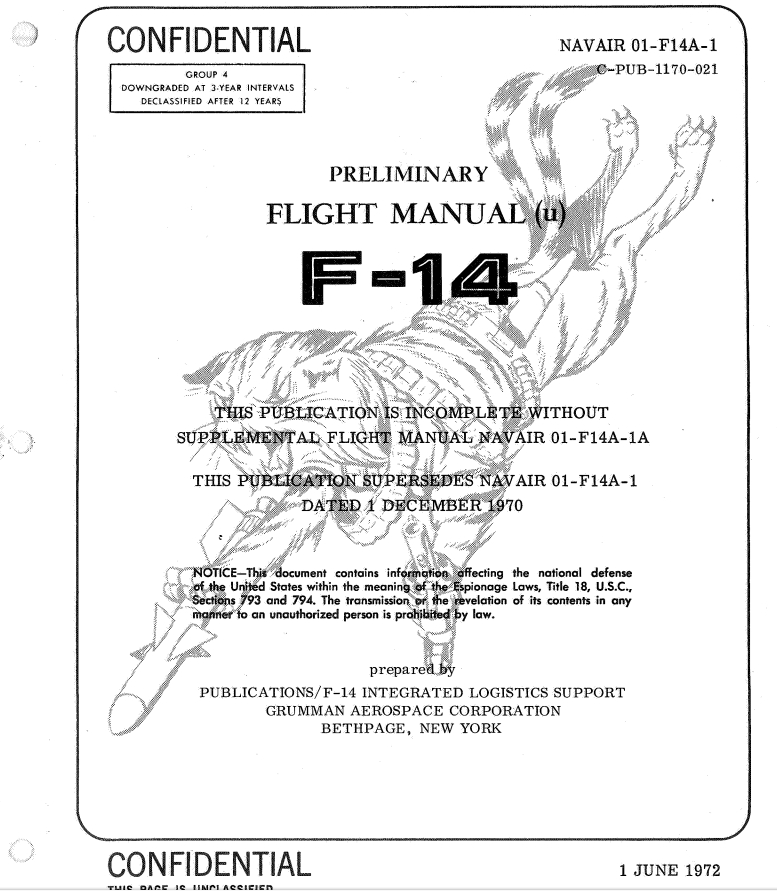

F-14A飞行手册NAVAIR 01-F14A-1的线图，从图上看F-14的擦地角约在11.7度左右，考虑了着舰后起落架压缩的最小角度
2021年02月22日 12点02分 15
level 11
霜满闲庭✨ 楼主

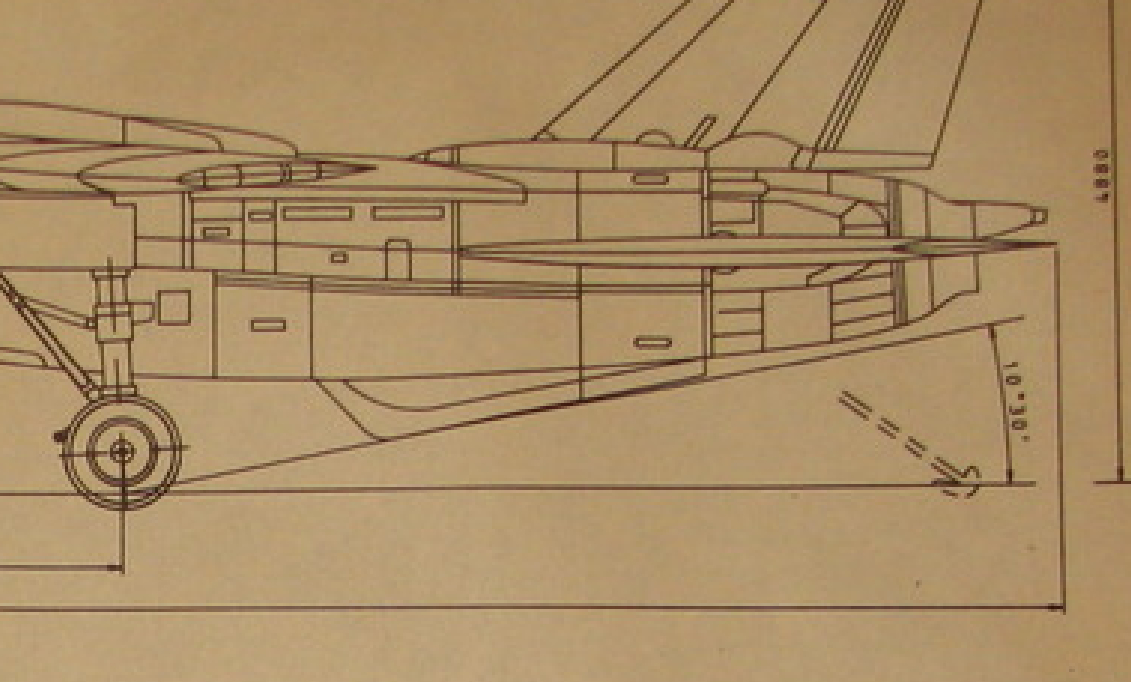

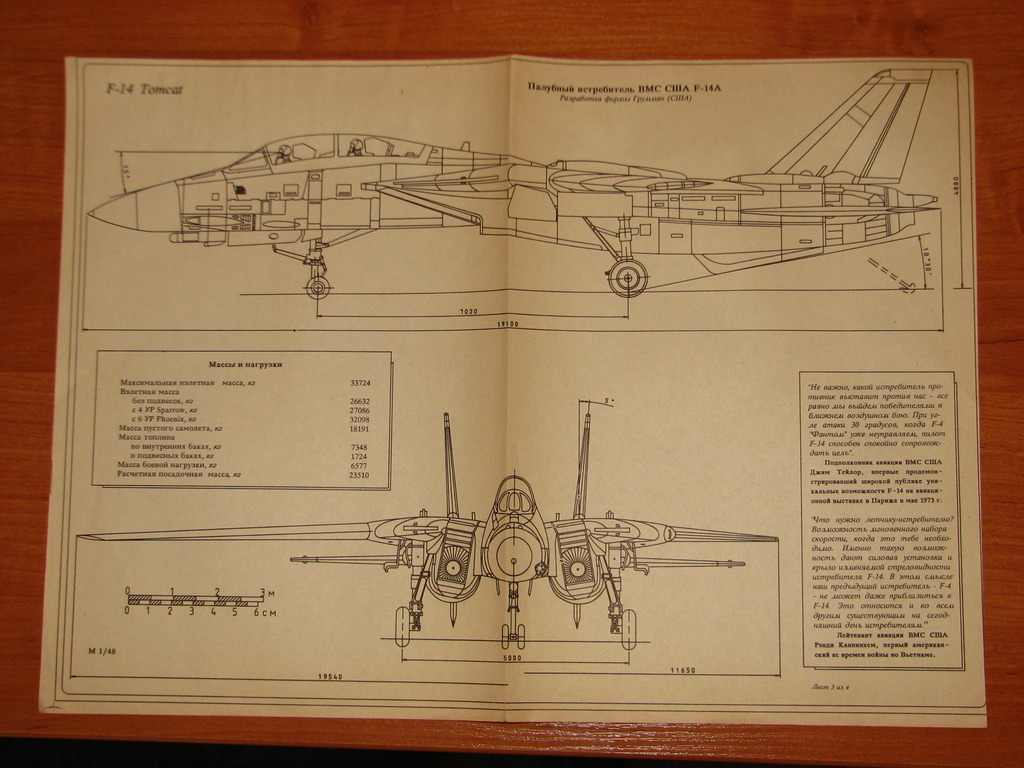

这张毛子的线图比较好，考虑起落架的压缩量后F-14的擦地角是10.30°
2021年02月22日 12点02分 16
ydc2615
身为干货党，表示甘拜下风[真棒][真棒][真棒]
2021年02月24日 08点02分
level 11
霜满闲庭✨ 楼主

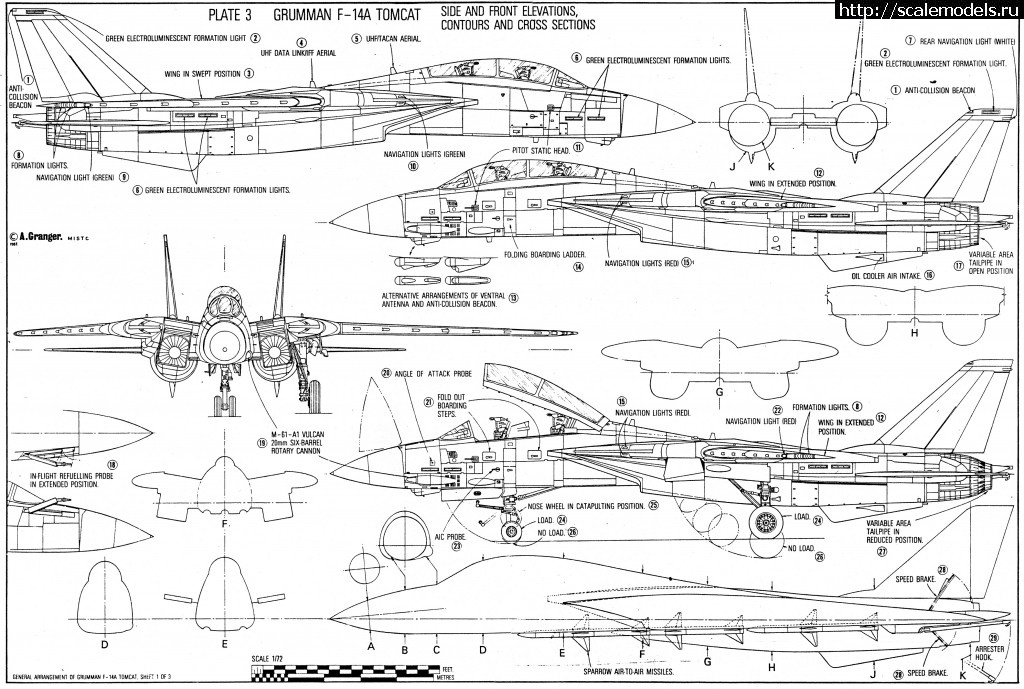

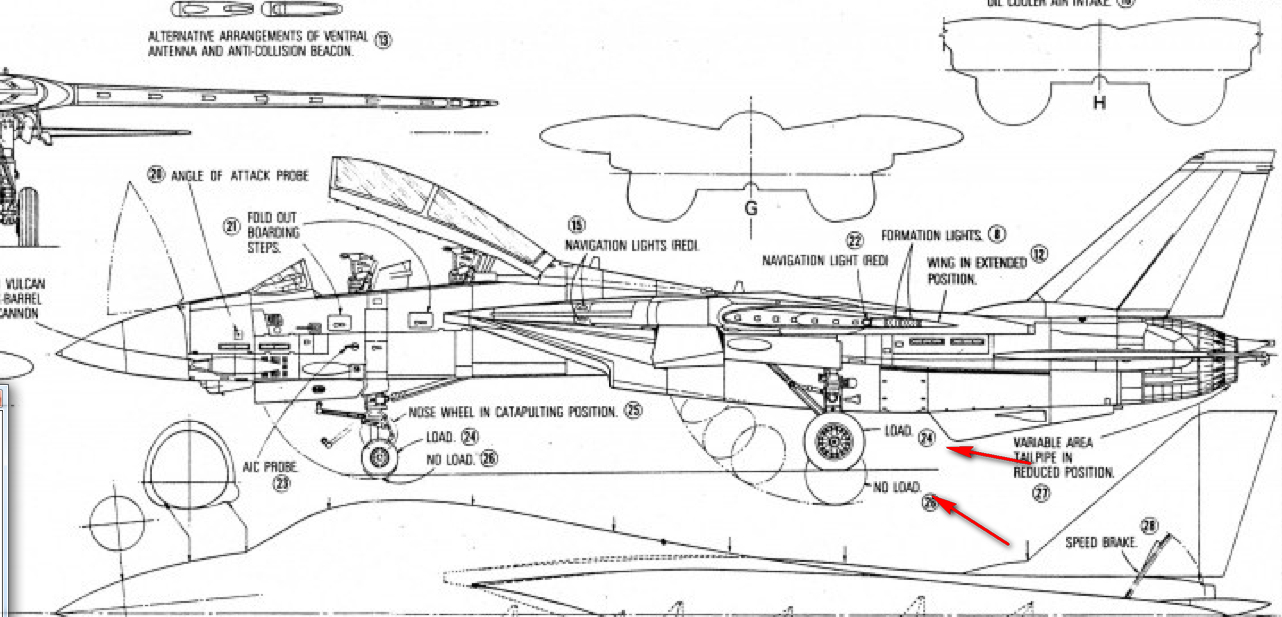

从这张线图能看出，F-14起落架不接地0载荷时（No load）的伸长长度要比触地压缩后负载（Load）长的多，才会给某些人F-14擦地角很大的错觉[滑稽]
2021年02月22日 12点02分 17
