从注塑技术上来说,能不能做到把水口留在“背面”而不是“侧面”?
大班模型吧
全部回复
仅看楼主
level 10

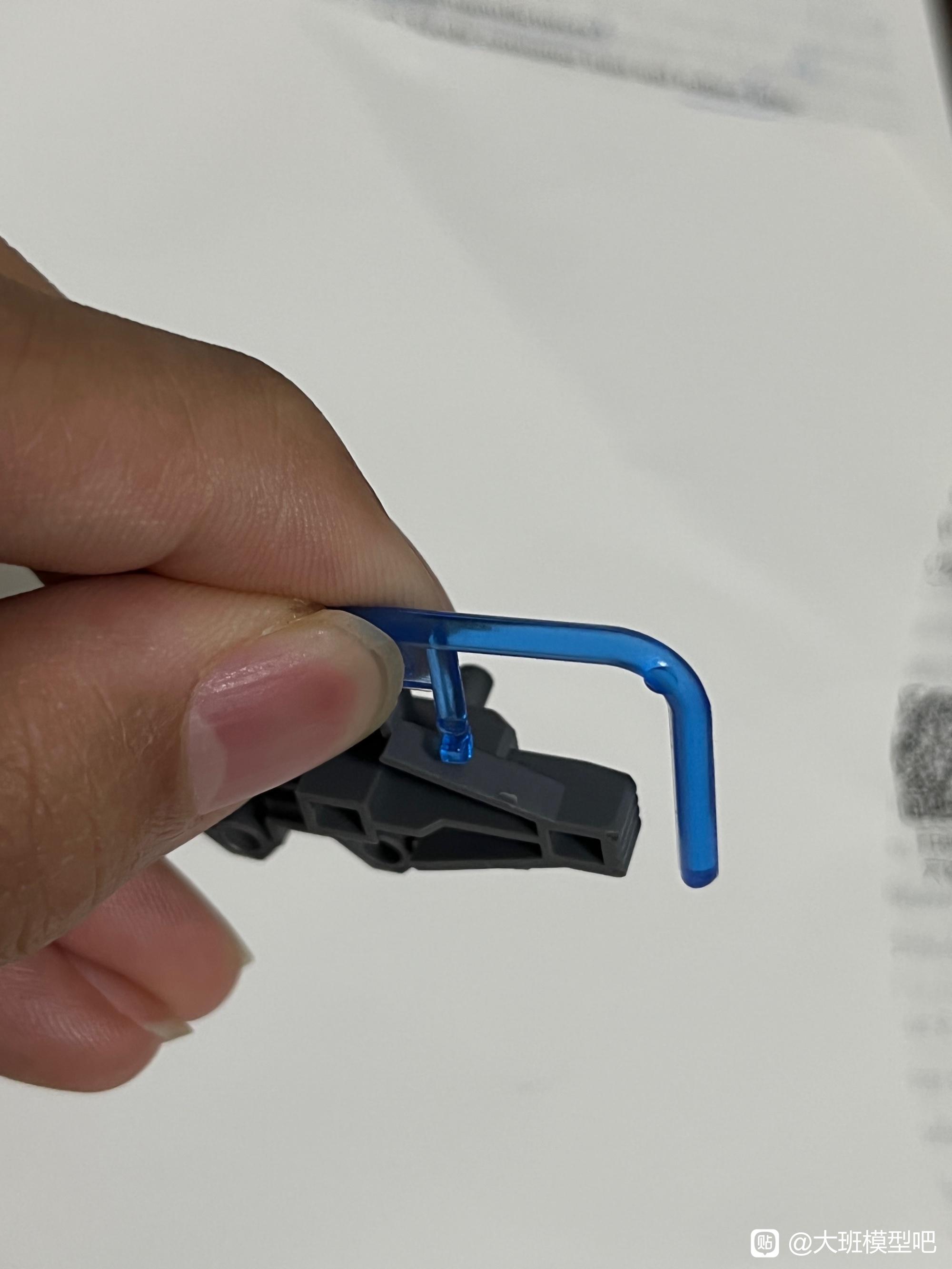

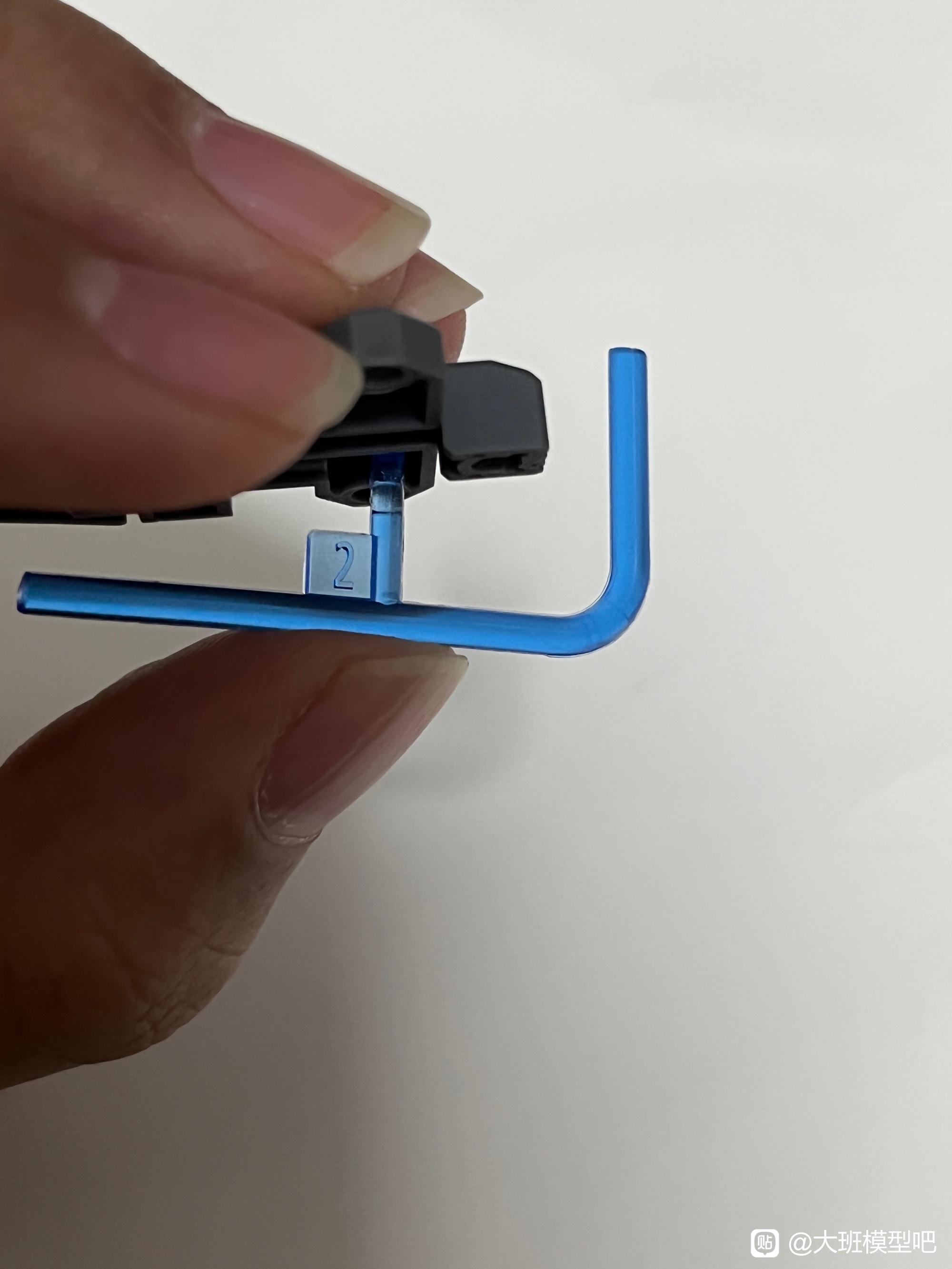

现在的板件都是水口留在侧面(图1),暂且不说成本上升的问题。注塑技术能做到水口留在板件背面(图2)吗?这样是不是可以就不留水口了呢。我不太清楚注塑技术,也没有认识的人做这个,只好上吧里来问问。
当然我这个例子只是因为我手正好有这个零件。并没有只能有一根流道的意思。
【肯定要把水口留在背面且容易剪到的地方,不会刻意留在剪不着的地方[阴险]
对于成本上升的问题,其实也有点好奇,但是建立在上边那个能成立的基础上谈成本增加问题,想知道成本会不可避免地提升在什么地方。以及万代出货得是几万十几万的量,均摊一下成本不应该导致“价格翻倍”“价格翻好几倍”那么夸张吧?
2023年03月01日 11点03分 1
level 11
额,虽然我不懂注塑,但想问一下,设计成图二那个样子不会有很丑的和模线和运输包装压坏零件吗😂
2023年03月01日 11点03分 2
不,没那么高,就是略微凸起一点的流道……我用那么短的拍出来看不清结构,就用的长一点的,实际上比零件最低点低个一两毫米就行吧
2023年03月01日 11点03分
我希望你拿本 注塑模具书 跟设计模具书看下 你连这么成型都不知道 就只知道说 真的跟口模没什么区别
2023年03月04日 00点03分
@牛肉面没有面也没有肉 :我希望你拿本 注塑模具书 跟设计模具书看下 你连这么成型都不知道 就只知道说 真的跟口模没什么区别
2023年03月04日 00点03分
@RaiserWu 我就问一嘴,怎么就“只知道说”了[汗],看见人就来喷,我还说呢你和潮小鬼没什么区别呢[汗]
2023年03月04日 01点03分
level 10

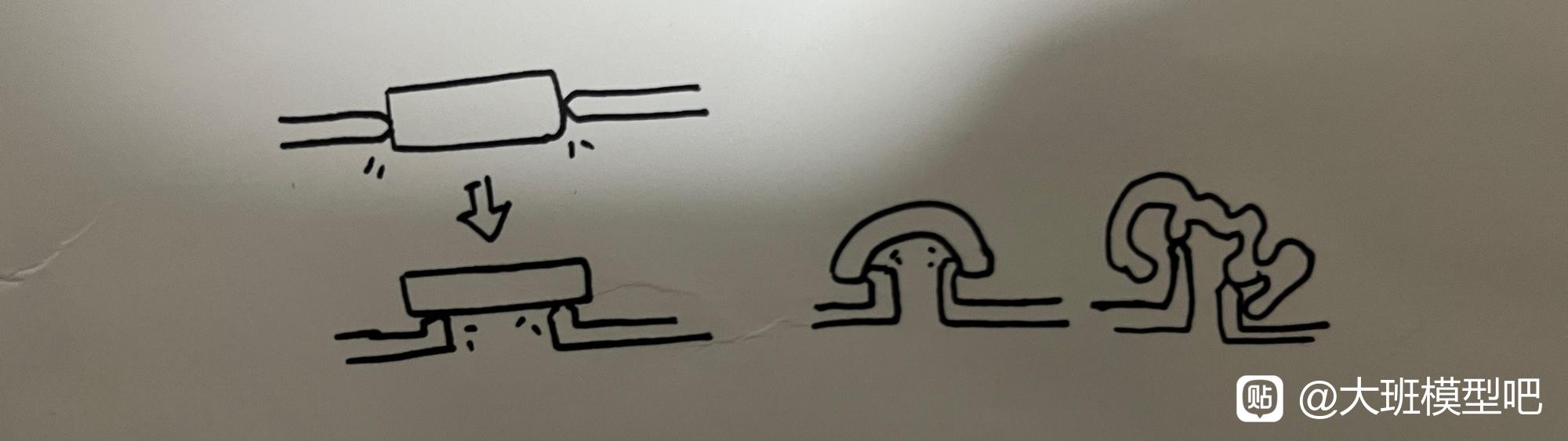

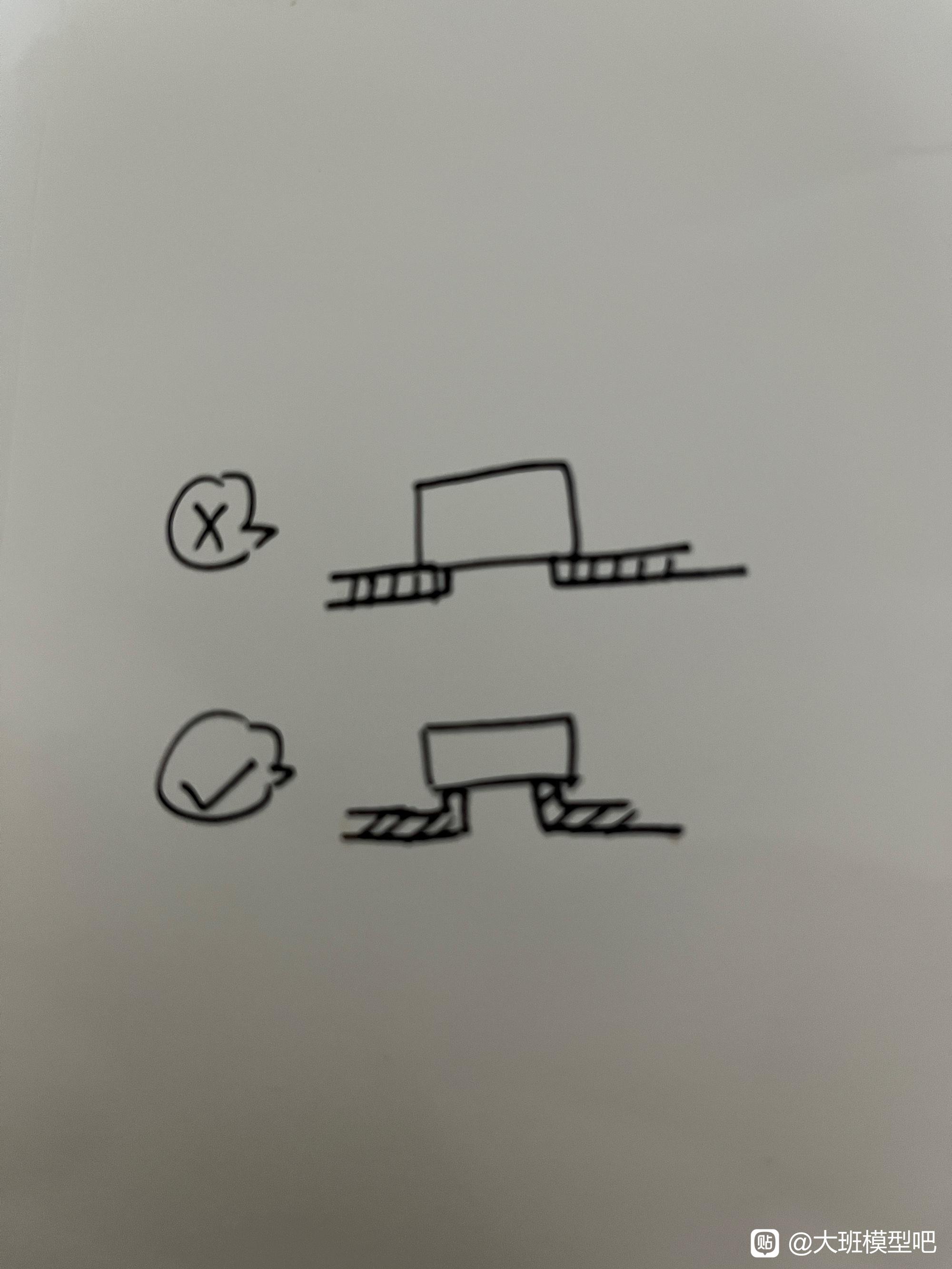

大概这个意思?或者,起码把“形状容易做的一部分”做成这样?素组路人甚至不需要指甲刀了,直接掰下来就能用,白印在背面也看不见
2023年03月01日 11点03分 3
@牛肉面没有面也没有肉 不止是改个图这么简单,你图上的样子,每个都要额外加一个抽芯模块,不然注塑完脱不出来。费用增加的不是一点半点。
2023年03月01日 11点03分
需要增加零件高度,模仁的厚度也要相应增加,材料费用就高了。另外设计也变得复杂了,各个方面的费用都会增加。
2023年03月01日 11点03分
磨具是上下合的 你没发现你第三个图没法从磨具取出来嘛
2023年03月01日 19点03分
@shjy930 设计似乎就是把水口位置改一下啊,他们工程图用rhino出的,改个水口位置很简单
2023年03月01日 11点03分
level 9
[阴险]隐藏水口不是有吗
2023年03月01日 11点03分 4
隐藏水口一堆人说难修啊[阴险]这次水口直接走背面,不修都看不见
2023年03月01日 11点03分
@牛肉面没有面也没有肉 是说直接在内部?那样的话正面就会有一堆洞洞了[阴险]
2023年03月01日 11点03分
@牛肉面没有面也没有肉 水口在背面 正面就会有推出孔
2023年03月01日 23点03分
@牛肉面没有面也没有肉 还行啊,用锉刀修
2023年03月01日 23点03分
level 10
并不是现有的隐藏水口,而是把隐藏水口的连接位置再往里走一点,隐藏水口一堆人说修不好比不隐藏的还难受[阴险]
2023年03月01日 11点03分 5
隐藏水口又不怕缺肉,直接玻璃挫伺候,又快又好[你懂的]
2023年03月01日 15点03分
@高等残废 有没有想过,隐藏水口缺肉会导致有缝,而且相对来说会比较明显
2023年03月01日 15点03分
注塑用的是金属模具,这么设计会被卡住
2023年03月01日 18点03分
@高等残废 万代这种体量,面向的玩家大部分都是业余玩家,别说剪钳了指甲钳都不在少数。普通水口修不好顶多显丑,隐藏水口修不好拼都拼不起来[汗]
2023年03月01日 18点03分
level 12
能,但模具设计成本巨大,不同于现有前后模+滑块的设计,零件每个面都要单独有滑块,一块板件十几二十个零件就更难实现,至少未来十年不会用到拼装模型上。
2023年03月01日 11点03分 6
@牛肉面没有面也没有肉 十几年前我发帖问为什么不把水口改到卡榫被老哥们狠狠地科普一番,从此老实接受。现在的多色成型板件和多色零件一体成型可以说拼装走在注塑技术的最前沿。
2023年03月01日 12点03分

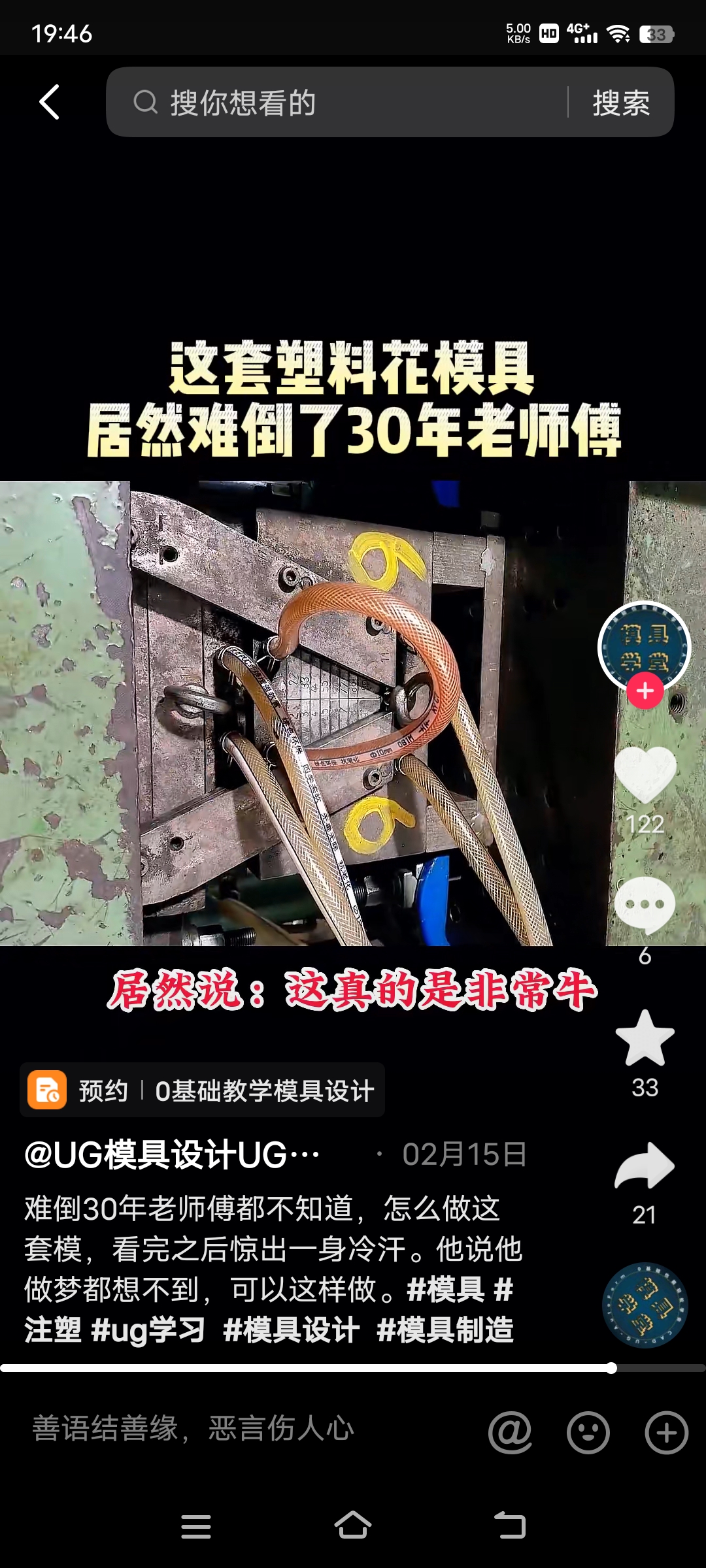

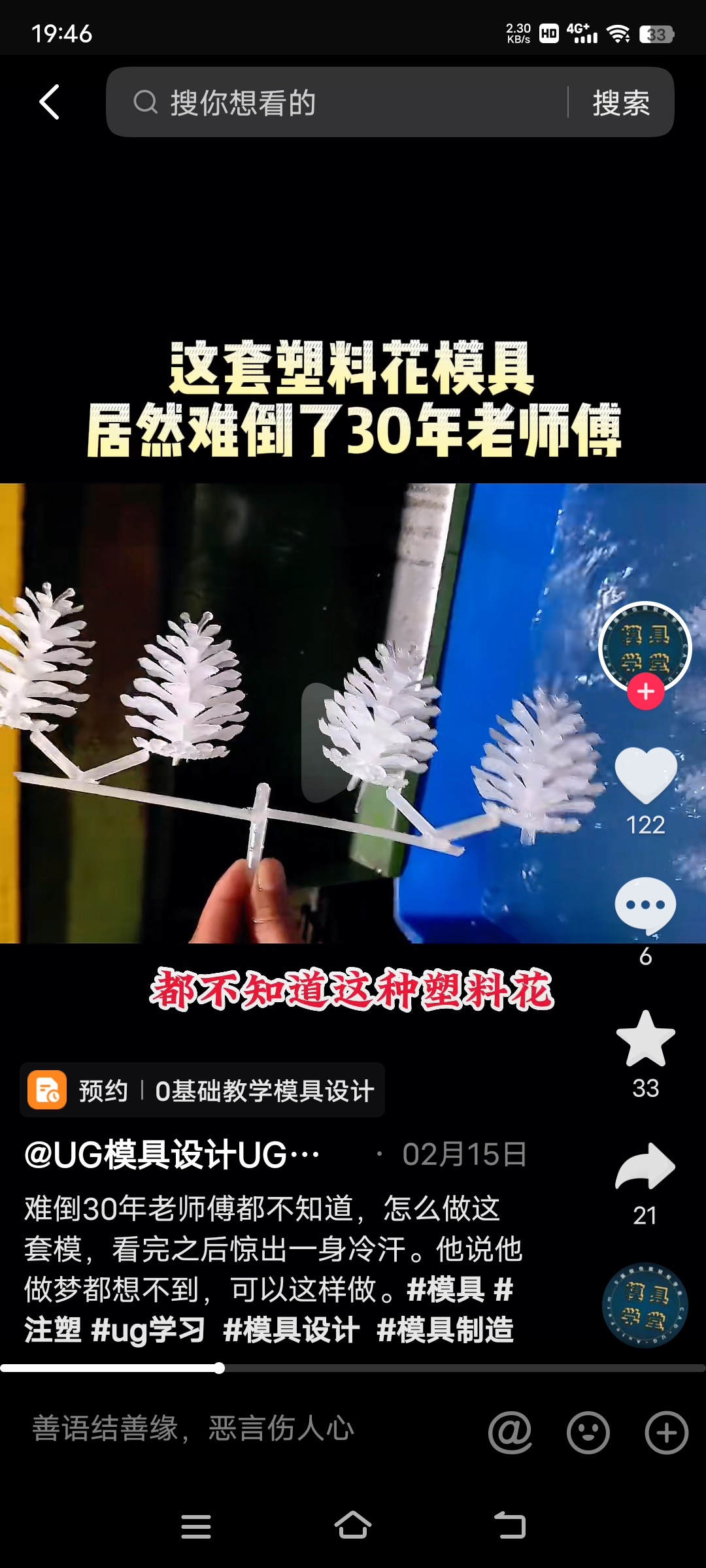

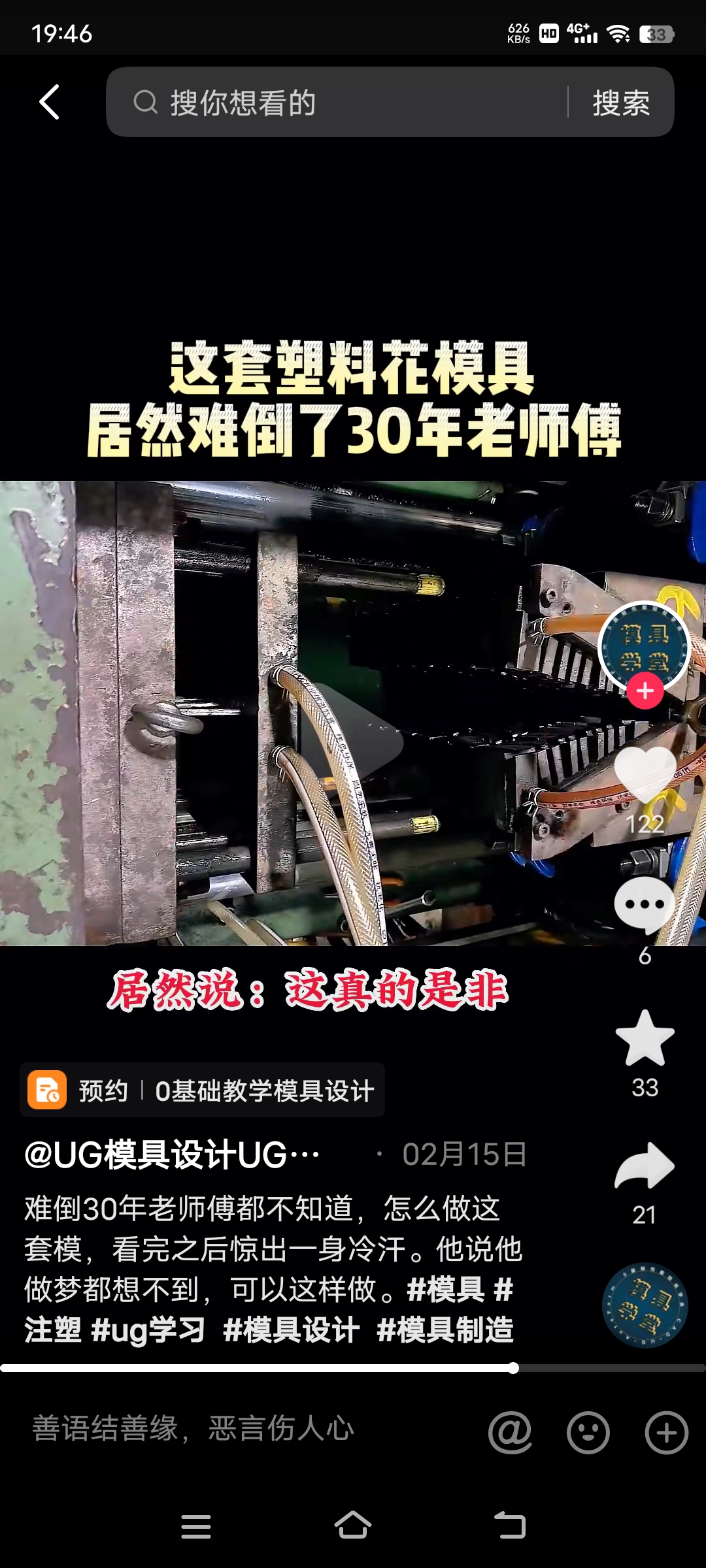

好吧,我去找点介绍工序的视频去看看吧,确实模具比我想的复杂
2023年03月01日 12点03分
@無限之霸行者Ω 现在好歹万代有不少水口已经在卡榫上面了
2023年03月02日 17点03分
level 8
你有没有考虑过开模怎么开
2023年03月01日 11点03分 8
不清楚,你懂的话可以教教我吗?我没见过开模的工序
2023年03月01日 11点03分
@牛肉面没有面也没有肉 简单来说,有孔有空的地方是铁在那里占着位置成型,模具一般都是上下开合,你产品斜着摆就会有铁在注塑后被包住,板件没法脱出
2023年03月01日 12点03分
@牛肉面没有面也没有肉 回复 牛肉面没有面也没有肉 :这样就要重新做结构,重新做结构也要保证模具强度,模具就会变大变厚,需要的注塑机的吨位也就越大。。。
2023年03月01日 12点03分
@cabca- 喔……我去看了些工序的视频,确实考虑的少了。但我觉得注塑到背面应该还是有戏,就是我想的太简单了[笑尿]我再考虑考虑结构
2023年03月01日 12点03分
level 8
每个零件都这样的话模具根本开不出来的
2023年03月01日 11点03分 9
level 12
开模成本高,取件难度大,正面效果变差,总结:不如隐藏水口
2023年03月01日 11点03分 10
@牛肉面没有面也没有肉 轻则水纹聚集,重则大块缩胶,隐藏水口不处理会影响组合度,没法一刀流
2023年03月01日 12点03分
正面效果为啥会变差啊[笑尿]隐藏水口好多人说讨厌,虽然我也不懂为啥那么招人恨
2023年03月01日 12点03分
@原来是这样哈 为什么会缩胶啊?不是说塑料太厚才会缩胶吗
2023年03月01日 12点03分
@牛肉面没有面也没有肉 注塑不足就会缩胶。水口全在背面很难让正面注塑完全,这需要更精密的设计,所以才说开模成本高
2023年03月01日 13点03分
level 9
不可能的,这样是出模不了的,按照你图中的那个零件来说,设计在底部,流道已经干涉了
2023年03月01日 12点03分 11
level 11
注塑压力太大了
2023年03月01日 12点03分 12
level 13
买个sd看看
2023年03月01日 12点03分 13
level 15
其实侧面问题不大,但水口位置需要好好设计啊,有些水口位置很阴间
2023年03月01日 12点03分 15
level 13
其实隐藏水口和正常水口使用得当的话,还是很舒服的
2023年03月01日 12点03分 16
