可以说，在所有现代坦克中，豹2是被人研究的最透彻的了，因为豹2A4出口的国家实在太多，保密也做的一般，导致他的外部尺寸完全是已知的。以下内容，转载自波兰人Jaroslaw (网名Militarysta)在2014（？）年实地用一把米尺测量的豹2A4结构参数。
首先，上一张其他地方转载的准俯视图。各位可以对照这张图来找细节。

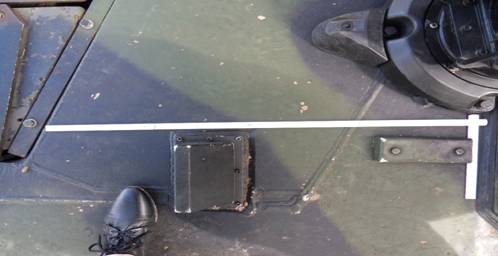

下面这张图，是A4的装填手前方炮塔的主装甲。图片上部是豹2著名的大炮盾和帆布遮盖。
放大图片，可以看到尺子上的刻度。也可以对照着人脚来大概参考
这张图是放大之后，最后到焊缝位置的读数。可以看出，这一块是80公分厚，也就是LOS 800的复合装甲层+？厚度的背板。当然，炮镜那边的厚度自然没有这么夸张，图会在楼下补上。

下面这张图，是豹2著名的大炮盾的厚度。可以看到，是42公分厚。
+

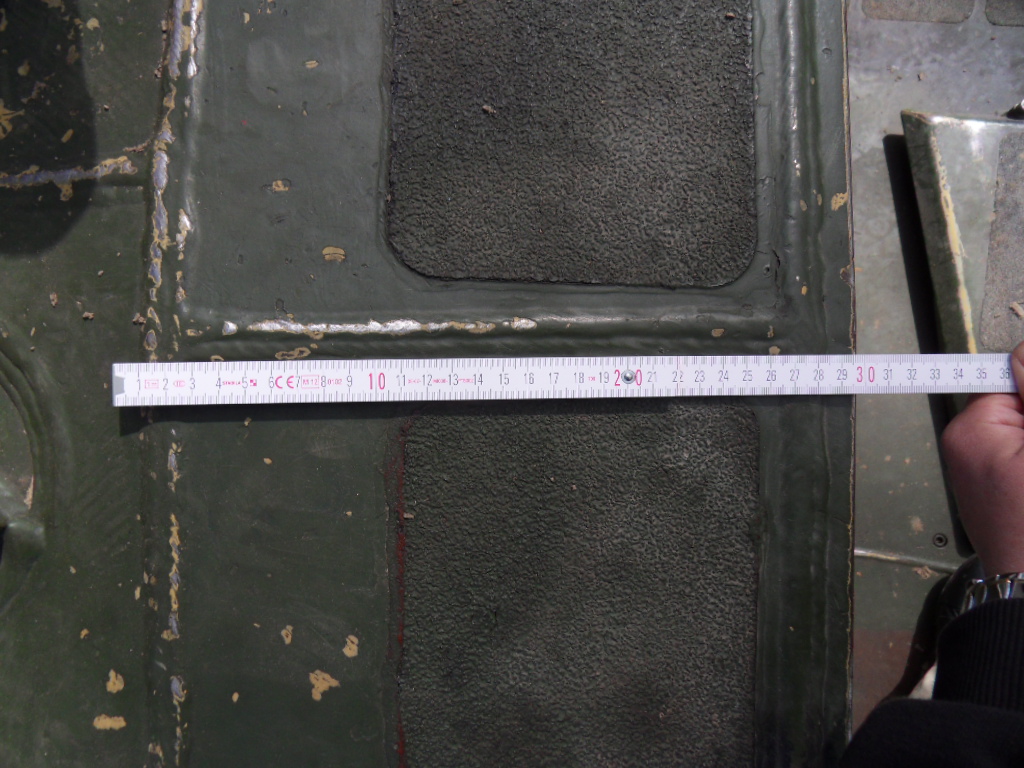

下面这张图是装填手方向，主装甲的焊缝到装填手潜望镜焊缝之间的距离。点开大图，可以看到是44公分。

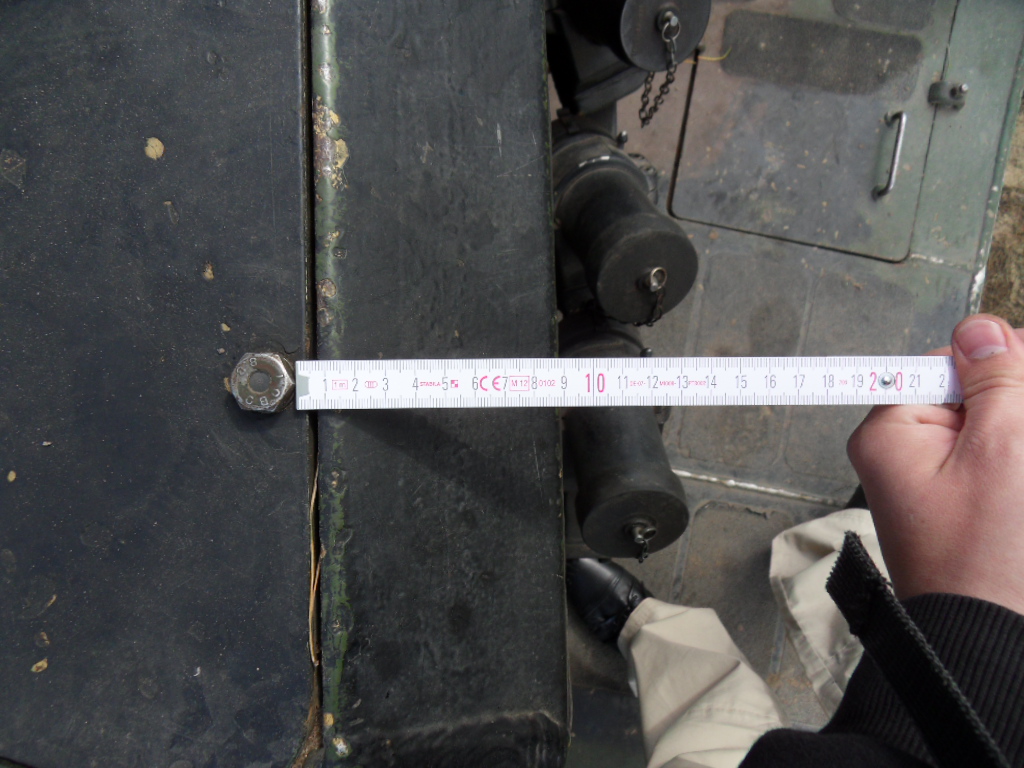

而从装填手的位置测量，从装甲的后缘到潜望镜的焊缝之间的距离，是38公分。中间缺了6公分，应该是背板的厚度。也就是说，豹2的主装甲厚度，应该是800复合层+6公分背板=860mm LOS

A4的炮镜后部装甲，就比较坑了，只有660毫米。很可惜照片过爆了，尺子白花花一片看不到刻度。不过，可以参考那只脚来提供一定的可信度。
下面是炮塔侧面的侧甲，豹2侧甲厚度并不均衡，乘员舱部分，如图所见，30公分物理厚度。
到了炮塔后半段，就是尾仓的时候，厚度只有9公分的RHA
下面是豹2A4的重型侧裙，10公分厚，这玩意很必要，因为豹2在车体前部，司机的隔壁装了个弹药架。。。
但是其他部分的车体侧裙就没这么厚了，这个只覆盖前三分之一个车身

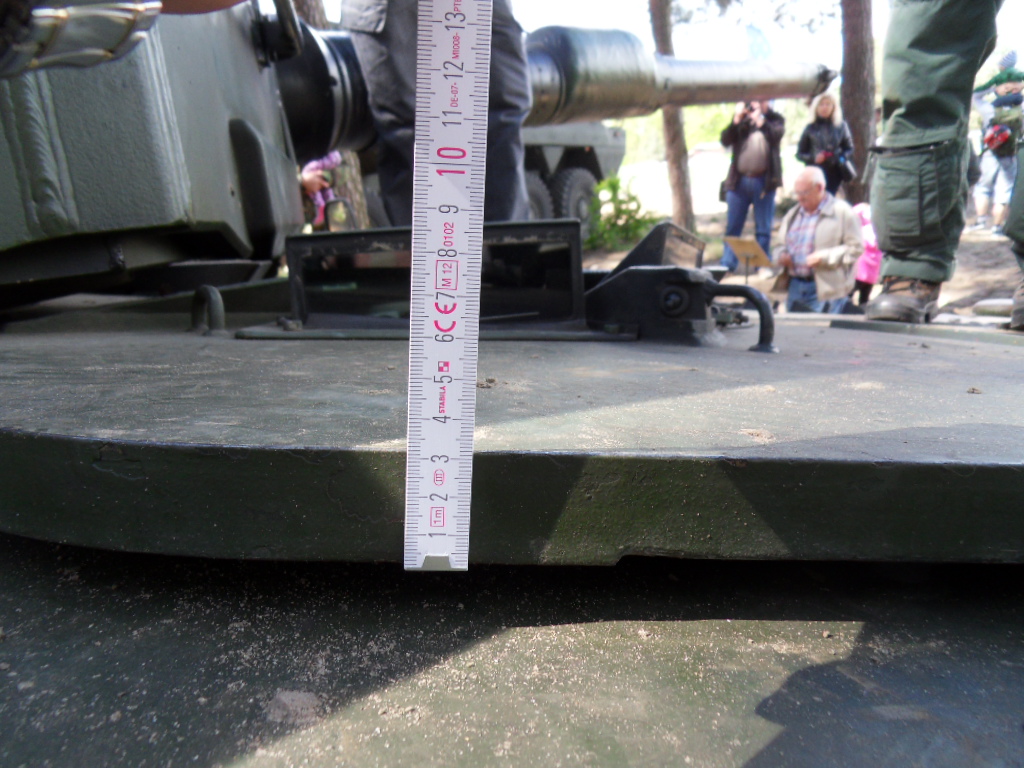

这个是驾驶舱的舱盖厚度。如图可见，3公分厚。

求问各国炮盾的防护都是怎么处理的？中棒指出90和10式在炮盾上的缺陷，豹2好像也是这样，话说在炮盾后面还有没有装甲？俄式坦克的炮盾防护又是怎么样的？

豹2A4/A5的炮盾+耳轴。最外面楔形那一块奶罩是只有A5及以后才有的。

最近逼降价了，怎么大家都在撕……

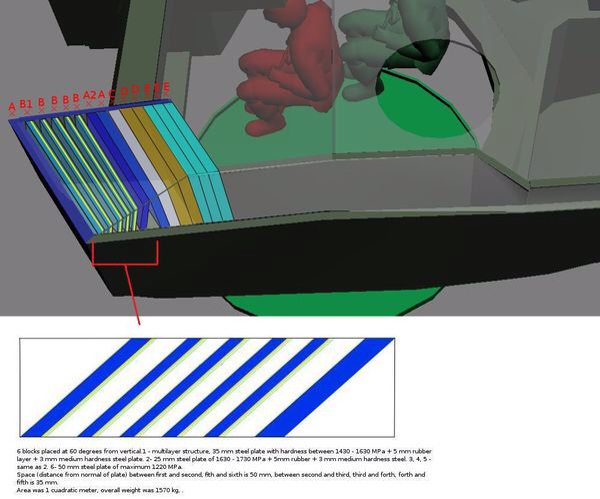

援一发车体的……

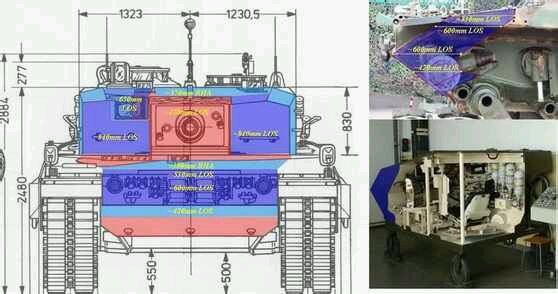

来，告诉我这玩意正面ＬＯＳ８００＋。哦，我先不论德国装甲技术和中美俄英的巨大差距，麻烦你告诉我一下，Ｍ１Ａ１ＨＡ的炮塔正面ＬＯＳ也不过略微超过七百，你豹二Ａ４何德何能能到８００＋人家Ｍ１正脸可比你豹二Ａ４厚实多了哦。看看豹二这个垃圾被扒完主装甲和炮盾后的裸体形态，再看看人家挑战者２的，
说你豹二是脆皮豹，有错？当然，必须承认，和公羊ＩＩ，１０式梅卡瓦这种货色比起来，豹二确实不算脆，不过和那四位流氓去比？呵呵

行了，别回了，阁下就慢慢呆在重吧这个粪坑里坐着豹二力抗Ｍ８２９Ａ３和三期１２５的千秋大梦吧，再见

@阿帕奇旭2号
苏联的装甲技术，对联邦德国没有任何优势。T-72B和T-80U和豹2A4使用了同种材料。

@阿帕奇旭2号
至于T-90A，就他这个装甲厚度，也就是和老99差不多的水准。
