求助，如何让一个脉冲信号延迟
缺氧吧
全部回复
仅看楼主
level 7
吃瓜👀👀👀 楼主
具体情景如下：太空扫描仪接到火箭着陆信号后，延迟200秒（因为只用单个扫描仪，避免加早了）发出一个脉冲信号重置加燃料的液体计量阀。
2023年02月22日 15点02分 1
level 7
吃瓜👀👀👀 楼主

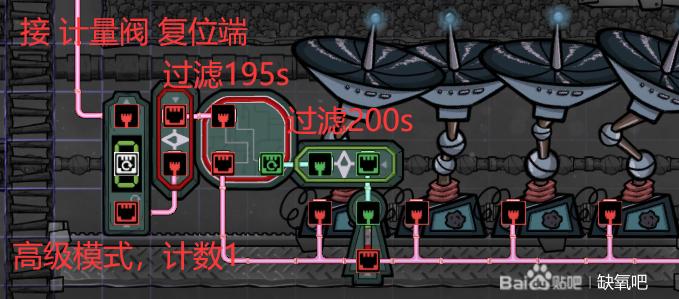

总算做出来了，不过十分复杂，而且不知道有没有问题
2023年02月22日 15点02分 2
level 7
吃瓜👀👀👀 楼主
2023年02月22日 15点02分 3
吃瓜👀👀👀
共四个火箭，每个雷达对应一个，火箭都是去同个星球相同燃料量，间隔几周期发一艘
2023年02月22日 15点02分
level 9
今天好好睡觉😄
延迟：缓冲门串过滤门
脉冲：过滤门串连非门，然后和原信号接到与门上
2023年02月22日 15点02分 4
风 何 往
脉冲用缓冲加异或就行
2023年02月23日 02点02分
吃瓜👀👀👀
@风 何 往 大佬们有没有示意图
2023年02月23日 03点02分
level 11
风 何 往
大概就是这样
2023年02月23日 04点02分 5
吃瓜👀👀👀
好的谢谢大佬，不过我这里的主要需求是在由红变绿200秒后再发出这个脉冲信号[小乖]，是再加缓冲或过滤门吗
2023年02月23日 08点02分
风 何 往
@吃瓜👀👀👀 那就在前面加个过滤门
2023年02月23日 08点02分
吃瓜👀👀👀
@风 何 往 Ok谢谢
2023年02月23日 09点02分
level 9
今天好好睡觉😄

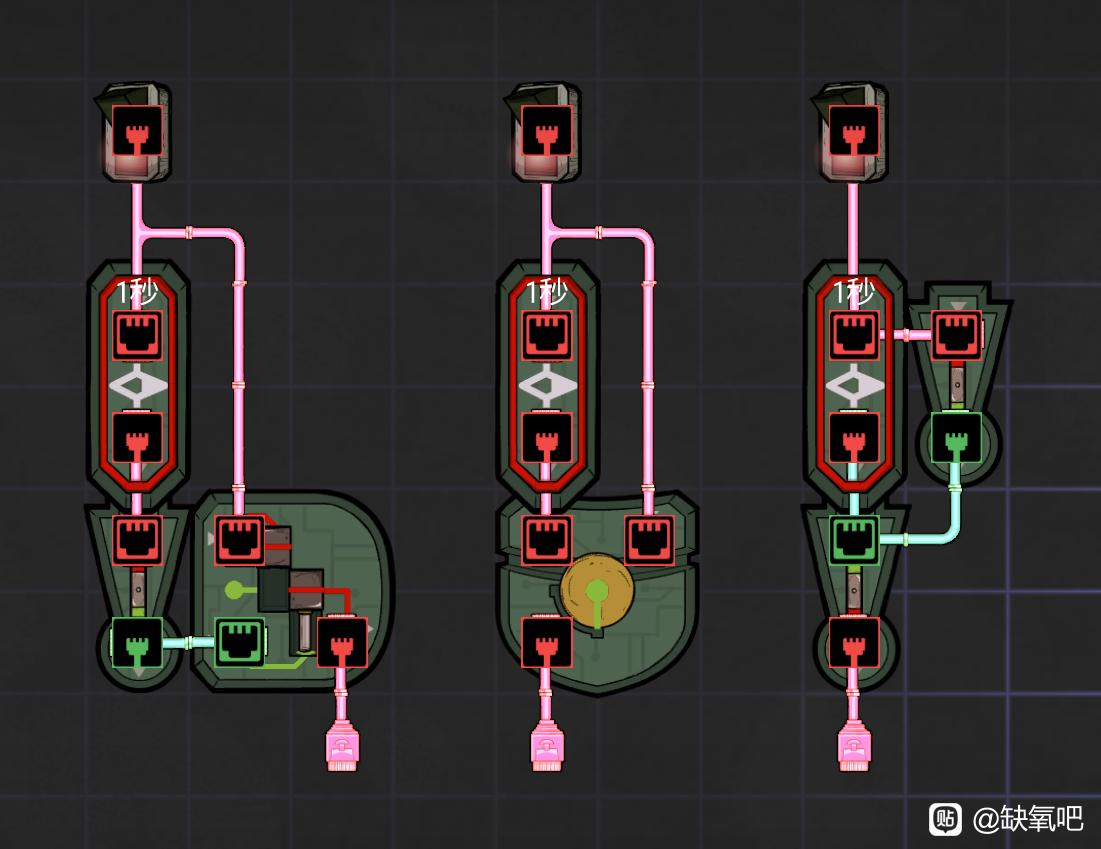

用沙盒画了三种脉冲结构。中间那个是另一位吧友提供的。脉冲时间可以用过滤门/缓冲门的参数设定。这三种结构都是在信号源（用开关表示）由红变绿时发射脉冲信号。中间那种在信号源由绿变红时也会发射0.1秒的脉冲，不过对你这里的用途没有影响
2023年02月23日 07点02分 6
吃瓜👀👀👀
好的谢谢大佬，不过我这里的主要需求是在由红变绿200秒后再发出这个脉冲信号[小乖]，是在这几种结构里再加缓冲或过滤门吗
2023年02月23日 08点02分
今天好好睡觉😄
@吃瓜👀👀👀 出口连200秒缓冲门，再连200秒过滤门
2023年02月23日 08点02分
吃瓜👀👀👀
@今天好好睡觉😄 Ok谢谢
2023年02月23日 09点02分
level 1
天道九子♂
缓冲门，或者计数器
2023年02月23日 07点02分 7
level 9
超辣的朝天椒
难道没人想过信号选择器么；用他非常简单
2023年02月28日 08点02分 8
level 9
超辣的朝天椒
还有你这干什么的何必控制流量；多余的盘管转回液库里啊；加注燃料竟然要用自动化来控制有那么必要么
2023年02月28日 08点02分 9
吃瓜👀👀👀
大后期了呗，就挂机了，能少操作就少操作
2023年02月28日 09点02分
