刚刚乱逛看到的，请大佬填坑
solidworks吧
全部回复
仅看楼主
level 6
瞓觉瞓上瘾🍭 楼主
[吐舌]请大佬填坑
2019年12月28日 08点12分 1
吧务
level 14
ynfq雨轩
这个是我画的吧？有种似曾相识的感觉
2019年12月28日 08点12分 2
瞓觉瞓上瘾🍭
对，你就是挖坑的那一位大佬[太开心]
2019年12月28日 08点12分
吧务
level 14
ynfq雨轩
2019年12月28日 08点12分 3
千古如一昼☞
这个模型是你画的？为啥我画出来有那么一点点不太一样，会多出几条非切边的轮廓线？[汗][汗][汗]
2019年12月29日 16点12分
ynfq雨轩
@千古如一昼☞ 是的，那就是你画的不对
2019年12月29日 23点12分
瞓觉瞓上瘾🍭
能讲解讲解要点吗[吐舌]
2019年12月30日 00点12分
瞓觉瞓上瘾🍭
@ynfq雨轩 中间切除是切什么啊，我放完样后，接触那里都不圆润
2019年12月30日 00点12分
level 13
ZD冬天不回来
不错
2019年12月28日 08点12分 4
你想怎搞啊
这个要是用creo怎么做
2020年01月01日 01点01分
ZD冬天不回来
回复 你想怎搞啊 :那个
2020年01月01日 02点01分
ZD冬天不回来
回复 你想怎搞啊 :扇叶？
2020年01月01日 02点01分
你想怎搞啊
回复 ZD冬天不回来 :那个八字环
2020年01月01日 23点01分
level 10
吻过才知疼love
基本的曲面造型吧，简单，只要你几何理解能力好，会这个简单的
2019年12月28日 20点12分 5
瞓觉瞓上瘾🍭
我主要想知道怎样可以放样就能放出面来
2019年12月30日 00点12分
level 1
千古如一昼☞

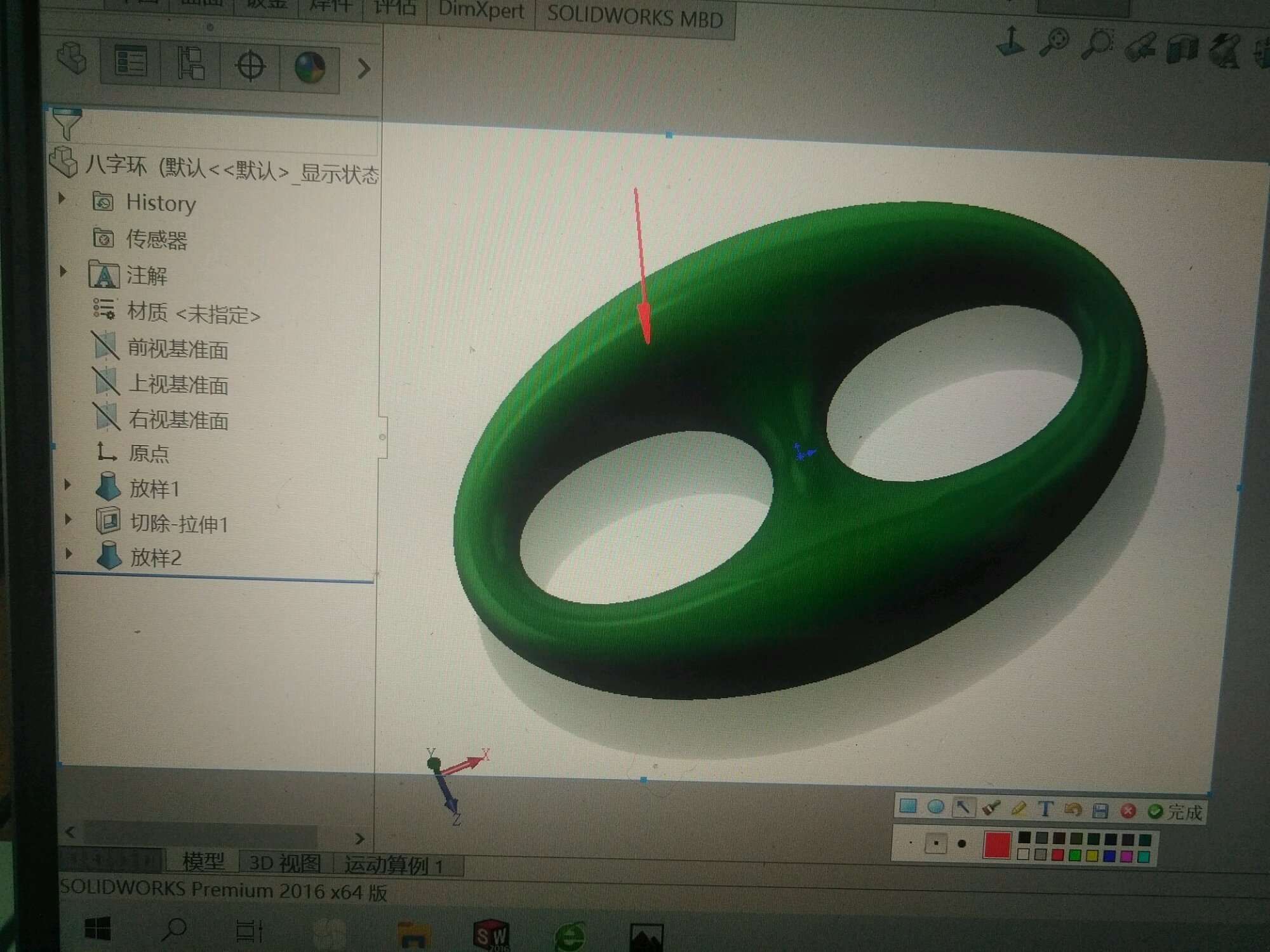

能力有限，箭头所指的边无法消除，曲面太烧脑，还是少碰为妙[滑稽]
2019年12月30日 05点12分 7
瞓觉瞓上瘾🍭
切除那一步是切的什么啊[啊]
2019年12月30日 06点12分
千古如一昼☞
@瞓觉瞓上瘾🍭 就是箭头所指的曲线垂直砍下去
2019年12月30日 06点12分
瞓觉瞓上瘾🍭
@千古如一昼☞ 可是我两步是这样的，要怎么切啊
2019年12月30日 07点12分
level 6
瞓觉瞓上瘾🍭 楼主
2019年12月30日 07点12分 8
千古如一昼☞
百度，sw八字环，有一半的教程
2019年12月30日 07点12分
瞓觉瞓上瘾🍭
@千古如一昼☞ 还想着不切能成，看来想多了[啊]
2019年12月30日 07点12分
千古如一昼☞
@瞓觉瞓上瘾🍭 切完之后的边线最好是一个整体，我用11版切，会切成多条边线
2019年12月30日 07点12分
瞓觉瞓上瘾🍭
@千古如一昼☞ 我发现了个问题，为什么我放好后会有一层额外的面..
2019年12月30日 07点12分
level 6
瞓觉瞓上瘾🍭 楼主
2019年12月30日 07点12分 9
千古如一昼☞
哈哈，我之前也遇到了这样的问题啊，所以提醒你，切完之后的边线最好是一个整体。。。你不听，有啥办法[呵呵]
2019年12月30日 08点12分
瞓觉瞓上瘾🍭
@千古如一昼☞ 懂了，有一段小的线段不是整体，不放大认真看，看不到[惊讶]
2019年12月30日 08点12分
千古如一昼☞
@瞓觉瞓上瘾🍭 看个人吧[呵呵]我昨天就是做成你这样，工程图能看的一清二楚，总觉得不爽，总觉得什么地方不对，中午又重新搞了一次，还好，解决了[哈哈]
2019年12月30日 08点12分
瞓觉瞓上瘾🍭
@千古如一昼☞ 其实是切除那里粗心给错了尺寸才会有那个毛病。。。其实特别简单是真的[滑稽]
2019年12月30日 08点12分
吧务
level 14
ynfq雨轩
2019年12月30日 08点12分 10
瞓觉瞓上瘾🍭
已经搞定了[吐舌]
2019年12月30日 08点12分
level 13
🌳🌻迷雾森林🌴
用曲面做，曲率更好点。
2019年12月30日 13点12分 11
千古如一昼☞
厉害厉害👍👍👍，我自己弄，好像多了一步分割，否则自动生成的那条边，镜像之后会成八字形[酷][酷][酷]
2019年12月30日 16点12分
瞓觉瞓上瘾🍭
@千古如一昼☞ 要看曲率的话，确实曲面做要好点
2019年12月31日 00点12分
千古如一昼☞
@瞓觉瞓上瘾🍭 他们高手做这种比较圆滑的平面，几乎都要亮出斑马条纹[滑稽][滑稽][滑稽]
2019年12月31日 01点12分
level 13
🌳🌻迷雾森林🌴
用拉伸凸台做，差一点，步骤少。
2019年12月30日 13点12分 12
瞓觉瞓上瘾🍭
感觉拉伸不适合拉曲面
2019年12月31日 00点12分
🌳🌻迷雾森林🌴
@瞓觉瞓上瘾🍭 曲面，就用曲面工具。
2019年12月31日 00点12分
ynfq雨轩
你的曲率有问题不连续
2019年12月31日 00点12分
千古如一昼☞
@瞓觉瞓上瘾🍭 他做曲面拉伸是有目的的，网上有很多相似的例子
2019年12月31日 01点12分
吧务
level 14
ynfq雨轩
2019年12月31日 00点12分 13
🌳🌻迷雾森林🌴
你的做得好些，但还是看到明显的转折。还是用曲面来做好。
2019年12月31日 01点12分
level 11
-扶摇揽月映星辰゜
这个图是怎么画出来的
2019年12月31日 01点12分 14
level 1
千古如一昼☞
多了一步剪裁，多了四个实体[汗][汗][汗]，不好玩，曲面烧脑！！！
2019年12月31日 02点12分 15
吧务
level 14
ynfq雨轩
用曲面做也做不到完整的曲率
2019年12月31日 03点12分 16
🌳🌻迷雾森林🌴
看起来非常好了，SW最多能达A级曲面的G2连续，G4级，就想也别想了。但如果面与面的连接使用相切，那只有G1级。G2级，放样中选择曲率的连续，好像是这个。
2019年12月31日 03点12分
ynfq雨轩
@🌳🌻迷雾森林🌴 大叔你的抖音号是多少，我上次的号登不上去了
2019年12月31日 04点12分
🌳🌻迷雾森林🌴
@ynfq雨轩 你的号登不上去了，？这些没人会盗号吧？我没有什么作品的，没啥看头[哈哈]
2019年12月31日 04点12分
ynfq雨轩
@🌳🌻迷雾森林🌴 我换手机号啦那个就登不上去，可以加一下看你跳舞
2019年12月31日 04点12分
