微功耗励磁器，并改装成am小电台
zvs吧
全部回复
仅看楼主
level 11
GFXJ℃ 楼主
功耗0.3w左右[滑稽]
2019年11月21日 11点11分 1
level 11
GFXJ℃ 楼主

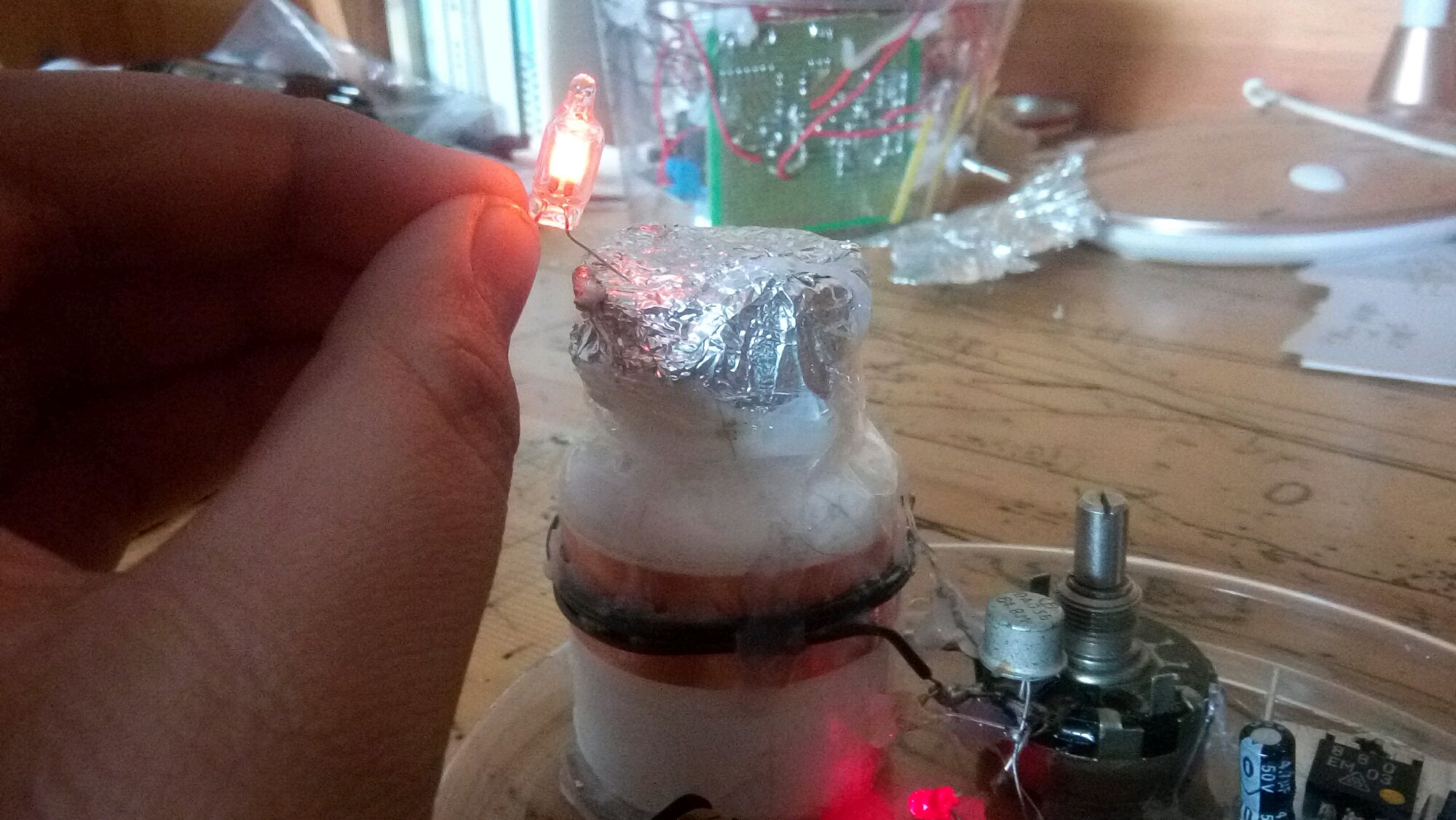

发射管特写[滑稽]
2019年11月21日 11点11分 2
level 11
GFXJ℃ 楼主
用示波器测得励磁器的频率是1.3MHZ左右，能被收音机am收到，所以加装调制（电压就3v，所以用三极管D880），这样就可以发音乐给收音机听啦[太开心]
2019年11月21日 11点11分 3
GFXJ℃
一个开关开关电源，另一个选择是否开启调制
2019年11月21日 11点11分
dhxhxxjx
@GFXJ℃ 才1.3mhz?这也太低了
2019年11月22日 08点11分
GFXJ℃
@dhxhxxjx 用示波器测初级确实是1.3MHZ
2019年11月22日 09点11分
level 11
GFXJ℃ 楼主

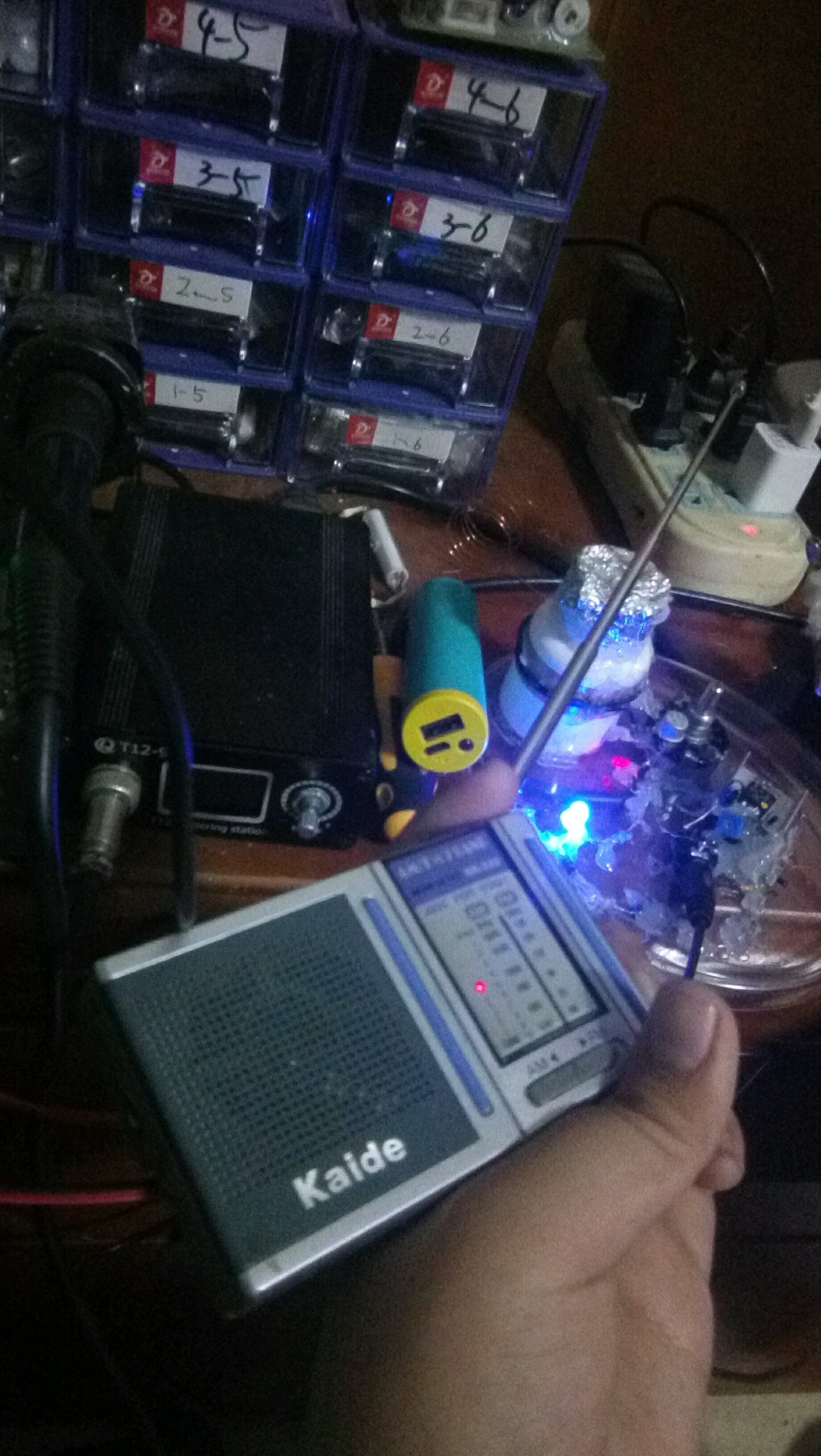

不开调制效果
2019年11月21日 11点11分 4
level 11
GFXJ℃ 楼主
本来想用2节5号电池，结果电压太低（是用过的电池），所以无法调制[狂汗]
2019年11月21日 11点11分 5
level 11
GFXJ℃ 楼主
于是改装usb,俩二极管降压，加了一个电源指示灯[你懂的]
2019年11月21日 11点11分 6
level 11
GFXJ℃ 楼主
效果不错[吐舌]优点是电路简洁，发热较低（开调制也就0.15w，管子冰凉。不开调制3w，发射管温），频率覆盖广
缺点就是传输距离低（还没测过），容易受到干扰。使用时要把周围干扰源全移走（包括手机），不然只能听见干扰声
2019年11月21日 11点11分 7
GFXJ℃
拍的图片角度有问，看起来像和次级顶端连在一起，实际没有
2019年11月21日 12点11分
level 11
GFXJ℃ 楼主
线圈用的是之前绕的见下：
https://tieba.baidu.com/p/6021185285?share=9105&fr=share&see_lz=0&sfc=copy&client_type=2&client_version=10.2.8.8&st=1574335787&unique=C8EEF69DF6A5D9F34F6FF38F9C656469
2019年11月21日 11点11分 8
level 11
GFXJ℃ 楼主
电路参（抄）考（袭）了 @来自普里皮亚季 的图[滑稽]
2019年11月21日 22点11分 9
范腊英
我建议在Q2集电极和基极再加个二极管做上下钳位电路，这样就使整体耐受更高的电压（之前没加时我10v左右就炸管了，加了之后直窜20v+没问题[滑稽]）
2020年02月17日 13点02分
GFXJ℃
@范腊英 亲，表挖坟，否则三天[乖]
2020年02月17日 22点02分
GFXJ℃
@范腊英 而且我为了便携设计的就是5v以下，高了调制管和功率管都受不了[乖]
2020年02月17日 22点02分
level 11
66Cccfff
这个管子的性能......频率够，但是和tip41比起来好像也没优越多少
2019年11月22日 09点11分 10
GFXJ℃
功率小是没必要用tip41c
2019年11月22日 09点11分
66Cccfff
@GFXJ℃ d880/882走起。
2019年11月22日 11点11分
level 11
66Cccfff
我在想如果把常规励磁器塞上磁芯加大电感量降频，次级圈数减少，采用对地连接的实体电容而不是寄生电容进行谐振，在次级产生低压大功率高频，这样既能有很好的发射效果，又能不造成电弧灼烧......
2019年11月22日 09点11分 11
level 11
GFXJ℃ 楼主
dd
2019年11月24日 00点11分 12
level 12
◎侑利💖奈绪◎
不过如此.jpg[滑稽]
2019年11月26日 08点11分 13
level 11
GFXJ℃ 楼主
散热片几乎就是个鸡肋所以去掉了[喷]
2019年11月26日 13点11分 14
level 11
啊‮‮♡~鱼杂‭‭ㅤ
多老的原件了。。比我岁数大
2019年11月30日 22点11分 15
