电极与装置的搭建可以参考我之前电解硫酸铜的帖子。在这种趣味小电解实验中，电压不超过3V，电流密度在30mA/cm²，于是电流在2A以内，但往往又需要长时间电解。
成品的可调电源多是线性串联稳压电源，其纹波小，响应快，但效率低，更重要的是，长时间或大电流运行会开启风扇散热。
在我之前的帖子中，将27V开关电源的输出用SPEIC来DCDC变换得到恒流输出，但这其实进行了两次DC变换，更直接的办法是直接给开关电源的电路加反馈，对于电解反应3V2A的要求，大型开关电源显得累赘，自然想到修改5V2A手机充电器为恒流源。

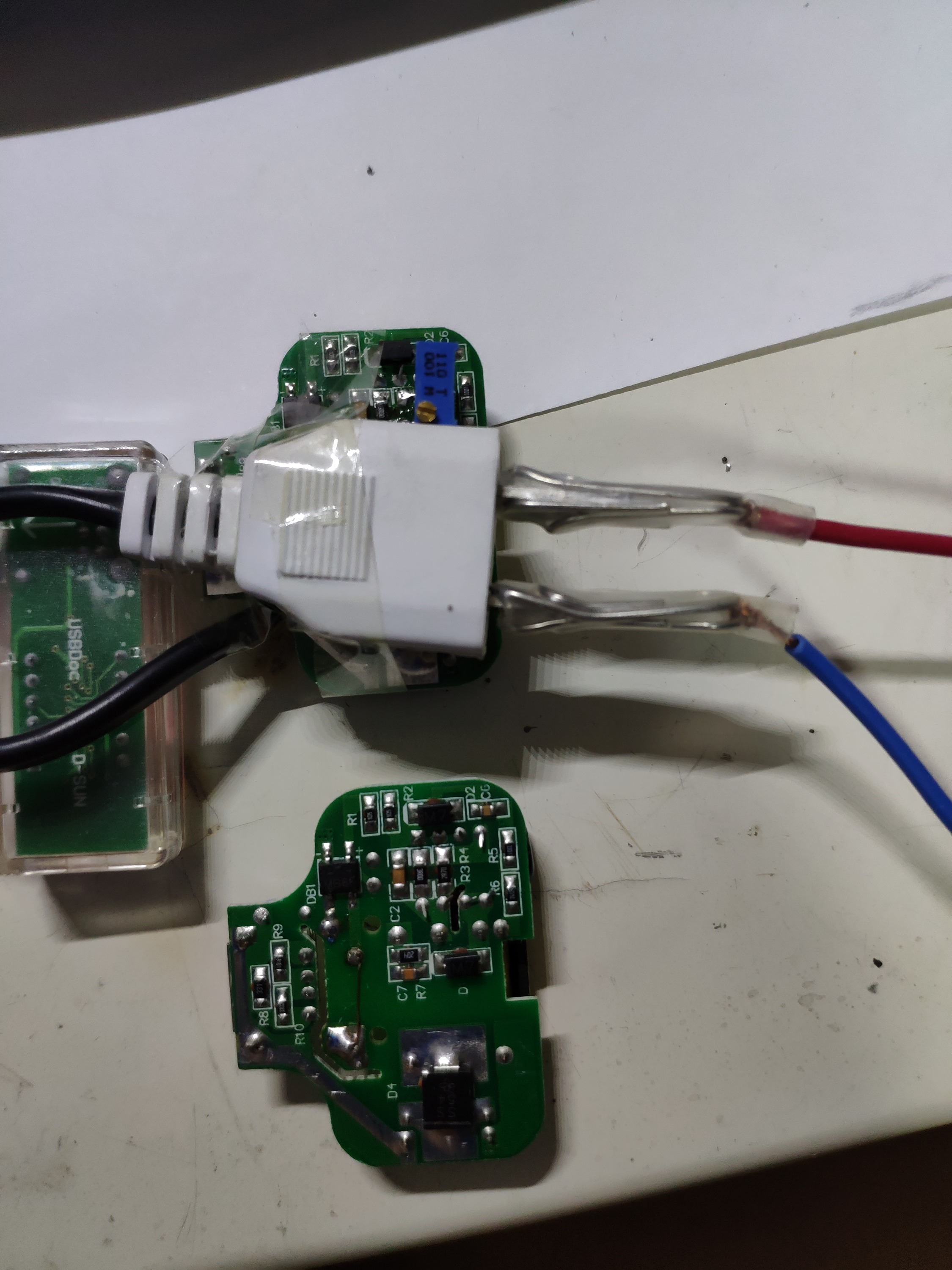

首先拆一个手机充电器，这里我是以前淘宝买的5V2A手机充电板，芯片是PS2536，根据百度，它和OB2538可以替换，而由OB2538资料我们又知道其脚位
根据手册，CS脚通过一个小电阻接地，如果增大这个电阻，则恒流点减小，而我手上的这款充电器的CS脚确实是通过3欧和2.7欧并联接地的

拆掉并联的2.7欧的电阻后，恒流点降至0.7A，但当负载减小使得电压低于2V时，输出不再稳定。总之，将2.7欧电阻用10欧的3296代替，就得到了2~5V，1A~2A可调恒流电源，如果拆掉3欧电阻当然也可以调的更小，简单的电阻并联而已

而输出我直接剪了根数据线，电解时的导线电阻和接触电阻都相当可观，分去了1V电压，不过这样正好工作稳定

最后题图所示为加热电解硫酸亚铁的现象，电解硫酸铜时加热可以促进大晶粒形成，但对于硫酸亚铁，加热会降低铁上的氢超电势，造成大量氢气析出，得不偿失，之后的电解将在室温进行，估计冷藏效果更好？
总之希望这种手机充电器电解的方法可以给大家一些启发吧~

好久不见

加热、搅拌都得不到很好的结果，与硫酸铜的情形有很大区别
