以下内容转载自nvnv-sunny的研究报告:
SEGA MD1 硬件分析(技术分享) 网上有一说法，认为MD1 VA6的版本的主机是效果最好的MD版本。但是我可以负责的说，在画面效果上，MD1 Va6绝非最好(请见图)。
曾经花很长时间收集并比较了一些不同版本的MD（MD1的VA0,VA4,va5,va6,va7)，其中MD1的VA0,VA4,va5,va6都存在竖条干扰，但VA0,VA4版本的画面干扰要稍微好于va5,va6，MD1的VA7和MD2几乎没有竖条问题。
虽说MD1 VA7版本的IC设计和MD2一致，但是因为线路板布线不同，更换运放IC后声音会有立竿见影的效果，缺点是超频存在兼容性问题（相对MD1其它版本，并且包含MD2）。MD1的VA0-VA6的前置耳机声音输出都是使用相同的Sony CXA1034，所以从效果上基本上是一致的（这里不讨论后端输出的声道bug），但是还是有明显的底噪干扰，好在已经找到至少消除90%底噪的方法。
以下为各个版本md1的测试报告：
MD1的VA0,VA4,va5,va6：
画面：在液晶上使用RGB或者分量上会存在竖条干扰。问题产生原因是和1145并排的VRAM的高频干扰污染了RGB模拟信号的输入，已有解决方案。或者使用xRGBmini即可可以解决这个问题。
声音：总体效果比较好，但是底噪明显，同样是受到周边Z80高频数字信号的污染。VA5和VA6版本有解决方案。
超频：测试下来基本上没有什么兼容性问题。
MD1的va7：
画面：画面基本完美
声音：效果很差，是因为BA10324AF的缘故，升级运放即可解决声音问题。
超频：幽游白书声音会出现奇怪的变调问题，这个问题在MD1其他版本上正常，应该是主控高度集成，超频后时序异常的结果。

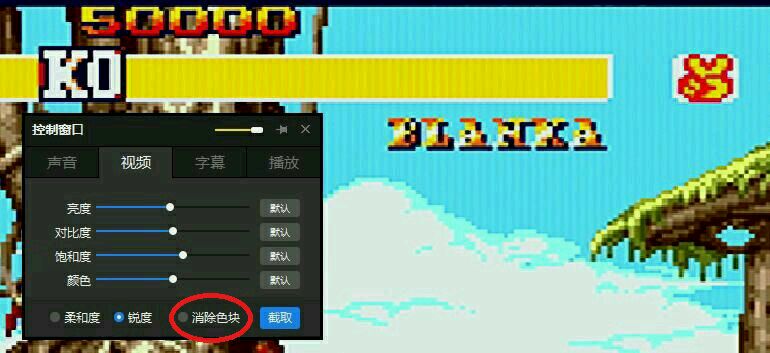

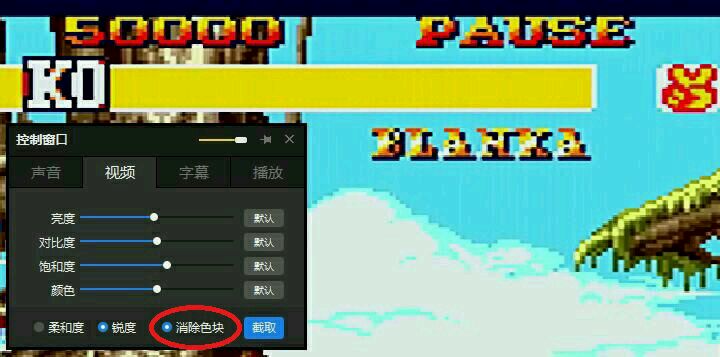

另外给一组MD1 va6竖条修正的前后对比图。
2019年01月04日 23点01分
1
SEGA MD1 硬件分析(技术分享) 网上有一说法，认为MD1 VA6的版本的主机是效果最好的MD版本。但是我可以负责的说，在画面效果上，MD1 Va6绝非最好(请见图)。
曾经花很长时间收集并比较了一些不同版本的MD（MD1的VA0,VA4,va5,va6,va7)，其中MD1的VA0,VA4,va5,va6都存在竖条干扰，但VA0,VA4版本的画面干扰要稍微好于va5,va6，MD1的VA7和MD2几乎没有竖条问题。
虽说MD1 VA7版本的IC设计和MD2一致，但是因为线路板布线不同，更换运放IC后声音会有立竿见影的效果，缺点是超频存在兼容性问题（相对MD1其它版本，并且包含MD2）。MD1的VA0-VA6的前置耳机声音输出都是使用相同的Sony CXA1034，所以从效果上基本上是一致的（这里不讨论后端输出的声道bug），但是还是有明显的底噪干扰，好在已经找到至少消除90%底噪的方法。
以下为各个版本md1的测试报告：
MD1的VA0,VA4,va5,va6：
画面：在液晶上使用RGB或者分量上会存在竖条干扰。问题产生原因是和1145并排的VRAM的高频干扰污染了RGB模拟信号的输入，已有解决方案。或者使用xRGBmini即可可以解决这个问题。
声音：总体效果比较好，但是底噪明显，同样是受到周边Z80高频数字信号的污染。VA5和VA6版本有解决方案。
超频：测试下来基本上没有什么兼容性问题。
MD1的va7：
画面：画面基本完美
声音：效果很差，是因为BA10324AF的缘故，升级运放即可解决声音问题。
超频：幽游白书声音会出现奇怪的变调问题，这个问题在MD1其他版本上正常，应该是主控高度集成，超频后时序异常的结果。
另外给一组MD1 va6竖条修正的前后对比图。
