有没有老哥能给个一键启停的控制电路啊？有时候受空间位置等限制，想只用一个带灯的按钮来控制接触器启动和停止。求大佬们分享一下电路。
在此拜谢，感激不尽🙏

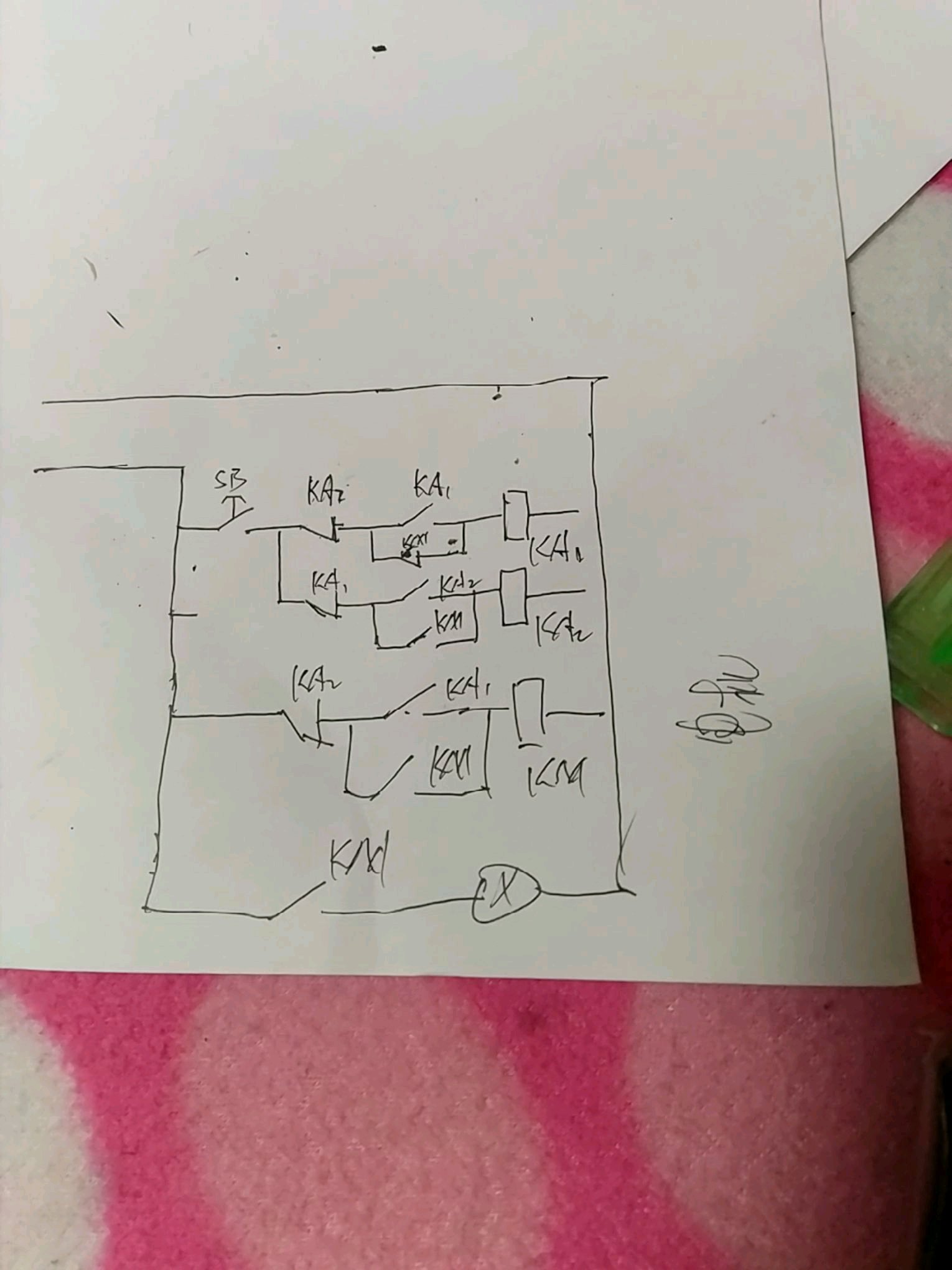

看看这个电路怎样

https://tieba.baidu.com/p/5973909945

那还不如用只带指示灯的旋钮开关

用带灯自锁按钮就好。接触器主电路照常，二次电路接法如下:任意一个火线-熔断器(或小空开)-按钮常开触头(绿色端)-接触器线圈-零线(对于220线圈的接触器)或另外的一根火线(对于380线圈的接触器)，指示灯电压选择和接触器线圈电压一样的，并且并联在接触器线圈两端。一键起停电路有停电后来电自启的风险，建议在二次回路的小空开或熔断器与火线之间串入一个急停按钮(接常闭接点，也就是红色侧)，停电或者有其他故障的时候按下去，可以保证二次电路切断，防止自启

也可以带灯旋钮，后者更安全一些，可以从手柄位置看出开关状态。对于停电防自启的方法，还有一个狠招，就是在控制二次线路的小空开上加装欠压脱扣器！

一键起停的本质其实就是脉冲1/2分频器

几个一键起停串在一起貌似就能做成二进制计数器了

用PLC写程序我有42种方法

用带灯带自锁的按钮一切oK

不就是启保停吗？你家在那我给你接去？

一键启停并不省空间。起保停简单，也不占用多大空间啊

用中间继电器在控制线路的开头做一个起保停结构，后面就是用带灯旋钮控制接触器线圈。这样一旦停电，前面的起保停就会断开，再来电的时候，后面的接触器线圈不会通电，避免了一般的单键启停来电后立马重启容易引发事故的弊端。此时就可以把所有的旋钮断开，然后按复位按钮闭合起保停线路，再拧开旋钮给电，接触器就可以正常吸合了
