迷你ZVS做成了，5V供电
zvs吧
全部回复
仅看楼主
level 12
◎侑利💖奈绪◎ 楼主

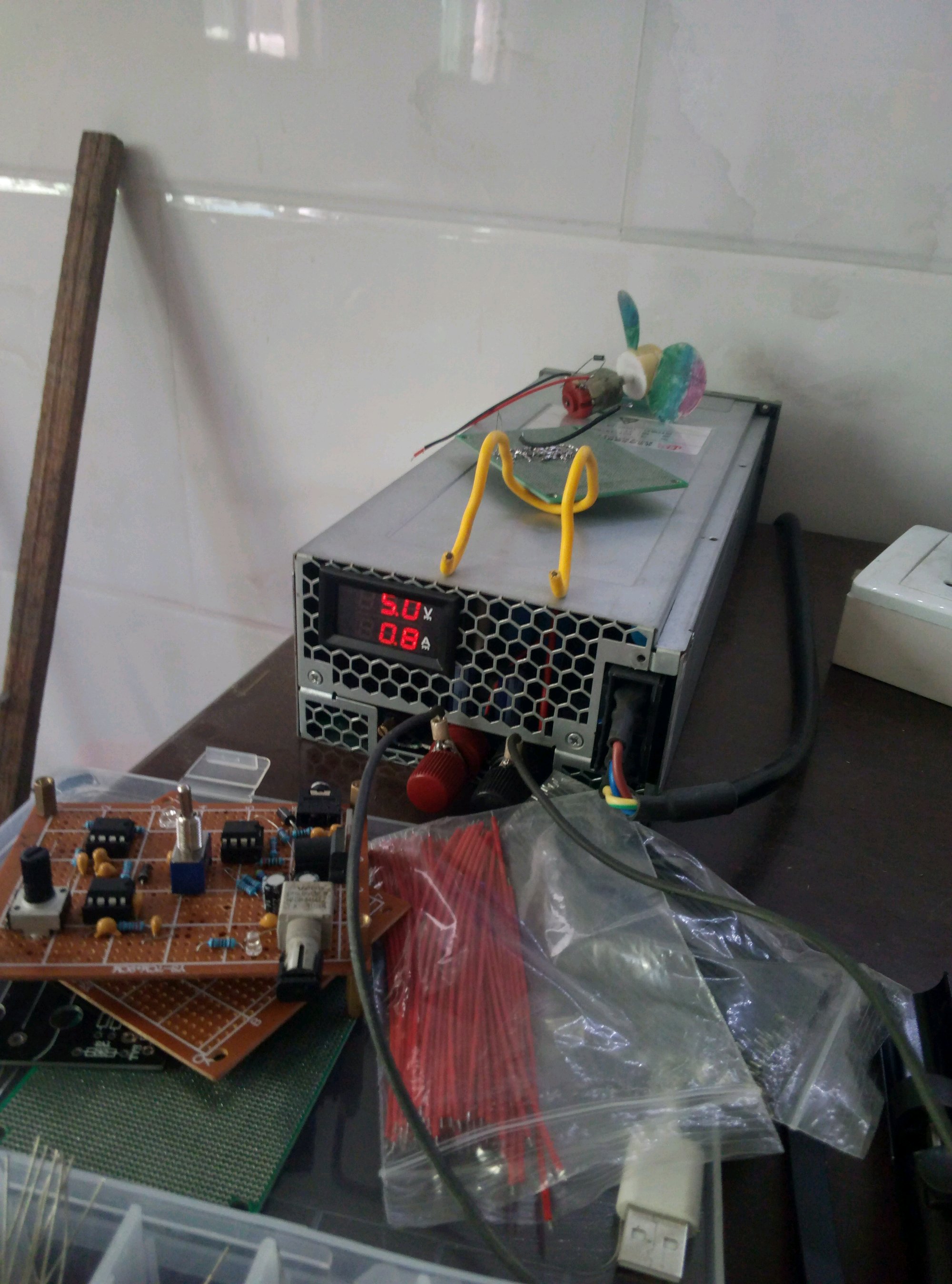

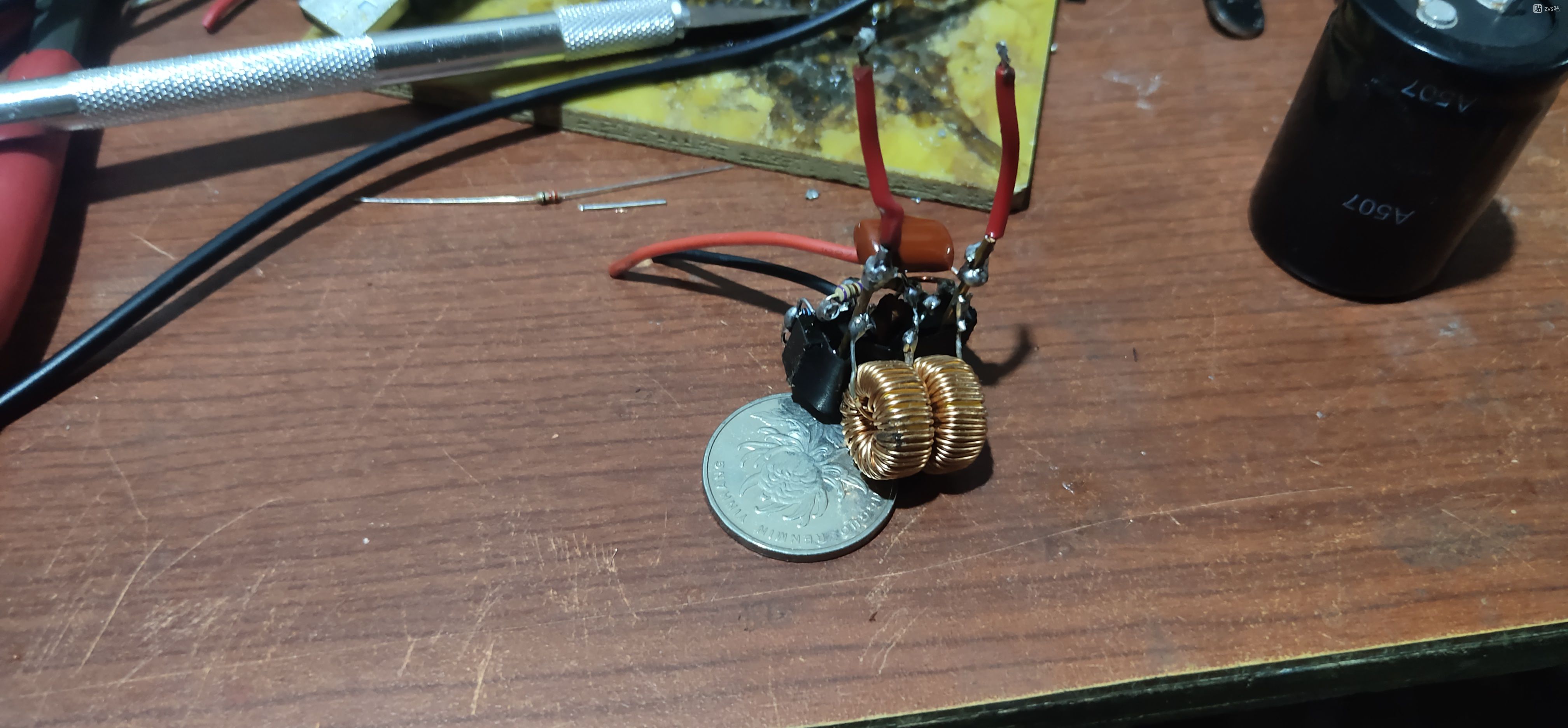

迷你ZVS做成了[滑稽]，5V供电
2018年10月27日 02点10分 1
level 12
◎侑利💖奈绪◎ 楼主
电压最低调到5V就下不去了[汗]
2018年10月27日 02点10分 3
level 13
帅气的张先生
10k电阻和稳压管不要，470电阻换成0.125w的电子就行，电容耐压用63v的就行，体积还可以减小
2018年10月27日 03点10分 4
level 13
hua华shao少
用的什么mos型号啊
2018年10月27日 06点10分 5
◎侑利💖奈绪◎
IRF3707Z，这是我从G31主板上拆的mos[滑稽]
2018年10月27日 06点10分
的的我我88
@◎侑利💖奈绪◎ g31好评[滑稽]我都是从x399上拆[滑稽]
2018年10月27日 06点10分
hua华shao少
回复 的的我我88 :我选择am2[阴险]
2018年10月27日 13点10分
level 11
66Cccfff
可以做低压型荧光灯镇流器了，5v推亮18瓦台灯管
2018年10月27日 09点10分 6
level 13
熵焓灵蕴
2018年10月27日 10点10分 7
贴吧用户_7MPU9M1
[滑稽][滑稽][滑稽][滑稽][滑稽]
2018年10月27日 10点10分
赤峰捋布
@123纳尼0 [你懂的]10k不用改，10k电阻的作用是防止管子误导通，当g极极电容有电，管子就会导通，如果g极没有泄放电阻的话，管子会一直是导通的，即使你把管子单独拿来用万用表测ds极，它是直接导通的状态，但是只要用手同时按住g和s极，把g极电放掉，管子恢复断开状态了
2020年05月11日 10点05分
赤峰捋布
@123纳尼0 稳压管可以不要都行，10k不变，不过根据你用的场管g极耐压，g极耐压一般都是10伏，12伏，20伏的，5伏可以不用稳压管
2020年05月11日 11点05分
赤峰捋布
@123纳尼0 稳压管可以不要都行，10k不变，不过根据你用的场管g极耐压，g极耐压一般都是10伏，12伏，20伏的，5伏可以不用稳压管
2020年05月11日 11点05分
level 9
mlgbzhhh
3-5v的zvs供电带tda2030
2018年10月27日 11点10分 8
level 9
嗯想个名字吧
为何我的死活不起振
2018年10月27日 13点10分 9
◎侑利💖奈绪◎
你是不是漏焊了，或者电源不够，以及是不是管子参数不对
2018年10月27日 13点10分
赤峰捋布
有的管子不行，焊完直接都烫坏了，你拿万用表二极管挡测一下是不是有一颗场馆击穿了，击穿了搞下来重新搞一个好的上去
2020年05月06日 09点05分
level 12
◎侑利💖奈绪◎ 楼主

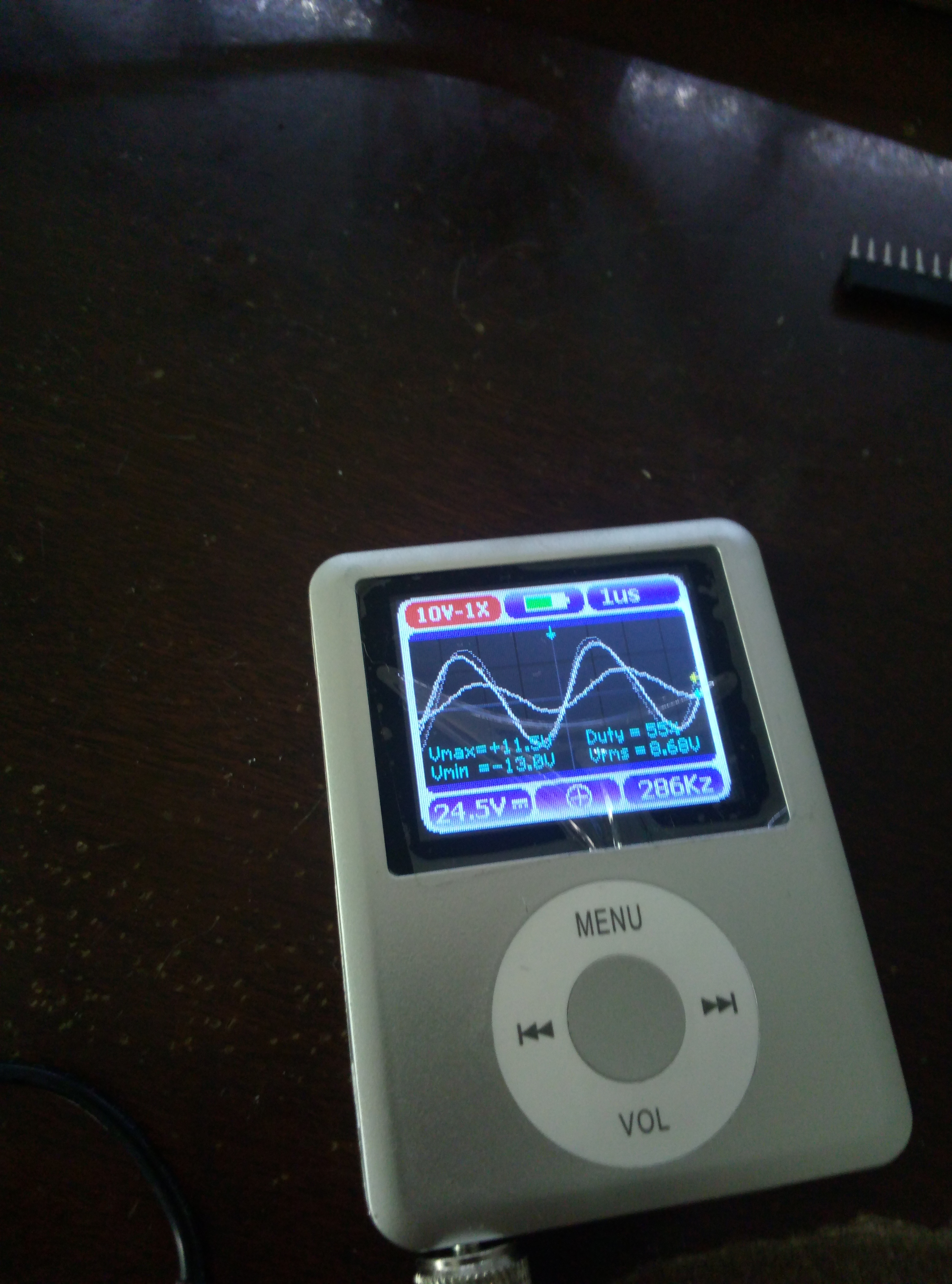

对了，这输出波形[滑稽]还有频率。。。，我那个大的才20多KHz，这个280KHz[黑线]
2018年10月27日 13点10分 10
一个个760
老哥，这是MP3吗？能给个推荐吗
2018年10月27日 13点10分
◎侑利💖奈绪◎
@一个个760 [滑稽][滑稽][滑稽]270的mp3
2018年10月27日 15点10分
赤峰捋布
这个示波器好用吗？能测量电感量吗
2020年05月06日 09点05分
破晓G子夜
@赤峰捋布 什么鬼 ，这都是啥
2020年05月10日 11点05分
level 11
kasa▫--
[滑稽]
2018年10月27日 14点10分 11
◎侑利💖奈绪◎
全用贴片啊[捂嘴笑]
2018年10月27日 15点10分
level 12
◎侑利💖奈绪◎ 楼主

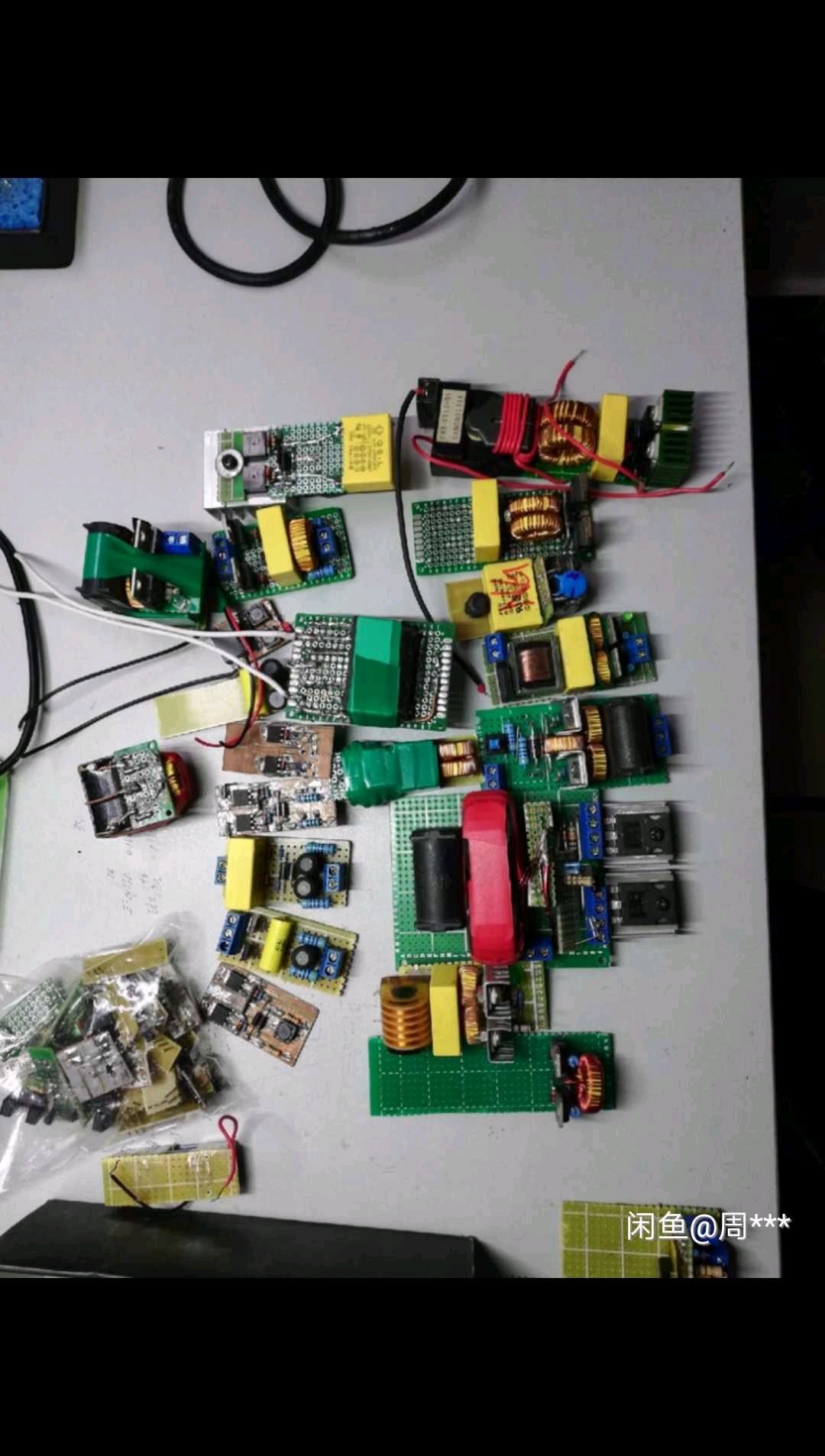

祖孙三代同聚一堂[滑稽][滑稽]
2018年10月27日 15点10分 12
赤峰捋布
[你懂的]从傻大黑粗到铁棒磨成针的蜕变啊
2020年05月06日 09点05分
level 13
熵焓灵蕴
祖宗十八代[滑稽][滑稽][滑稽]
2018年10月27日 16点10分 13
氩氖化铱☜
[滑稽][滑稽][滑稽]
2019年01月26日 17点01分
贴吧用户_5EVZQN9
你好歹把水印打一下马
2020年05月07日 03点05分
侦哲优论
@周广X
2020年05月13日 16点05分
level 11
路人莫得感情º

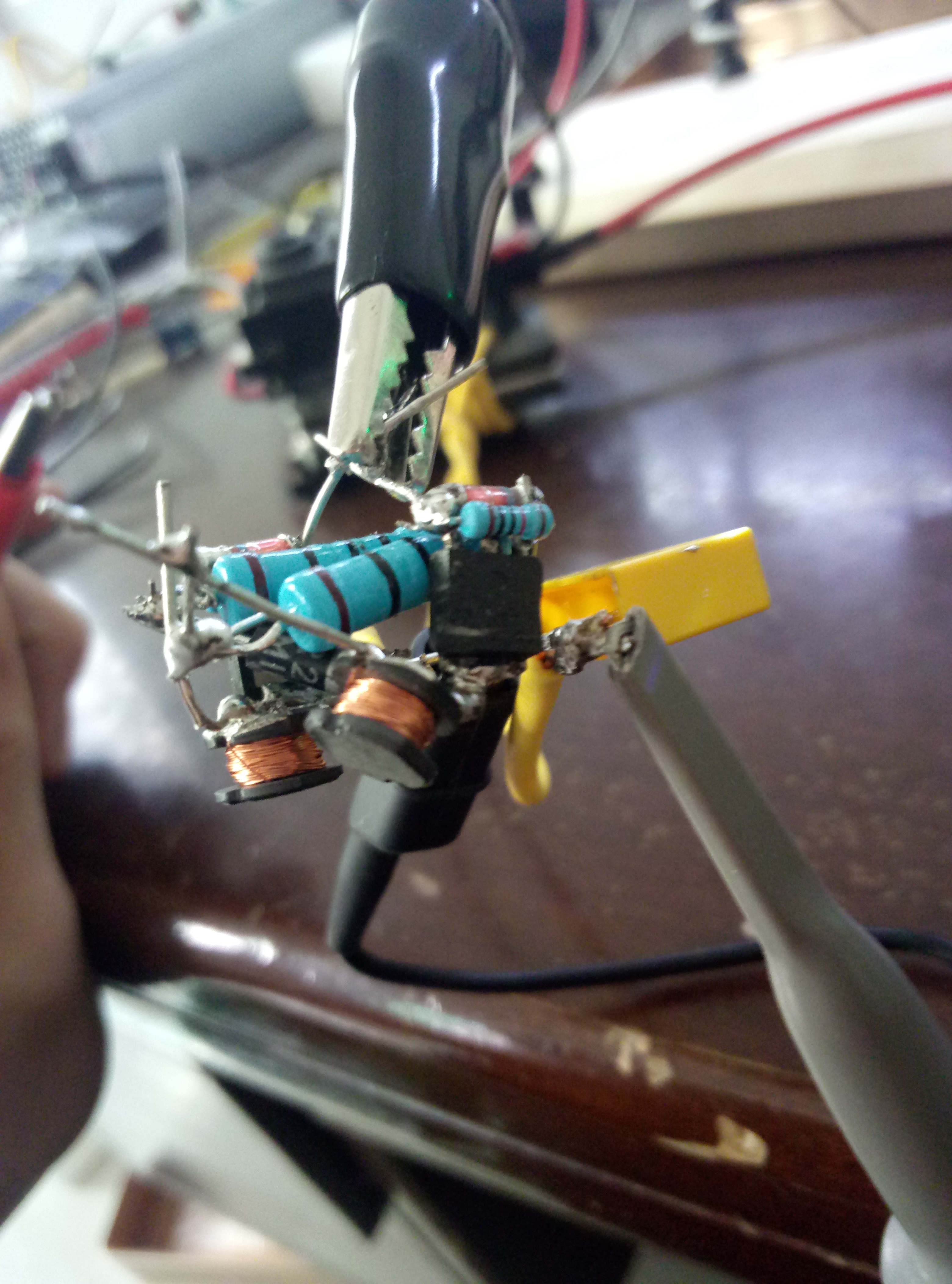

3.7v[滑稽][滑稽]
2019年10月27日 10点10分 15
◎侑利💖奈绪◎
CBB电容不怕炸吗[滑稽]
2019年10月27日 14点10分
路人莫得感情º
@◎侑利💖奈绪◎ 给电容充电的[滑稽]
2019年10月27日 14点10分
123纳尼0
电路图能不能发一下？
2020年05月06日 02点05分
路人莫得感情º
@123纳尼0 经典zvs无抽头电路
2020年05月06日 03点05分
level 11
路人莫得感情º
又吞图[喷]
2019年10月27日 10点10分 17
level 5
123纳尼0
电路图能不能发一下？
2020年05月06日 02点05分 18
◎侑利💖奈绪◎
都是通用的无抽头zvs啊[黑线]，我之前把规格缩小了而已
2020年05月06日 08点05分
123纳尼0
@时尚经典吧呵呵 来吧，你照着12v的做一个，3.7上去不可以，OK？
2020年05月11日 02点05分
123纳尼0
@◎侑利💖奈绪◎ [滑稽]g级电阻多大呢？
2020年05月11日 02点05分
123纳尼0
@时尚经典吧呵呵 。。。你随便吧，电压低带不动，不知道你懂不懂
2020年05月11日 10点05分
