怎么做“同心拉伸” - solidworks吧

level 1

bao_zugong 楼主

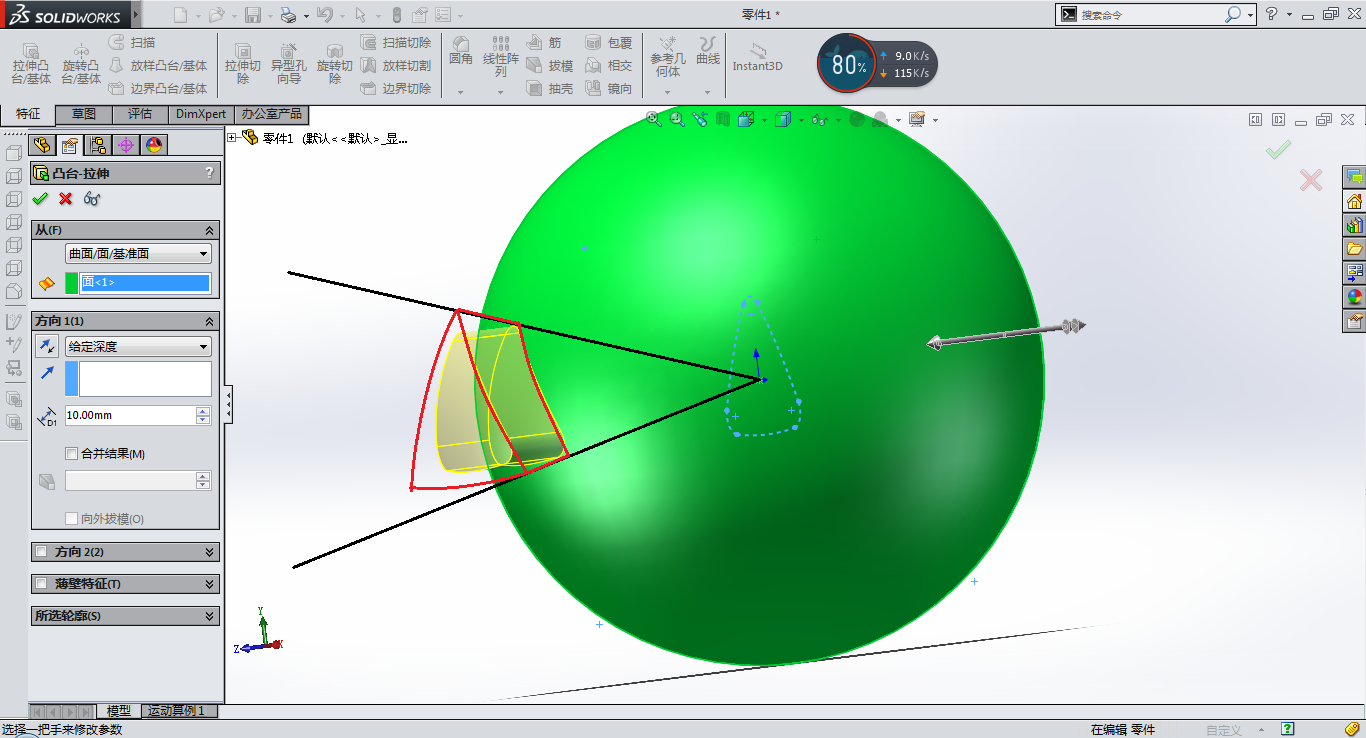

普通的拉伸是沿着直线的，但是我想实现的是红框那样的效果，随着会放大，拉伸之后的侧面是指向球心的。请问应该怎么操作呢？
请大佬们说详尽一点，不要光说用个什么工具。本人小白，大佬光说工具不说设哪些参数选哪些实体或草图，小白不懂。

2018年04月23日 03点04分 1

level 10

Scottie韩

向外拔模，你试试。就在你那个命令那里。

2018年04月23日 03点04分 2

bao_zugong

拔模是不行的，首先它是灰的，选不了。其次要向外几度，得自己算，不能自动确定，这样子修改参数很麻烦。

2018年04月24日 02点04分

Scottie韩

回复 bao_zugong ：你从草图拉伸啊。。干嘛从曲面，

2018年04月24日 02点04分

level 13

🌳🌻迷雾森林🌴

包覆

2018年04月23日 04点04分 3

bao_zugong

不支持球面啊～大佬

2018年04月24日 02点04分

bao_zugong

楼下截图了

2018年04月24日 02点04分

level 1

bao_zugong 楼主

2018年04月24日 02点04分 4

level 13

🌳🌻迷雾森林🌴

只有你想不到，没有做不到

2018年04月24日 03点04分 5

bao_zugong

为啥你的就可以啊，一样的步骤一样的工具一样的方法

2018年04月27日 07点04分

bao_zugong

为啥一样是包覆，一样是旋转体，你的就可以了。我的就提示不支持球面

2018年04月27日 07点04分

bao_zugong

别人也说了SW上，球面不支持包覆（8楼图），你是怎么做的，你用的是SW吗

2018年04月27日 07点04分

🌳🌻迷雾森林🌴

@bao_zugong 以你现在的软件，也是可以包覆，你还没有我查的资料多，没查到伪球包覆法吗？既然不支持球面，那就把它变成不是球面，标准球面是圆弧的，而我如果沿圆弧（这圆弧要设置为构造线、虚线）用样条曲线来描，做出近似圆弧的草图，旋转产生一个伪球体，就可以包覆。当然我是标准球面包覆

2018年04月27日 09点04分

level 13

🌳🌻迷雾森林🌴

另一种方法，从一点（球心）到三角形放样，再旋转切除多余的。

2018年04月24日 03点04分 6

level 13

🌳🌻迷雾森林🌴

很难吗。要多练习，不要都靠问。我全部自学。不懂你就手勤点百度找教程。等人家回答要等到什么时候。学习要积极

2018年04月24日 05点04分 7

bao_zugong

大佬啊～我没有都靠问的，是实在查不到。很多其他功能我也是自己边查边学的

2018年04月27日 07点04分

bao_zugong

像我们这种新手菜鸟，不是不查，是查不准，就像盲人摸象，不知道象（包覆），只能描述性的查“墙”、“柱子”（“同心拉伸”、“沿曲面拉伸”）什么的，而不是像大佬们已经知道那是象（包覆）。

2018年04月27日 07点04分

🌳🌻迷雾森林🌴

@bao_zugong 很会比喻。看来你没搞定也是不罢休了。 [滑稽]

2018年04月27日 09点04分

1350乐乐

这位兄弟挺你，软件只是辅助作用，像这种建模的还是要靠思路，一个模型可能有好几种方法，

2018年04月28日 02点04分

level 1

bao_zugong 楼主

2018年04月27日 07点04分 8

bao_zugong

顺便强调一下，这是我查“包覆球面 SW”查到的，不是我问的

2018年04月27日 07点04分

🌳🌻迷雾森林🌴

@bao_zugong 2008，十年前，当然没办法实现这种包覆

2018年04月27日 09点04分

bao_zugong

@🌳🌻迷雾森林🌴 我的2014版也不行，不过用其他方法代替了

2018年05月02日 00点05分
