用电感断开产生的脉冲电压来驱动场管是否可以降低开关损耗呢？ - zvs吧

level 9

侦哲优论楼主

2017年12月16日 15点12分 1

level 14

世界级🌚可爱

波形尖峰那么高

2017年12月16日 15点12分 2

level 9

侦哲优论楼主

2017年12月16日 15点12分 3

侦哲优论

@世界级♀可爱

2017年12月16日 15点12分

level 13

方舟不方

我只能说这波形提高效率不会，炸管倒是很有可能 [滑稽]

对于mos来说，标准的方波才是最好的，尽量减少mos在线性区的时间，虽然很难做到，但你这样的明显不行 [滑稽]

2017年12月16日 16点12分 4

侦哲优论

如果电压没超出规定值为什么会炸管？

2017年12月16日 16点12分

方舟不方

@侦哲优论你好像根本没用过mos [黑线]

栅极波形尖峰，振铃还有平缓的上升，下降沿啥的都是mos杀手。mos驱动需要强力的驱动，且要尽量减少线路寄生电感，你却要加电感 [汗]

尖峰这么高mos来一个炸一个，水冷都救不了 [你懂的]

2017年12月17日 03点12分

侦哲优论

@方舟不方不是很明白栅极尖峰为什么更容易造成mos损坏

2017年12月17日 05点12分

HZG永恒

流过相同电流，mos管工作在线性区，比饱和区效率高很多，注意mos和bjt工作区定义不一样

2019年11月14日 00点11分

level 9

侦哲优论楼主

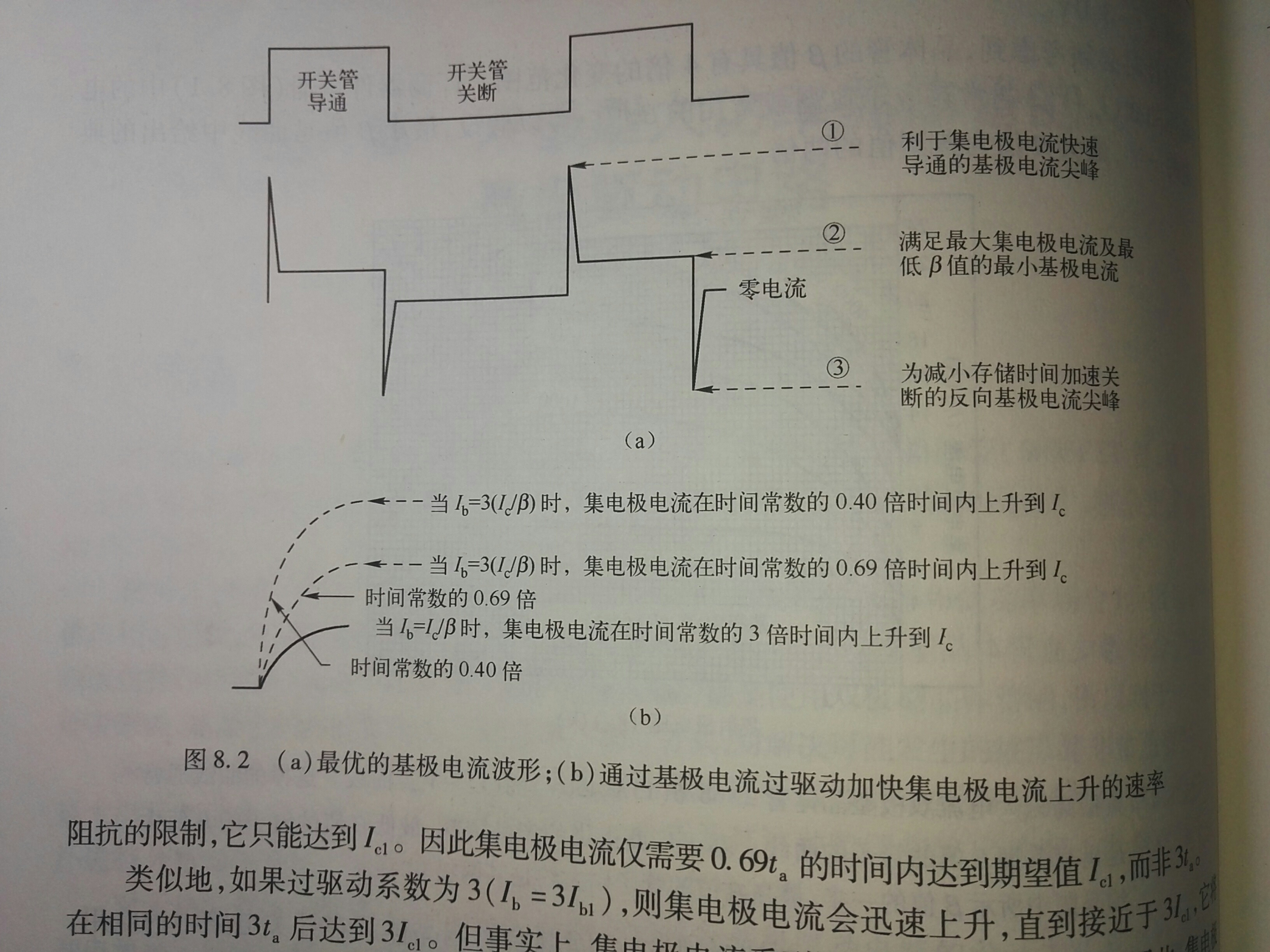

由于场效应管寄生电容的存在，需要使用大功率驱动电路以减少开关损耗。如果分别从场效应管驱动和主电路拓扑入手来提高开关电源效率简直如虎添翼。主电路主流常用谐振技术，实现ZVS，ZCS。主电路改善空间已接近饱和。现在设想用电感断开产生的脉冲电压来驱动场管是否可以降低开关损耗呢？
1，电感电流不突变，相当于恒流给等效电容充电。
2，由于电感超前电压补偿等效电容滞后电压，使整体成阻性。
3，电感的蓄能在一瞬间释放，提高瞬时功率。

2017年12月16日 16点12分 5

level 9

侦哲优论楼主

电感过小，两种驱动电压上升接近。
