分享个关于 marlin固件双挤出双喷头的设置方法基于ramps1.4
3d打印吧
全部回复
仅看楼主
level 8
白云乡外冷 楼主
现在双喷头也比较便宜了，也就60几块钱，不过这方面玩得人很少。
前阵子自己试着搞了一下，在固件上面摸索了一段时间，这方面能搜索到的资料太少了。
百度了好久都找不到相关更改资料，然后自己各种折腾，问大神，双喷头终于能够正常打印了。
这里就说下双喷头3D打印机如何更改对应的固件设置，我这里是基于ramps1.4主控板来写的。
2017年08月25日 04点08分 1
level 8
白云乡外冷 楼主

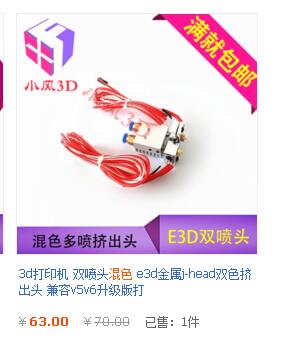

我用的这种型号的双喷头，单个喉管可以上下移动，方便两个喷嘴调平，不至于其中一个喷嘴擦底板。
2017年08月25日 04点08分 2
level 8
白云乡外冷 楼主
首先打开marlin固件，找到configuration.h
2017年08月25日 04点08分 3
level 8
白云乡外冷 楼主
把主板类型改成ramp 14 ，并把后面的EFB 改成EEB ，EFB代表 挤出风扇热床，EEB表示挤出挤出热床。当然有的固件主板型号是填33 或34.那就根据对应的说明相应更改。更改后，ramps1.4的 D9风扇接口就变成了第二个加热棒的输出接口。
接着将挤出头数量设置为2
后面还有关于两个喷嘴相距原点的偏移设置，但是我发现开启了以后用cura切片会出现异常，而cura切片软件里面本身就有2个喷嘴的便宜设置。所以我这里没有开启。
2017年08月25日 05点08分 4
韶陈陈
你好，我改成34，程序报错，不知道怎么办了[泪]
2017年12月12日 01点12分
韶陈陈
你好，我改成34，程序报错，不知道怎么办了[泪]
2017年12月12日 01点12分
a14456899
@韶陈陈 改成34之后，Extruder的数量必须改成2
2017年12月27日 01点12分
level 8
白云乡外冷 楼主
哦，还有个设置，要把T1也就是第二个加热棒的温度传感器型号对应设置一下，
我用的NTC 100K温度传感器，所以T0 和T1都设置 1
2017年08月25日 05点08分 5
level 8
白云乡外冷 楼主
在cura 机器设置里面 ，将挤出头 数量设置为 2，点击确认后，再重新打开机器设置，会出现两喷嘴偏移设置
这个时候，就根据自己第二个喷嘴与第一个喷嘴的相对距离，设置偏移值
2017年08月25日 05点08分 6
level 8
白云乡外冷 楼主
然后cura切片设置里面会多几项关于双喷的设定，大家酌情设定就可以。
2017年08月25日 05点08分 7
level 8
白云乡外冷 楼主
这个是我用双喷头打印的妙蛙种子和皮卡丘，打得有点渣了，没控制好溢料，我没有勾选cura设置里面的残料擦除塔。
双色模型一般是两个SLT，每一种颜色对应一个STL，然后一起导入cura以后，在切片窗口右击，然后点击双喷头组合，两个模型就会拼到一起，切片打印即可。这个应该是根据SLT的原点信息组合的。
2017年08月25日 05点08分 8
Chouchou474
楼主，请教，我双喷头组合时，两个模型的位置有问题，请问你说的组合信息是在什么时候产生的对应关系，怎么调整
2018年10月06日 13点10分
level 8
白云乡外冷 楼主
好了，基本设置就这些了，如有遗漏或错误之处，还请指正。感兴趣的欢迎加入 3D打印爱好者群532378057 交流学习。
2017年08月25日 05点08分 10
机械体阿巴瑟◎
@幸运的萨达瓦 解决了 我直接把打印机换了[滑稽]
2019年04月05日 02点04分
軕水叔
这么骚，一个风扇直接换打印机
2020年12月11日 12点12分
机械体阿巴瑟◎
@白云乡外冷 楼主 关于温控风扇怎么设置呢 喷头温度超过50度自动开启风扇 我觉得这个功能非常好用
2018年03月27日 08点03分
机械体阿巴瑟◎
#define E0_AUTO_FAN_PIN -1#
define E1_AUTO_FAN_PIN -1
#define E2_AUTO_FAN_PIN -1#
define E3_AUTO_FAN_PIN -1
#define E4_AUTO_FAN_PIN -1#
define EXTRUDER_AUTO_FAN_TEMPERATURE 50#define EXTRUDER_AUTO_FAN_SPEED 255 // == full speed
2018年03月27日 08点03分
level 12
rockze
不错，这个支持一下！
不过网上双色模型不多~
2017年08月25日 08点08分 11
白云乡外冷
嗯，确实不多，不过可以把一个模型切割成任意形状，分别选中其中一些部分以后一共导出2个STL，就是双色模型了。
2017年08月30日 01点08分
第二朵雪莲
这里有60个免费的3d打印模型，而且是双色的哈，需要的去下载吧，不需要注册，直接下载 http://www.3dzyk.cn/forum.php?mod=forumdisplay&fid=59&filter=sortid&sortid=1&searchsort=1&moxingxiazai=1.4&page=1
2018年09月12日 23点09分
level 7
newfuture3d
[呵呵]
2017年08月25日 10点08分 12
level 3
昔日如风👻
你好，你那个cure软件的第二喷头start怎么修改，可以指导一下吗[乖]，帮帮忙了，谢谢了
2017年09月19日 13点09分 14
白云乡外冷
没有改START啊
2017年09月21日 00点09分
第二朵雪莲
cura里面直接修改就行，不需要改固件
2018年09月12日 23点09分
level 3
昔日如风👻
改好了，现在就还有个问题
2017年10月12日 10点10分 15
level 3
昔日如风👻
2017年10月12日 11点10分 16
白云乡外冷
这种情况很难避免了，除非切片软件有额外设置，现在对于双喷的设置太少了
2017年10月14日 10点10分
昔日如风👻
哦哦，好吧，那你有simplify双喷头的一些设定吗，可以教一下我吗
2017年10月23日 06点10分
1020281912
你好，麻烦问一下你那个双头3d打印机好用么？能否将固件分享给我一下呢？我这边也是按照贴吧更改的，现在就是第二个打印头不好使吗，电机不动
2019年03月27日 11点03分
1020281912
你好，麻烦问一下你那个双头3d打印机好用么？能否将固件分享给我一下呢？我这边也是按照贴吧更改的，现在就是第二个打印头不好使吗，电机不动
2019年03月27日 11点03分
