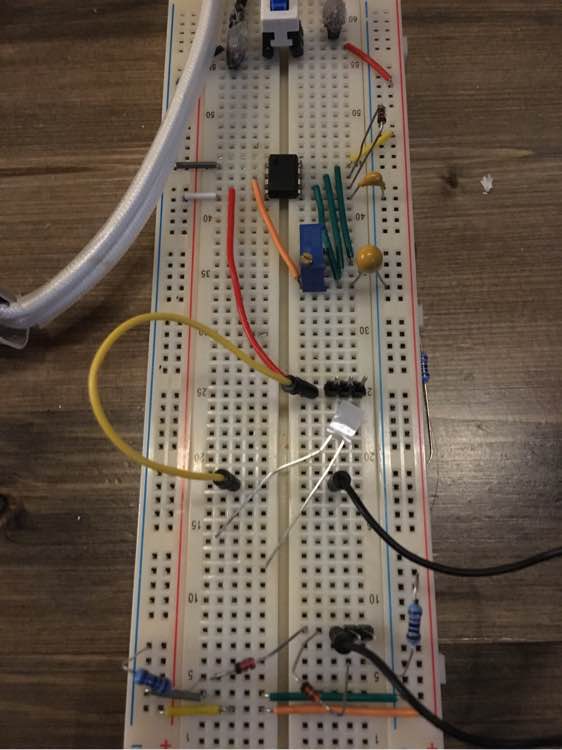

先来个原理图，如一楼视频，555电路目前的状态实际上是+ - 电压供电的频率发生器
要想做成交流电源 首先要解决的问题是找到 “火” “零”线接头
如下图，看看交流电流在什么地方呢[勉强]
2017年07月12日 12点07分 4
昌维001
我还是没看明白，为什么这两个电池这样接到led上，就会产生交流电呢[笑尿]高中物理没及过格的我实在是看不懂啊
2017年09月25日 19点09分
手办吧的经验
回复 昌维001 ：做过才讲得清楚[笑尿]
2017年09月25日 19点09分
昌维001
@手办吧的经验 好嘞，想问问如果要系统的学习这些东西，大概要学那些知识啊，能不能自学成才[你懂的]
2017年09月26日 14点09分
手办吧的经验
回复 昌维001 ：现在形式不同了（主要是钱到 需求也到了 很多东西迫在眉睫）。估计未来几年 对物联网（电子 编程 维修 行业领域 复合型知识结构）运维人员需求会猛增
2017年09月26日 14点09分
level 15
手办吧的经验 楼主
在这个位置～[爱心]
只要把负载接在这个地方，负载上就会流过交流电流
红圈中的线路断开 两个断点就是 零、火接头
2017年07月12日 13点07分 5
隔壁吃麻辣烫
小蝌蚪[你懂的]
2017年07月21日 11点07分
手办吧的经验
回复 隔壁吃麻辣烫 ：电容器是套套？[滑稽]
2017年07月21日 11点07分
隔壁吃麻辣烫
@手办吧的经验 电压过高，套套要爆炸[滑稽]
2017年07月21日 11点07分
level 15
手办吧的经验 楼主
交流4V输出完成[太开心]
2017年07月12日 13点07分 7
level 15
手办吧的经验 楼主
ok 交流电源备好 下面开始实验：
【交流电转脉冲直流电】
2017年07月12日 13点07分 8
手办吧的经验
视频：https://tieba.baidu.com/p/5219233664
2017年07月12日 13点07分
手办吧的经验
靠电池供电，升压输出的直流电源，已经转化为交流电，所以led的两个引脚上已经没有直流系统中的“正负”，而变成了“火零”线。对换两根导线，原本反向接不亮的led依旧会亮就是证明
2017年08月09日 19点08分
level 15
手办吧的经验 楼主
【电容器隔直（流）通交（流）】
2017年07月12日 13点07分 9
手办吧的经验
视频：https://tieba.baidu.com/p/5219243010
2017年07月12日 13点07分
level 15
手办吧的经验 楼主
【交流电 半桥整流】
2017年07月12日 13点07分 10
手办吧的经验
视频：https://tieba.baidu.com/p/5219243761
2017年07月12日 13点07分
level 15
手办吧的经验 楼主
【电容容量大小对容抗的影响】
2017年07月12日 13点07分 11
手办吧的经验
视频：https://tieba.baidu.com/p/5219267990
2017年07月12日 14点07分
level 15
手办吧的经验 楼主
【频率对电容容抗的影响】
把555芯片的10uf电容换成 0.1uf电容 提升频率 12Hz左右到 10000Hz左右
电容容抗会明显降低，电流提升，led变亮
可见高频率是节省元件价格的好东西[滑稽]
2017年07月12日 14点07分 12
手办吧的经验
视频：https://tieba.baidu.com/p/5219508658
2017年07月12日 16点07分
level 15
手办吧的经验 楼主
【RC滤波】
2017年07月12日 14点07分 13
手办吧的经验
视频：https://tieba.baidu.com/p/5219510324
2017年07月12日 16点07分
手办吧的经验
按照计算 截止（滤波）中心频率为12Hz，电阻为1k时，应该用13.5uF的电容 楼楼只有10uF的，滤波频率是16Hz左右 所以效果还不够完美～
2017年07月12日 16点07分
level 15
手办吧的经验 楼主
1块多钱的 ne555交流电源电路做实验的效果不比实验室里的交流电源、信号源差[哈哈]
2017年07月12日 14点07分 14
level 15
手办吧的经验 楼主
LC LR等电路需要比较高的频率（低频需要的电感大得吓人）
未来可以通过arduino生成（不过5MHz以上的频率… 面包板和简单的晶体管电路 未必能用 可能需要焊接一些稍微复杂的电路）
如果您购买了型号里带C字的555芯片（CMOS版） 也可以在面包板上试试
2017年07月12日 14点07分 15
level 15
手办吧的经验 楼主
本贴结束
