“人人都能做、简单、乐趣至上、捡垃圾”

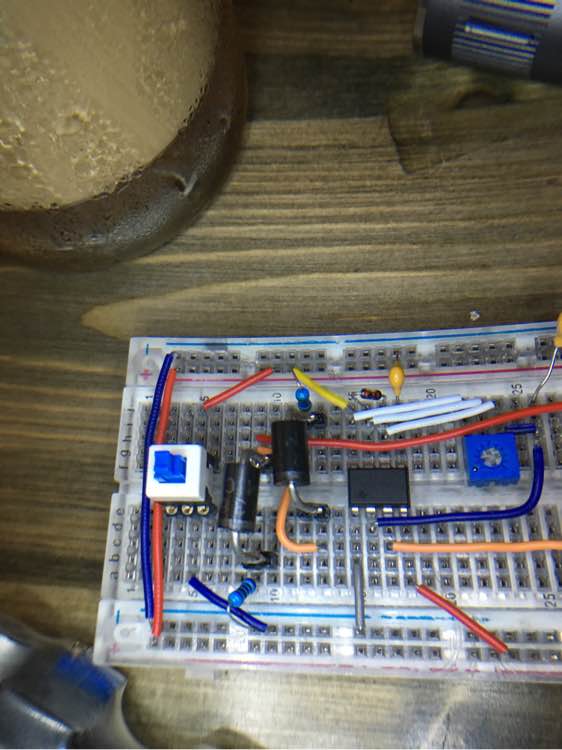

前3贴做的555电路
镇楼

二楼二楼 别抢二楼

三楼保留

顶

坐等更新

前排

本贴讨论 二极管、稳压二极管、线性稳压器、电压基准、可控硅（晶闸）、继电器的选购

围观围观

一般二极管 正向导通 反向截止
可以做整流（正负变化的交流 只有正的时候通，反过来不通），把交流电变成脉冲直流电 ，像个单向阀门～
当然咯，这个大家都是晓得的

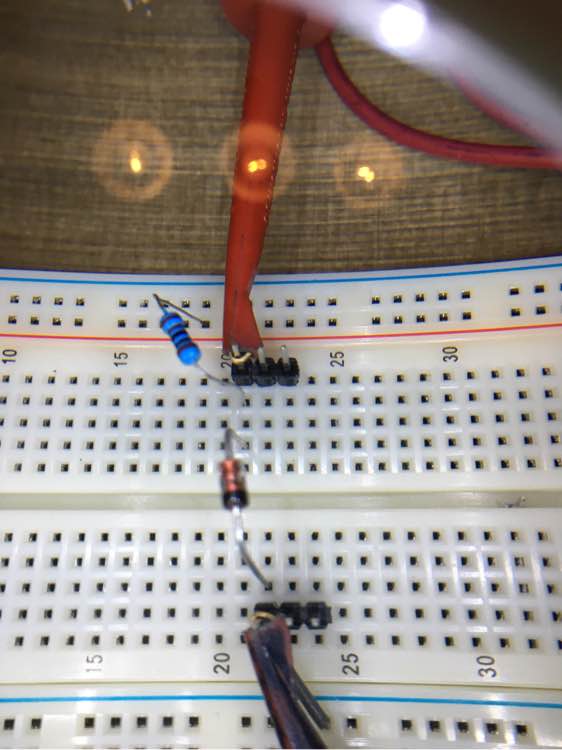

二极管反向截止时电压就是电源电压 如同导线断开，而正向导通时，和导线直接接通就有区别了
在二极管两个端 会出现一个基本恒定的电压（压降），一般0.6V左右 （led二极管比较高 1.7V、3V都是有的不做讨论了）
这个电压去不掉 基本恒定
流过的电流越大 比如10A 二极管消耗（浪费）的功率越多 比如 图中 0.7*10A …… 浪费掉的功率可达7W

整流时 二极管很常用 因为… 便宜
但是消耗是无法避免的，压降越高 浪费越多，这也是为什么充电宝的二极管常使用ss34特种高端二极管的原因，那个压降才0.5V 高贵性能好（要5到8分钱一只）

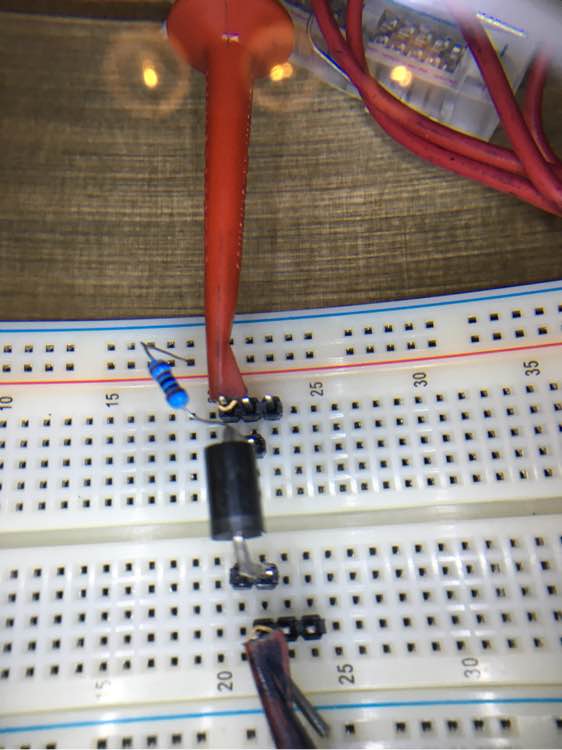

除此之外，还有压降更低的，比如下边这个

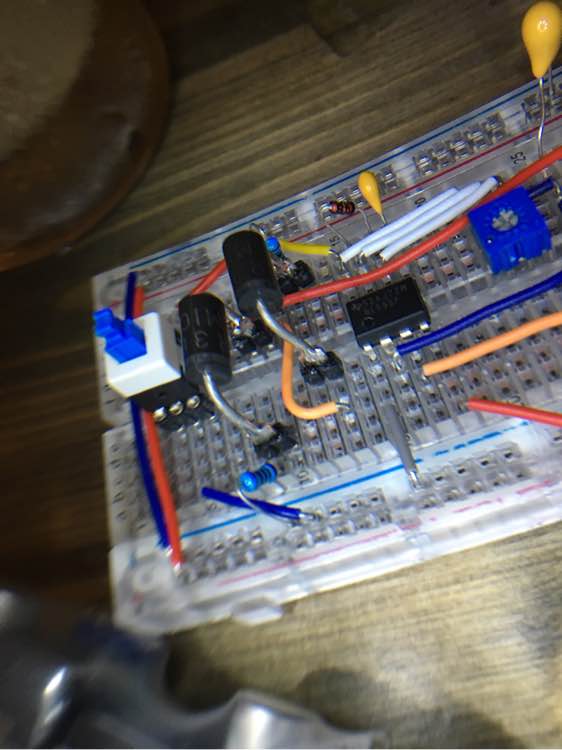

楼主的555交流电源目前就在用这个二极管～ 可以看到 再粗的引脚 只要您想要 没道理插不上去 哪怕是插个鸡腿儿 都没问题啊
二极管还有几个重要属性
通过电流、反向耐压、恢复速度
电流好说，电流大了发热大 烧掉
反向耐压简单，就是电压反过来时二极管“憋住”的能力，有的超过40V憋不住，有的耐压千伏
恢复速度即开关速度，也就是在二极管反向截止后 又来个正向电压 二极管还能不能迅速导通的问题
高耐压 频率低
高电流 频率低
高频率 耐压上不去

一般选购时会挑
1N4148 高速开关管
耐压一般、电流150mA很小、速度几百k吧 不错的（因为最便宜）
1N4007
耐压1000V 电流好像是1A？ 速度炒鸡慢 1K以内，家电里爱用，220V市电整流必备
ss34 肖特基
低压降！ 耐压40V 电流3A 频率 反正比1n4148快～ 耐压低 价格昂贵 贴片的 是最大弱点
1N5819
和ss34差不多 电流1A
其他UF4007（超快恢复 高耐压） FRxxx（同UF4007 慢一点 电流大几倍） 打炮的才用 没必要啦～（UF4007可能可以备一点 1N4007不好用时可以用她）

几分钱的东西 数量不说了，买几个就行（如果卖家不打你的话），别买多了就行 用不上的
下边介绍稳压管，这个就贵了… 而且用得比较多

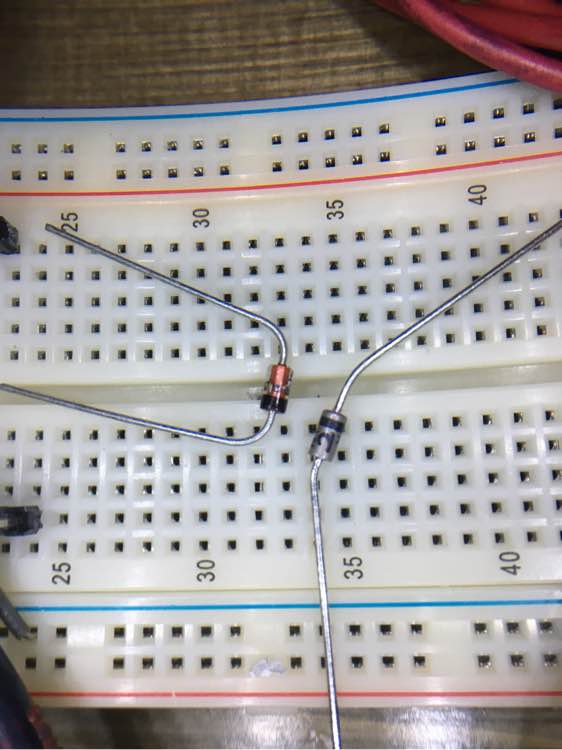

下图 左边进口名牌 右边摩托罗拉（安森美）
……装个B 都差不多的

稳压管是反向截止电压很低 低到好用的二极管
稳压管正向压降也是0.6V左右的，但是反向耐压就不同了，按照需要的电压值（比如3V 5V）度身定制的
而且稳压管一旦超过反向电压，不会像普通二极管一样烧坏，而是继续工作，【受控】的通过电流
受控的意思是： 很简单啦，比如3V的稳压管，超过3V 就放电 放到电压不到3V 稳压管关闭，这样就可以保证电路电压被【钳位】在3V
换句话说 如果电路电压是5V 稳压管会努力工作，多放电流，把电压拉低到3V才休息～ 如果电路电压1.5V…… 稳压管才懒得管你呢【截止】

使用二极管都要注意二极管的功率
稳压管尤其要注意，倒不是说稳压管特别脆弱，主要是因为稳压管使用时电压高，稳压管要反着用，原本正向0.6V电压*电流的功率 在稳压管这里变成了 稳压电压（比如5V）*电流，电流不变 电压比0.6V大多了 功率自然也大多了 不小心点容易烧～ 务必注意
下边演示 稳压管正向压降 证明稳压管一样也是二极管 正向同时 感觉差别不大(注意 串了一个1k的电阻 限流 前边的二极管电路也一样的）
