04-23【基友话题】【先马第三届MOD大赛-水冷】日志 by thepj247
先马吧
全部回复
仅看楼主
level 14
thepj247 楼主
MOD主题
镇楼[滑稽]
硬件到齐[乖]
赞助的水冷件到了，还得买点其它的[汗]
配置表，拿去喷吧[酷]
2017年04月23日 12点04分 1
level 12
完美2014奇迹
[滑稽]膜拜大佬
2017年04月23日 12点04分 2
level 12
UFO中的OFU
辣辣
2017年04月23日 12点04分 3
level 14
thepj247 楼主

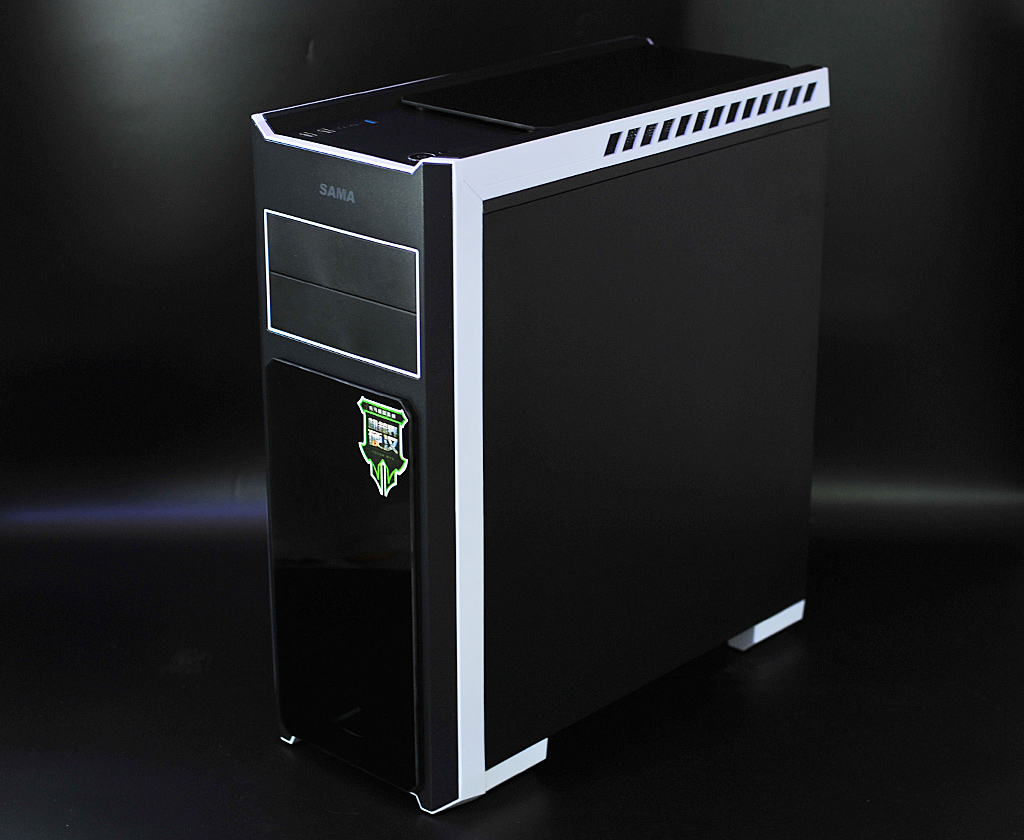

按套路走吧，先晒晒硬件，首先是机箱，塞恩5 白：
塞恩这个貌似貌似是LOL的一个英雄。
说是白色，其实大部分还都是黑色的[呼~]
侧透板为深黑色的亚克力材质，前面和顶部倒是有深黑色钢化玻璃，不走寻常路啊！
2017年04月23日 14点04分 5
level 14
thepj247 楼主
I/O区接口在顶部，有2个USB 2.0，1个USB 3.0、音频接口、电源开关重启按钮、指示灯等
先马的LOGO在正前面
2017年04月23日 14点04分 6
level 14
thepj247 楼主
顶部侧面有独立的散热口
前面的玻璃板其实和面板之间有缝隙，用来散热通风
2017年04月23日 14点04分 7
level 14
thepj247 楼主
露个底[滑稽]，电源风扇位有防尘网，此外支角也是蛮高的
2017年04月23日 14点04分 8
level 14
thepj247 楼主

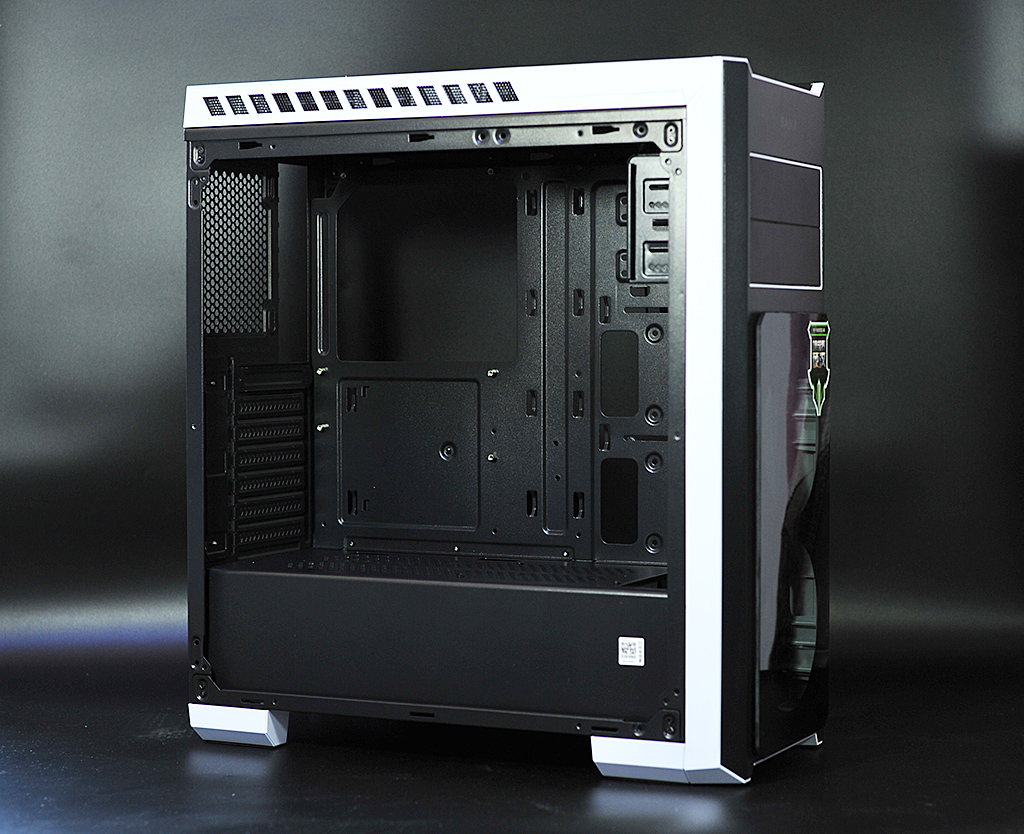

机箱兼容ATX，MATX主板，有独立的电源仓。
电源仓的面板有散热孔

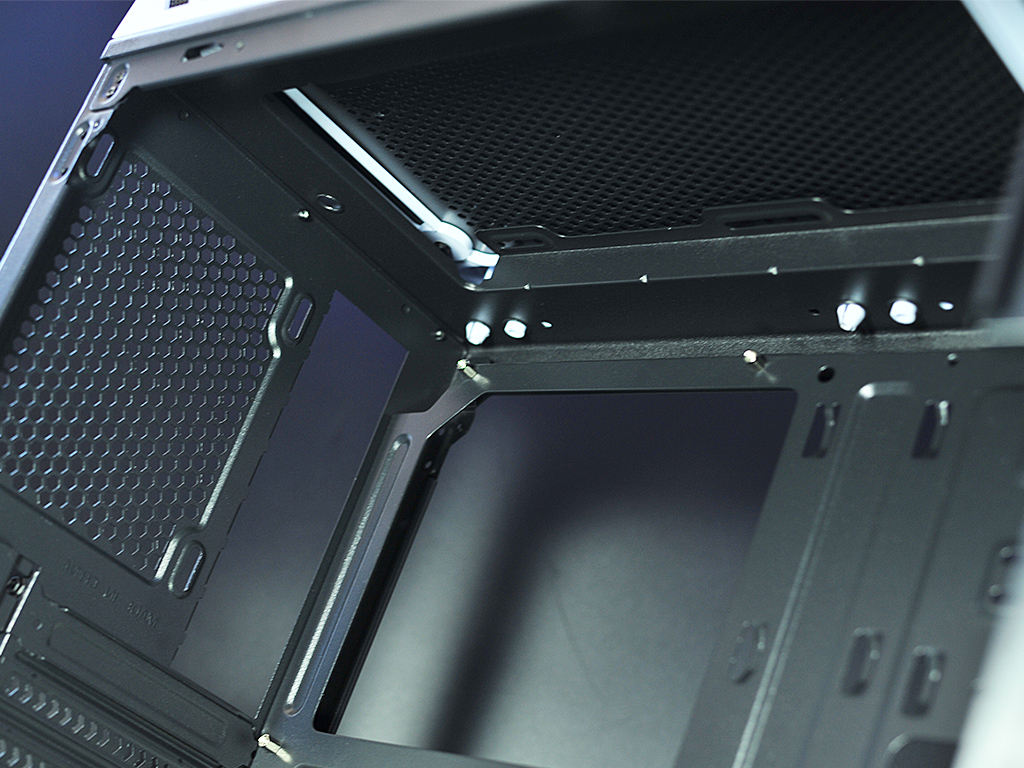

后面可以安装一个12cm风扇或者冷排，顶部支持2个12cm的风扇，但是要安装冷排+风扇的话可能空间不足了，很可能和主板有冲突了。
官方介绍的机箱兼容性：163mm以内的CPU散热器，；400mm以内长度的显卡
2017年04月23日 14点04分 9
level 14
thepj247 楼主

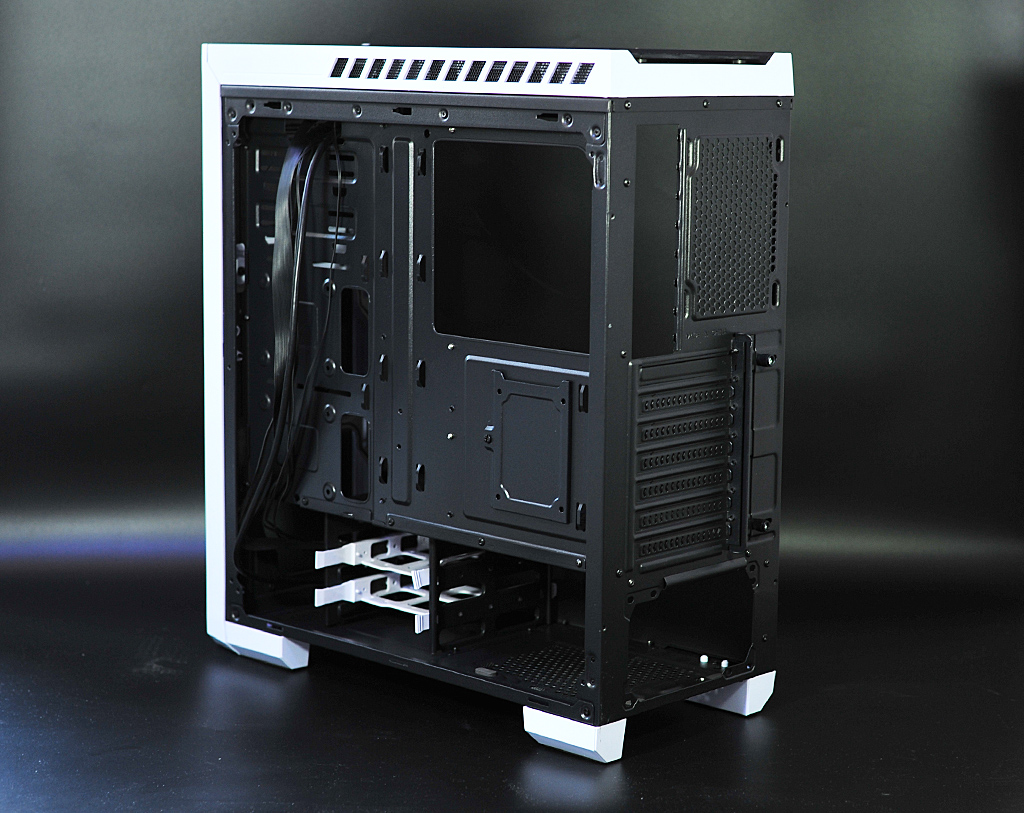

背面可以看到2个3.5寸硬盘架和1个2.5寸硬盘架，此外还可以壁挂2个2.5寸的硬盘
机箱标配了7个PCI拓展槽，标准的中塔机箱，美中不足的是除了一个外都是一次性的。
2017年04月23日 14点04分 11
level 14
thepj247 楼主

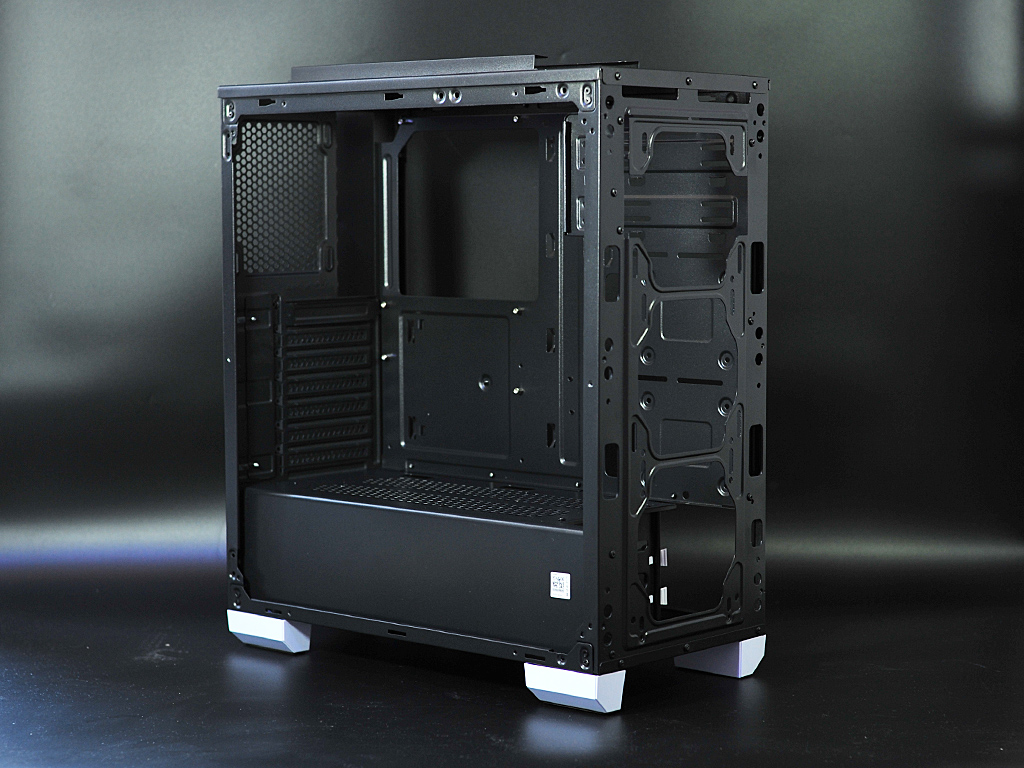

前面板支持2个14cm或者2个12cm风扇，如果不按光驱的话，最多可以支持3个12cm风扇，或者一个360的冷排
2017年04月23日 14点04分 12
level 14
thepj247 楼主

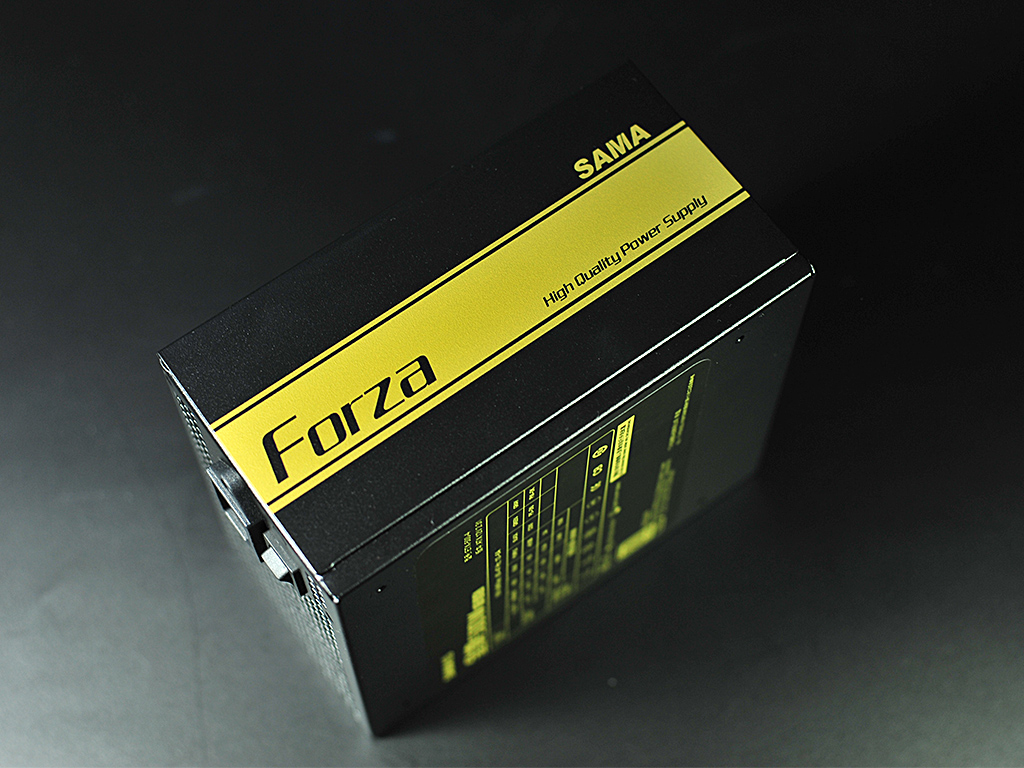

现在500w成兵家必争之地，毕竟现在硬件的功耗都低了，即使是1080TI显卡，现在500w都能带起来了。
现在金牌500W也升级到全模组版，来提高自己的竞争力。[滑稽]

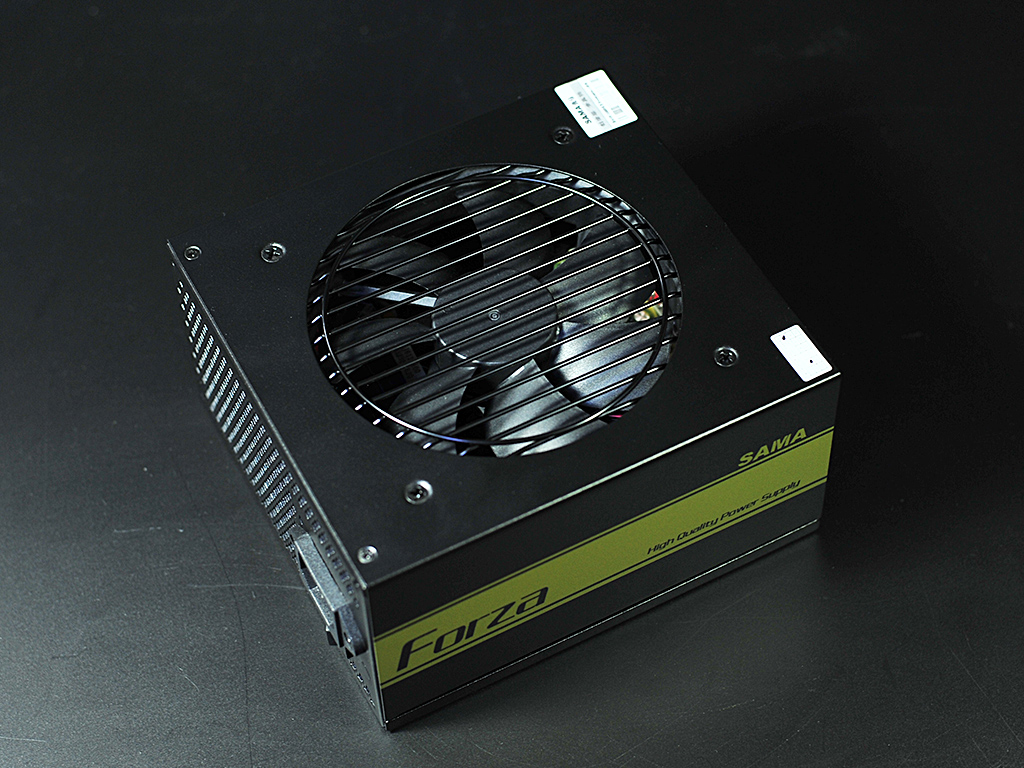

散热风扇为12cm规格
电源出风口采用蜂窝式开孔，标配AC输出的独立开关
2017年04月24日 02点04分 13
level 14
thepj247 楼主
电源侧面
2017年04月24日 02点04分 14
level 14
thepj247 楼主
电源通过80 PLUS金牌认证。
电源铭牌：单路+12V输出设计，+12V输出最高可达40A/480W，+5V与
+3
.3V最高输出分别为15A和24A，联合输出为100W功率，+5V待机输出则为3A/15W规格。
电源就不拆解了，拆解没保修了嘛[乖]
媒体有拆解，拓扑结构为：主动PFC+LLC谐振+同步整流+DC to DC结构，有兴趣可以去查查。
2017年04月24日 02点04分 15
level 14
thepj247 楼主
全模组接口
模组线采用扁平线设计，便于走线，不过模组线的数量相比于电源自身提供的模组接口是比较少的，看来是要鼓励我们自己去做定制线了[惊讶]。
2017年04月24日 02点04分 16
