楼主是一个前光的狂热爱好者，从小学五年级开始就做过一次自己的前光，那时候是用GBP做的，后来因为资源匮乏，不会焊接把排线扯坏了就不了了之了。最近兴起自己改了一个前光的GBA，虽然有进灰等问题，但是感觉也是挺爽的，也算是圆了自己的一个童年梦想！也正因为改造了这个GBA所以在网上搜了很多资料，中文资料很匮乏，英文网站的也有。打算分享给大家。

首先是电路图，想必大家都知道了。。

在想好布局之后就要开始改造机壳了，需要到小一些的十字一字螺丝刀以及最重要的Y字螺丝刀，在机壳上打孔。放上原件，由于不是直播帖子，我就大概说一下
需要用到卧式可调电阻和开关的话，他们长这样的

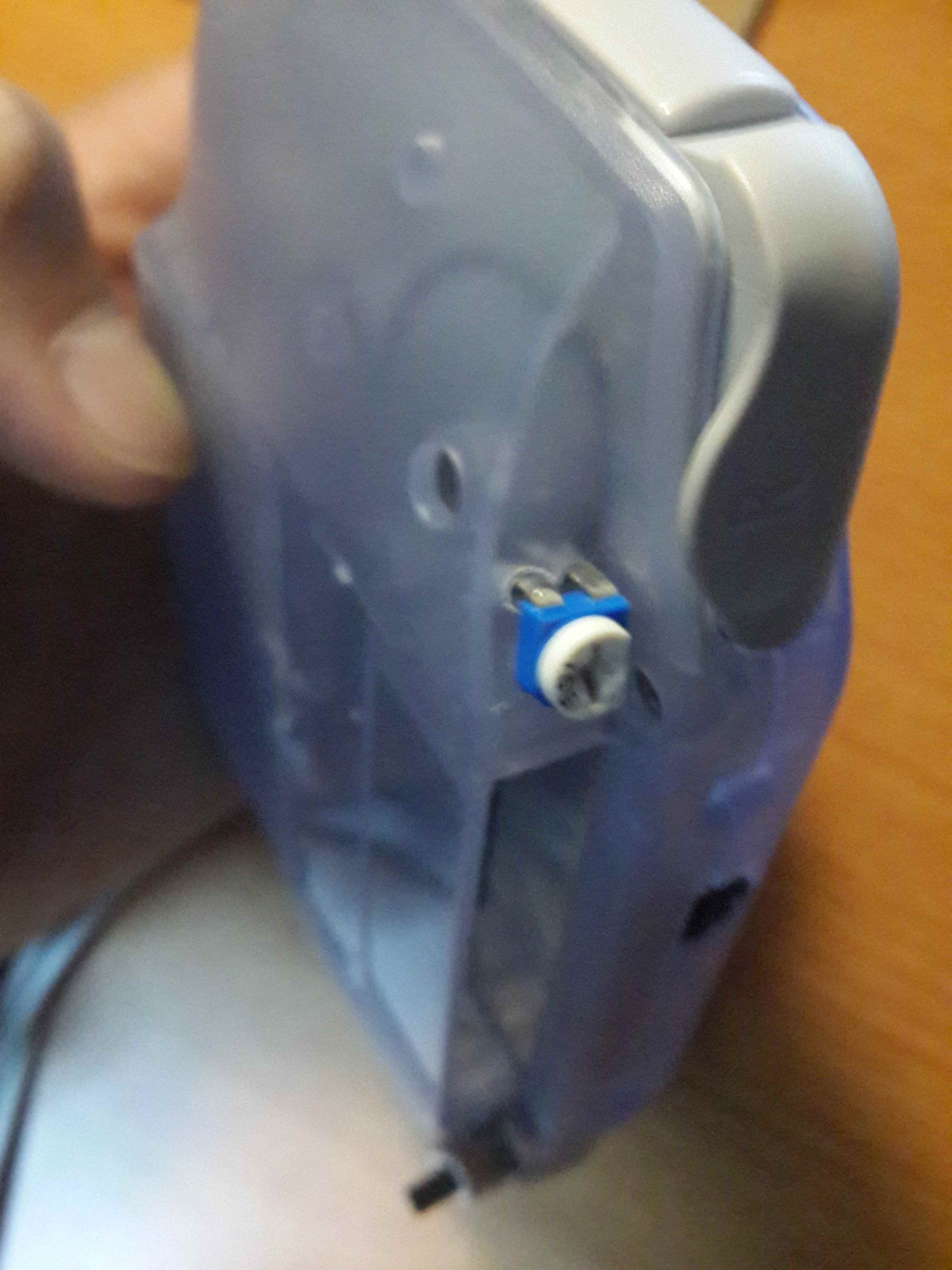

打孔位置

开关我用的是拨动开关小型的，当然你用大的看起来比较装X也是极好的。
开关的对应位置

然后是前光板放置位置的修剪，这要将机子拆开，拆机大家慢慢来应该没什么问题，屏幕的话最好先卸下排线再把主板取出来再拿。

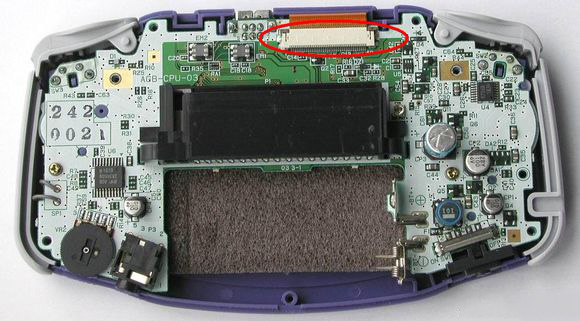

红圈排线，先把两边的小扣子拔一下！
拿出屏幕记得把屏幕后边的海绵刮掉，一定要细心慢慢来，刮掉后屏幕就不会被压的太死了

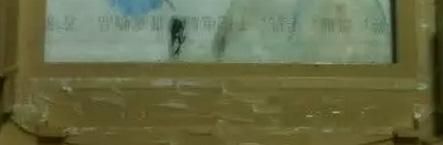

然后开始修整前机壳屏幕位置，红色的需要去除，蓝色的保留，用来支撑固定前光板。
修整后

到了焊接部分，要准备好电烙铁，焊锡，松香，电线（最好用漆包线，耳机里有，比较细好隐藏）。这些怎么用的话大家自行度娘吧。
我们要从GBA或者GBC上找到可用的稳定5V电压源，前往不要直接接到电池上，电压不稳定，其次电压也不够。
1GBA上的5V电压源，
取电位置（这个位置我从外国网站知道的，类似于前光装置afterburner的取电，据说在用GB，GBC卡带时，这里会跳转到3V，然而我接上并没有问题）分别是GND 和S2
第二种是GBA上的3V电压源
选取看个人的选择
2 GBC的5V电源选取
分别在电路板上的1号和32号，也就是第一和最后一个脚取，32为地，1为正极
图我用了GIF大神的，不知道他会不会怪我。谢谢大神。
3关于前光板普遍的电压电流等。GBASP的前光板使用电压是4.878V，电流18.6ma（wsc改装大神
Duyes测出来的，我也是借用的。。）

最后一步就是按照之前的布局和电路图把各种元件，焊接或者安装倒机壳上，最好能有万用表测一下电路的通断以及前光板的好坏，当电路连接完成以后，最好先放入电池测试一下在安装上去。安装的时候能用橡胶手套的就用手套，减少进灰。

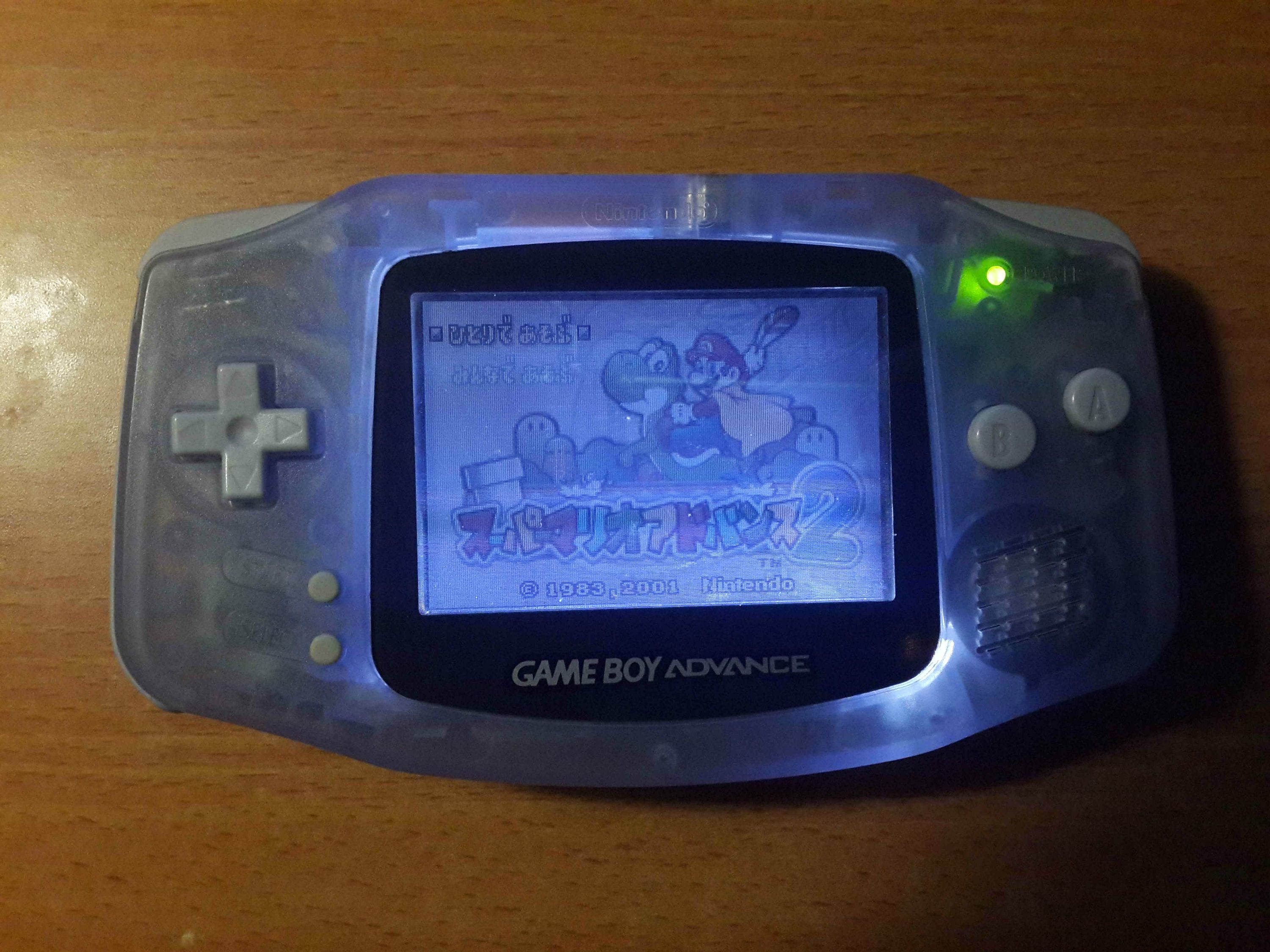

秀一下我的成果，前光GBA。还没做GBC，GBC应该也是一样的道理。

在分享一些心得
1 最好别用原装壳改造，心痛。
2 橡胶手套可以用来擦前光板。
3 如果前光板LED焊坏了，可以选用小型贴片LED代替。或许会比原先的效果更好
资料借鉴
1 Duyes前辈的WSC前光改造贴 https://tieba.baidu.com/p/2798785997
2 侏儒有爱贼前辈的改前光gba教程，已经被删除，只能从快照看到
3 lingbobo114前辈的改前光GBC教程 https://tieba.baidu.com/p/3107712551?pid=52273830707&cid=0#52273830707
4 黑巴适afterburner资料 http://www.tgbus.com/htm/GBA/hw/diy/2004128144813-1.html
5 国外Benheck论坛的Bibin前辈的How to: frontlight your GBA (no 56k)
http://forums.benheck.com/viewtopic.php?t=27338
6 gif前辈的GBC改造帖 http://blog.sina.com.cn/s/blog_478636490101bcrn.html
我没有经过他们的同意就用了他们的资料，如果有冒犯请和我说声。
