详细的步骤就懒得写了，因为中间过程没怎么拍照，所以这次只写一些比较重要的，有不明白的可以联系我
前阵子弄了一个WSC，就是屏幕太暗了，为了不瞎眼，趁着周日下午太阳不错，准备给其加上前光板
WSC拆机非常容易，北面6个螺丝拧下就好，特别注意电池仓那块有卡扣，我就不小心弄断了一个~
拆下后盖，拿下电路板，就可以看到带有液晶屏的前板
在挨着喇叭的地方注意用刀子划掉一部分，要不SP的前光板会放不下
我选用的前光板是GBASP上拆下来的，因为拆卸不当，废了俩GBASP~不过也无所谓了
前光板的使用电压和电流在GBASP上通过万用表测量
这里直接给大家数据
GBASP的前光板使用电压是4.878V，电流18.6ma，R约等于262欧姆。
OK，知道以上数据后就好办了。

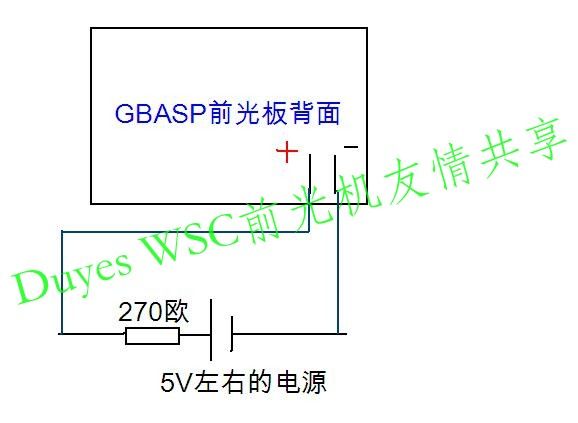

因为当时没拍照，这里就画个简单的图了
GBASP的前光板拆下来后，实际大小比需求要宽一点，所以用剪刀剪掉平行金属的那个边一点就行了！
WSC是一节电池供电，这个取电是相当的难取，主板上找了半天也没找到，最后发现其实这个5V左右的电压在升压模块处最好搞

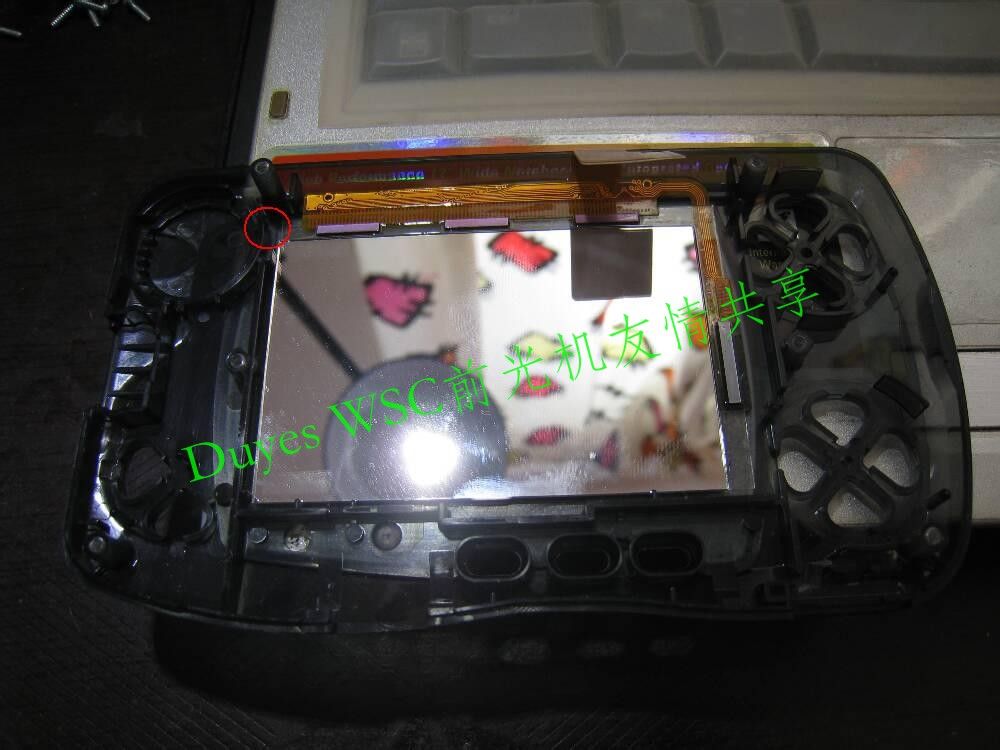

正极就选定下图的红圈处，负极就不标注了，直接去电池负极焊上就行了。
不过大家记得在电路上串联上270欧的限流电阻，要不烧了可别找我！

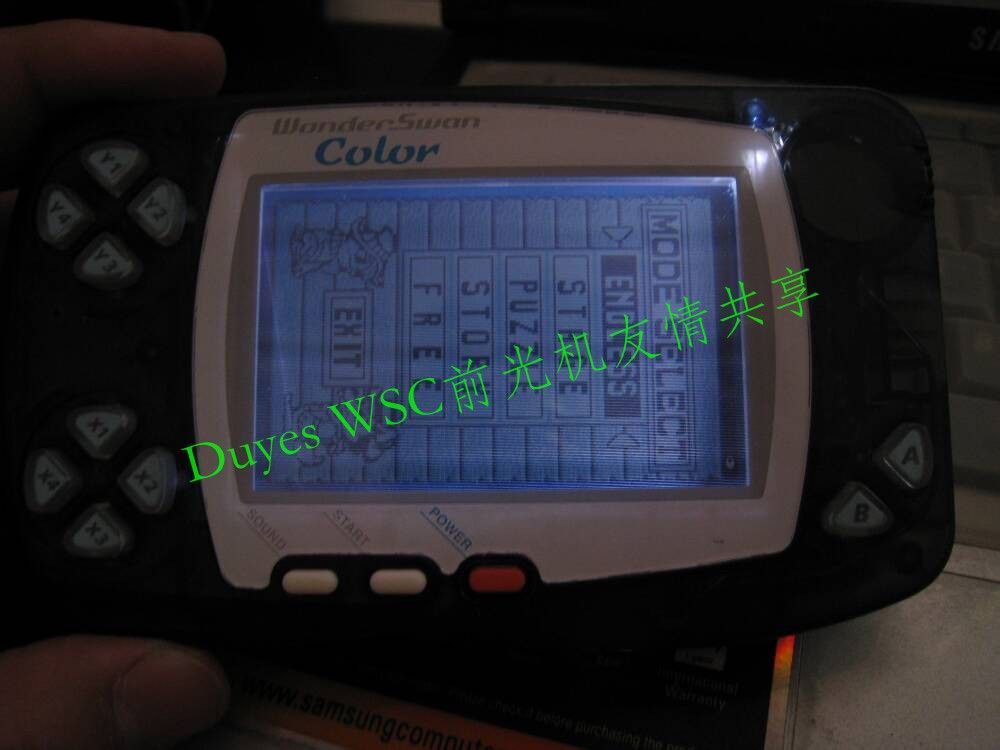

完成以后就是这种效果了，也没有贴偏光片，我感觉效果还不错
实际效果比SP亮度要低一点，但是晚上看挺舒服的，白天用也没问题！
最后咨询一下大家，这台机器按住START后开机，全屏黑色，不出现设置菜单不知道怎么回事。。
请懂的兄弟不吝赐教，谢谢！
