阻容降压电路原理是利用电容的容抗来实现分压限流，但在输出端整流滤波后，输入电流波形不再是正弦波，所以不能再简单使用容抗公式进行计算，可以根据电路原理，使用两种方法来进行计算：
第一种，全部使用基本原理。假定阻容降压LED灯是N颗灯珠串联，每颗白色灯珠工作时电压为3.2v，全桥工作时分压约2v，电容容量为C，我们可以计算分压电容在每秒充放电流过的电量，而单位时间流过的电量就是电流。电容充放电的电量只与最高电压和最低电压有关，与期间的电压波形无关，220v交流的最大电压为311v，全桥分压约2v，N颗白色灯珠分压3.2N，所以电容上分压最大值为311-2-3.2N，电容充满时，电量为(311-2-3.2N)*C，交流电为50Hz，每周期对电容充放电各两次（正反各一次），每次的电量都会经过全桥整流，也就是每周期4次，每秒就是200次，所以，每秒流过的电量（也就是电流）为200*(311-2-3.2N)*C。
第二种，修正容抗计算。如果一个正弦波交流电路有效电压为U，电容容量为C，则容抗为1/(2πfC)，电流为2πfCU。在这里需要特别说明，交流电的有效电流一般情况下是针对纯电阻电路而言的，也就是说在纯电阻上消耗的功率与直流电在同一电阻上消耗的功率相等，交流电的有效电流就与直流电的电流相等，如果通过电阻的正弦波电流的最大电流为Imax，有效电流为I0，平均电流为I1，则Imax=1.414*I0，Imax=1.571*I1，I1=0.9*I0；而电容上的电流波形超前于电压π/2，也就是说，电容是每1/4周期充电、1/4周期放电，有电流但不消耗电能，电流的大小还可以用电阻上的电流公式，但它不再代表消耗的能量等效；所以如果我们串联一个电容，保持电容上的电流波形仍为正弦波，在另一头用全桥整流滤波得到稳定的直流，该直流的电流应该是电容上的平均电流，即1.8πfCU。第一种方法中说了，流过的电量只与电容上的最高电压和最低电压有关，与期间的电压波形无关，所以阻容降压电路我们也可以将非正弦波电流按电容上的最大电压等效过来，原来的U是220v，电容等效分压就是220*(311-2-3.2N)/311，最后得到LED上电流为1.8πfC*220*(311-2-3.2N)/311=200*(311-2-3.2N)*C。

@alvin7890 最后计算的是经过整流滤波后的直流电流，对LED来说，不再存在有效值平均值的问题，对输入电流来说，是平均值，但因为电容的存在，消耗的电能不再是电流乘220v，而是全桥和LED分压乘以电流（电阻的消耗很小，可以分开计算）。

长知识了

C=15i

好复杂，计算不来，我做阻容降压，电容按照1UF70毫安算，电容小的时候，电阻就取小些。不过接电的时候的大电流不好弄

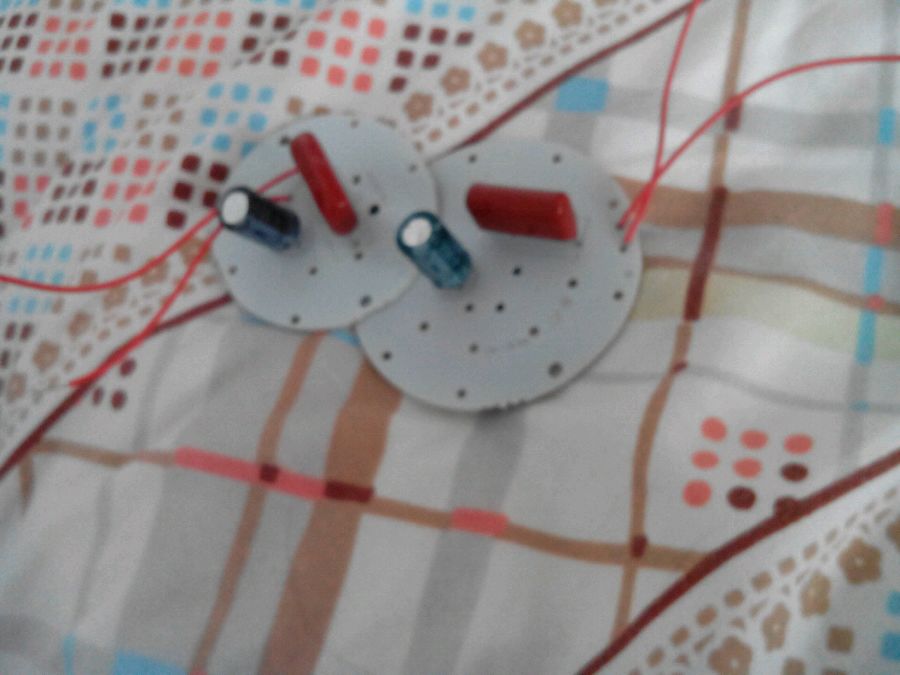

我买的2835LED贴片，27贴的，为什么滤波电容使用250V10μF的？17贴的用100V47μF，差不多吧。这个电容值不是按电流算的吗？按电流算的话17贴跟27贴负载电流应该都一样吧

mark

学习了，长知识！

@狐说笆道 给个联系方式，上次说的50元话费，说到做到

阻容电路简单 但效率太低了 用功率计测试后就知道有多浪费了

楼主好厉害

这种10W灯难道没有十瓦。

果断收藏

好想自己也能达到自己设计电路啊，但不知从哪一个方位入手？求老师傅指点，分享一下心得
