ESSCA软件服务｜天然裂缝储层试井解释
作者：胡博
1、Saphir中的天然裂缝模型
试井解释中主要通过储层模型中的双孔模型来进行解释（如图1），Saphir的双孔标准模型一共有3种，分别为：双孔拟稳态、双孔板状流与双孔球形流。这3种模型的区别主要在于裂缝与基质的接触关系不同，如图2- 4所示（绿色为基质，白色为裂缝）。其中，第一种模型是我们解释中常用到的，具体分析时，可以根据曲线的形态来选择相应的模型进行解释，祥见第5部分。
6 天前 上传下载附件 (88.02 KB)
2、天然裂缝储层试井导数曲线形态

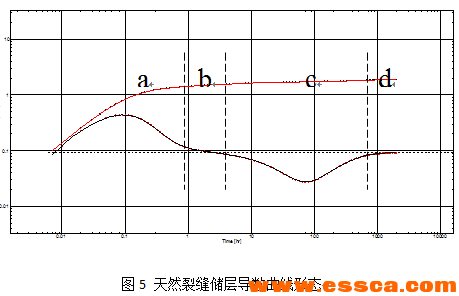

双孔模型体现在试井导数曲线上，主要分为4个阶段：
6 天前 上传下载附件 (8.95 KB)
a段为早期井筒流动段。
b段为裂缝径向流段，导数曲线上出现水平直线段。当表皮接近0、井储系数较小、窜流系数较小(基质向裂缝的窜流发生较迟)、弹性储能比较大（裂缝中有充分的液体供给）时，就可以出现裂缝径向流；
c段为基质向裂缝窜流的过渡段，导出曲线出现下凹的特征。即裂缝系统中采出液体后压力下降，基质系统开始向裂缝系统补给液体，缓和压力的下降；
d段为总系统径向流段，导数曲线上出现水平直线段。即窜流过程稳定以后，裂缝和基质系统中的流体同时参与压力变化过程，出现总系统径向流段。
3、天然裂缝模型的主要参数及对导数曲线形态的影响
试井解释中主要通过两个参数来描述天然裂缝储层流体的复杂流动特征，分别为储能比ω与窜流系数λ，ω主要描述裂缝系统的储集能力与总系统的储集能力的比值，而λ主要描述基质向裂缝的窜流能力。其公式分别为：
6 天前 上传下载附件 (5.61 KB)
其中，a是基质岩块的形状因子，下标f、m分别代表裂缝与基质。

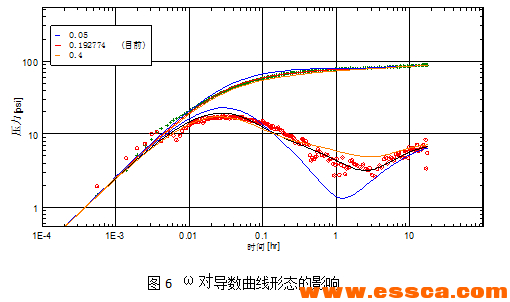

储能比ω越小，导数曲线下凹越深。
6 天前 上传下载附件 (12.43 KB)

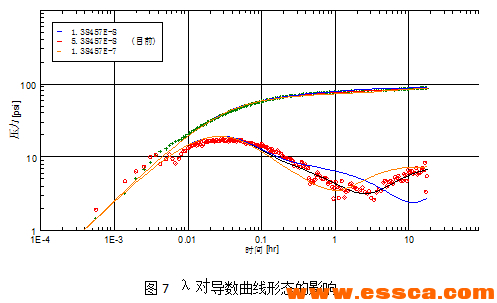

窜流系数λ越大，导数曲线下凹发生的越早。
6 天前 上传下载附件 (11.8 KB)
4、Saphir软件拟合双孔模型的快捷按钮
在Saphir中，可以通过点击模型拟合界面中ω与λ参数右侧的辅助功能按钮，快速描出曲线凹陷位置来给定ω与λ的初值，进而提高曲线拟合速度与精度，如下图所示。
6 天前 上传下载附件 (62.69 KB)
打开界面后，通过鼠标拖拽曲线即可，如下图所示。
6 天前 上传下载附件 (51.1 KB)
5、3种双孔模型导数曲线形态
在相同的ω与λ值情况下，双孔拟稳态模型曲线下凹较深，且凹陷两侧对称。
6 天前 上传下载附件 (10.77 KB)

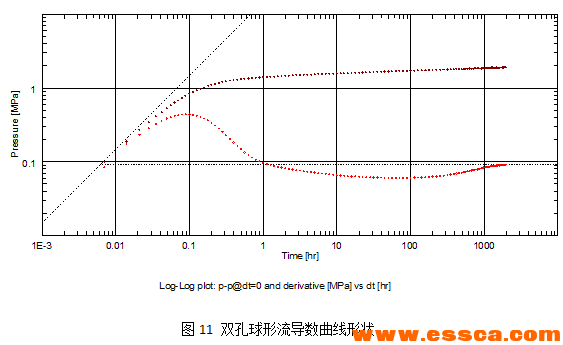

双孔球形流模型曲线下凹较平缓。
6 天前 上传下载附件 (10.59 KB)
双孔板状流模型，曲线下凹较平缓且凹陷偏向右侧。
详见：http://www.essca.com/forum.php?mod=viewthread&tid=2124&extra=page%3D1
-----------------------------------------------------
欢迎亲爱的小伙伴来稿，采用了，可以积分换话费哦 ^3^
谢谢扫描下面的二维码，关注阿什卡微信号，阿什卡原创文章欢迎随便转发！
