新手报道:田宫中期虎-蓝牙试验
静改动吧
全部回复
仅看楼主
level 13
Colt1979 楼主
以前囤的田伯伯35194，当时配了牛魔王的防磁和沃雅的蚀刻片，RB的炮管和机枪，以上为背景。现在有个同事在学习单片机，向俺提出合作意向，最后决定，就它了。
2015年03月12日 10点03分 1
level 13
Colt1979 楼主
为了降低难度，动力部分选用了田宫的工作乐
2015年03月12日 10点03分 2
level 13
Colt1979 楼主

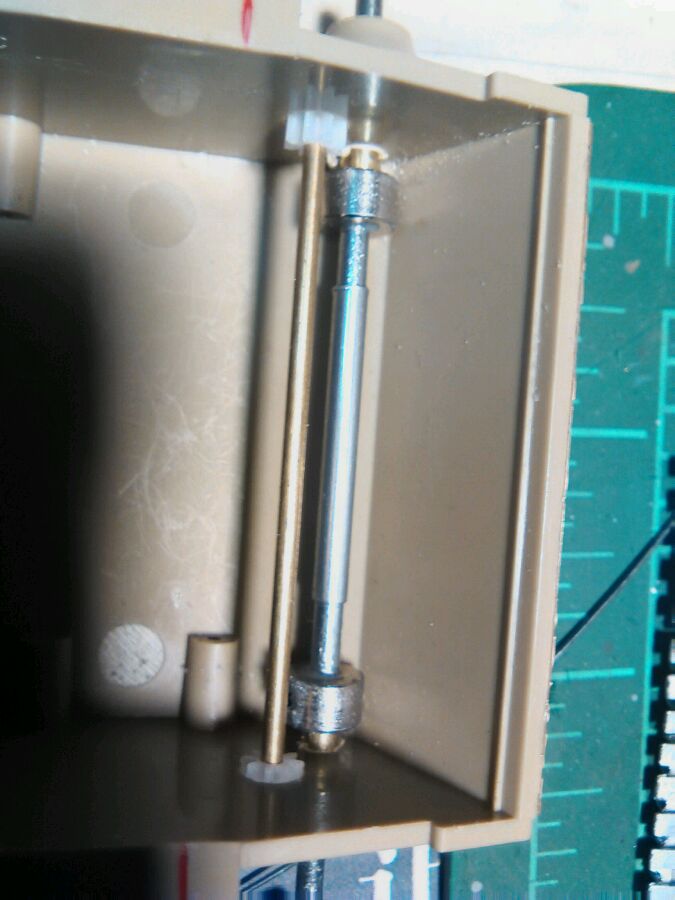

在四眼家买了金属履带，钢丝，轴承啥的，结果到货后发现，由于空间限制，不能用工作乐直接驱动主动轮，于是又在TB上买了齿轮，轴套啥的。等待到货期间，先把扭杆悬挂做了
2015年03月12日 10点03分 3
level 13
Colt1979 楼主

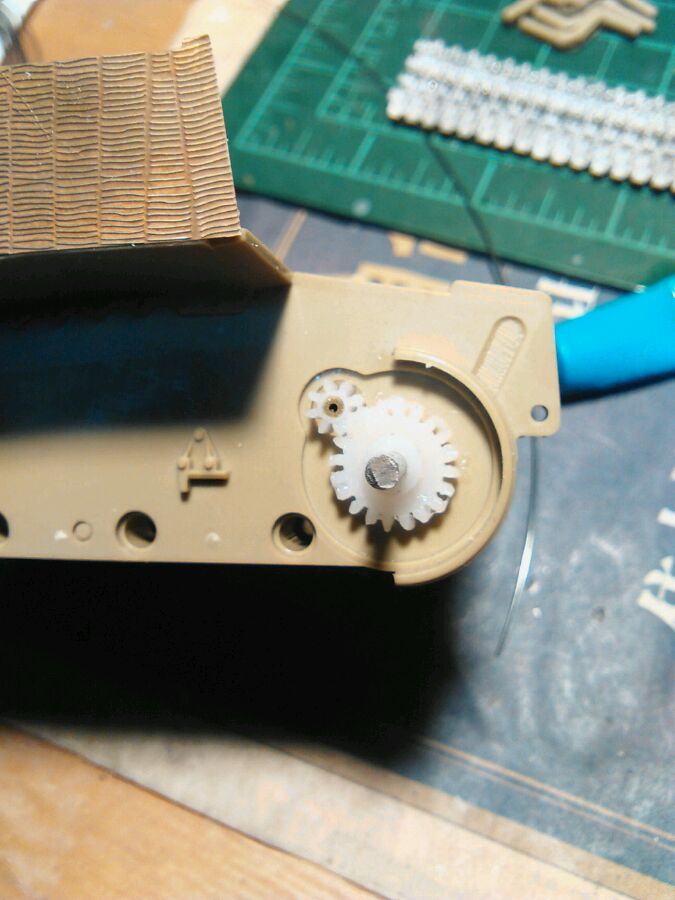

工作乐输出轴截短，外壳磨薄，采用两级齿轮驱动主动轮
2015年03月12日 11点03分 4
Colt1979
忘了说明，主动轮轴用得是2.5mm不锈钢焊条，小齿轮轴是1.9mm铜管
2015年03月12日 11点03分
level 13
Colt1979 楼主
主动轮内部扩孔，侧面打洞，用带锁紧的联轴器
2015年03月12日 11点03分 5
level 13
Colt1979 楼主
八个中间的行走轮扩孔，安装2.5mm轴承，外径5mm。改造前后对比见图
2015年03月12日 11点03分 6
level 13
Colt1979 楼主

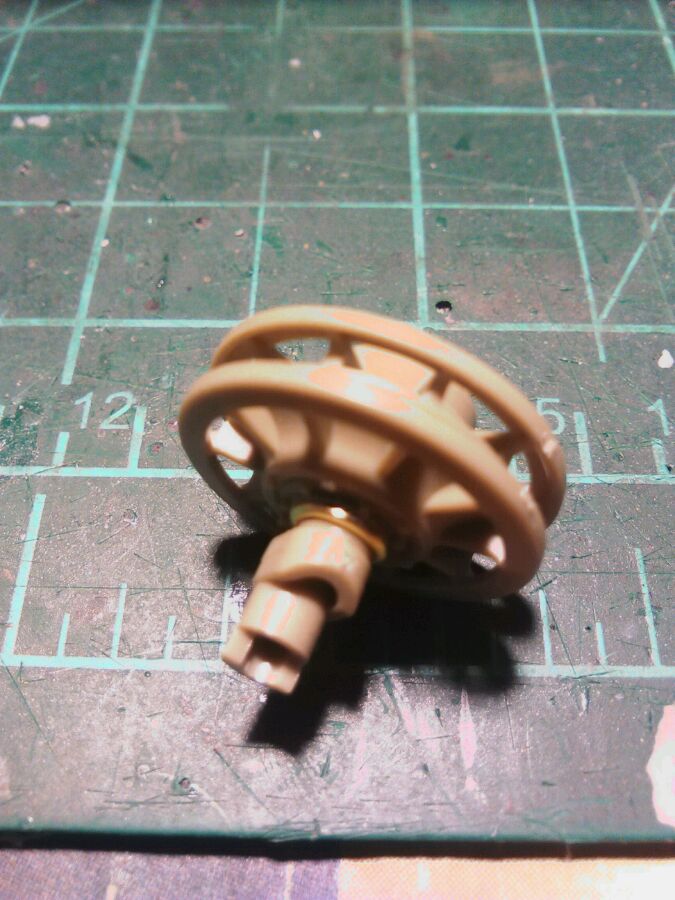

诱导轮也是扩孔，埋轴承，2.5mm的
2015年03月12日 11点03分 7
Colt1979
回复 strong131313 :就是内径２.5外径6的轴承，没有型号。
2015年03月23日 15点03分
strong131313
@Colt1979 ＠(￣-￣)＠好吧
2015年03月24日 00点03分
level 13
Colt1979 楼主
底盘完工，试了一下，悬挂有点硬，扭杆的位置倒还合适，高度基本上在切除的定位销处
2015年03月12日 11点03分 8
LooksSoYaung
你这悬挂发硬是必然的，扭杆应该延长到对面，扭杆短了会偏硬——虎式负重轮很多，加起来硬上加硬。
2015年03月19日 06点03分
Colt1979
@LooksSoYaung 第一次，没经验
2015年03月19日 13点03分
ssg101
请问一下楼主履带的品牌，原来买了一个spade ace的，结果发现主动轮绕上履带总是跳齿，没办法一圈全部啮合上，单节金属履带的宽度比原厂的设计要小一点点。请问lz有碰到过这种情况吗？谢谢啦
2016年03月09日 12点03分
Colt1979
回复 ssg101 ：我用的也是这个牌子的，96节时跳齿比较明显，后来去了两节，有所改善
2016年03月09日 16点03分
level 9
日日度娘生XX
路轮怎么固定在狗腿上？中孔粘住？狗腿能进2.5轴承吗？是不是要磨细？
2015年03月18日 18点03分 11
Colt1979
轴承内孔２.5刚刚好，不用磨轴。直接摁上稍有点松，点了点啫哩胶
2015年03月19日 00点03分
level 13
Colt1979 楼主
开关和充电接口留在发动机检修门下面，等电池的时候先把安装板做了。
首上埋了俩沉头螺丝，对应位置做了两个卡扣

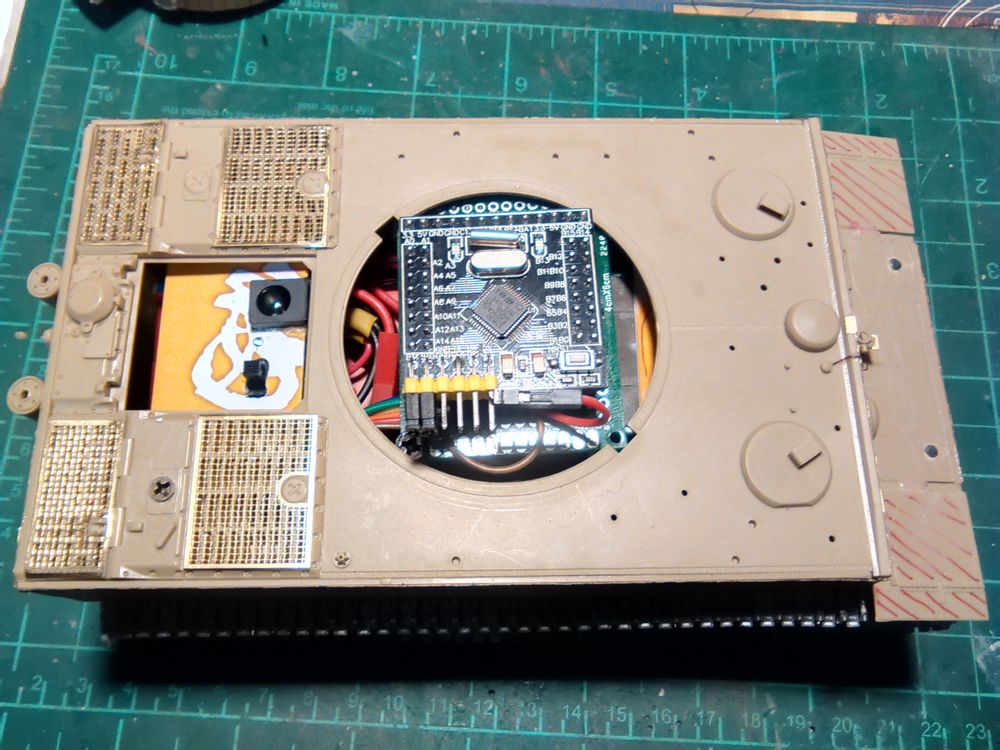

用了个4*6的万用洞洞板，把中控布置到炮塔里了，焊了两个6口排线，用来连蓝牙模块和电调，跳线焊得眼晕。实在没空间装舵机了，炮塔旋转和主炮俯仰只好取消了
2015年03月19日 05点03分 12
level 13
Colt1979 楼主

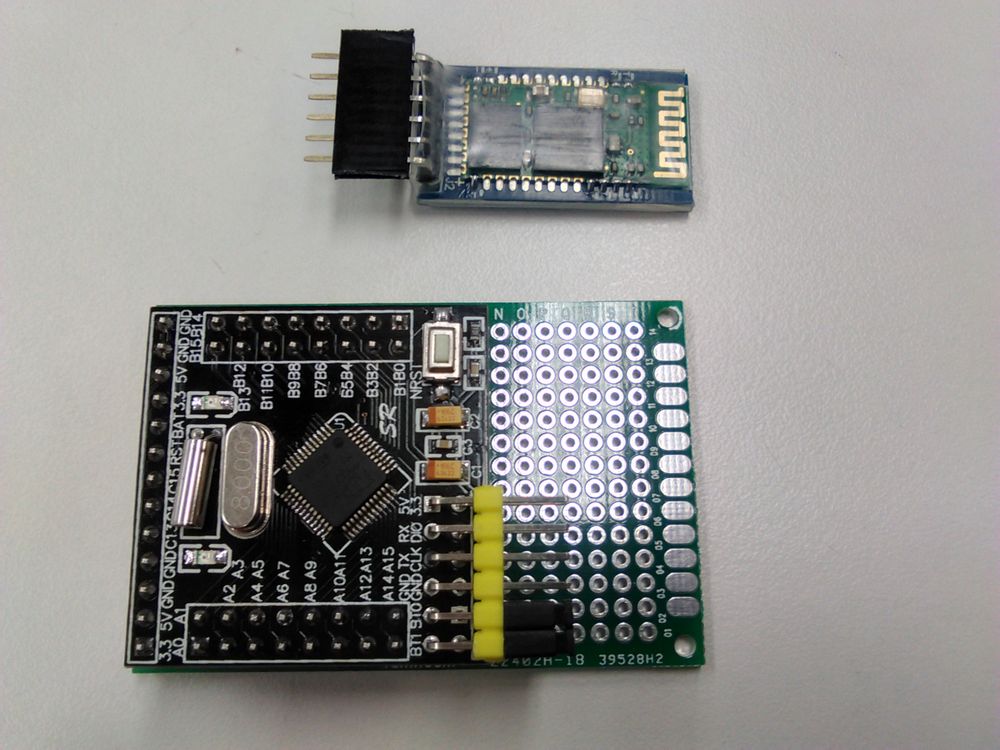

蓝牙模块和中控，STM32单片机

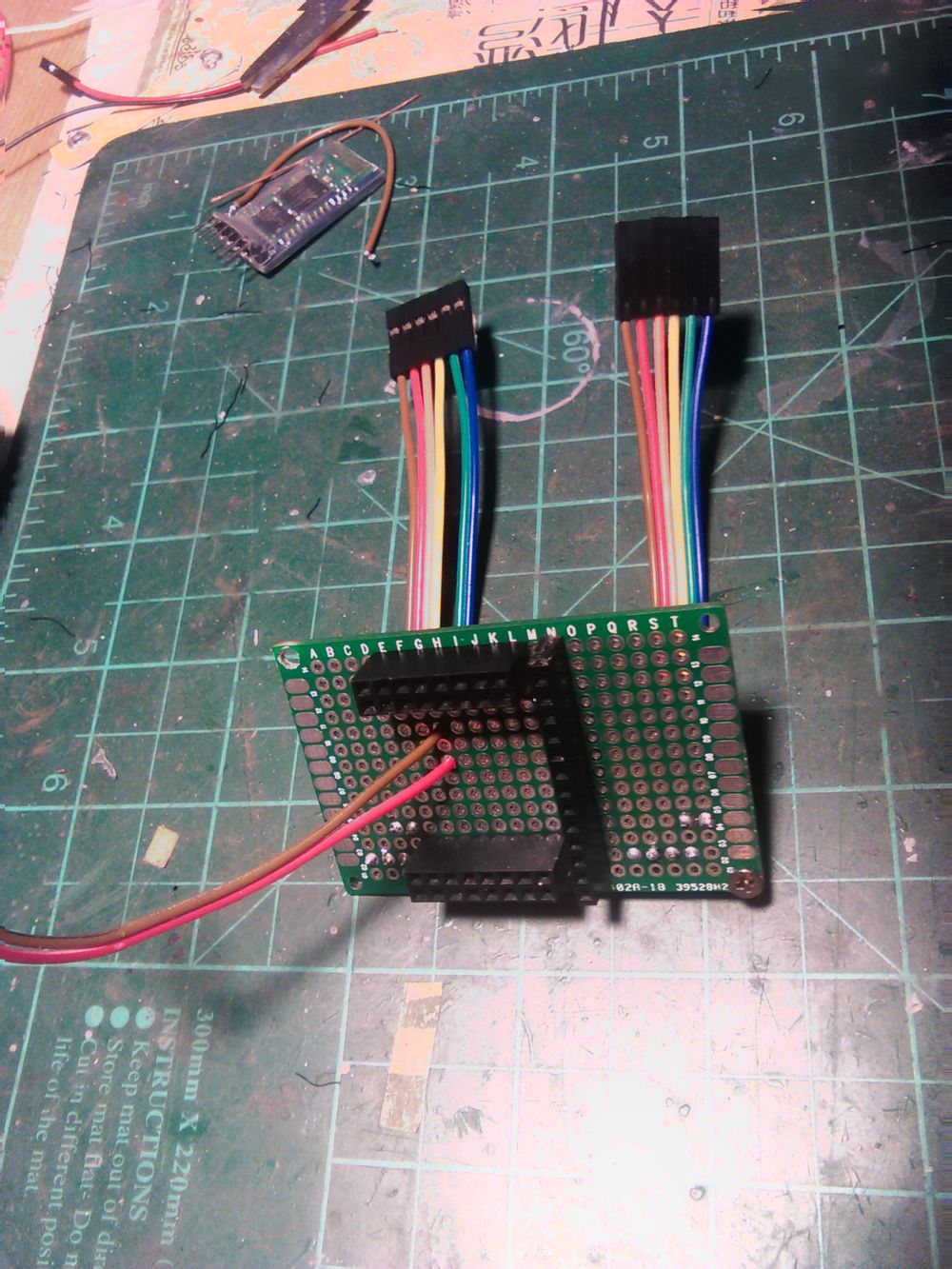

焊完排线和插座的万用板
2015年03月19日 05点03分 13
Colt1979
@fdsg190 刚刚好
2015年03月22日 02点03分
星星的旅程😁
用STM32简直就是浪费资源，，，STC11足矣[哼]2.9一片
2016年03月10日 10点03分
level 13
Colt1979 楼主

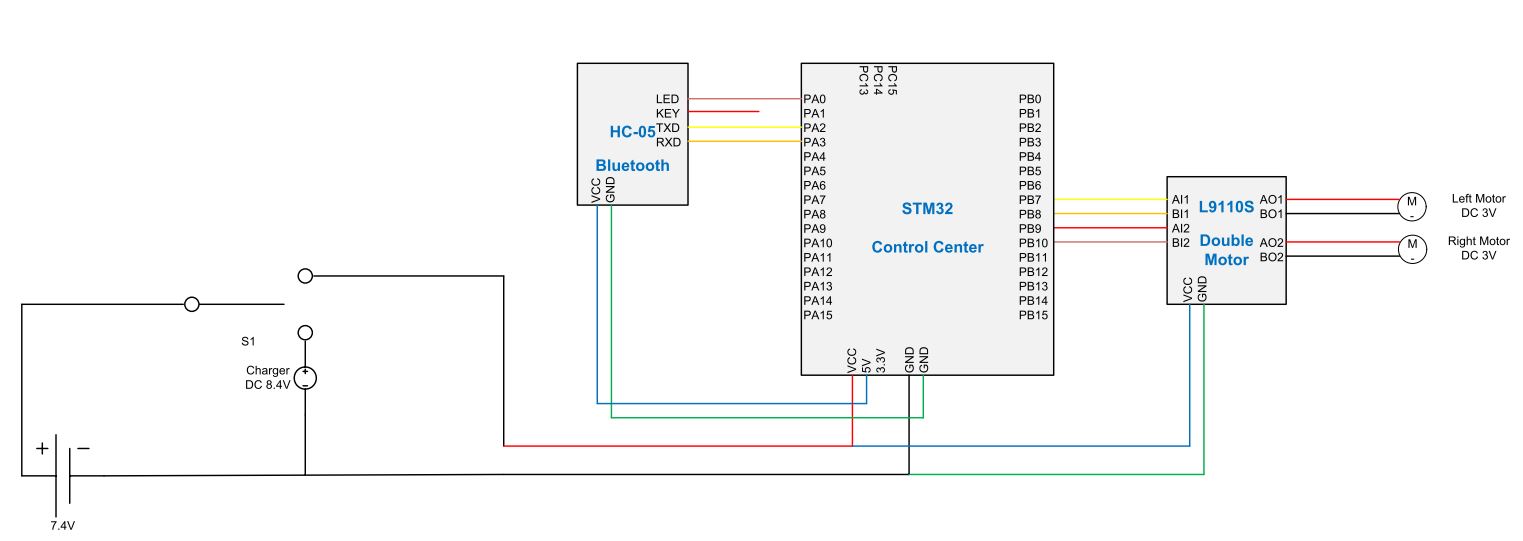

发个电路图
2015年03月23日 05点03分 14
level 12
十八架九九舰爆
蓝牙控制就可以手机遥控么
2015年04月04日 15点04分 15
Colt1979
对啊，俺们同事做了个app，虽然比较简陋，但是控制方向和调速都可以的
2015年04月04日 23点04分
level 11
bjimkl
我想问你们的田宫工作乐是在哪里买的，怎么淘宝上搜不到
2015年04月23日 15点04分 16
Colt1979
我是过年前买的，现在确实搜不到了，可能断货了
2015年04月23日 22点04分
level 13
就爱模1型
牛，有空找你
2015年04月23日 16点04分 17
level 9
星星的旅程😁
APP可以共享吗？
2016年03月09日 10点03分 18
level 12
akwsd
咋没上视频
2016年03月10日 15点03分 19
