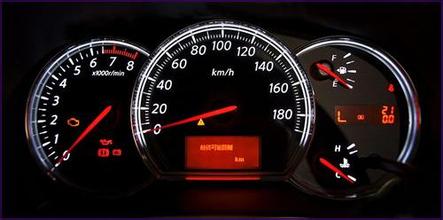

不同汽车仪表板的仪表不尽相同，但是一般汽车的常规仪表有车速里程表、转速表、机油压力表、水温表、燃油表、充电表等。现代汽车上，汽车仪表还需要装置稳压器，专门用来稳定仪表电源的电压，抑制波动幅度，以保证汽车仪表的精确性。另外，大部分仪表显示的依据来自传感器，传感装置根据被监测对象的状态变化而改变其电阻值，通过仪表表述出来。仪表板中最显眼的是车速里程表，它表示汽车的时速，单位是km/h（公里/小时），美规车是英里制不过在傲卡销售的美规车都在交付客户之前进行了原厂的公里制改装，方便客户用车。
按汽车仪表的工作原理不同，可大致分为三代。第一代汽车仪表是机械机芯表；第二代汽车仪表称为电气式仪表；第三代为全数字汽车仪表，他是一种网络化、智能化的仪表，其功能更加强大，显示内容更加丰富，线束链接更加简单。
第三代仪表可以利用LCD液晶屏直接显示图形或文字信息。同时他还有智能处理单元，可以与汽车其它控制单元交互信息。
汽车仪表的功能就是获取需要的数据并采用合适的方式显示出来。以前的仪表一般限制在3~4个量的显示和4~5个警告功能，现在新式仪表则达到有约40个警告监测功能。
不同的信息由不同的获取方式和显示方式，目前新式仪表信息获取方式主要有三种：通过车身总线传输；通过A/D采样转化；通过IO状态变化获取。
仪表板上机油压力表、水温表和燃油表都是直接与发动机工作有关的仪表，它们各自都有相应的传感器将监察对象的信息反映在仪表上。
机油压力表
机油压力表是显示机油压力的仪表，单位是kPa(千帕)。机油压力表传感器是一种压阻式传感器，用螺纹固连在发动机机油管路上。由机油压力推动接触片在电阻上移动，使阻值变化从而影响到通过仪表到地的电流量，驱动指针摆动。由于机油压力有一定的压力范围，为了清晰明了，有许多汽车的机油压力表用指示灯表示，如果发动机运转时它仍然亮着，就表示发动机润滑系统可能不正常了。
水温表
水温表是显示冷却水温度的仪表，单位是℃(摄氏度)。它的传感器是一种热敏电阻式传感器，用螺纹固定在发动机冷却水道上。热敏电阻决定了流经水温表线圈绕组的电流大小，从而驱动表头指针摆动。以前汽车发动机的冷却水都是用自来水来充当，很多汽车发动机冷却系统都用专门的冷却液，因此也称为冷却液温度表。
燃油表
燃油表是显示油箱内的油量的仪表，单位是L(升)，指针指向“F”，表示满油，指向“E”，表示无油；也有用1/1、1/2、0分别表示满油、半箱油和无油。燃油表内有两个线圈，分别在“F”与“E”一侧，传感器是一个由浮子高度控制的可变电阻，阻值变化决定两个线圈的磁力线强弱，也就决定了指针的偏转方向。
转速表
转速表与车速里程表对称地放置在一起。转速表是按照磁性原理工作的，它接收点火线圈中初级电流中断时产生的脉冲信号，并将此信号转换为可显示的转速值。发动机转速越快，点火线圈产生的脉冲次数越多，表上显示的转速值就越大。目前轿车一般都是电子式转速表，有指针式和液晶数字显示式，表内有数字集成电路，它将点火线圈输送过来的电压脉冲经过计算后驱动指针移动或数字显示。
里程表
里程表是一种数字式仪表，它通过计数器鼓轮的传动齿轮与车速表传动轴上的蜗杆啮合，使计数器鼓轮转动，其特点是上一级鼓轮转一整圈，下一级鼓轮转1/10圈。同车速表一样，里程表也有电子式里程表，它从速度传感器获取里程信号。电子式里程表累积的里程数字存储在非易失性存储器内，在无电状下态数据也能保存。
车速表
传统的车速表是机械式的，典型的机械式里程表连接一根软轴，软轴内有一根钢丝缆，软轴另一端连接到变速器某一个齿轮上，齿轮旋转带动钢丝缆旋转，钢丝缆带动里程表罩圈内一块磁铁旋转，罩圈与指针联接并通过游丝将指针置于零位，磁铁旋转速度的快慢引起磁力线大小的变化，平衡被打破指针因此被带动。这种车速里程表简单实用，被广泛用于大小型汽车上。不过，随着电子技术的发展，很多轿车仪表已经使用电子车速表，常见的一种是从变速器上的速度传感器获取信号，通过脉冲频率的变化使指针偏转或者显示数字。
