基本参数：
高度：100CM
宽度：50CM
材料：
横杆：上部3条2040欧标，下部2060欧标，长度44CM
竖杆：3条3030国标，长度1米
直线滑轨：3条85CM MGN12H直线滑轨（各含一个滑块）
高精度，大尺寸的机子，用料不能太省。由于是边设计边做，所有非标件文件会逐步放出来的。

底部非标件与铝材安装好的样子
这里全是打废的。。。。。
底部非标件下载地址：[无效] http://pan.baidu.com/s/1gd1lJr1
QQ交流群号：364353226

贴子发了好像是编辑不了了？本来想补充信息在楼主位，现在只能一点点补充了。这个打印机尽量用大家手头都有的标准件来制作，这样可以物尽其用，也省钱。

大家想要知道这个打印机能达到什么精度，参考一下淘宝卖得最好的这台打印机就知道了，外观也会相似。只不过我们做的体积比它还要大。另外要注意一点，非标件的设计精度是0.1MM，打印精度最好能达到0.1MM，不然打印好的非标件，铝材插不进去或是太松，会影响整机的稳定性和精度。做一台高精度的机子，非标件自然不能从低要求。我使用的打印机是K8加线轨改造而成的，打印精确，装上去就是刚刚好。

底部连接块M4规格(刚刚好).STL
[无效] http://pan.baidu.com/s/1eQret94
上部连接块M4规格(刚刚好).STL
[无效] http://pan.baidu.com/s/1mgp6keW
M3和M4主要的区别是固定铝型材用的螺丝不一样而已，其它都是完全一样的，可以互换，建议大家优先使用M4规格的。限位开关使用光电式的，安装在上部连接件中。为了美观，采用隐藏式的设计，不注意看是不会发现安装在哪里的。
等打完第一个上部连接件，我就上图给大家演示一下如何安装限位开关。

分享下购买商家：
MGN12H 直线滑轨 淘宝ID号：35825220697 需要3条85CM
光电限位开关 淘宝ID号：19973609834 需要4个
光电限位开关是根据这一家的材料来设计的，大家购买这家就可以了，其它家可能尺寸不一定能兼容。线轨的话选择很多，我只能推荐自己用过的商家，质量还可以吧。这家切割线轨有点粗心，直接拿角磨机切的，后面我问他们人家铝材都能精密切割到0.5MM，为啥他们家卖精密机械的切得不准？有的短2MM，有的刚刚好，他说厂里才能切准确，但是要等一两天。

部分紧固件清单：
用于固定20XX欧标铝材的：M4 10MM或12MM长 共30颗，欧标T型M4螺母30颗。
用于固定3030国标铝材的：M4 20MM长 共18颗，国标方块螺母18颗
这些紧固件是用来固定铝材和非标件的。没有包括其它的部分。其它的部分还在构思之中，所以没法给出完整的清单。

抱歉，因为杂事耽误了一些时间。
《限位开关的一些处理》

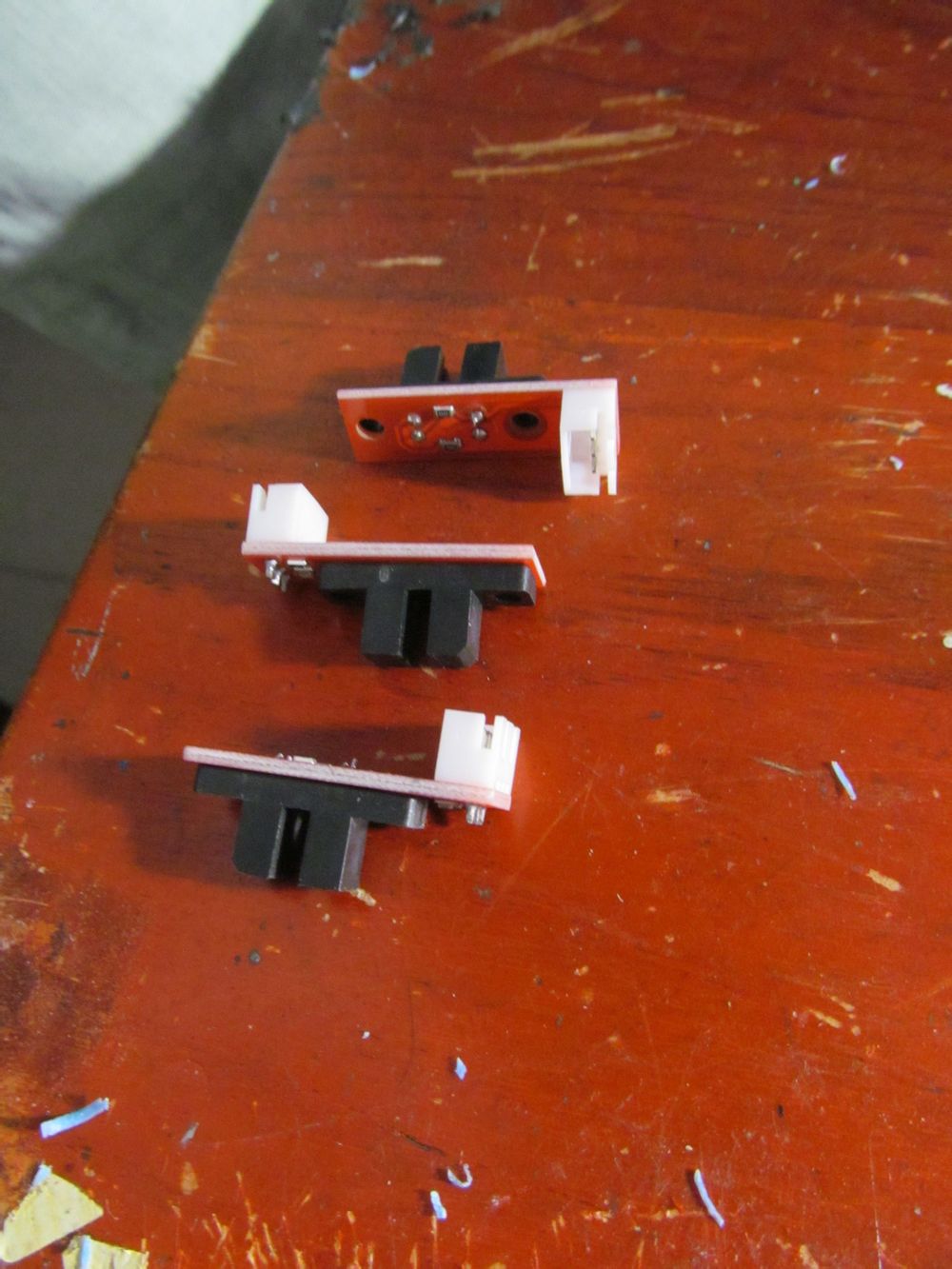

前面的贴子中，有提到光电限位开关的购买地址，光电限位开关买来是这个样子的
我们需要把线拆掉，像图片中的样子
开动电烙铁
然后把限位开关上的接插件取下来。
为什么要把那个接插件弄掉，保留着不是很方便吗？这是因为为了把限位开关隐藏到连接件中，同时增高一点打印面积，增强美感，同时不降低连接件的强度，所以限位开关的设计空间比较小。这样一来限位开关上原来有的接插就有点碍事了。所以我们需要把它弄掉。然后把三根线直接焊上去，这样的确有点麻烦，但大大节省了限位开关占用的空间。

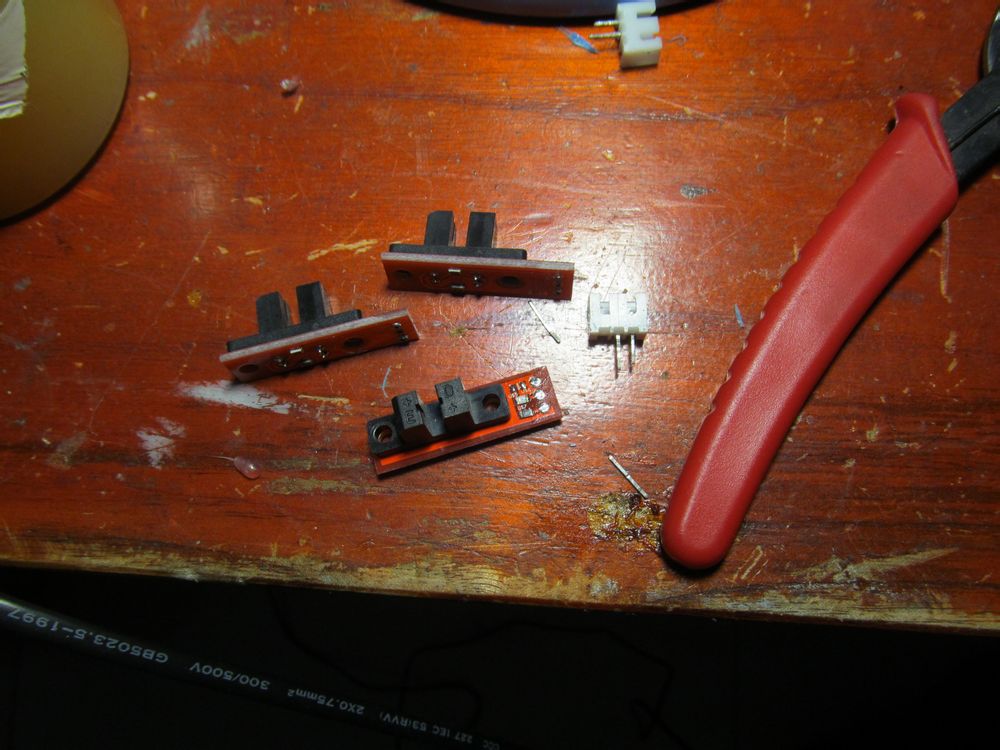

三个限位开头的接插件都已经弄掉了。如图，由于没有吸锡枪，取下有点麻烦，我的懒人做法是电烙铁直接在接插件的引脚上加热，等锡熔掉了，就用烙铁把它们一个个按下去，最后把接插件翅掉，当然这样接插件就作废了。没关系，反正它们已经用不着了。

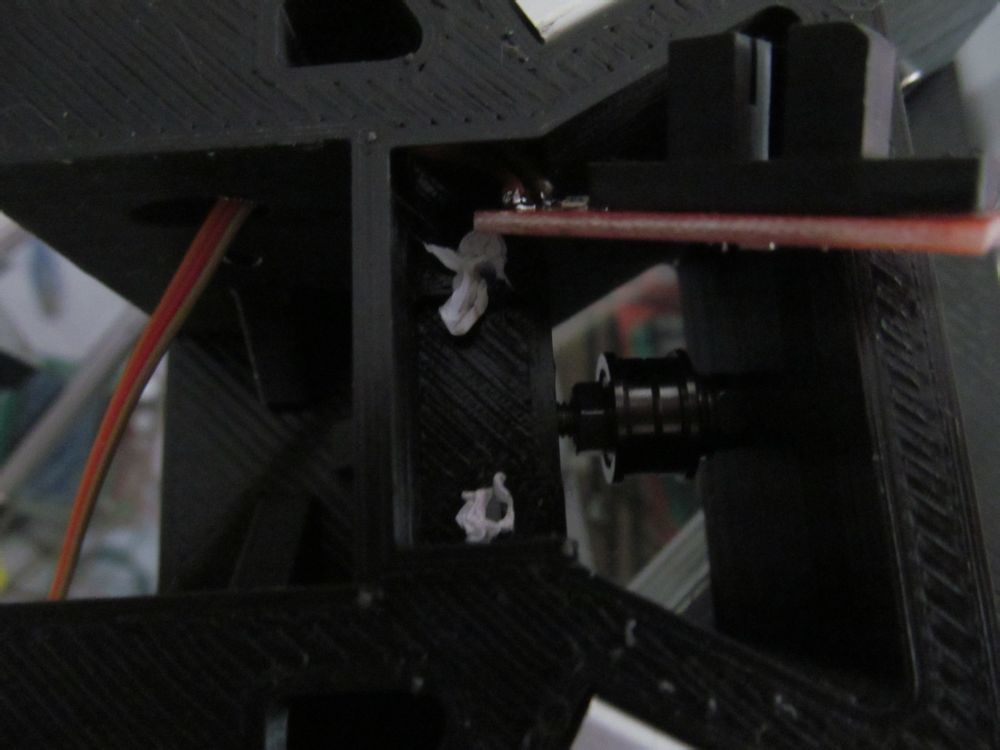

限位开关上的接插件焊掉已经，需要焊接1.5米长的排线来信号引出，焊好以后把限位开关安装到上部连接件中，同时信号线穿过过孔，引到3030铝型材的安装槽中，这样一来就能从3030的凹槽引线到安装在底部的主板上。

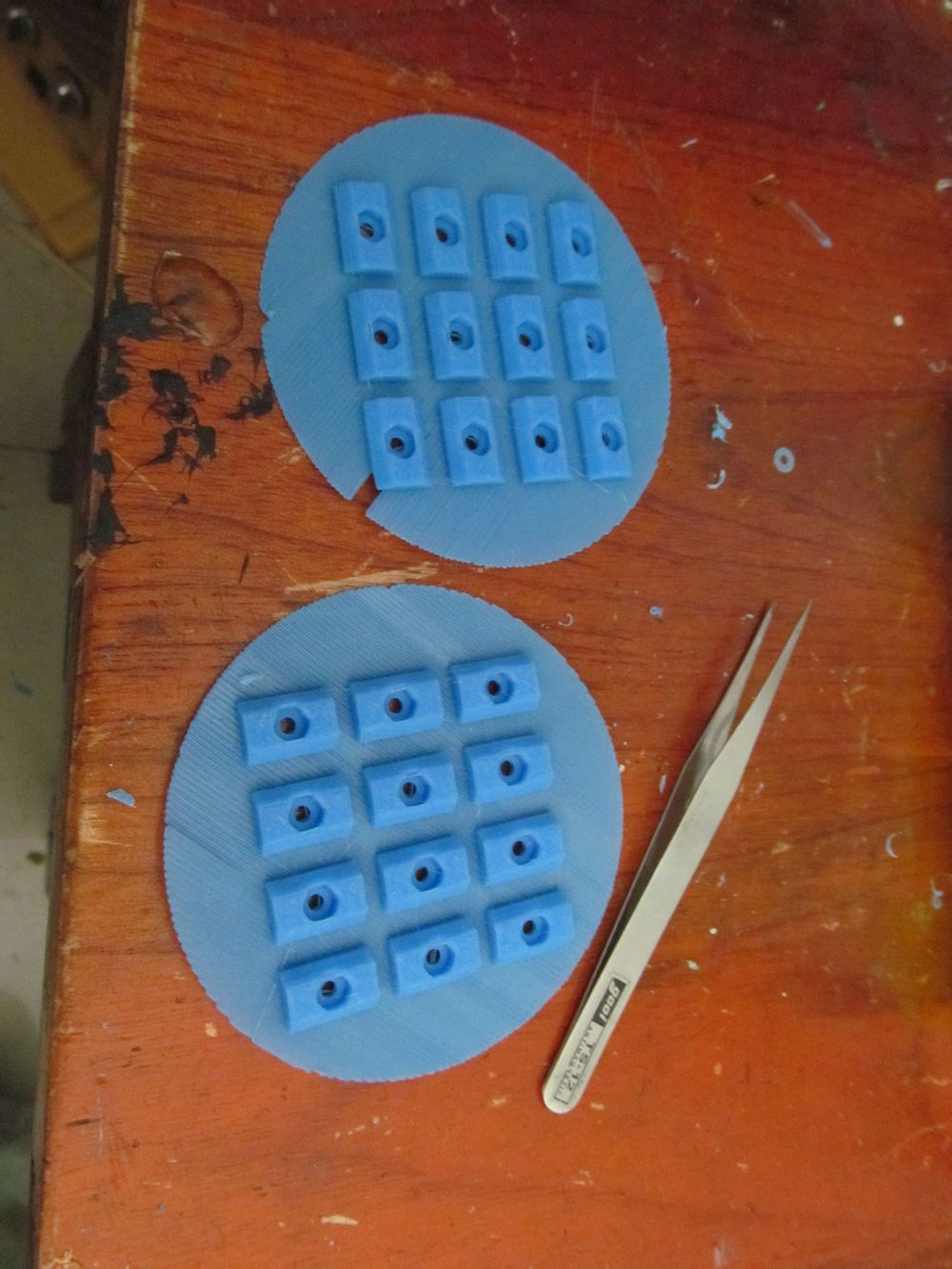

以下图片仅供观赏，我用的是塑料螺母，大家实际制作时直接购买就可以，自己制作麻烦。

为了给大家直观的看到整个机子有多大，我把婴儿车放在一起对比，给大家看看。是不是挺大的？
安装的时候为了把3030铝型材装进连接件，需要用锤子锤一下，但大家安装的时候注意，不要直接用锤在连接件或铝型材上敲打，这样会把它们弄坏，把一块木板垫上去再锤就不会弄坏东西了。
《上部皮带轮的安装》
上面是皮带轮安装效果图
图中需要准备的材料：
M4 40MM长的螺丝，每个上部连接件需要一棵，整个机子3颗就够了。
M4*9*0.8垫片， 厚度0.8MM，垫片直接买一包就可以了。
M4螺丝若干
F604ZZ 带法兰轴承，整个机子需要6个，每个上部连接件用两个。淘宝ID号：39421576725
图上就是需要用到的主要零件
这就是F604ZZ法兰轴承，怎么用呢？看下图

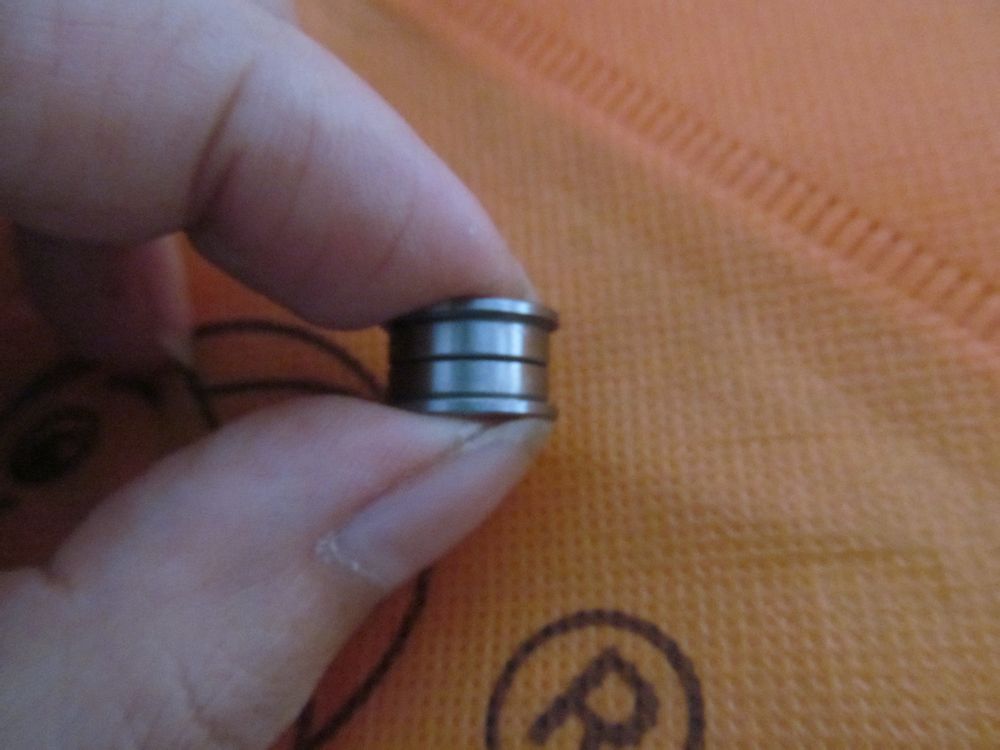

两个扣在一起
就是这个样子
按照这个图上从左到右的顺序，安装零件的顺序是：
1. M4 40MM螺丝穿过
2. 一个M4螺母
3. 3个M4 0.8垫片
4. 两个对扣的F604ZZ法兰轴承
5. 一个M4螺母

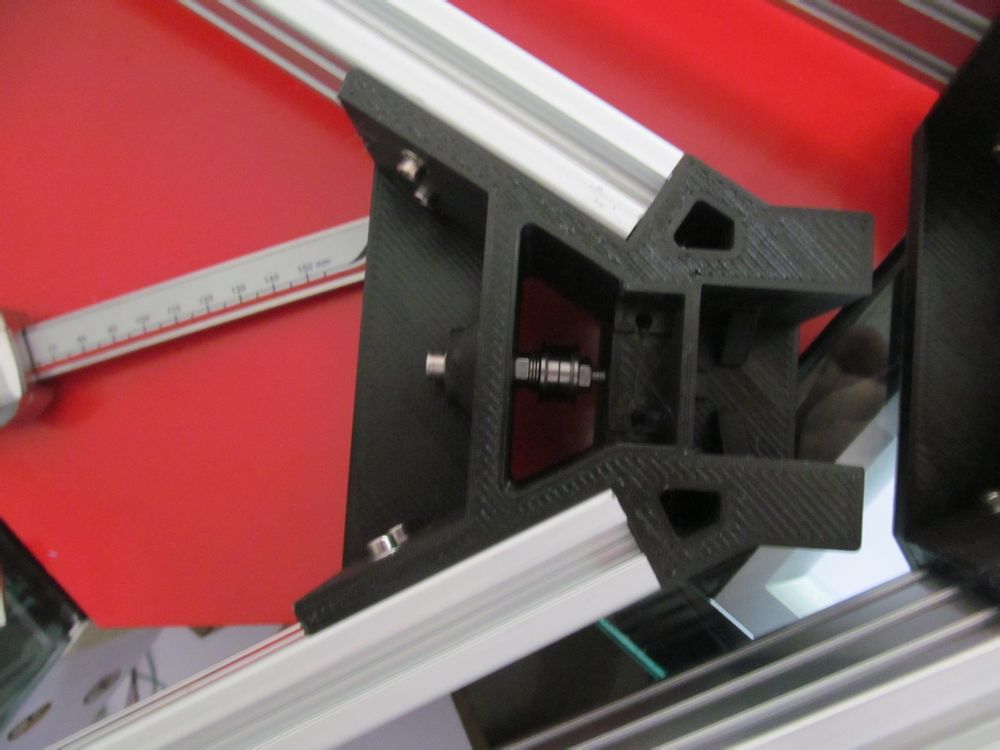

好的，中间加这么多垫片的主要原因是为了使F604ZZ轴承居中。安装后的效果图如上

《精密调整皮带轮》
楼上我们讲了如何安装皮带轮，现在让我们来了解一下连接件上的尺寸，以便更精密的居中皮带轮。
如图所示，皮带轮的空间宽度为19MM，两个F604ZZ扣在一起的厚度是8MM，所以两边的空间总共是
11MM，每边占5.5MM，一个M4螺丝约3MM，3个M4 0.8MM垫片高度是2.4MM，如楼上那个安装好之后，
有垫片那边的距离将会是5.4MM，还差0.1MM。如果你能够垫得更精密，当然更好。差这0.1MM其实也可以。
知道这个尺寸之后，我们就知道如何精密地居中皮带轮了。
补充：限位开关原来的线是不够长的，焊掉接插件以后，可以焊上排线。每个限位开关需要引出1.5MM长的信号线，每根信号线有3根子线。我使用的是图上的这种排线，比较便宜，拉够1.5M，单独撕开3根来用就可以了。最好做下笔记，记得哪个颜色是焊到哪里去的，后面主板连线时还需要用到。
这种排线淘宝ID号是：2714976366

《制作MGN15H的塑料螺母》

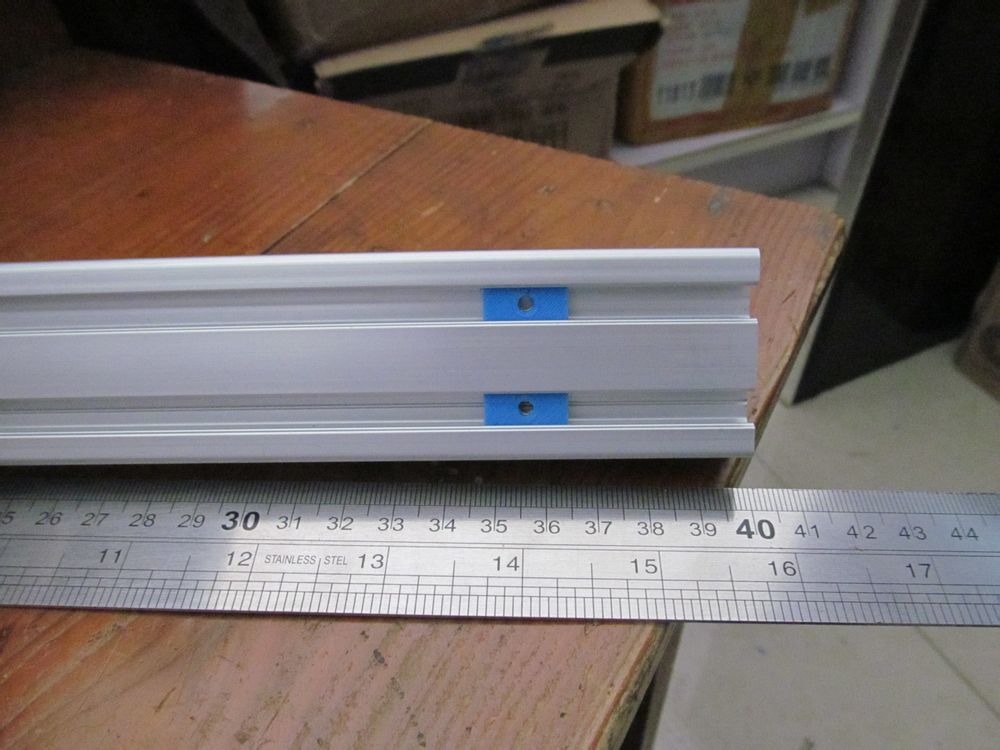

MGN15H线轨使用的螺丝是M3规格的，它将安装在3030国标铝型材上面。但是3030很难买到M3规格的方块螺母。所以我们需要自行打印M3方块螺母来固定线轨。打印完成以后，把螺母剪下来，里面放入普通的M3六角螺母就可以用了。固定MGN15H线轨需要用到10或12MM长的M3螺丝。线轨安装螺丝的数量是可以自行决定的。你想安多少就安多少，一般每根线轨8颗螺丝均匀的安装就足够了。

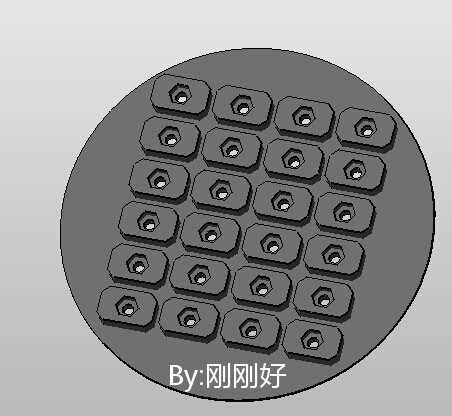

上图的塑料螺母是M3规格的，一盘24个，专用于3030国标铝型材。下载地址：
[无效] http://pan.baidu.com/s/1c0ImZg0

更正一下楼上的严重错误：
6MM宽皮带GT2 1.2米，需要3根，购买请自行搜索某宝
实际是：每根2.2米，其它不变，抱歉粗心计算出错。

<线轨滑块止掉块.STL> 这个用来装在线轨的底部，防止滑块掉出，大头向上安装。图片见底下
[无效] http://pan.baidu.com/s/1ntn248T<上部连接块 v2.STL> 上部连接块已经更新了
[无效] http://pan.baidu.com/s/1eQ08b1w

滑车今天已经打印测试完毕，M3规格稍后再提供。以下是M4规格的，两个一套，总共需要打印3套
M4鱼眼滑车.STL
[无效] http://pan.baidu.com/s/1dDti9Ux
M4鱼眼滑车盖板.STL
[无效] http://pan.baidu.com/s/1c03ZWpq左边是盖板，右边是滑车
安装示意1：皮带装好以后，像这样把盖板盖上，这里只是一个演示，没装皮带
安装示意2：完整扣上盖板以后，应该是这个样子的。“鸡冠”要朝上
在线轨上的安装方法，凹面在左边
扣上盖板的样子，最后再把盖板上的螺丝拧上去就可以，这张图是没有拧的

M4滑车的补充资料：
用于固定鱼眼的M4螺丝需要2颗，每根长18MM，普通M4六角螺母2颗
用于固定滑车的M3螺丝需要4颗，每根长25MM。
这是单个滑车需要的螺丝，大家需要另外X3倍的数值。

《补充：皮带安装》
皮带的安装很简单，一看就懂，白色是尼龙扎带。绑上，然后剪掉多余的线头

今日练习题

《问题解决》
楼上七宝反映了胶水和皮带固定脱落的问题，解决方案：
1。用胶水是为了增大鱼眼转动范围，最终能够增加打印范围。不喜欢用胶水的朋友，可以用网上其它的滑车和效应器。一样可以使用，也比较美观（像楼上七宝打印的效应器一样），但是打印范围就有所限制了。
2。下图是原先的设计方案，只有两个小圆点来固定，实际测试并没有那么容易掰断。我的填充率只用了30%，这可能跟顶层厚度《bottom/top thickness》有关系。我只用了0.4MM，大家如果担心容易掰断的话，可以再增加点厚度。另外，盖板上面有扣孔，盖上之后，是不容易断的。后图是我的打印参数设置，并没有很特别的地方，大家可以适当参考一下。

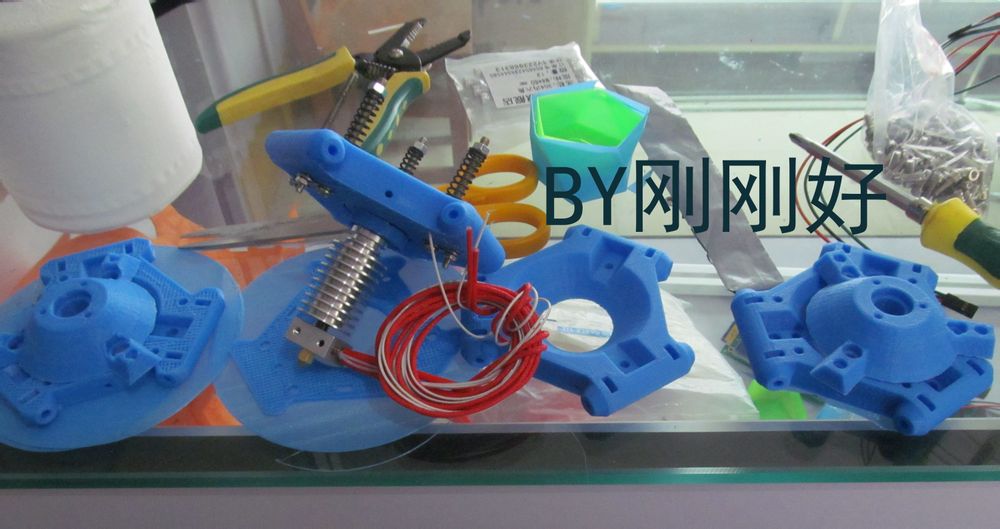

走火入魔效应器系列。。。。第3版

试验品，已作废。。。
