NVIDIA去年推出了G-Sync显示技术，可以从根本上避免显示器刷新率与显卡输出不同步导致的问题，作为回应AMD推出的则是FreeSync技术，并在今年成为VESA组织的DP 1.2a标准。两家之前就G-Sync、FreeSync优劣吵得不可开交，但是现在情况有了变化，NVIDIA发布的新一代Maxwell显卡准备支持VESA标准的自适应同步，相关产品明年推出。
NVIDIA的G-Sync显示器已经上市
　　Sweclockers网站报道称，NVIDIA在Game 24庆祝活动的一次会议上表示他们准备支持VESA的自适应同步（Adaptive-Sync）技术，而VESA的自适应同步跟AMD的FreeSync技术又息息相关。如果NVIDIA真的支持了这个技术，可以认为这是NVIDIA将采纳AMD的解决方案。
Maxwell架构支持eDP 1.4标准
　　NVIDIA如何支持自适应同步的技术细节还为可知，不过之前在看GTX 980/970显卡的资料时，NVIDIA在接口协议中就支持了eDP 1.4，而AMD的FreeSync技术跟eDP协议也有很大关系，NVIDIA之前批评FreeSync技术不实用的一大理由就是eDP协议只是用在笔记本上的，不可能用到桌面上。
　　话说回来，NVIDIA就算真的确定支持自适应同步也没什么大不了，信仰是丢不了的，现在的自适应同步技术是DP 1.2a标准中的一个规范，NVIDIA本身也是VESA组织的一员，虽然AMD跟DP 1.2a标准的问世更紧密一些，但支持开放标准也有利于NVIDIA抢占市场，反正标准也是免费的，不用白不用，他们也不可能放弃G-Sync技术，二者并不冲突。
　　不过支持自适应技术的显示器上市时间比G-Sync要晚，预计相关产品还要等到明年初才能上市。

（转）解读革命性第二代Maxwell GTX980全球首发测试
　　编者按：NVIDIA作为全球可编程图形处理技术领袖公司，一定要做一些引导行业的事情，近几年来NVIDIA虽然没有疯狂的通过提升制程工艺来堆积晶体管数量提升GPU性能，但是他把架构的设计放到更为重要的位置。他们让芯片规格不做太大变化的同时大幅来提高性能，同时也大大的降低了功耗，并降低了整个PC的成本，并且不断开发新的游戏技术来改变用户的游戏视觉体验。这次我们又从第二代Maxwell架构首款产品GTX980身上，解读到太多NVIDIA付出的努力和成果。正因如此，笔者认为NVIDIA是一家比苹果更为值得尊敬的设计公司。

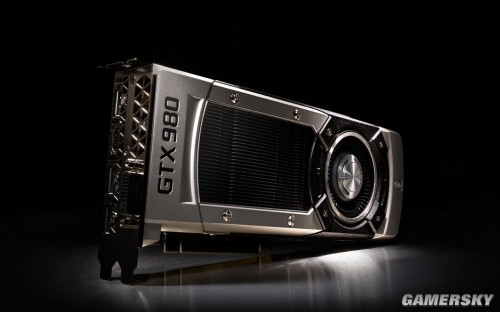

　　北京时间2014年9月19日，NVIDIA发布了自己的全新旗舰型号：GeForce GTX 980。关于GeForce GTX 980的消息我想大家也在之前各种各样的爆料中有着一些粗略的了解。而我们游民星空硬件评测中心本次有幸成为国内第一批拿到实体样卡的媒体之一，我们今天将对这块显卡进行全面的测试，让大家对GeForce GTX 980有一个更为深入的了解。
　　之所以跳过8系列命名，小编个人认为，主要是由于8系列命名已经应用于移动平台，而移动平台的8系列主要采用的依然是上代Kepler核心，为了让Maxwell架构的GeForce GTX 980在性能与定位上与Kepler架构的移动8系列有一个明确的区分，所以本次新系列旗舰直接命名为GeForce GTX 980，我们可以回想3系列与4系列，也是由于4系列的核心架构从GT200的架构直接换成了Fermi，移动平台的GT300M依然使用GT200的传统架构，所以也是跨代命名。
强大的Maxwell终于来了

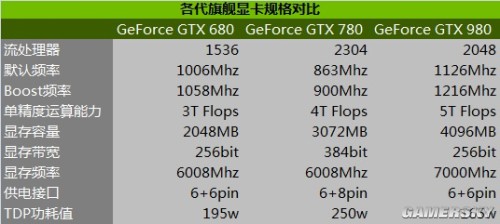

　　首先我们来看一下GeForce GTX 980的规格参数，相对于之前泄漏出来各种各样的传闻，这次GeForce GTX 980的真实参数算是彻底的确定了。GeForce GTX 980确认拥有16组SMM核心，2048个流处理器单元，核心频率默认1126MHZ，而BOOST频率则高达1216MHZ。官方宣称单精度运算能力高达5Tflops，显存规格为4GB/256bit，显存频率更是直接提升至7G
bp
s。纹理单元为128个，与GeForce GTX 680持平，ROPS数量有着较为明显的提升，从GeForce GTX 780的48个直接提升为64个，但是制程嘛……依然是28nm核心，毕竟Maxwell架构的优势并不是靠着工艺支撑的。
　　相对于Kepler核心的GeForce GTX 680与GeForce GTX 780来说，Maxwell在规格参数上几乎不具备任何的压倒性优势，基本上只是GeForce GTX 780的升级版。但是别忘了Maxwell核心与Kepler核心的巨大差异，从GeForce GTX 750开始我们就已经对Maxwell的超强执行效率有了初步的认识，而GeForce GTX 980作为基于Maxwell架构的旗舰级显卡，2048个流处理器单元可以发挥非常恐怖的性能。在之前的参数表中我们也可以看出，单精度计算能力有着1TFlops的提升，作为一块游戏显卡，最核心的运算数据就是单精度，单精度性能的提升意味着游戏性能的提升，作为一块旗舰显卡，又提升了1TFlops单精度运算能力，Maxwell究竟是如何做到让功耗不升反降的？？？这个问题我们在后面的架构与测试部分会逐步为读者解答，我们先来看一看这块全新旗舰的外部设计。

现在工头怎么那么多……

（转）GTX 980核心频率怒超2GHz Maxwell超频能力让人惊讶
　　NVIDIA上周五发布了Maxwell架构的GTX 980、GTX 970，除了性能强大、功耗更低之外，其超频能力也非常强大，风冷可以轻松超频到1.35GHz以上，当时就预感到它很快就会成为极限超频玩家的新玩物，用于冲击2GHz核心频率记录。结果发布当天就实现了这个目标，核心频率超到了2050MHz，并打破了3DMark FireStrike跑分记录。
3DMark FireStrike得分
　　之前GTX 680显卡冲击2GHz记录的团队是EVGA及其御用超频团队k|ngp|n，不过之前GTX 680破2GHz记录也有很多波折，虽然用的是公版显卡，不过PCB电路做了改造，而且经历了1.9GHz、1.95GHz等多次尝试之后才到2GHz。
　　现在他们用GTX 980显卡就很顺利地突破了2GHz，核心频率超到了2050MHz，显存频率也达到了2103MHz，测试用的CPU则是至强E5-1660 v3，8核16线程，超到了5.260GHz，最终在3DMark FireStrike场景得分达到了19040分，Extreme场景也有9191分。
3DMark FireStrike Extreme场景得分
　　现在的2050MHz记录还不是Maxwell架构GTX 980显卡的极限，k|ngp|n团队成员Lucido.表示这个显卡是个超频猛兽，GPU、显存频率还有很大超频空间，也是他见过的性能最高的显卡之一，他们的内部超频中还见过更高的频率。
　　另一位成员Illya "TiN" Tsemenko也表示，新GPU的功效使得它可以在功耗需求更低的情况下实现更高的超频。实际上它并不需要多高的功耗就能实现以往公版卡不可能达到的超频幅度。

（转）Oculus VR公布了VR眼镜Oculus Rift的最新一个版本—Crescent Bay
　　近日在Oculus Connect大会上，Oculus VR公司公布了Oculus Rift的最新一个版本：Crescent Bay。这个代号是加州的一个著名的海滩，不禁让人想起使用加州地名作为之后OS X操作系统代号的苹果。OS X 10.9 Mavericks同样是加州著名冲浪圣地。

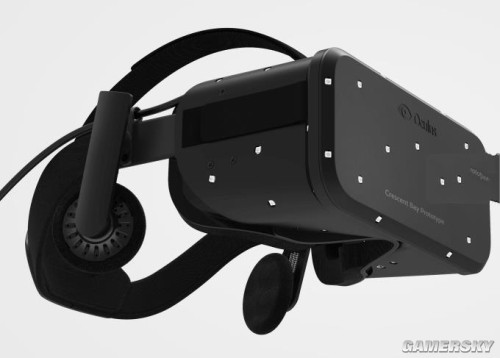

　　新的VR眼镜的改进如下：更快的帧数，360度头部跟踪（可以看到眼镜以及脑后的背带垫片上都有摄像头定位用的白色点），以及整合到一起的耳机。不过如果你想使用自己的耳机，耳机是可以拆掉的。另外，整个设备也变的更轻了。
　　Crescent Bay不是正式的DK3，而是在DK3之前的“演示原型”，向大家展示DK3上应该具有的特性。Oculus在DK2发布之前也同样公布了Crystal Cove这个“演示原型”。一般来说，这样的原型不会向开发者发售，只是告诉开发者DK3上具有哪些特性。
　　在会上Oculus还公布了Oculus Platform，这是一个让开发者可以出售同时让消费者可以购买VR应用和娱乐项目的平台，横跨PC和移动设备，可以理解为Oculus的App Store。他们还宣布三星的Gear VR也将参与到这个平台上来。
　　看起来虚拟现实已经离我们越来越近了。Oculus Rift的消费版本可能很快就要到来，到时候在上面玩游戏，究竟是何体验？

你支持别人技术 你赢了n粉逻辑？

太长

太长不看

AMD:我要破产

按理说这应该是农企笑了吧……

那么到底最后支持了吗？

咦

被1080吊起来打

不支持不支持
