光电开关也非常简单，我也不详细的说明了，看图片就行
首先我们要准备以下东西
1、发光二极管一个（指示灯用的）················································LED
2、2K电阻2个·········································································2K-1/2K-2
3、100Ω电阻一个····································································R1
3、精密电位器20K一个（要求不高可用20K电阻代替）·······················R2
3、8050一个··········································································SS8050/1
4、槽型光耦···········································································D1
5、2P接线端子2个或者3P接线端子一个··········································12V/KZXH
教程开始前说明一下：
1.菱形框着的2个2P接线端子，可换成一个接线端子，极性循序是
2个2P端子循序 1——信号+ 2——信号- 3——12V+ 4——12V-
1个3P端子循序 1——信号+ 2——12V+ 4——信号/12V-
2.圆圈为20K精密电位器，可以使用20K电阻替换
3.矩形为槽型光耦接收端2个引脚，每个槽型光耦引脚不同，如果做出来不能正常使用，吧2个引脚交换位置
4.LED的正负极左-右+
※准备这些东西，看图就知道，上面图有一个电位器和5个电阻，其中电位器是20K，2个2K、2个10K、2一个100Ω
根据自己选择，要么用电位器不用2个10K，要么用2个10K不用电位器
※洞洞板
※槽型光耦
※SS8050
※20K电位器
※吧LED装上，左-右+
※在端子上标注，我用3P为了节省空间
※看着位置插进去，不要太用力
※一样看好位置
※把电阻这样掰
※插进去
※这个也是

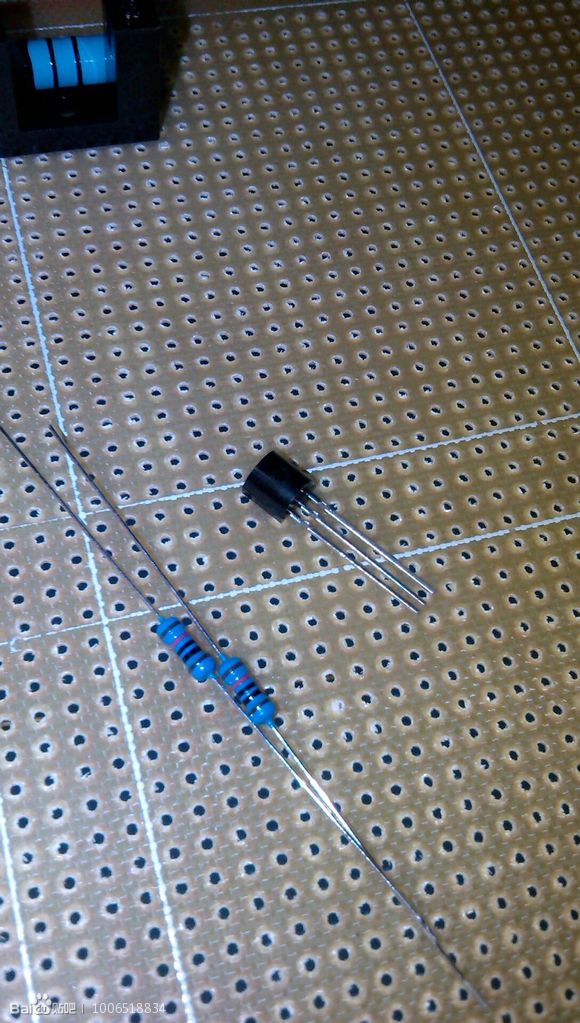

※到你了100Ω这样掰
※到你们，我用2个10K的
※继续继续
※摆好了
※固定，剪脚
※看看够小了吧
※换个角度

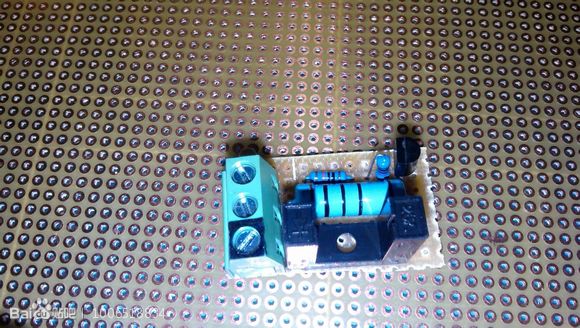

※背面图

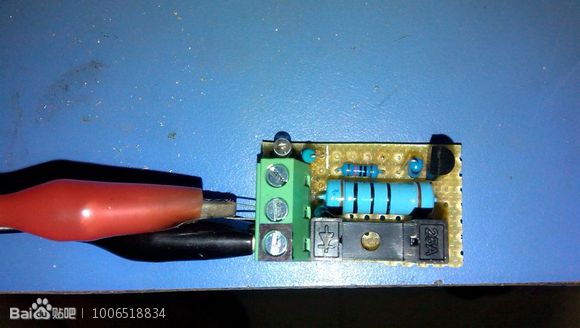

※上点试机
※用镊子放中间，挡住光线，指示灯亮
※以前用画图画的，网上有图，只是重画一下而已
