感觉有点麻烦，我也不详细的说明了，看图片就行
首先我们要准备以下东西
1、2P接线端子3个················································12V 450V ZVS
2、2.2M电阻一个··················································2M2
3、20K精密电位器················································RV1
4、SS8050 2个···················································SS8050/1 SS8050/2
5、发光二极管，指示············································LED
6、12V继电器2个················································J1 J2
7、快恢复二极管，1A···········································白色那两个

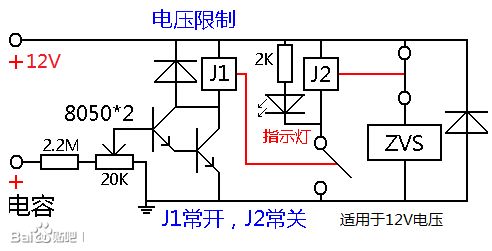

※看图做就是了
※准备材料

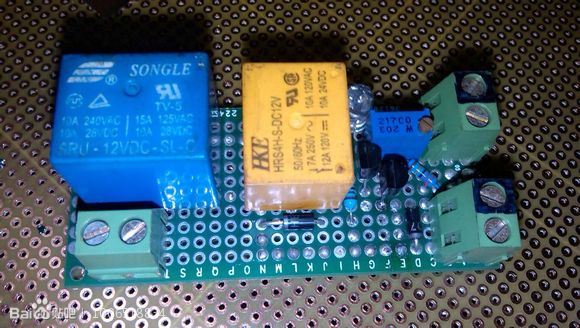

※这是成品图，因为某种原因我就不再做一个了
※换角度
※背面

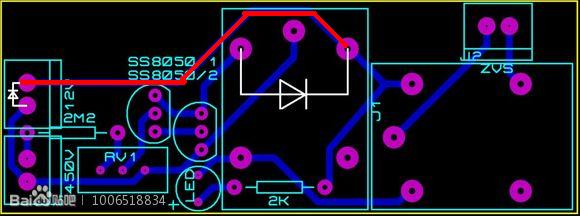

※这里有标注的，看清楚
※这里是ZVS接口，串联ZVS就行，不分正负极，如果ZVS功率很大，记得吧蓝色那个继电器换了
因为继电器不能刚好对准孔位，只能加引脚，提高
这有2个图
视频在此


视频来自：优酷
@好大一菇凉 @特斯拉线圈tc

此楼我的

顶一个

必顶无疑！！！！！！！！！！！

求布线图

好贴呀，人还少

这个有什么用吗 电容放完电自动充电？

置顶

这个好~~

用无抽头zvs？

怎么设置到450v？？？？？

这个好

嗯。不过要仿制的话需要注意，S8050与SS8050是不同的。

已收藏，如果要加个有源蜂鸣器报警是和led灯组并联就可以了么

电压基准用TL431比较好，这里用8050很容易受温度影响，继电器的反应慢了点~

都来顶贴，还有其他分贴

我用8v电压作为驱动电源该怎么办（我不太懂啊）

回复 1006518834 :是不是这条电路

好像意义不大。
