【技术交流】通过变换矩阵实现三维效果
rainmeter吧
全部回复
仅看楼主
level 8
邝斯0FV 楼主
本帖通过雨滴中的TransformationMatrix，能够显示任意朝向的图片/文字的平行投影。
为了方便说明，默认各位掌握以下知识：
1.立体几何（高中程度）
2.线性代数（矩阵、线性变换）
3.看过雨滴中文手册236页的变换矩阵

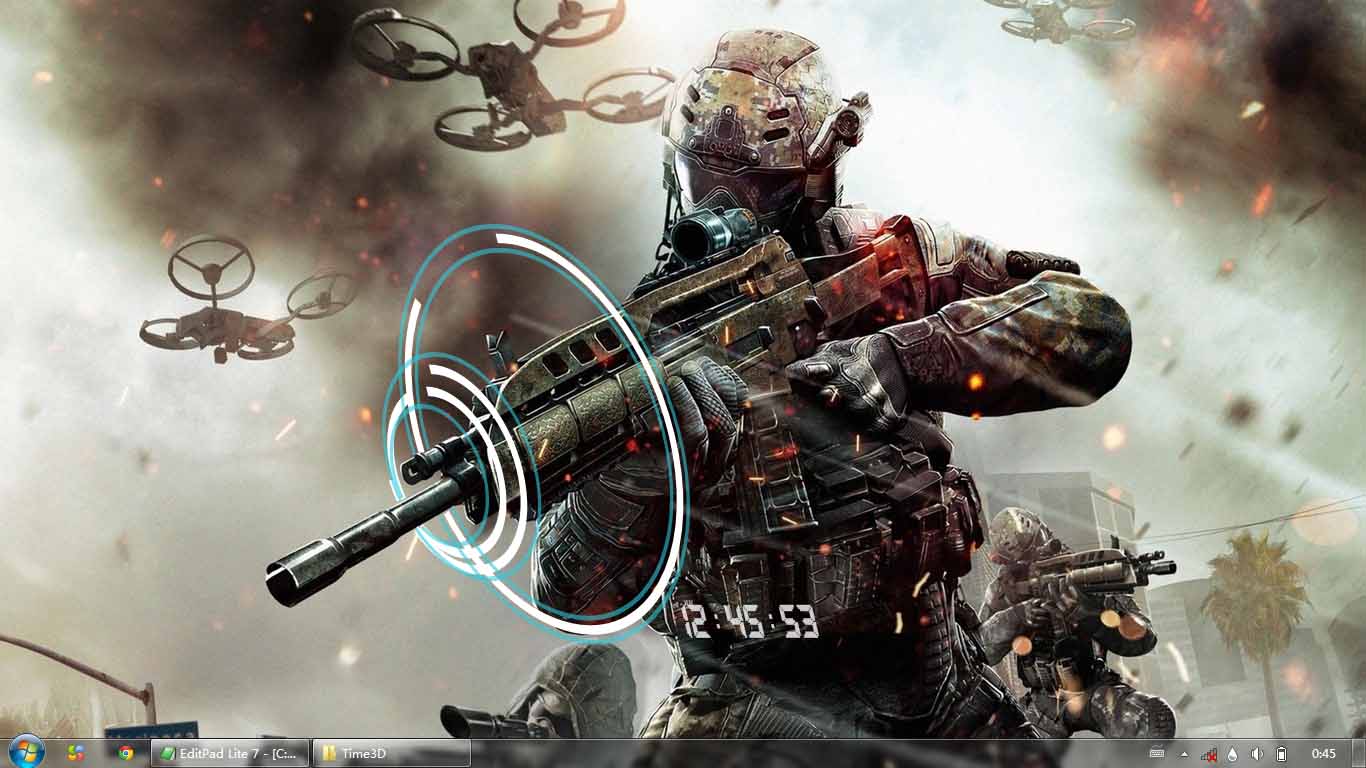

先上效果图：
2013年09月14日 05点09分 1
level 8
邝斯0FV 楼主

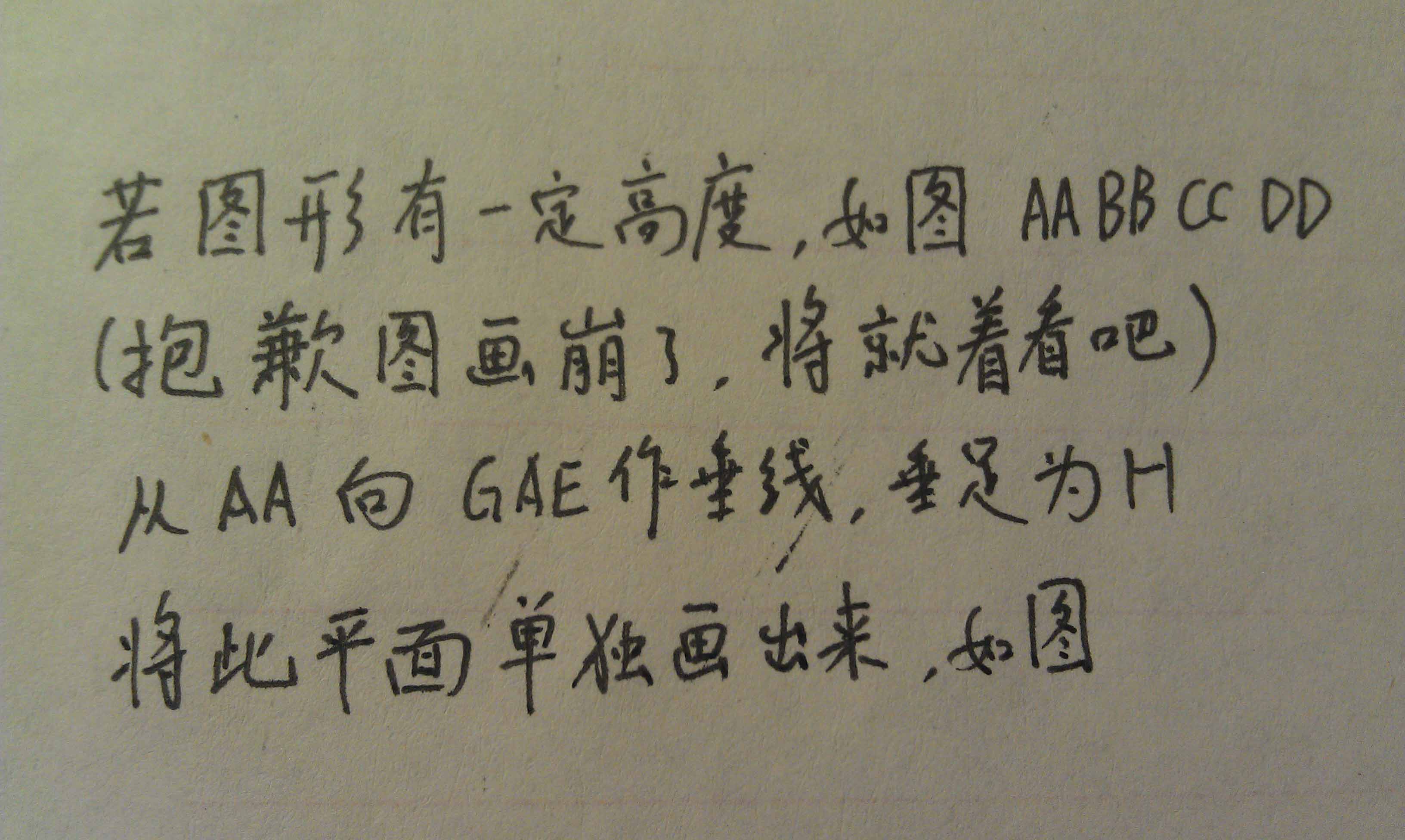

由于用电脑画图过于痛苦，我就在纸上写了。
首先，想表示一个任意的方向，需要3个角度，以下用α β γ表示。

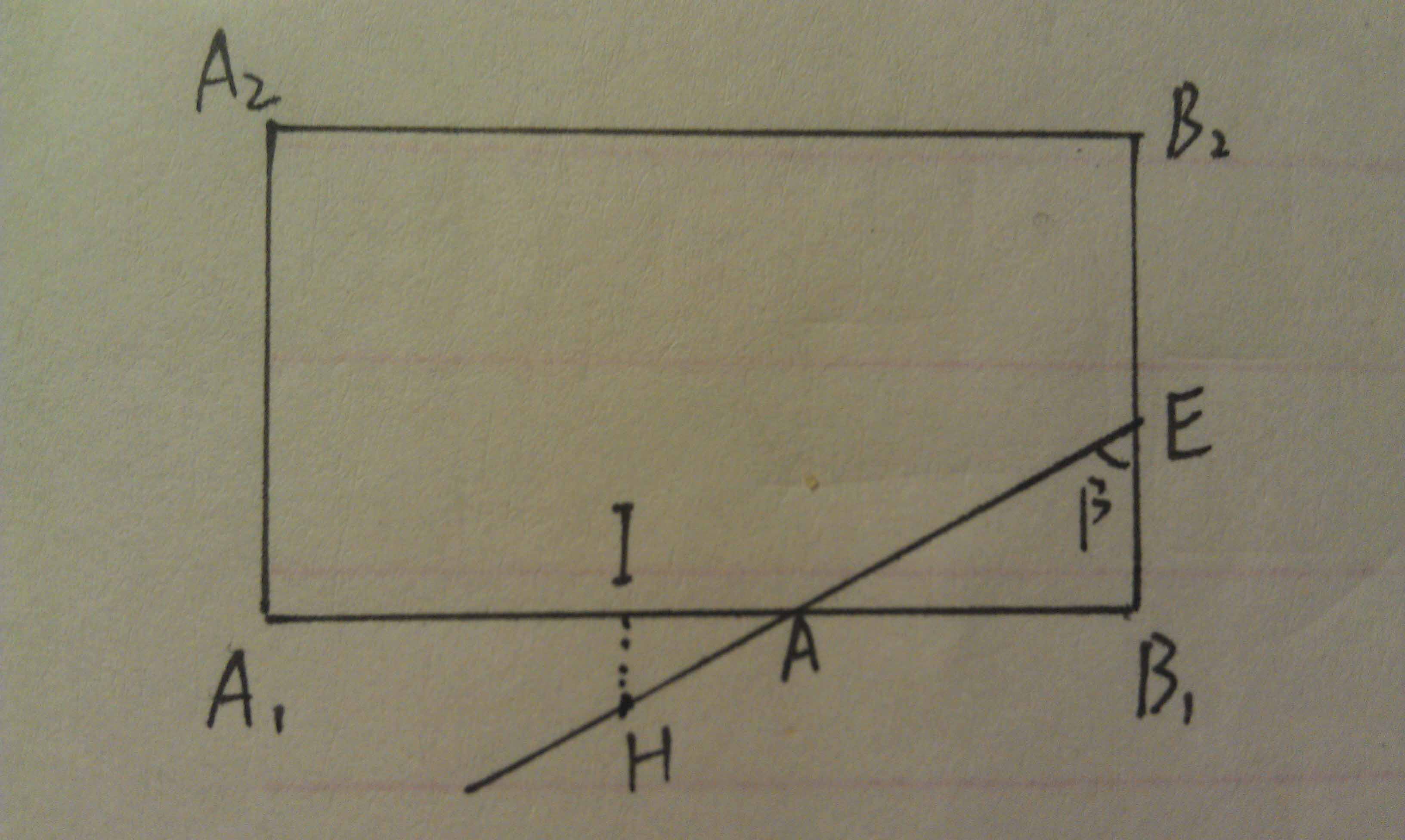

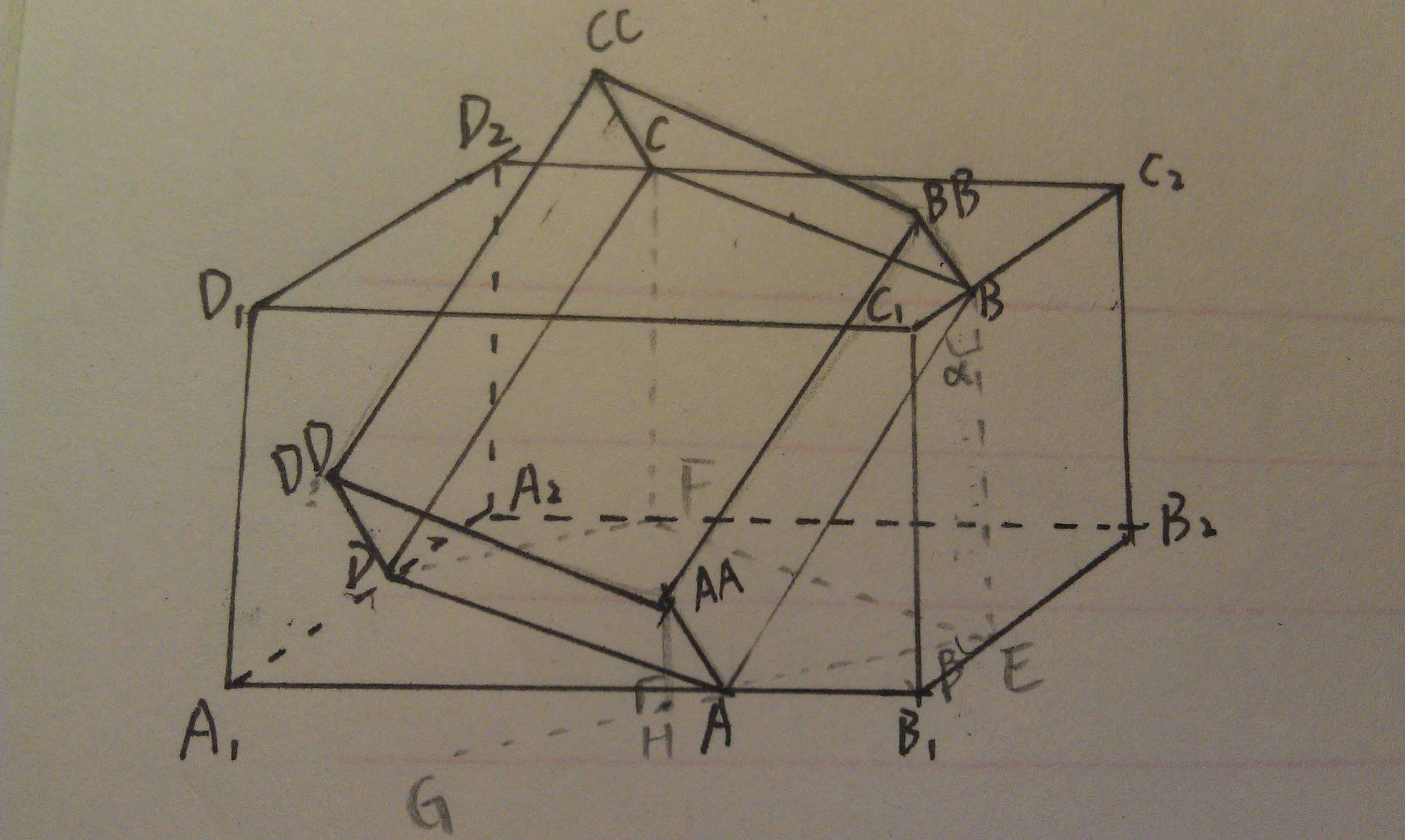

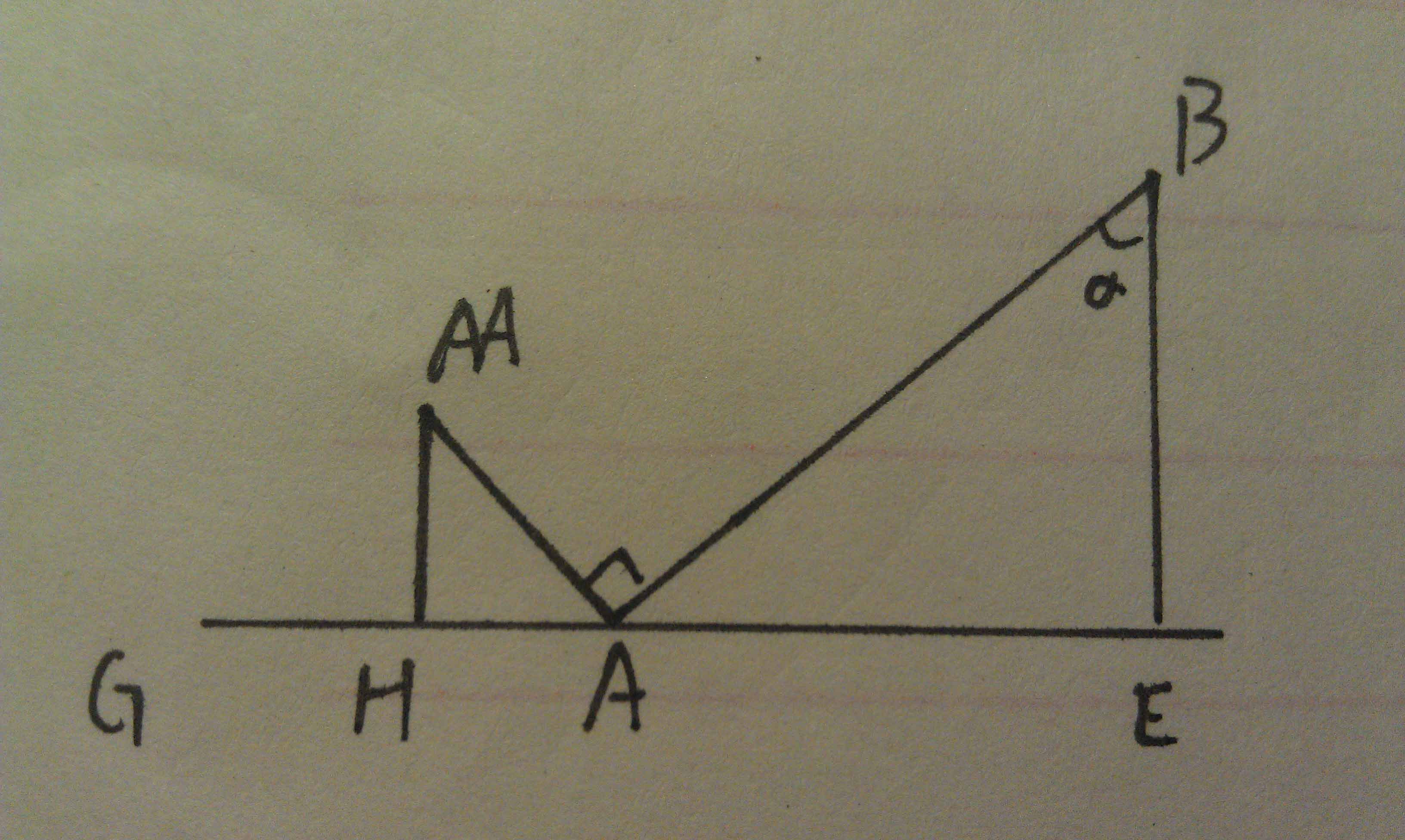

如图，要显示的图片在一个边长为2r的正方形ABCD中，将其放置在图中的长方体内。在底面的投影为AEFD。

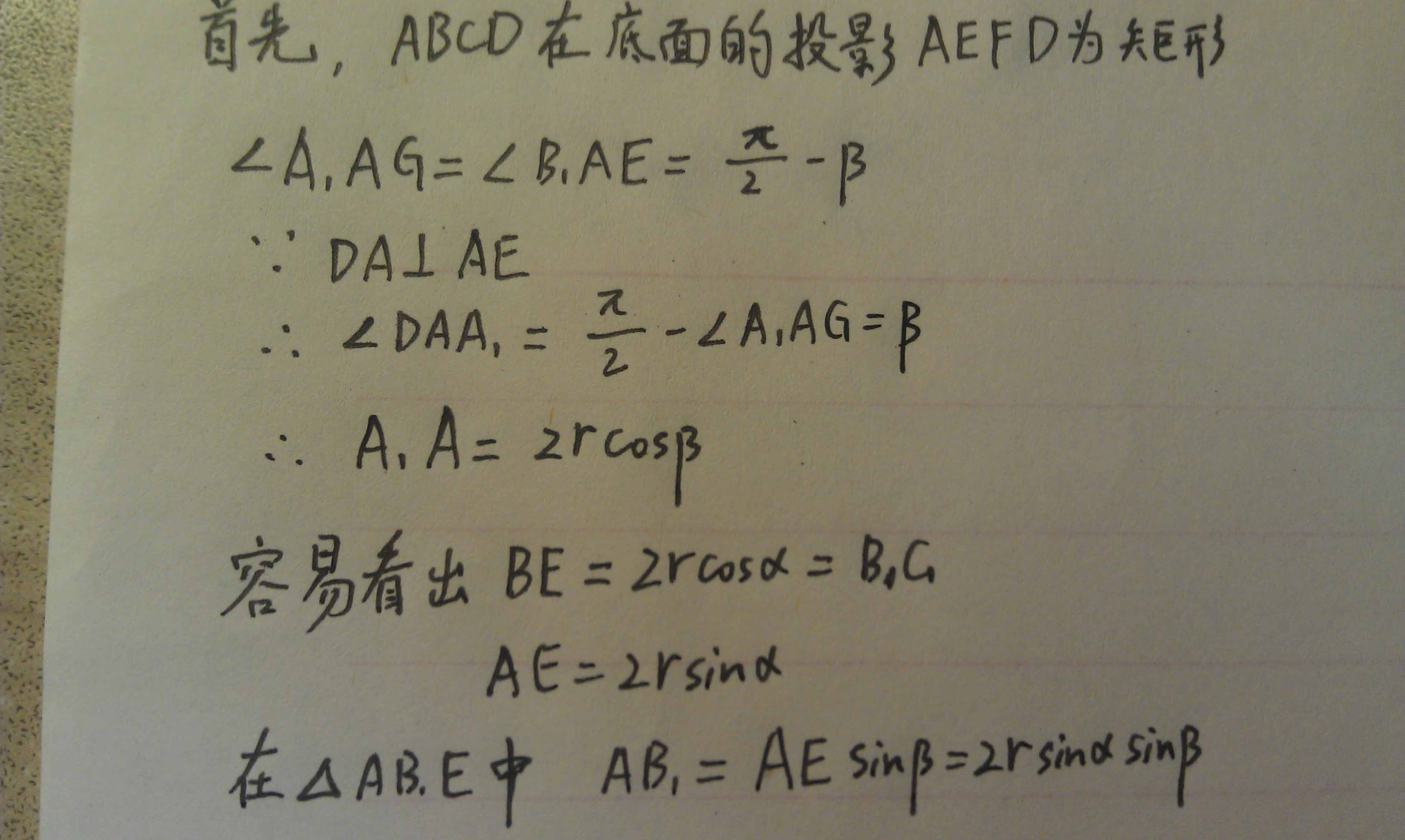

下面求ABCD在A1B1C1D1上的投影
2013年09月14日 05点09分 2
怒剑星尘
这是在做数学题么？[疑问]
2013年09月30日 15点09分
亩间丶º
楼主你的字好让人怀念的说~~~~
2013年11月03日 00点11分
窠巢殇
左边矩阵乘了你的变换矩阵不是右边的啊，我应该没算错。
2014年10月10日 08点10分
墨兰丶迪恩
果然是技术贴啊啊啊！！！还要看数字的因为所以的吗！！！可是我一看到数字就犯晕= =、、、这得怎么整啊……
2015年01月19日 08点01分
level 13
小小小号宠
想到高数就默默的辛酸[泪][泪][泪]
默默的从大一挂到大四有木有！！！！[寻死][寻死]
2013年09月14日 05点09分 3
邝斯0FV
请允悲。。。
2013年09月14日 05点09分
小小小号宠
回复 rookiesniper :默默谢挽[泪][泪]
2013年09月14日 06点09分
你TM敢劈我瓜
我今年大四，挂八科，我为自己代言。
2013年09月14日 14点09分
不正常人类研究院院长
宠已经挂到大四了啊…… 学姐好[太开心]
2013年09月14日 16点09分
level 8
邝斯0FV 楼主
2013年09月14日 05点09分 4
Rainmeter管理
[泪]还带手写的。楼主这可是真是埋头苦干啊。
2013年09月14日 06点09分
窠巢殇
能问一下你这个三阶矩阵是怎么乘出来的嘛？
2014年10月10日 08点10分
level 8
邝斯0FV 楼主

利用以上结果写成代码，这里提供一个参考皮肤（见一楼）。【本楼提供链接】
左上角的一堆黑色方块用来调整α β γ，点击正中间的方块能全部恢复到默认值。
感觉代码写得还算能看懂，大致分三部分：
1.Measure：由角度算变换矩阵
2.Image：显示两张图片
3.Adjust：左上角一堆黑方块，用来调角度
2013年09月14日 05点09分 5
邝斯0FV
回复 rookiesniper :【注】@XANCI 已于2012年实现三维效果，本人虽属原创，但不是首创。链接 https://tieba.baidu.com/p/1408897077I
2013年09月18日 11点09分
level 10
xtao06
最是楼主那一低头的温柔，像一朵菊花不胜凉风的娇羞
2013年09月14日 05点09分 6
level 8
邝斯0FV 楼主
其实我本来想做成这种效果的：
结果手残做成这种效果了：
等会儿学校有活动，预计今晚发皮肤。
各位吧友给点意见吧，感觉线条的粗细和颜色很有问题。本人美工方面智商几乎为0。。。[蛋花哭]
2013年09月14日 06点09分 7
Rainmeter管理
[惊哭]赶紧做！！！！这种皮肤帅呆了有没有。不过占用方面怎么样？
2013年09月14日 06点09分
邝斯0FV
回复 Rainmeter管理 :怎么看占用啊？还有其实已经做好了，不过代码写得太混乱了，要改一改。
2013年09月14日 06点09分
小熊出嫁
大神啊、、、、
2013年09月14日 06点09分
邝斯0FV
3D时钟链接：https://tieba.baidu.com/p/2594069776
2013年09月14日 14点09分
吧务
level 13
彩虹色7瞳
求实现梯形
2013年09月14日 06点09分 8
邝斯0FV
用正方形作为旋转图形是为了计算方便，目的是求出变换矩阵。理论上适用于任何形状。
2013年09月14日 06点09分
彩虹色7瞳
回复 rookiesniper :能不能做到正方形变梯形
2013年09月14日 07点09分
邝斯0FV
回复 彩虹色7瞳 :这个是不能的。TransformationMatrix只能实现线性变换，而正方形变梯形是非线性的。
2013年09月14日 08点09分
彩虹色7瞳
回复 rookiesniper :[泪]
2013年09月14日 08点09分
level 13
Sa_Oni
膜拜Q_Q
2013年09月14日 06点09分 9
Sa_Oni
果然直接用矩阵知识去解是不行的Q_Q
2013年09月14日 06点09分
