帮网友看了一块PCB,检查时有11个错误点，按我的经验，其实这些都是可以忽略的，但为了释疑，我在此讲解一下处理方法。
2013年05月04日 06点05分 1
level 12
电子二课堂 楼主
再来看报告，主要有3类错误，共11个。
第一类：防焊层间隔过小，有8个。
第二类：元件封装的丝印与焊盘太近，有2个。
第三类：为两个元件相距太近，有1个。
2013年05月04日 06点05分 2
level 12
电子二课堂 楼主
来看一下出错报告详情
2013年05月04日 07点05分 3
level 12
电子二课堂 楼主
先来解决第一类问题，即Q1-Q4三极管两边管脚的防焊层间隔过小于规则的0.254MM(见顶图图片示例）有三种解决方式：
1.忽略检查此项。
2.改规则，将规则里的尺寸变小。
3.将元件的脚距拉大。

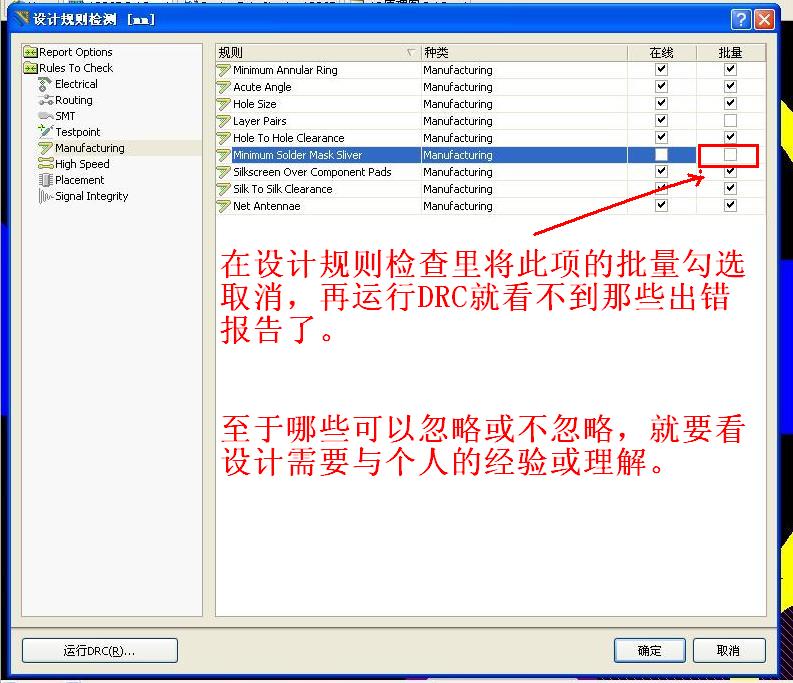

因为实际上这里是真的不影响的，故将其设忽略，即将相关检查项勾选取消，详见下图。
2013年05月04日 07点05分 4
level 12
电子二课堂 楼主
忽略前面后再检查，第一类的8个错误没出来了，但还两类共3个问题。
2013年05月04日 07点05分 5
level 12
电子二课堂 楼主
第二类：元件封装的丝印与焊盘太近，有2个。
第三类：为两个元件相距太近，有1个。

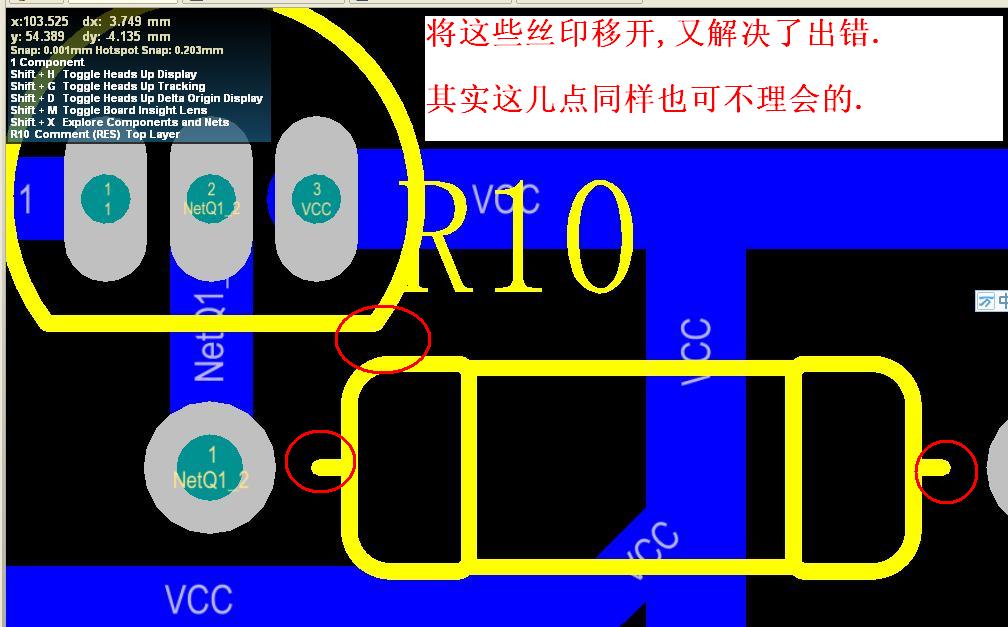

下图红色圈中就是的3个问题。
2013年05月04日 07点05分 6
level 12
电子二课堂 楼主
下图已解决好了的状况，再检查就没有错误了。
2013年05月04日 07点05分 7
level 12
电子二课堂 楼主
以上说检查不出问题来了只是相对而言，如果你全部勾选就会还有很多错，但实际上有很多我们是不必去理会的，故做规则检查时一定要明白每项的规则含意才懂得哪些可以忽略。
2013年05月04日 07点05分 8
level 12
电子二课堂 楼主
上一讲见如下页面：
https://tieba.baidu.com/p/2306550305
2013年05月04日 07点05分 10
level 2
九一涂料厂😁
大力支持LZ，顶
2013年05月07日 15点05分 11
level 13
rongz_1
2013年05月08日 09点05分 12
level 1
壹贰情
挺起啊 前两天我为这困惑了好久
2013年06月20日 10点06分 13
level 8
31257985
大神 能加个QQ吗？ 1095431356 能帮个忙吗？
2013年06月20日 12点06分 14
31257985
@电子二课堂
2013年06月20日 12点06分
仙德瑞拉爱飞飞
回复 31257985 加到了吗 我也想加
2013年06月20日 17点06分
电子二课堂
回复 仙德瑞拉爱飞飞 :我是上班族，没有时间加QQ的
2013年06月20日 23点06分
level 1
fqwceey_fqw
请问吧主：怎么会显示丝印与丝印或PAD之间的距离的白色文字，像<0.254mm(如果设置的距离是0.254mm)，是错误吗？
2013年06月26日 02点06分 16
