PCB 设计规则检查（DRC）技巧（第一课）
protel吧
全部回复
仅看楼主
level 12
电子二课堂
楼主

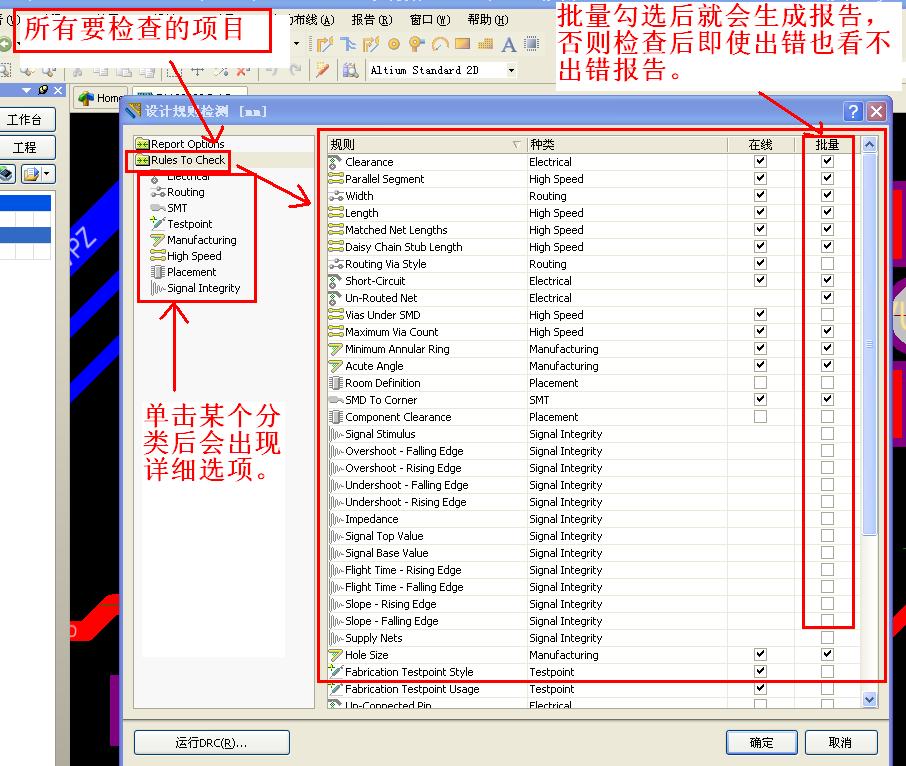

启动设计规则检查（DRC）
2013年05月04日 06点05分
1
level 12
电子二课堂
楼主
注意相关项目选项
2013年05月04日 06点05分
2
level 12
电子二课堂
楼主
执行检查后的错误提示
2013年05月04日 06点05分
3
level 12
电子二课堂
楼主
上面的错误实际上可以忽略的，因为有的焊盘是故意悬空的，有的焊盘是利用其焊孔来做安装孔用的，下面为此选项对应勾选点，若取消勾选后则忽略检查。
2013年05月04日 06点05分
4
level 12
电子二课堂
楼主
注意;在系统默认状态下，即使上述选项有勾选也不能检查出没有电气连接的引脚（焊盘），若想生效此选项必须先在 设计/规则 弹出的相关菜单中点右键新增，见下图。
2013年05月04日 06点05分
5
level 12
电子二课堂
楼主
注意;执行检查时要将所有的层打开，否则即使你跳转到某个错误点，也看不到提示的。
2013年05月04日 06点05分
6
level 12
电子二课堂
楼主
下一讲点打开此页面
https://tieba.baidu.com/p/2306617060
2013年05月04日 07点05分
