上课给大家展示了一个有3D模型的PCB,其实要设计3D图形的PCB必须先有无件的3D模型，并将其与PCB焊盘封装与原理图图形封装关联起来，此课先讲元件的3D模型与PCB焊盘封装的整合。
元件的3D模形需要相应的3D绘图软件画或在网上找，如果你暂时没有此概念就先要学习这方面的知识，当然如果自己做比较难，可以请求专业一些的人员帮你做，下图的两个网站里提供了较多的3D元件模板资料：
http://www.3dcontentcentral.cn/default.aspx
http://www.3dsource.cn/

下面我以一个48脚的IC封装3D元件为例，将其与PCB焊盘封装相整合。
这里假设你已经有一个STEP格式的3D模型，注：Altium 只支持这种格式的3D资料。

先画好一个48脚的IC封装

再切换到3D显示模式

开始放3D元件
找到你放的STEP格式的3D模型后将其加入。

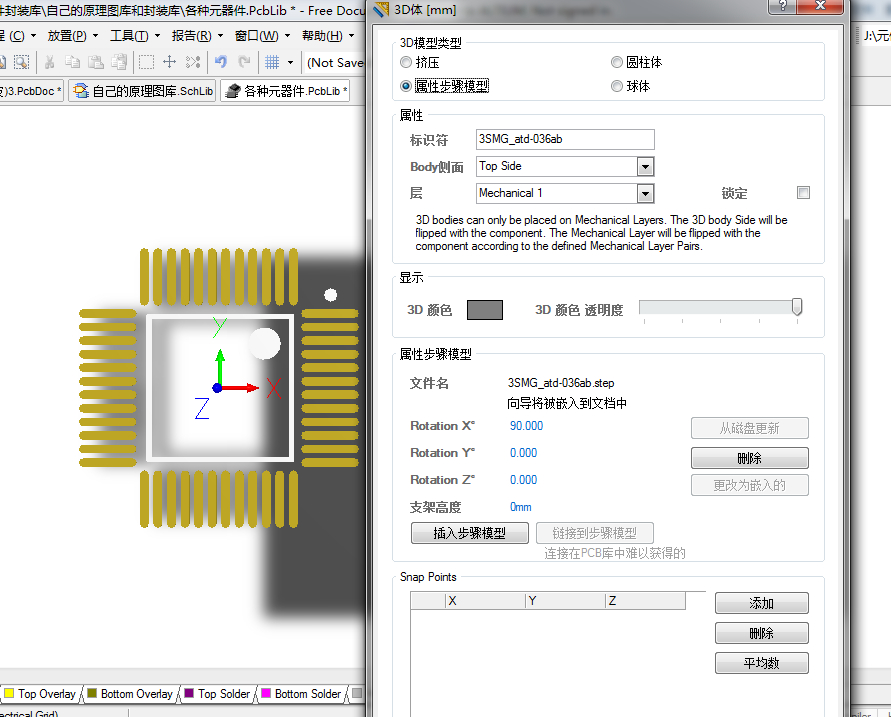

若有必要可以设置 X, Y, Z 尺寸，也可以加入后根据状况再调整。

3D元件已加入
将3D元件与PCB封装对好位

以上已完成了3D元件与PCB封装的整合，下一课将讲述如何将其又与原理图封装整合成集成元件库

第三课请打开此网页：https://tieba.baidu.com/p/2293220085

AD9的pcb原件封装导入step格式的3D模型时如何旋转模型？
导入时模型是侧视图，而封装是俯视图，请问如何仅旋转模型，让模型与封装完全重合？

@电子第二课堂 请进来看看怎么处理上面问题？

谢谢了···很感谢··

刘明

受益匪浅，感谢分享

在导入3D模型后，转入3D模式下，选择tools->3D placement->align face with board ，然后先点击你需要改变的模型，再点击要和电路板平行的面，就OK了，之后可以在2D视图下拖动模型位置。

楼主 好人

给个制作89c51的教程呗！双列直插的！

放置3D模型的时候软件出问题了......

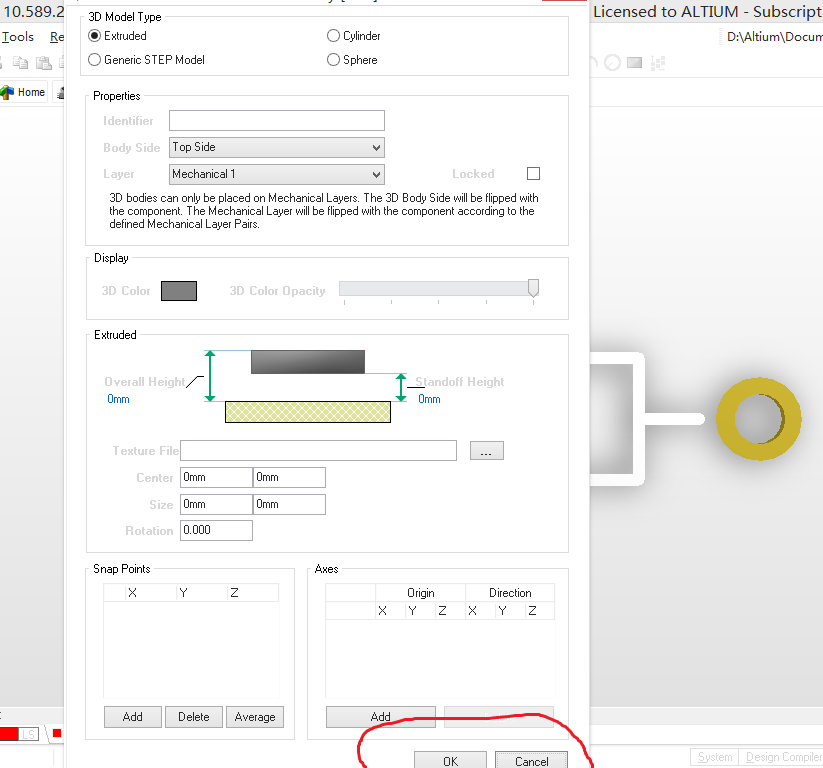

打开对话框是可以的,下面的OK还在,然后无论动了哪个选项之后底下的确定就消失了....然后我随便改个屏幕分辨率才能看到底下确定按钮露出一点点........怎么破???????????

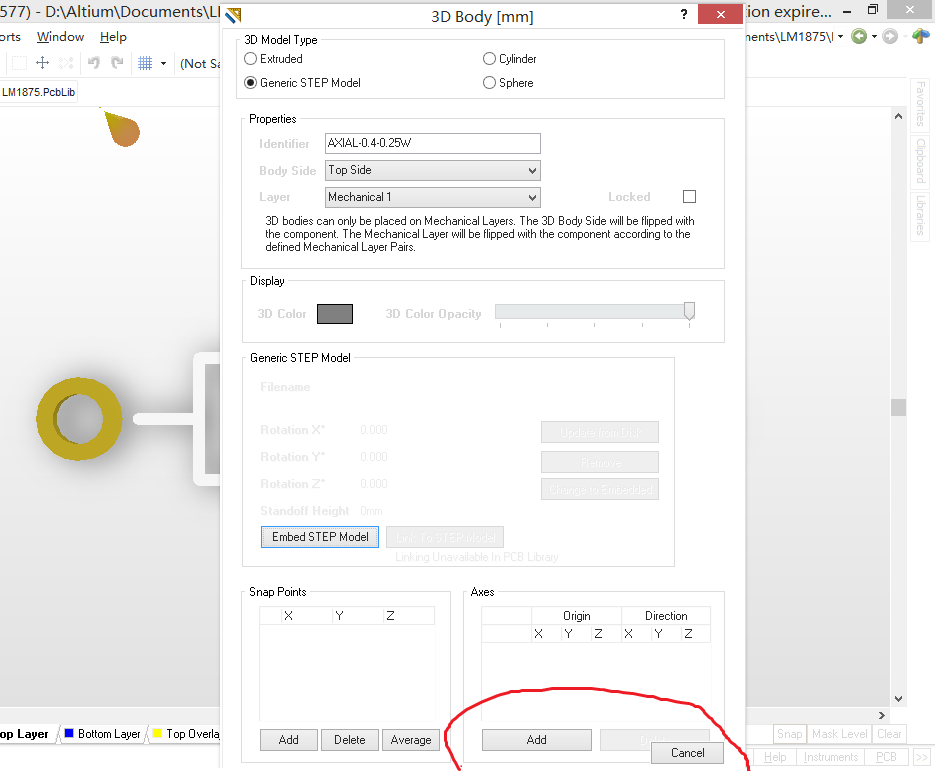

如下图..OK不见了

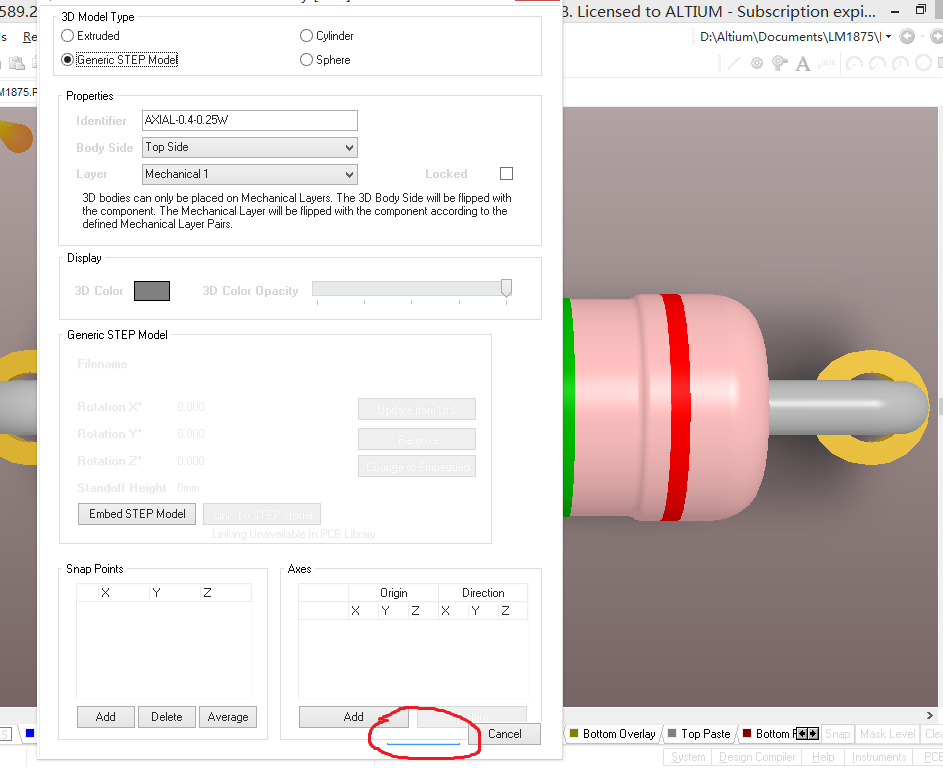

改分辨率再改回来又能看到一点.....
后来装了14也是这样
PS:我的分辨率是1366x768
——我喂自己袋盐
>>Mozilla/5.0 (Windows NT 6.3; WOW64; rv:31.0) Gecko/20100101 Firefox/31.0

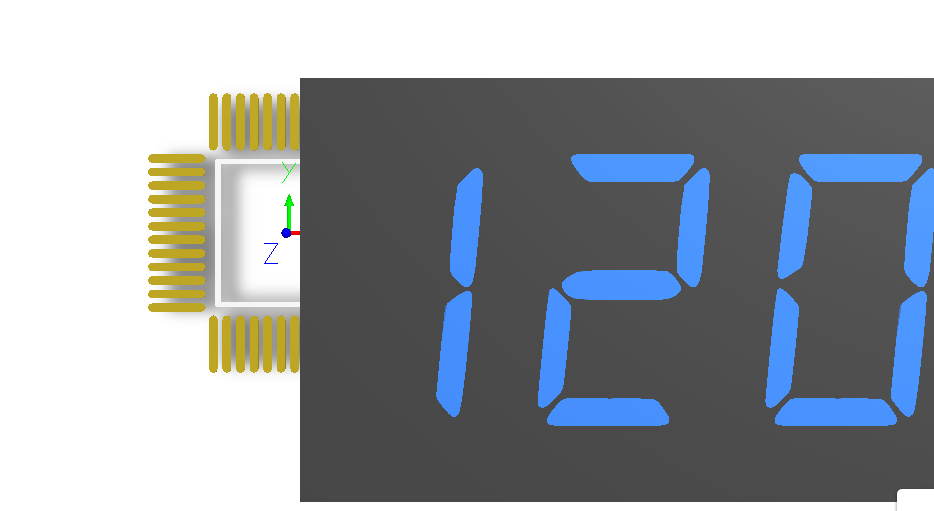

如果3D模型与元件封装不一样，如何更换
3D模型？
