上课已讲了3D元件与PCB焊盘封装合成一个整体，这里再讲建立一个集成（整合）元件库的方法。首先还是画一个原理图元件图形。
2013年04月27日 06点04分 1
level 12
电子二课堂 楼主
这里可以看到有两个文件了，一个是刚才建的原理图元件库，另外一个是上节课已建好的3D元件与PCB焊盘封装合成元件库。
2013年04月27日 06点04分 2
level 12
电子二课堂 楼主
下面正式开始讲建立一个集成（整合）元件库的步骤
1.新建一个集成库
2013年04月27日 06点04分 3
level 12
电子二课堂 楼主

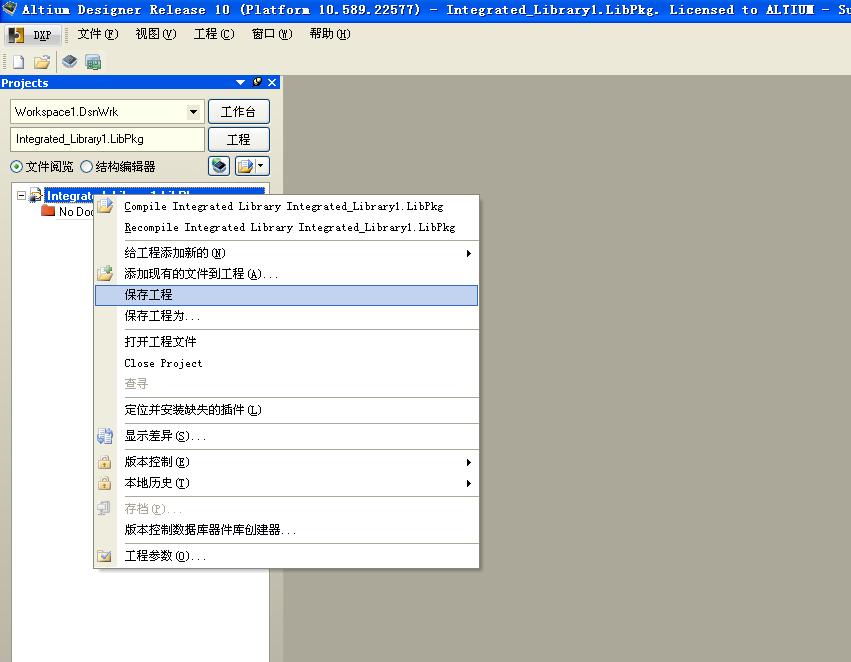

2.保存到与上面原理图与PCB封装所在的文件夹中，注意保存名称的修改便于识别
2013年04月27日 06点04分 4
level 12
电子二课堂 楼主
3.将原理图元件与PCB封装加载进来
2013年04月27日 06点04分 5
level 12
电子二课堂 楼主

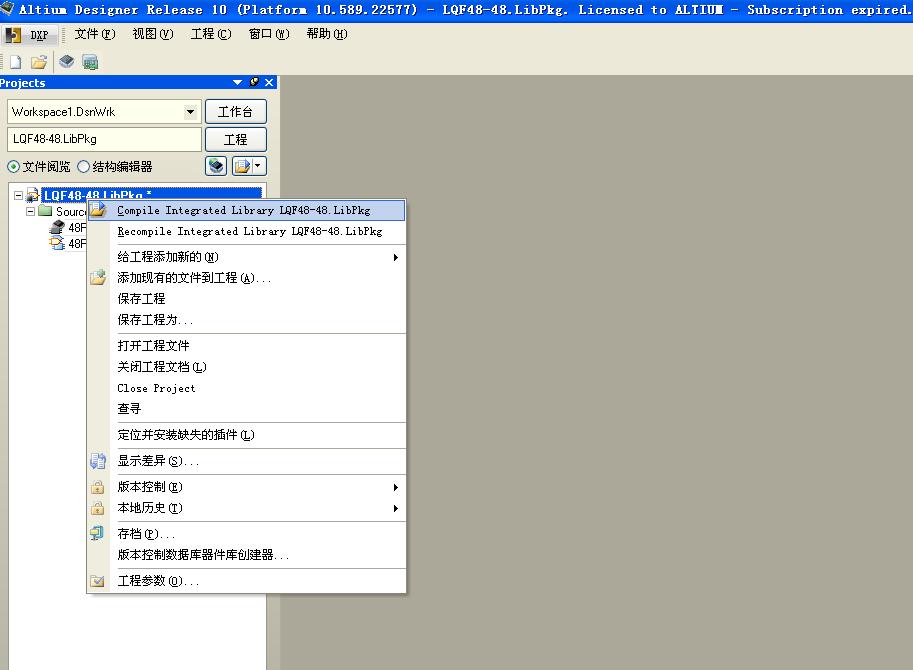

4.再将这两个元件进行编译就成功了。
2013年04月27日 06点04分 6
level 12
电子二课堂 楼主
5.编译后会自动生成一个文件夹，打开此文件夹，我们辛苦做的集成（整合）元件库就在里面，就里面包含了原理图元件，3D模型图，PCB封装图，以后可以随便用了。
2013年04月27日 06点04分 7
level 12
电子二课堂 楼主
此节课只讲了单一的原理图元件对应单一的PCB及3D封装，而实际上单一的原理图可对应多个PCB及3D封装，如普通固定电阻的原理图符号是一样的，而PCB及3D封装，则较多，下一课将讲怎样一个原理图元件对应多个的PCB及3D封装。
2013年04月27日 06点04分 8
level 12
电子二课堂 楼主
欲知下一讲内容如何，请打开此页面：https://tieba.baidu.com/p/2293524980
