1、350中国人民海军航母平台WIP
模型吧
全部回复
仅看楼主
level 6
westlife_100 楼主
1/350瓦良格模型施工中
先介绍下采用的材料:
1. 小号手的1/350瓦良格套件
2. 淡水河谷的1/350库兹涅佐夫号蚀刻片
3. 改成动态的基本设备,由于本人之前没有做过RC,所以还在学习研究中,因此、这部分采购清单没有确定,希望能够得到各位高人的指点。先谢过。
一,先来个板件测评。作为考证党,主要谈原板件存在的考证错误。
号手这款属于赶在国产航母海试时抢出来的题材货,它是以前几年已出过的1/350库兹涅佐夫级套件为基础,增加新研发的部件而成。新部件包括:
1. 全新的舰桥;(都是一体化的结构,减少了玩家的工作量,赞一个)
2. 全套的武器系统(瓦良格的国产武器系统与库兹涅佐夫完全不同)
3. 全新的舰载机(包括苏-33、直-8、直-9和卡-31、卡-28)
4. 蚀刻片(包括舰桥桅杆的部件、顶板雷达、武备和烟道罩等)
总的来说,号手的这套产品性价比很高。库兹涅佐夫的价位为600左右,而瓦良格只要300多。

2012年04月17日 02点04分 1
level 6
westlife_100 楼主
大家很踊跃啊,谢过!我会坚持持续更新的。首先谈谈
现在谈下考证上的问题。
由于本套件用的是库兹涅佐夫的舰体。以此,它的错误也体现在两舰的不同之处。最明显的是舰体后部两舷上的平台结构。
这是裤子的平台
这是老瓦的。可见老瓦的平台侧面分为3个层次。而裤子的只有2个。
所以我用1.2毫米厚的胶版加厚。实际上这个厚度不足,但如果太厚的话,整个平台的宽度会过大,所以姑且如此。
右舷的效果。
2012年04月17日 04点04分 22
level 6
westlife_100 楼主
晕这么发出来变成这个样子,图片和文字搅合在一块了。请问我如何编辑帖子?谢过。
2012年04月17日 04点04分 23
level 6
westlife_100 楼主
哦?我还不知道,在你的提醒下去TAOBAO搜了下。看了下图片。这套片子就是栏杆和飞行甲板防坠网。这些由于我买的山寨裤子的片子里都有了,所以暂时不考虑了。而且裤子这套里面有些很有用的部件,后面会谈到。THANX ALL THE SOME.
2012年04月17日 04点04分 24
单词啊。。。打字别偷懒哦。。。
2012年10月06日 11点10分
level 6
westlife_100 楼主
偶像来了。激动。我一直在找您发过的贴,研究如何改RC。关于RC的想法后面会谈到。还请您多多指教。
2012年04月17日 04点04分 25
level 6
westlife_100 楼主
昨天发的帖子被吃了。》》
今天继续。仍然是舰体后部,两侧的平台挖空。
中间用胶版搭起来。防水是个难点啊。

2012年04月19日 05点04分 39
level 6
westlife_100 楼主
左舷凹槽位置有误。用胶版填补,待后期打磨。然后再边上从新钻出一个。
根据照片装饰了下左舷的两个交通艇收放库,装上栏杆,还有中间的一道竖直的“杆子”谁知道这是什么??猜到有奖哦:)

2012年04月21日 07点04分 43
level 6
westlife_100 楼主
答案揭晓。游览天津基辅号时拍的照片。哈,两艘船的很多结构相似。这个“杆子”是上下船的登船梯。

2012年04月22日 06点04分 54
其实瓦妈的舰体就是基辅加长了
2013年03月13日 12点03分
level 6
westlife_100 楼主
顺便发两张自己拍的老瓦照片。拍于去年第一次海试结束后在船坞中维修的时候。傻瓜机拍的。请大家笑纳。

2012年04月22日 07点04分 55
level 6
westlife_100 楼主
进度...船体放一放,现在是舰桥。

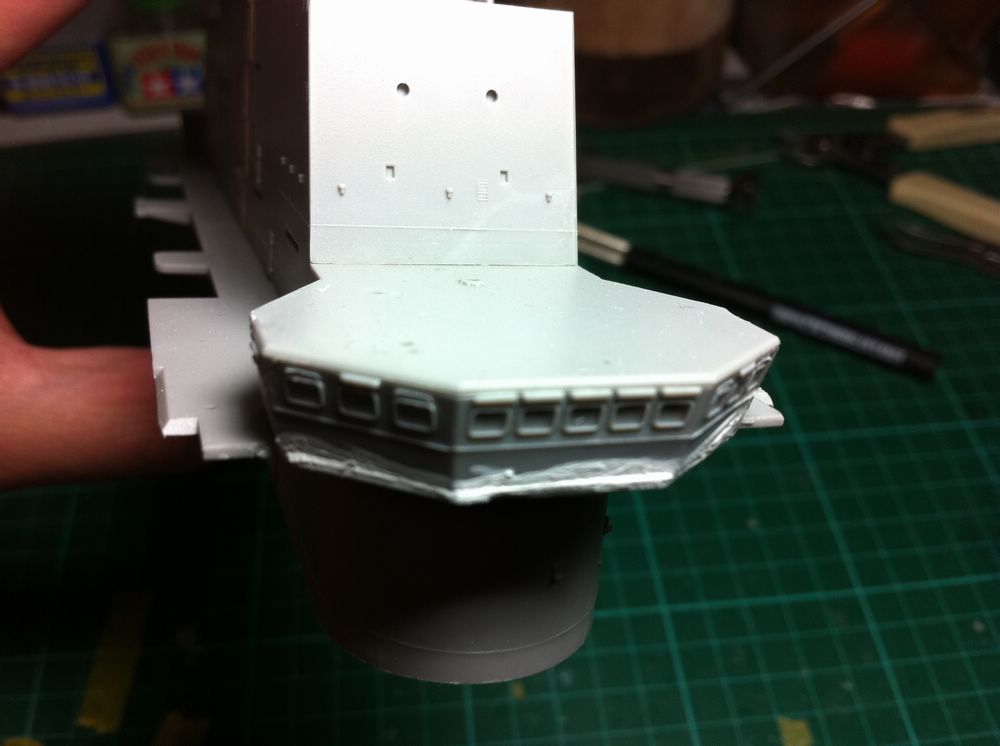

航海舰桥前得平台是多余的。全部削掉,补上补土待后面打磨。
对比实物照片。前面的平台是网状结构。这个结构刚好在1/350裤子蚀刻片中有。可以直接嫁接用上。
2012年04月22日 07点04分 56
如果有个人在舰桥上面那露天平台上跳绳,能把舰桥里的人吵死。。。
2012年10月06日 11点10分
回复 繁Vampire :。。亮了
2012年10月06日 11点10分
level 6
westlife_100 楼主
继续,舰桥公事中...

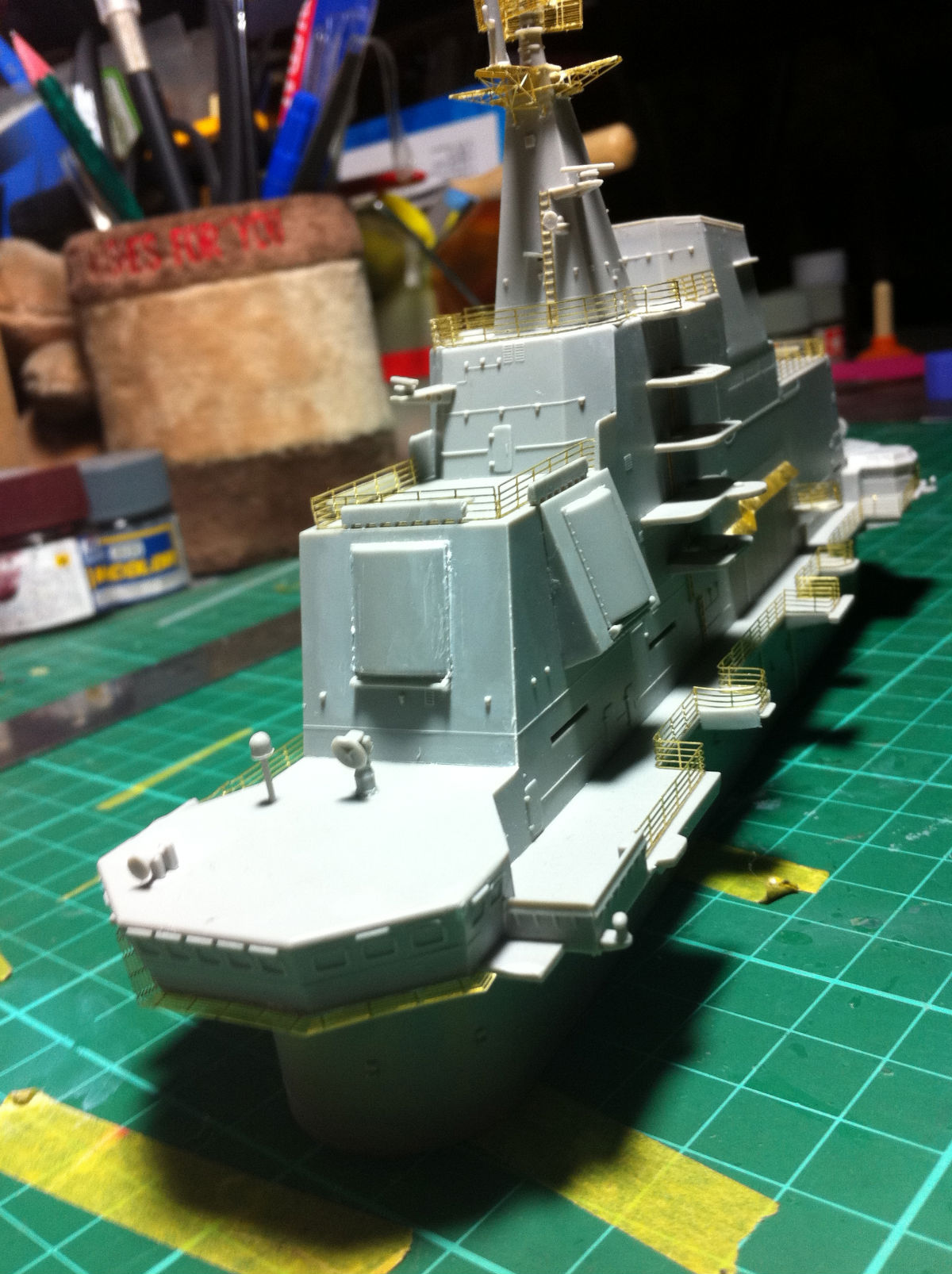

加了栏杆等,但航海舰桥顶部的平台还有各种雷达罩还没装上,准备喷过甲板漆后再遮盖分色后再装。这样方便遮盖。
2012年04月25日 08点04分 58
加了栏杆怎么用遮盖带啊
2013年01月05日 14点01分
同楼上,栏杆加了后再遮盖的话遮盖带要紧贴栏杆,感觉难度不是一般的大 。
2015年08月30日 08点08分
level 6
westlife_100 楼主
不好意思,可能我们俩的理解有偏差。我是指放交通艇的库中最正中间竖的那个'杆子”也就是最长的那个是舷梯。
2012年04月25日 15点04分 65
level 6
westlife_100 楼主
是啊,我准备将飞行甲板整个作为可移动的。周边届时全是防坠网的蚀刻片。每次搬开都可能会碰着。第一次搞动态的到底如何设置这些还没经验,只能摸索着来。我准备用4轴。哈,仿真度高。但没有决定是用4台电机还是齿轮箱。齿轮箱我也不会做。不知有没有订做的。我看你的三隈用4轴。准备如何连呢?还望多多指教。另外你的三隈和长门准备大规模用蚀刻片吗?
2012年04月25日 15点04分 67
level 6
westlife_100 楼主
哦,多谢提醒。我的手钻很多号的钻头都废了。你不说我真准备上电钻。另外我看你三隈只换了轴。如果舵和浆都换的话航行性能和速度会有多大提升?我看见淘宝有卖配我这船的舵和浆。准备入一套。
2012年04月25日 15点04分 70
level 6
westlife_100 楼主
https://imgsa.baidu.com/westlife_100/pic/item/e6fa8504fdfaaf51f1a8fb1c8c5494eef11f7a38.jpg

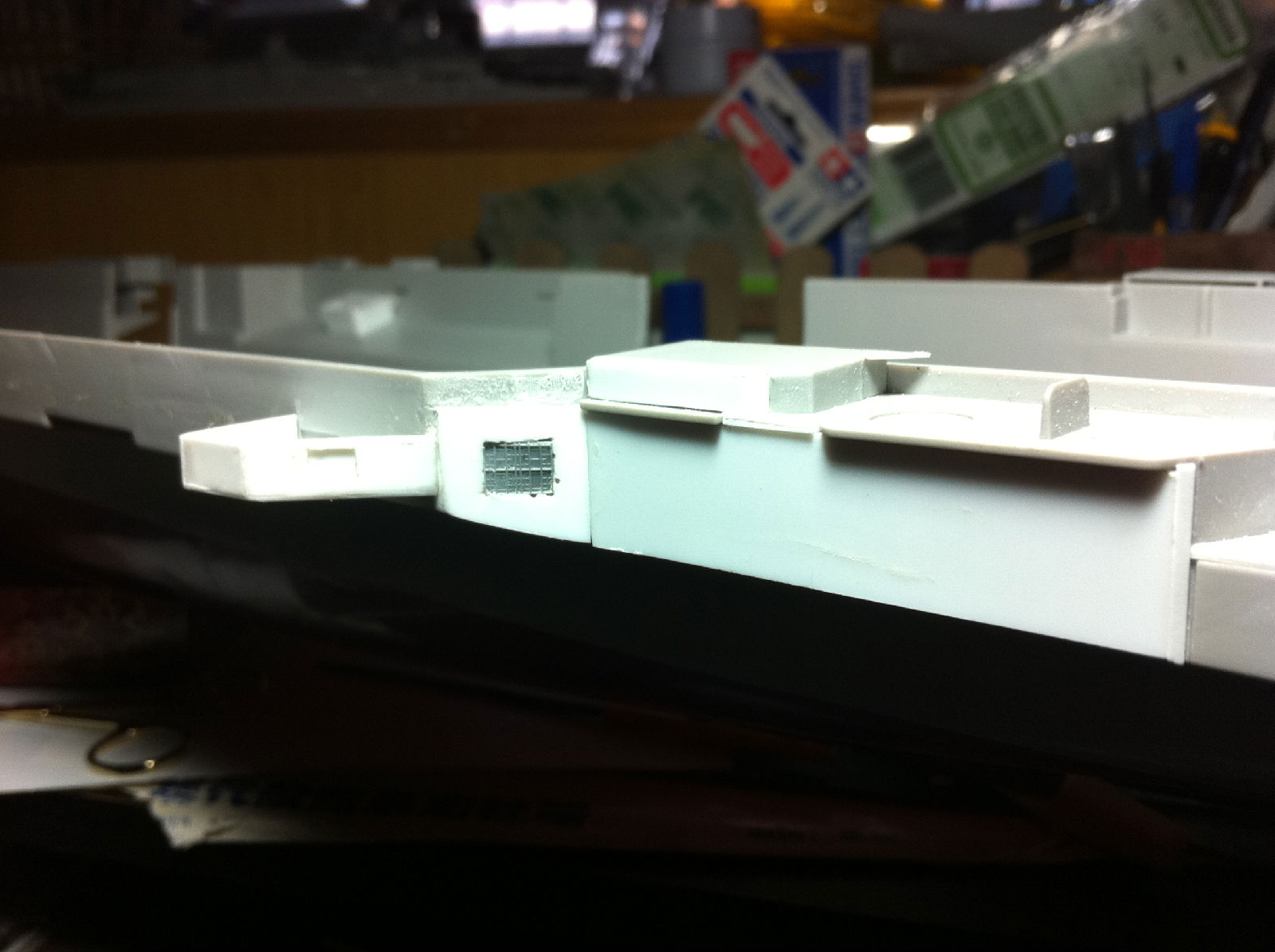

右舷后部根据实船照片添加了舷台
https://imgsa.baidu.com/westlife_100/pic/item/ffcb784b252dd42aec417b08033b5bb5c8eab838.jpg
2012年05月01日 16点05分 74
level 6
westlife_100 楼主
晕,ipad贴不了图。明天上机子上重新贴图。
2012年05月01日 16点05分 75
level 6
westlife_100 楼主
老瓦和裤子的结构上还有个不同是这个右舷后部的舷台上。
自制了一个,但形状有别,如果要改成实物状得话,比如把飞行甲板上的结构大改。偷懒了...

2012年05月02日 08点05分 78
level 6
westlife_100 楼主
机库门改装。根据这张裤子的图片结构改的。老瓦和裤子一样。
对比照片,可以看到本套件的机库门上面的高度太矮。
2012年05月06日 16点05分 81
level 6
westlife_100 楼主
舰桥开始上色。先喷上一层甲板色。真实颜色和我下面垫的这本书得书皮相近。我是先用郡仕的红加白作底色,后薄薄地喷上一层灰白作色差。手机拍的,颜色和真实情况看起来有误差。
PS.不知道为什么老瓦也要学毛子的航母将舰桥的甲板颜色设为红色。难道是方便飞行员从空中识别?
2012年05月06日 16点05分 82
level 6
westlife_100 楼主

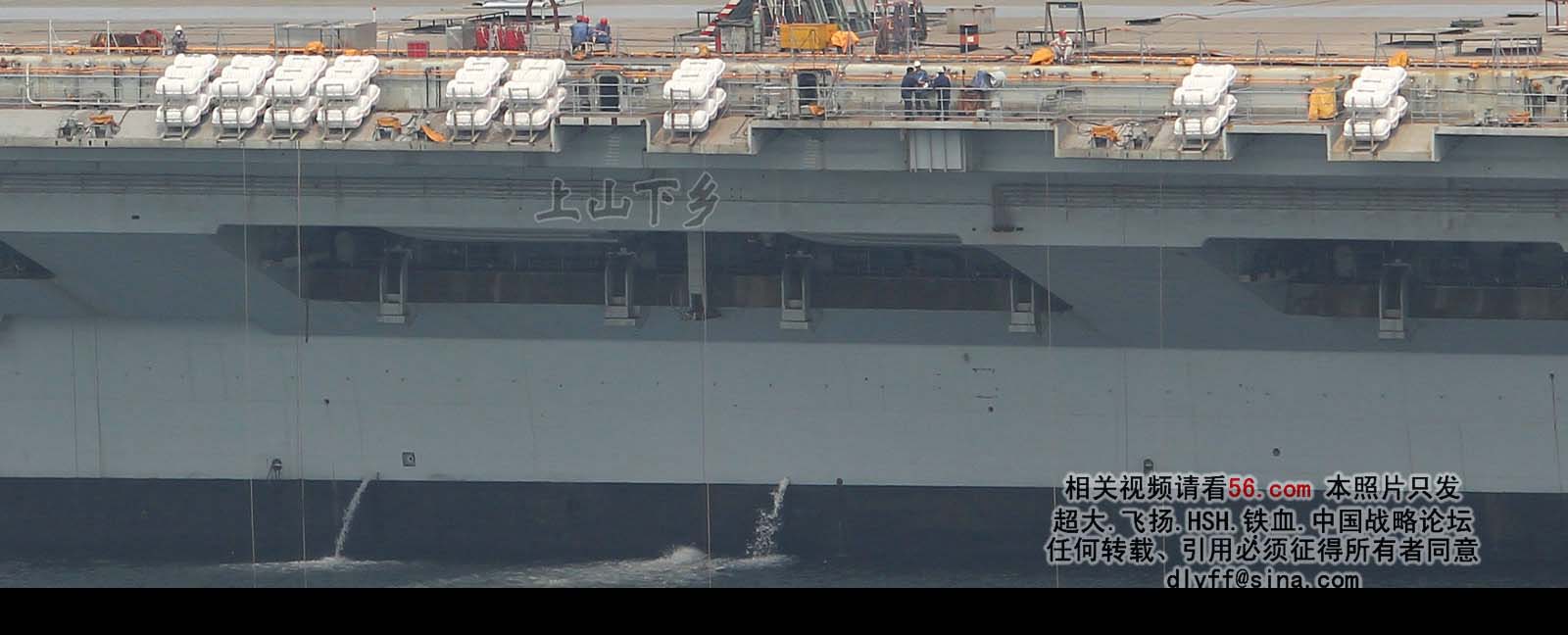

最近有事没怎么做。关于两舷救生筏的问题我打算是用同比例的栏杆改造。我对比了一下实际的救生筏及其架子的尺寸以及模型中的救生筏和蚀刻片栏杆的尺寸,前者稍微宽点。刚好。可以取较长的一截栏杆,将中间的竖杆切掉,弯曲成四截。
需要注意是救生筏摆放在架子上的方式,是双层的叠加。架子的上层顶部位于上下救生筏之间。
2012年05月23日 12点05分 88
