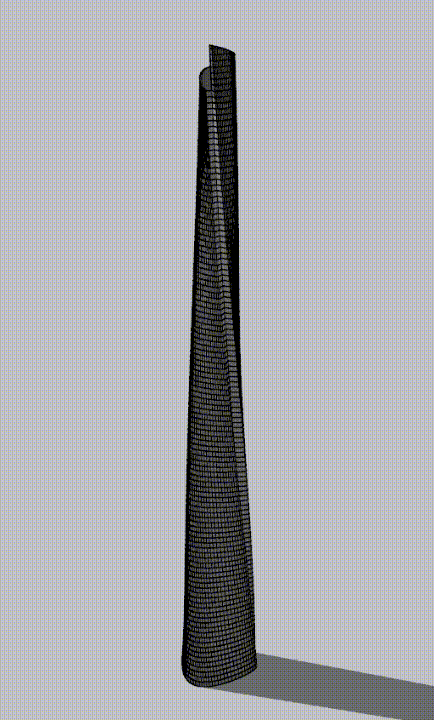

【建模教程】SU扭转曲面：3分钟速建上海中心大厦！
sketchup吧
全部回复
仅看楼主
吧务
level 10
suapp2
楼主
2025年07月14日 01点07分
1
吧务
level 10
suapp2
楼主

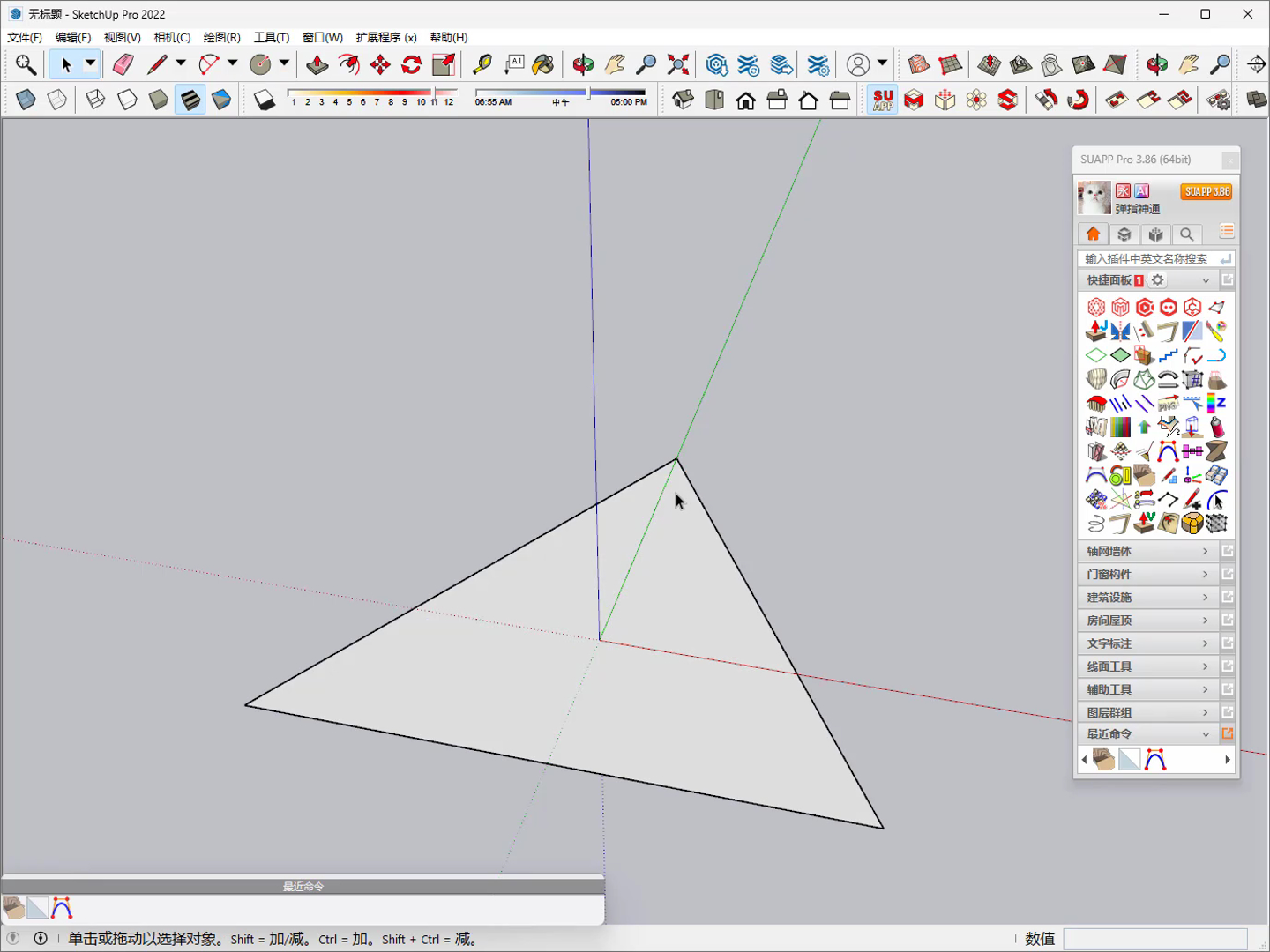

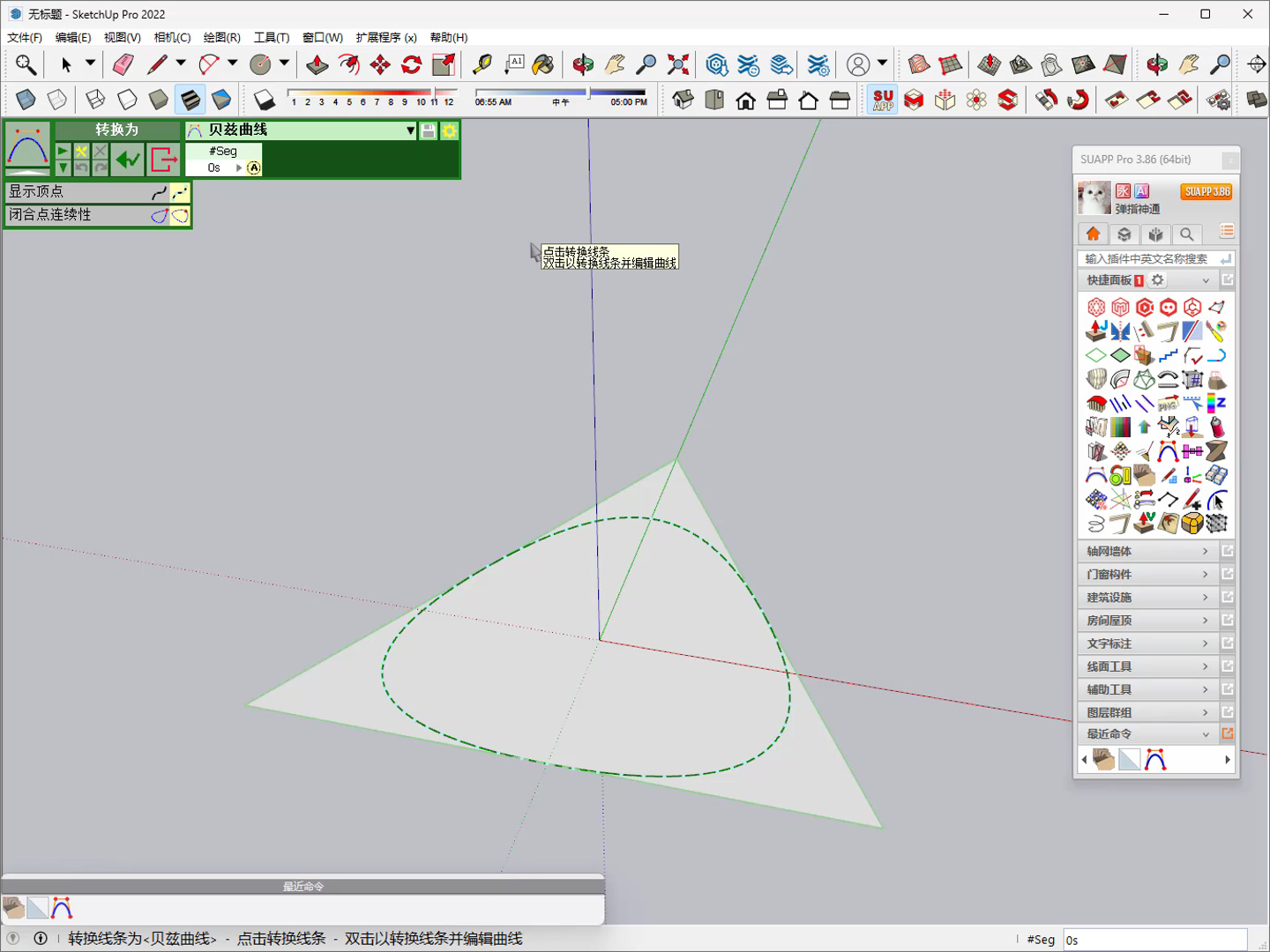

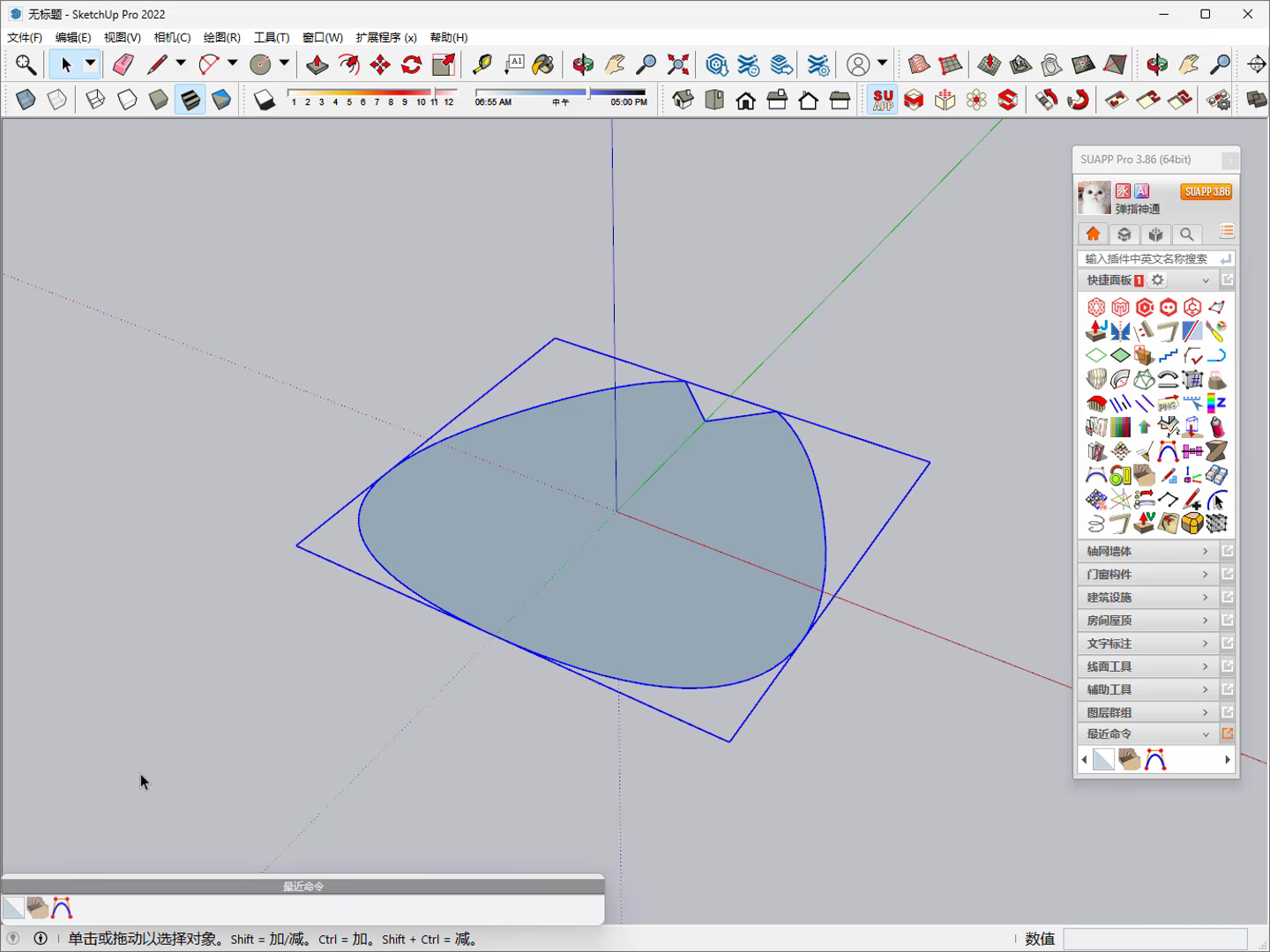

1.画出一个等边三角形，选中边线，使用【贝兹曲线】（SUAPP编号96）贝兹曲线插件，将边线转化为贝兹曲线。
2.在三角形的一角处开口，并全选创建组件。

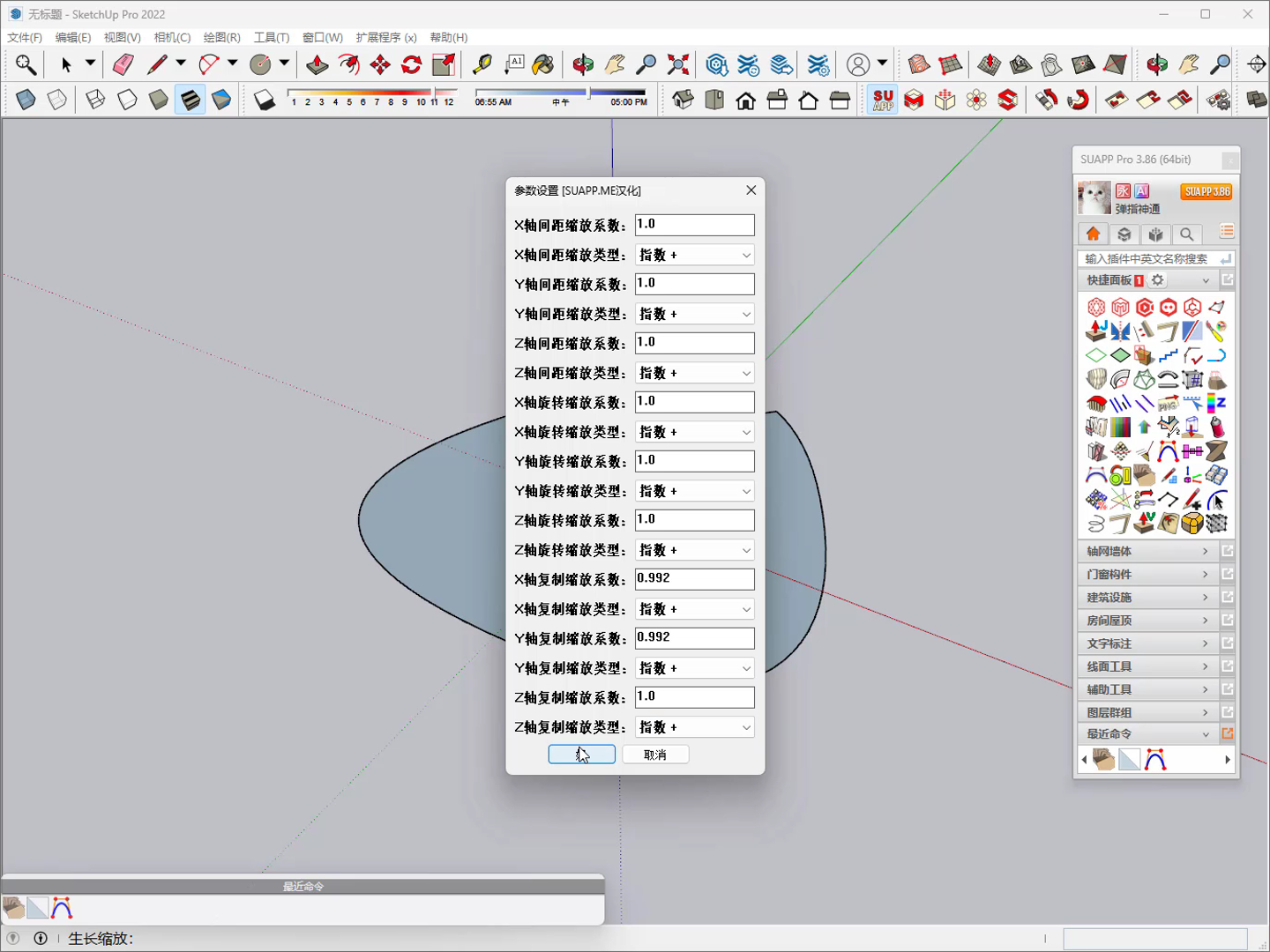

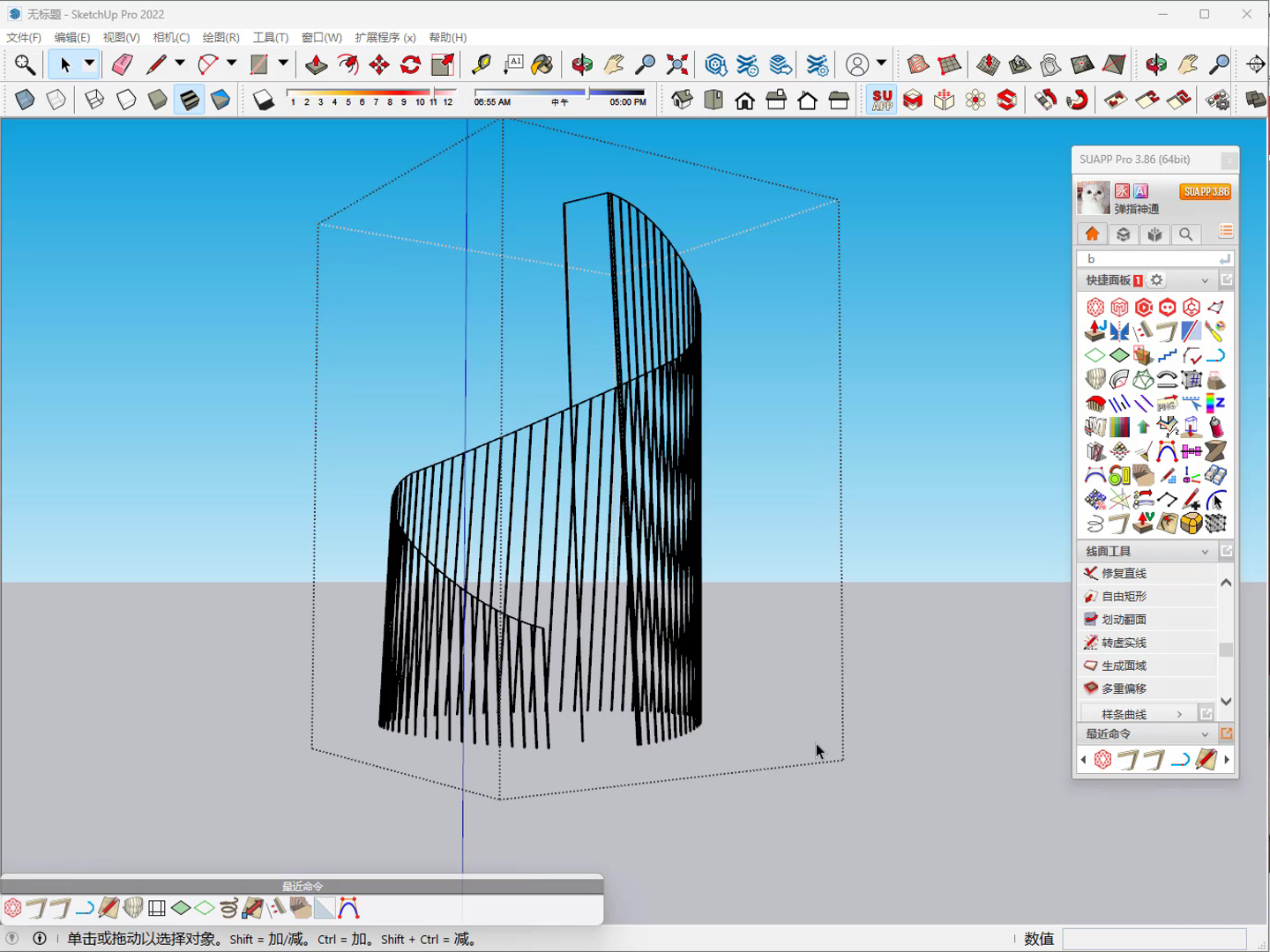

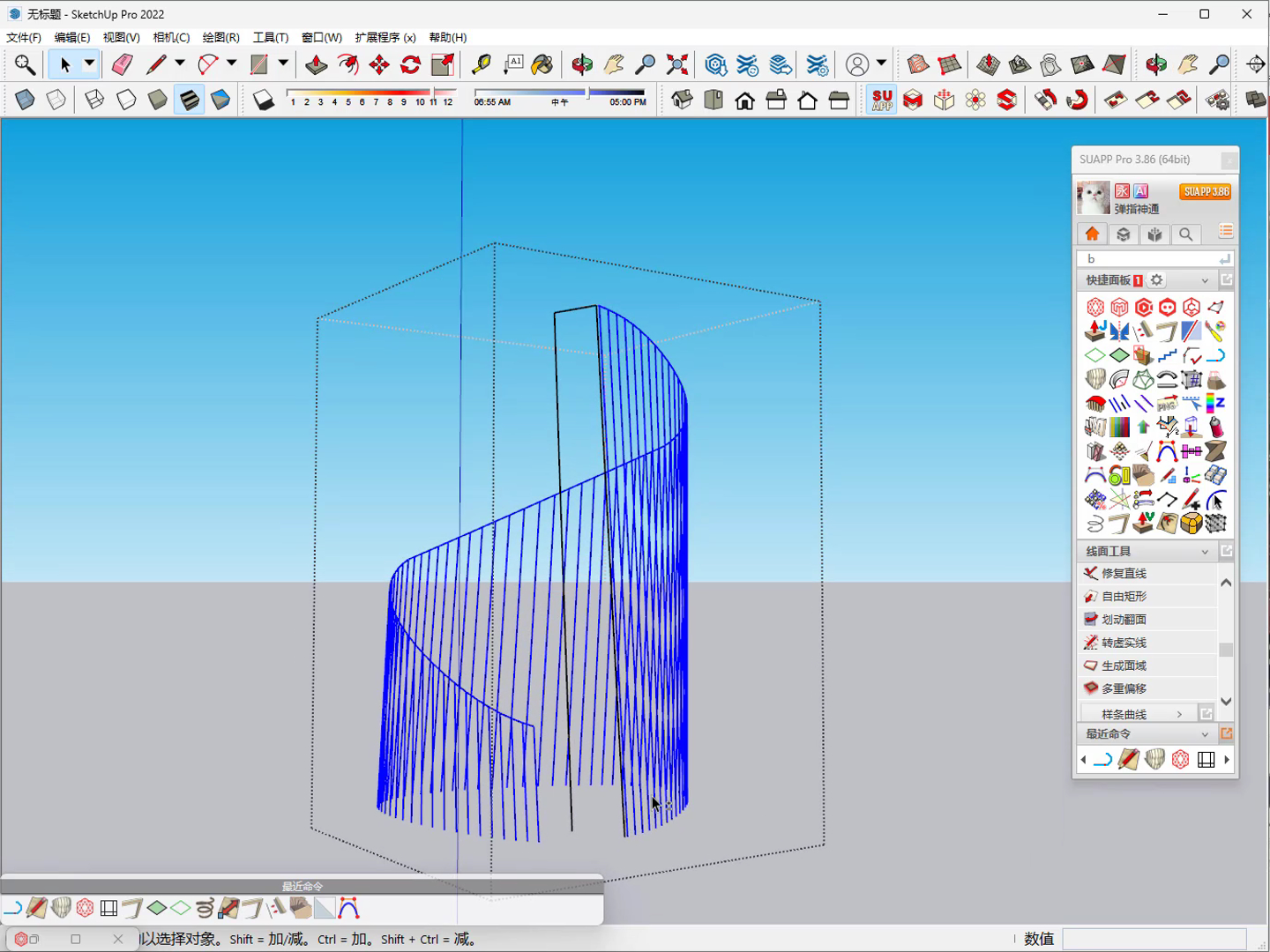

3.使用【生长阵列】（SUAPP编号59），调整参数，完成复制。
4.选中最上方的部分组件设定为唯一并成组。

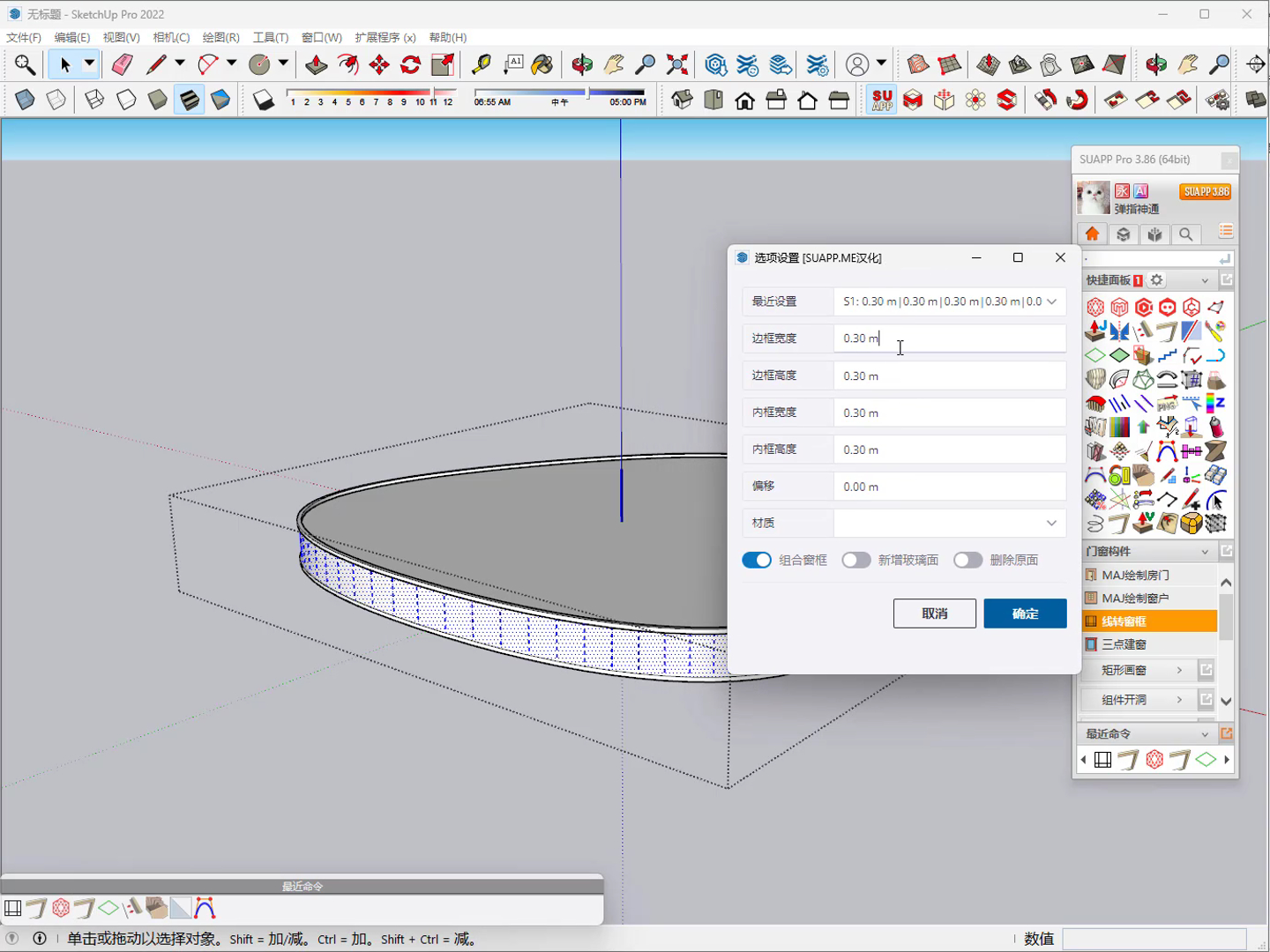

6.选中上下边线使用【线转方柱】（SUAPP编号271）做出楼板外挑。
2025年07月14日 01点07分
2
吧务
level 10
suapp2
楼主

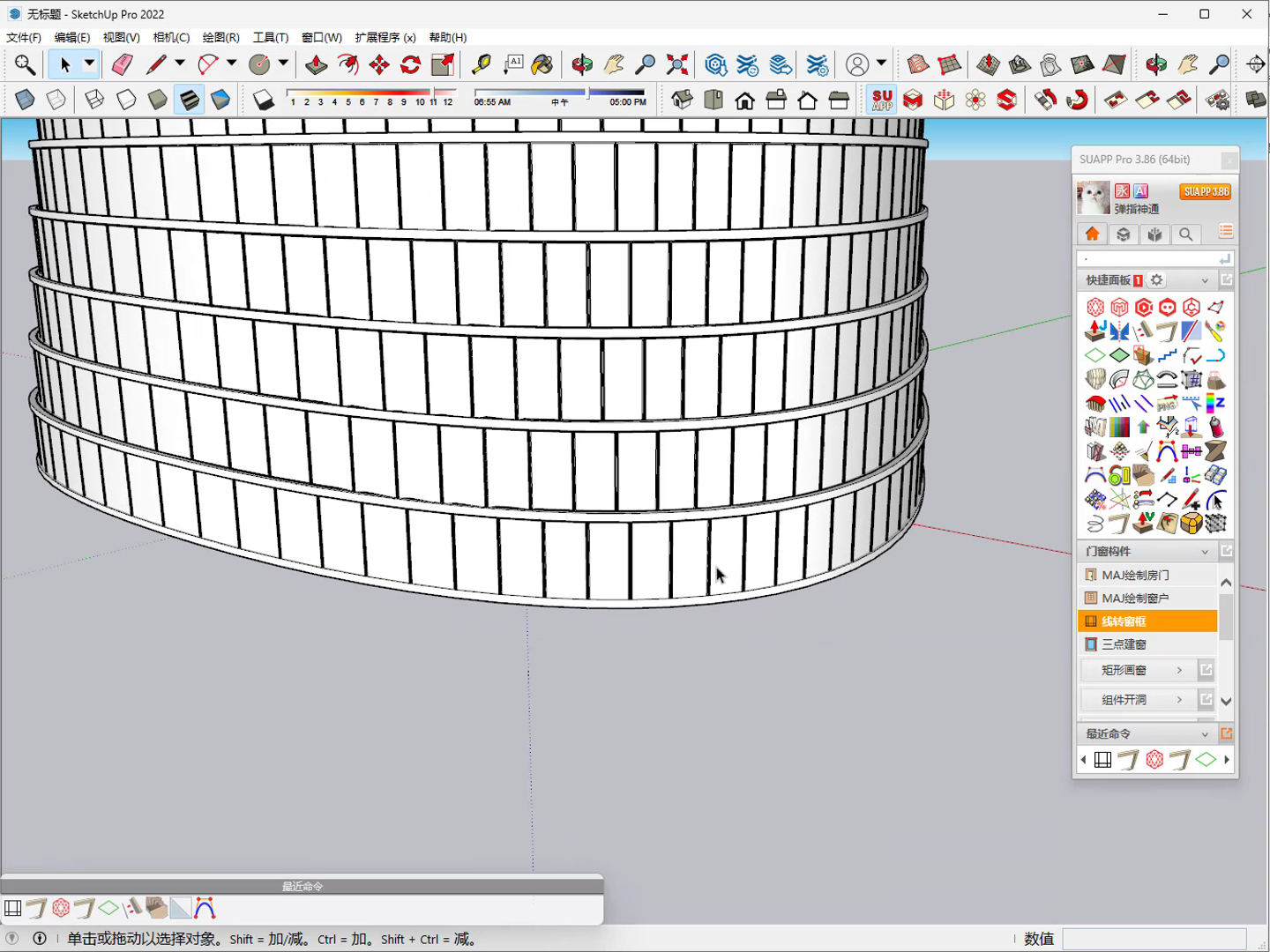

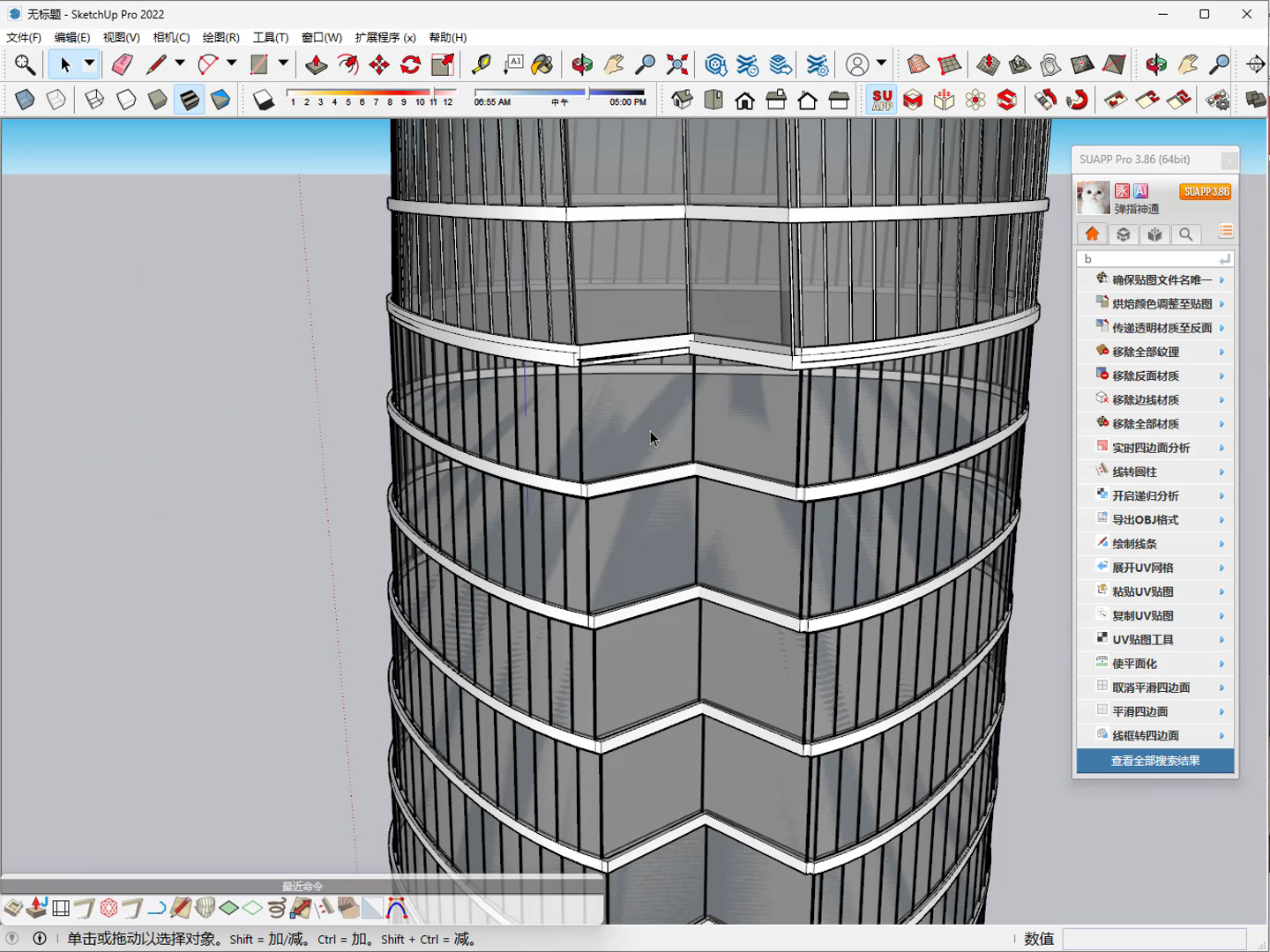

7.选中墙面结构线使用【线转窗框】（SUAPP编号363）做出窗框。

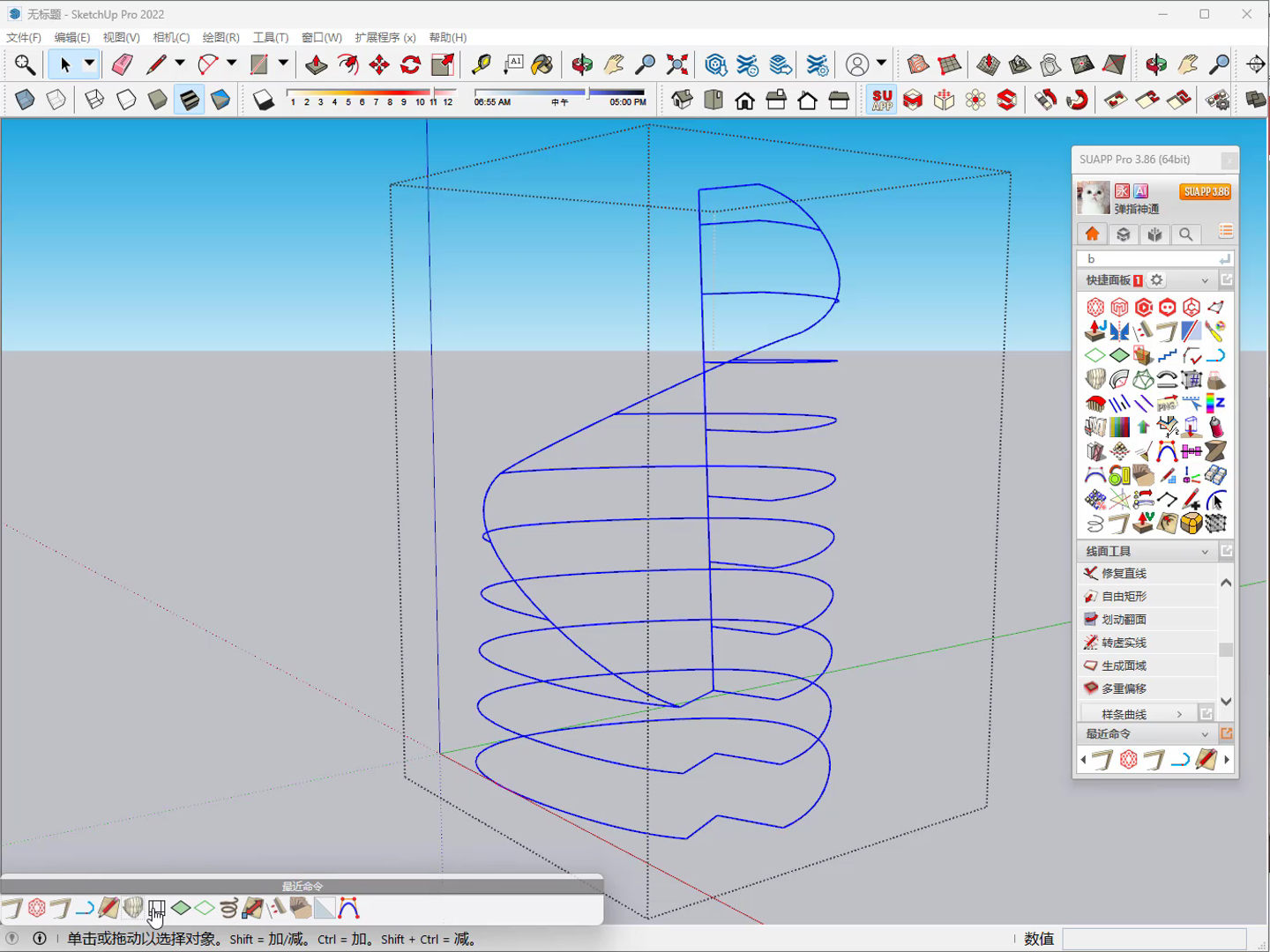

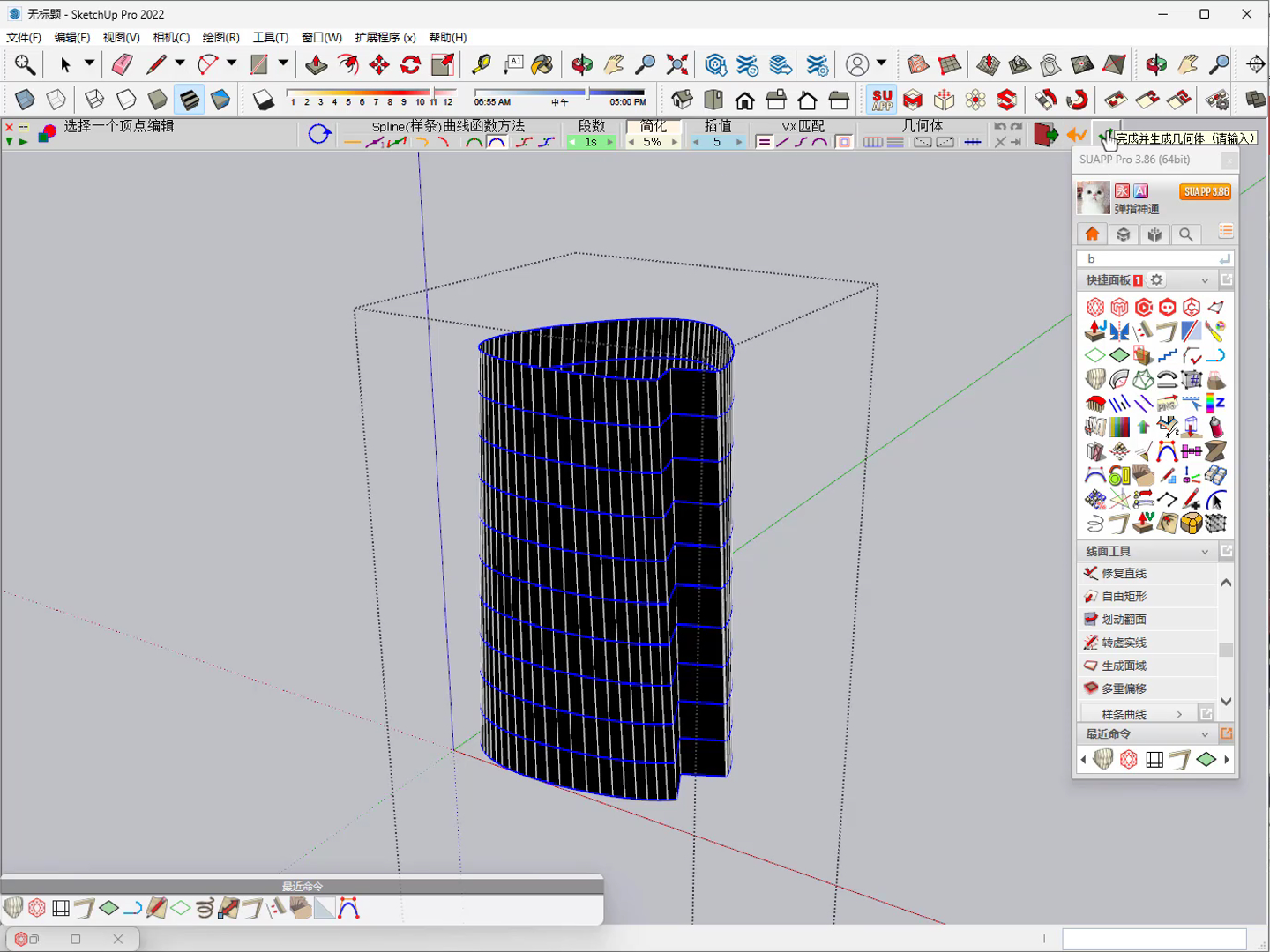

8.进入顶部的群组仅保留曲线，全选使用【曲线放样】（SUAPP编号427）曲线放样分别制作表皮和竖向结构线。

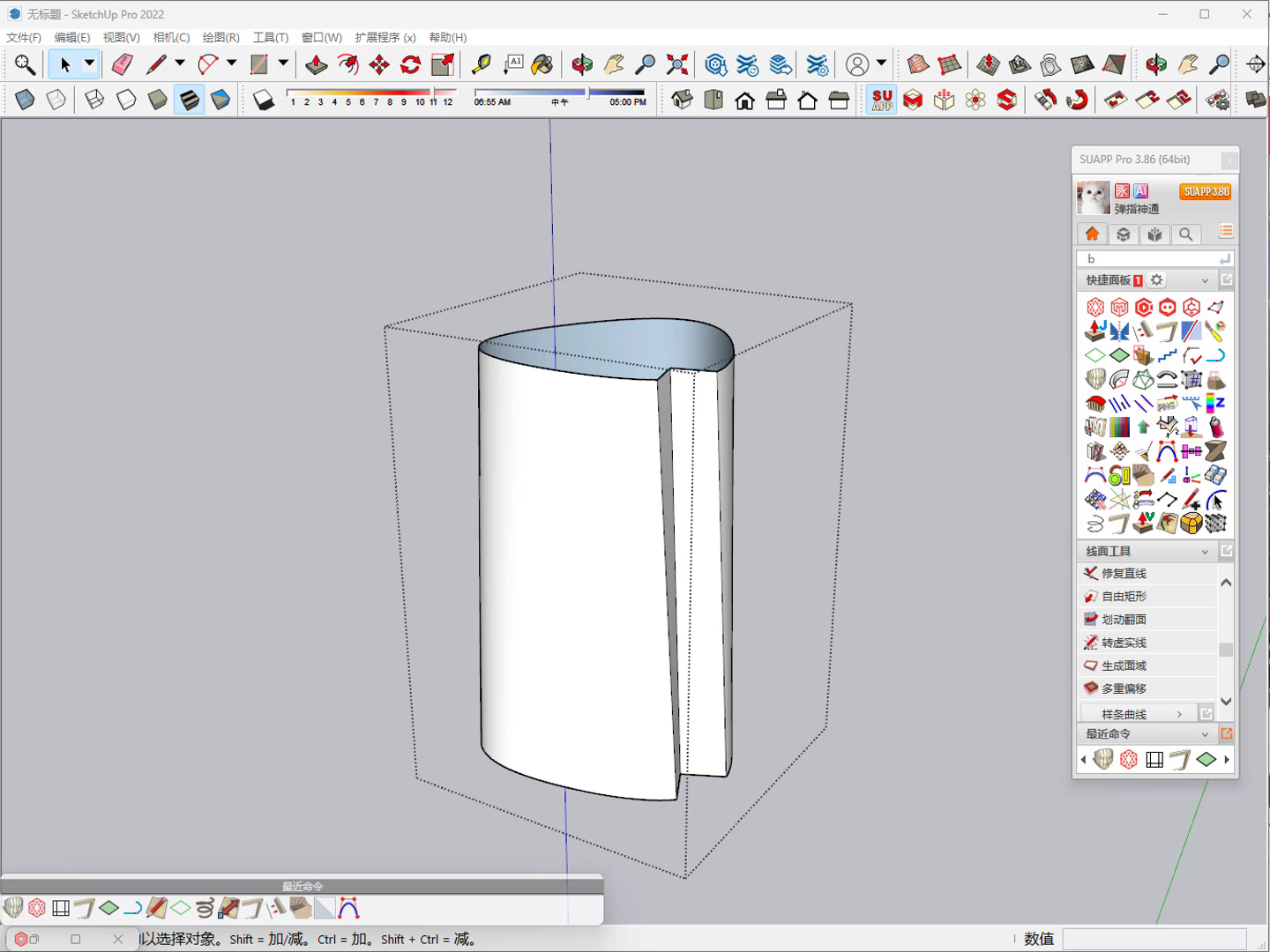

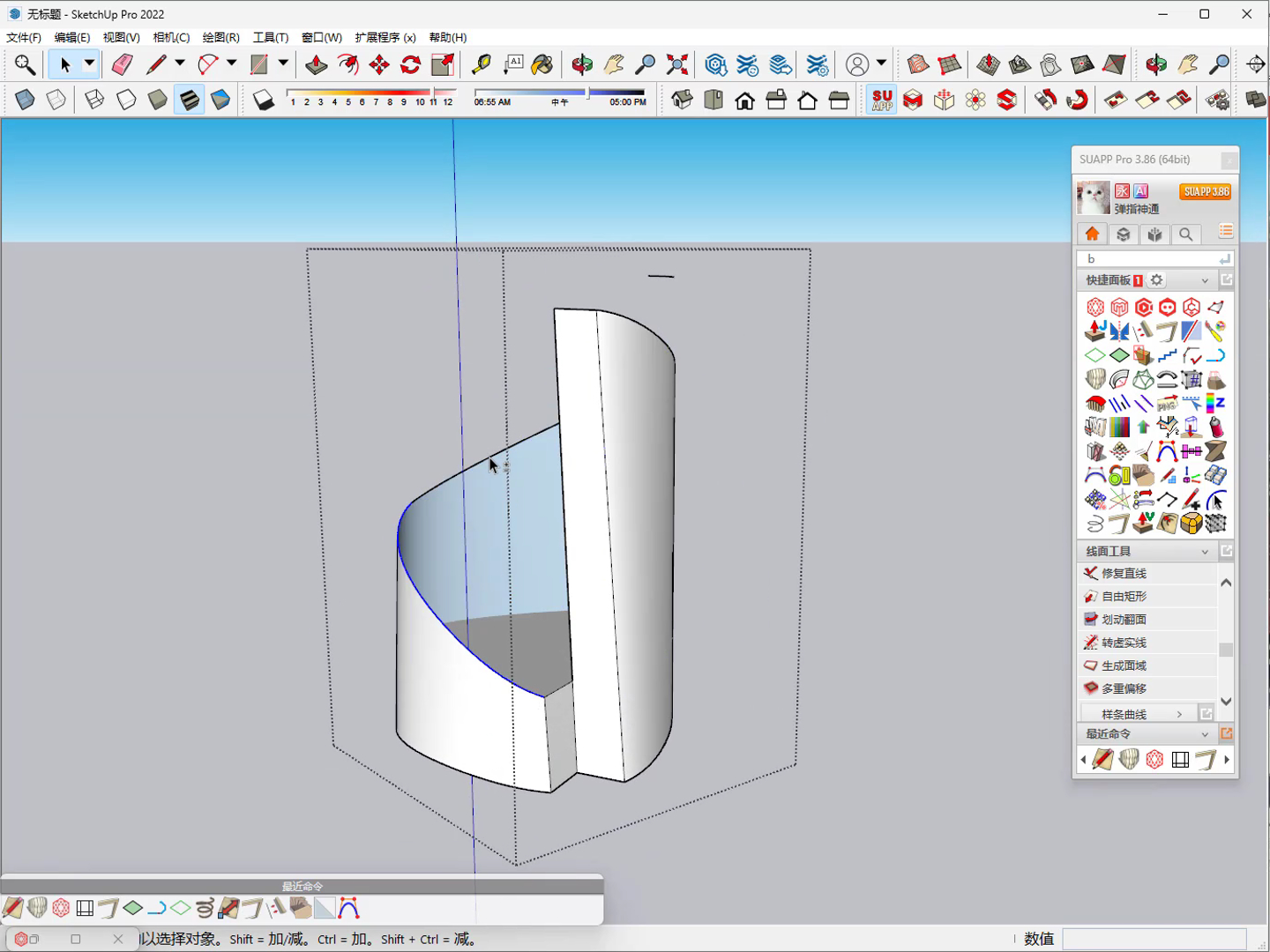

9.选中表皮，简单处理一下开口。

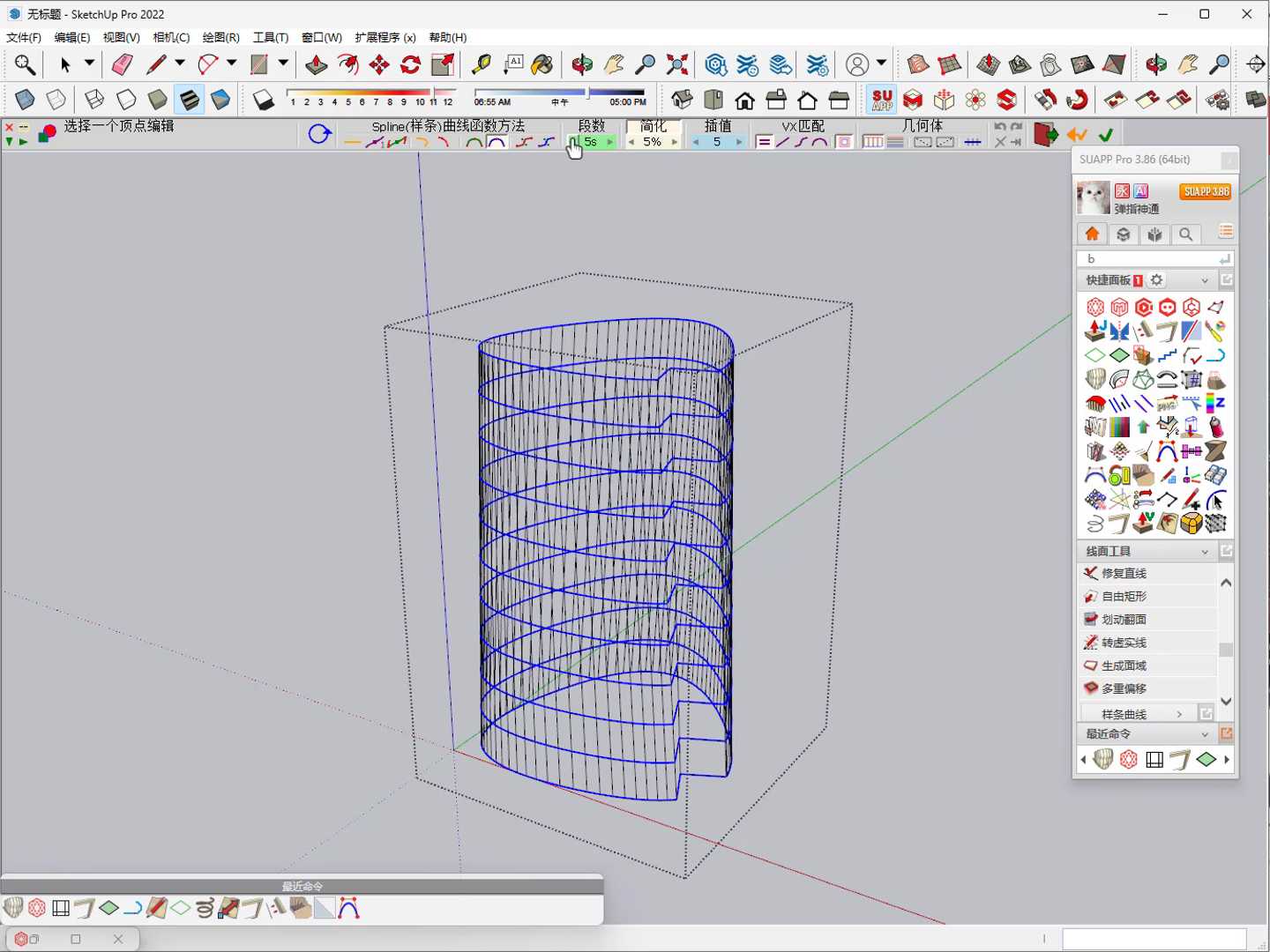

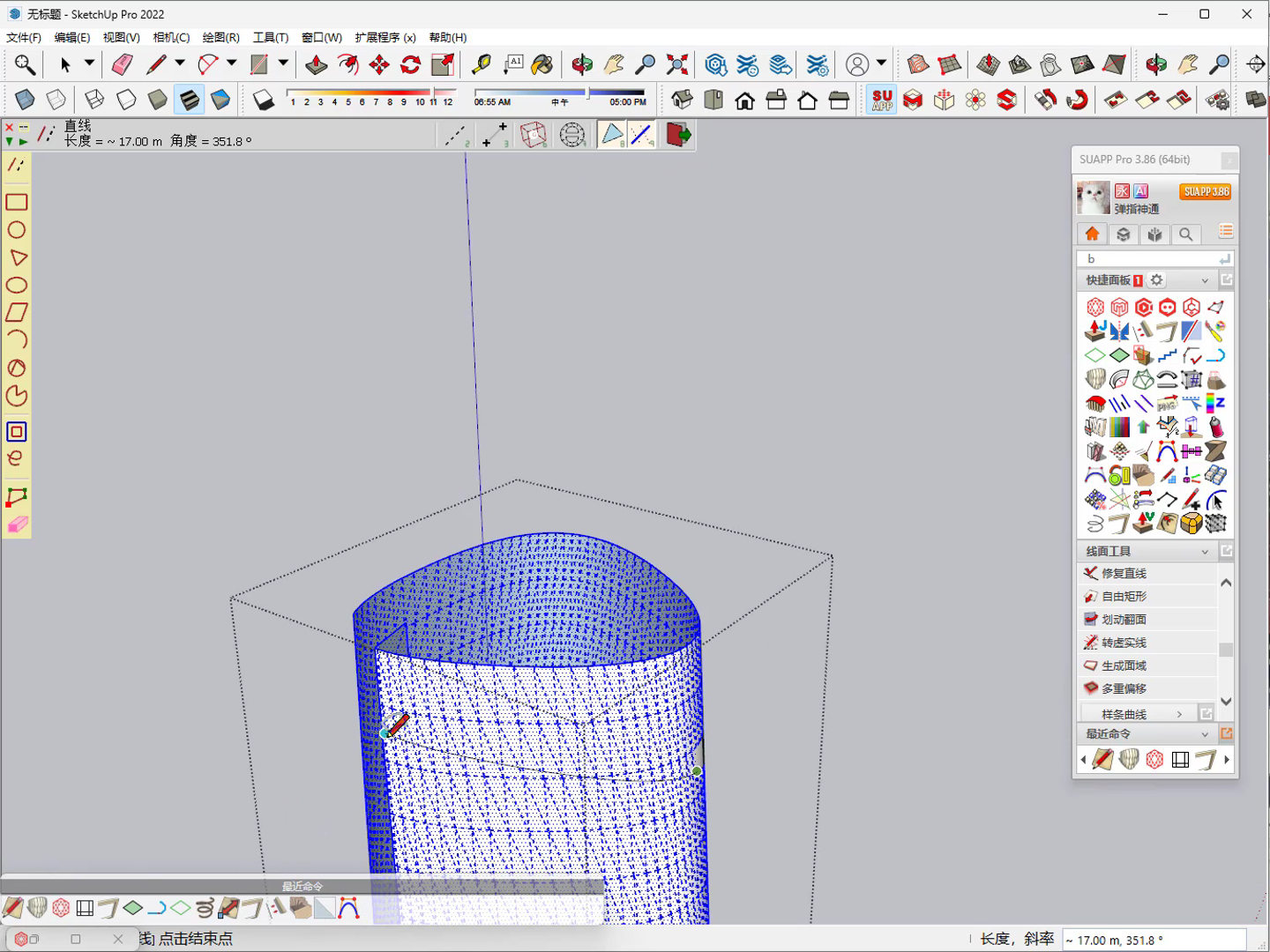

10.使用【表面绘制】（SUAPP编号432）插件在表皮上绘制螺旋线，并删除多余部分。
2025年07月14日 01点07分
3
吧务
level 10
suapp2
楼主

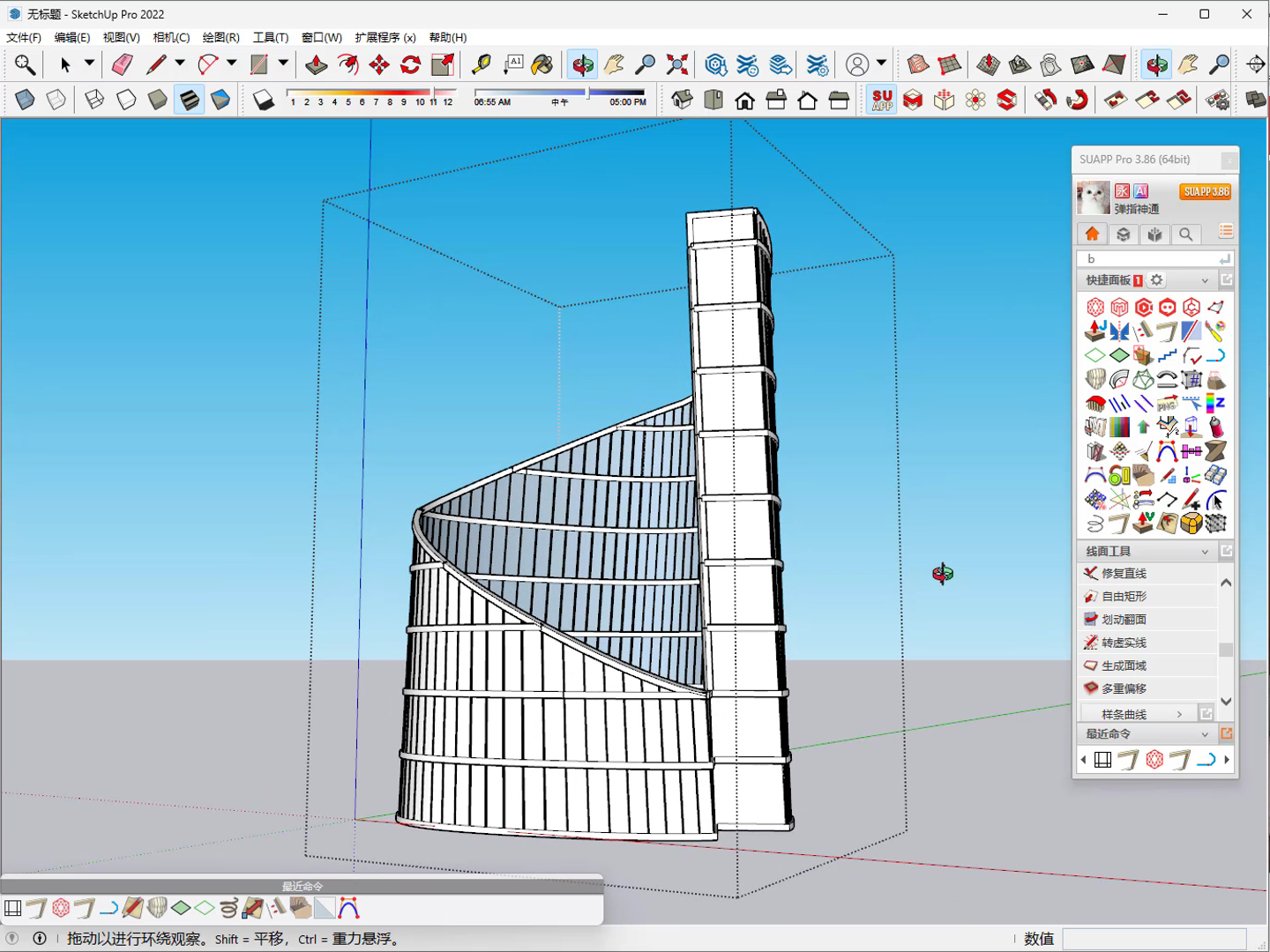

11.复制螺旋线至竖向结构线，删除多余的部分，使用【线转方柱】（SUAPP编号271）插件制作幕墙分割。
12.复制螺旋线至截面线群组，删除多余的部分，使用【线转窗框】（SUAPP编号271）窗框制作外挑。

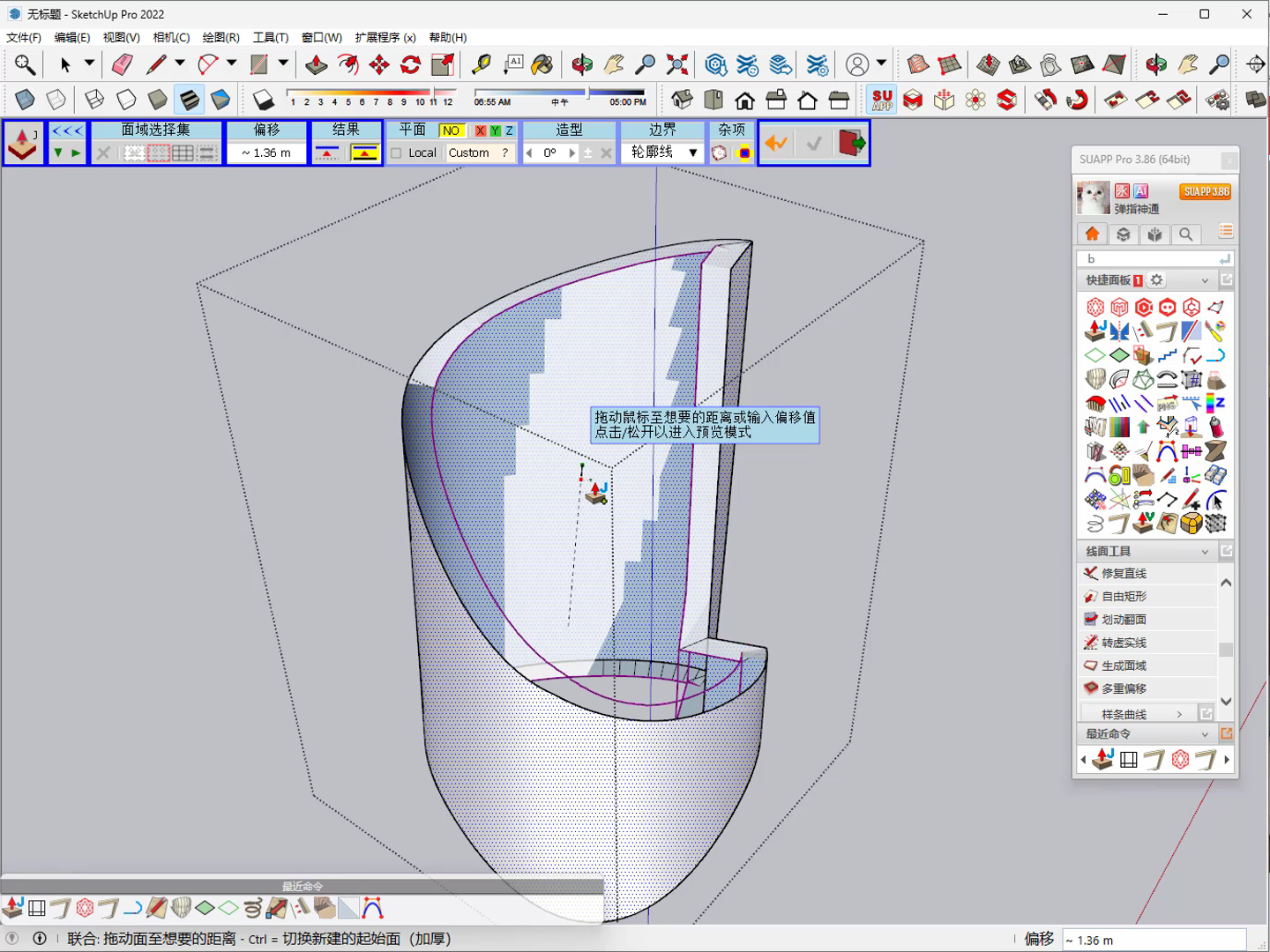

13.再使用【超级推拉】（SUAPP编号94）联合推拉简单做一点厚度。

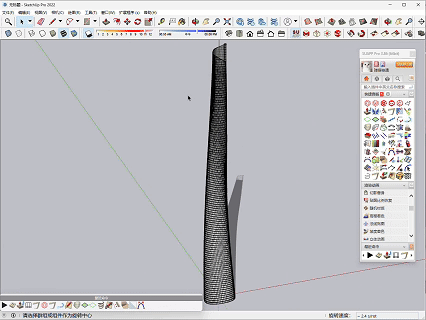

14.赋予一下玻璃材质。

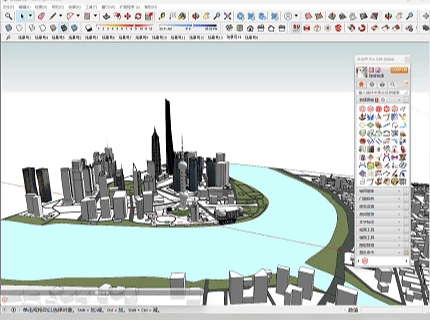

14.最后使用灵感建模来制作场地配景
2025年07月14日 01点07分
