老哥们，松下画王改rgb求助电视型号松下tc29gf15r，
crt吧
全部回复
仅看楼主
level 5
redred001 楼主
老哥们，松下画王改rgb求助

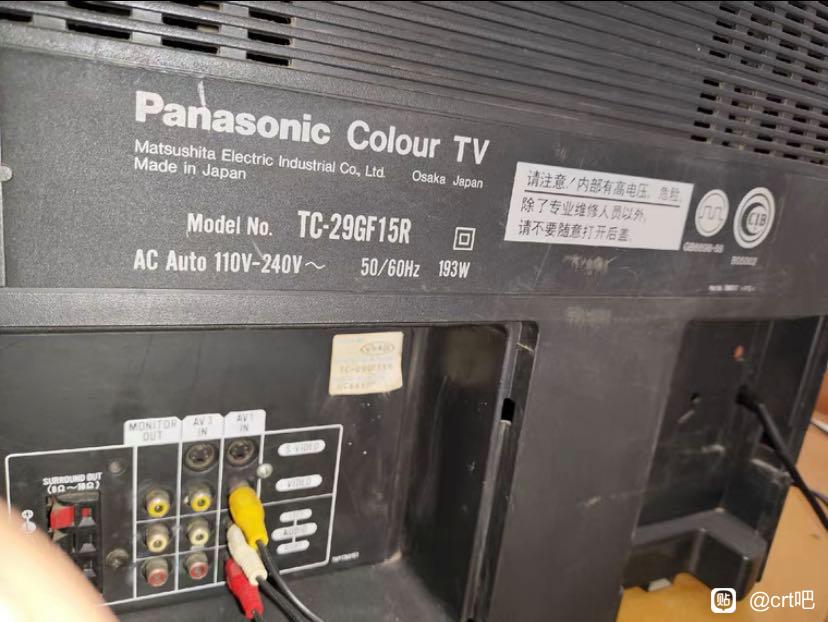

电视型号松下tc29gf15r，第一代三超画王，购买了丹东老哥的rgb套件，想用batocera低解pc通过vga 15k低解输入，但是我小白一个，拆开电视机后看到底下那个大板密密麻麻的焊点头都大了，应该怎么焊接，跪求各位da
2024年04月02日 00点04分 1
level 3
贴吧用户_G4yCE53137
改好没，里面有高压电，注意放电，里面的高压电是致命的。
2024年04月02日 01点04分 2
redred001
还没下手改，拆开了，看着视频简单，但是找不到该焊在哪？怎么放电，我以为拔掉电源就行了
2024年04月02日 02点04分
GXB
致命倒不至于，我被电过好多次了，就是胳膊麻[微微一笑]
2024年04月02日 03点04分
贴吧用户_G4yCE53137
@redred001 电容对地放电，做好绝缘。因为电容里存有高压电
2024年04月02日 06点04分
无敌飞机66
你说高压包？虽然是2w v高压，电流小得很，打不死人的，好比电棍打一下手。死不了。
2024年09月23日 02点09分
level 3
azp500
找个会修能改的人，是不是很难？
2024年04月02日 02点04分 3
redred001
去哪找？现在实体店没有修这种电视的
2024年04月02日 02点04分
笑看娃农之战
玩个老游戏真不容易啊[泪]
2024年04月02日 03点04分
kenofstephen88
如今是很难
2025年01月15日 10点01分
level 10
GXB
先找到图纸，然后找解码芯片的rgb脚和消隐脚，动手能力实在差的话还是别弄了
2024年04月02日 03点04分 4
redred001
谢谢老哥，这个芯片正面被上方的板子挡住了，看不清，我再想法子拆下来
2024年04月02日 04点04分
level 5
redred001 楼主

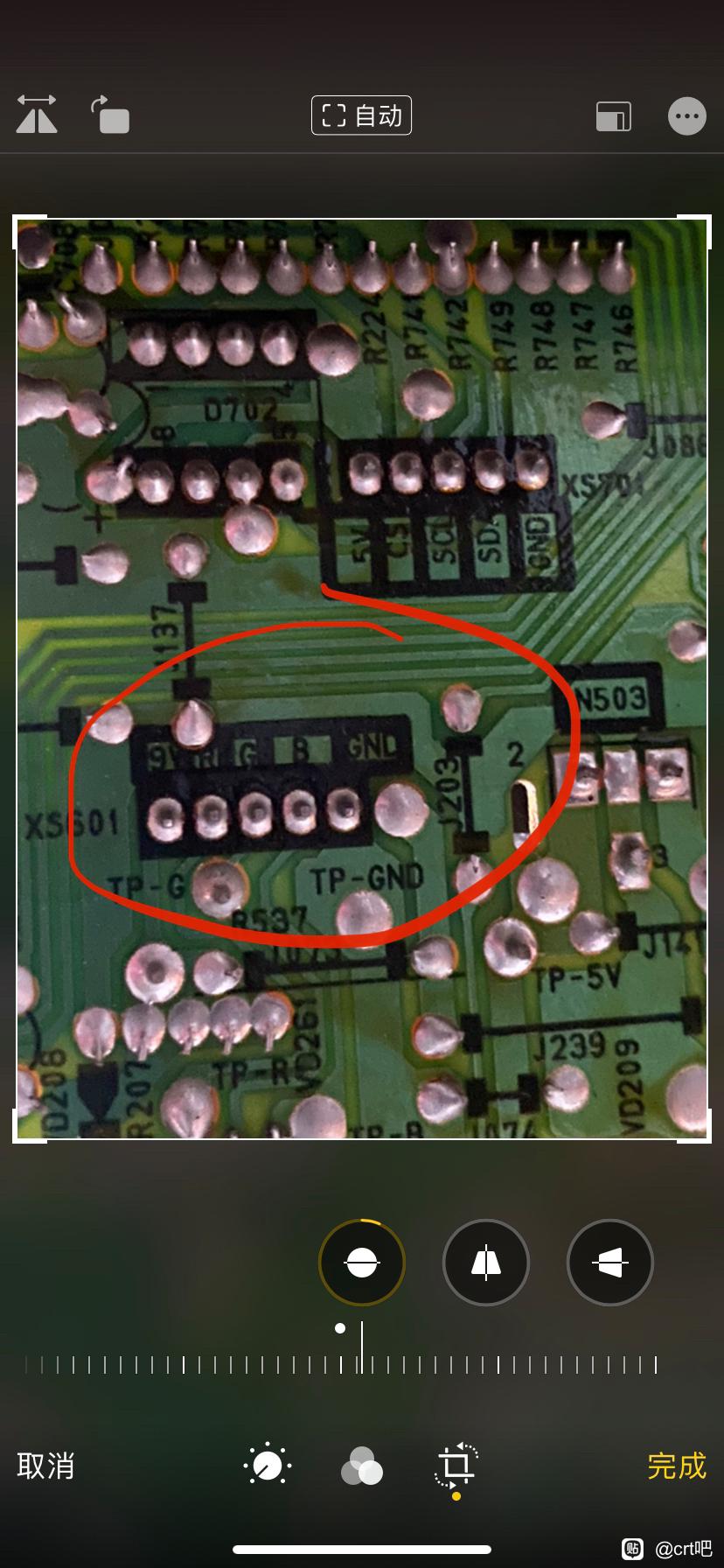

各位老哥，我先用家里的一个国产康佳小画仙练练手，拍了几张照片，麻烦各位老哥帮忙看一下，是不是这几个角要焊接
2024年04月02日 05点04分 5
level 5
redred001 楼主
2024年04月02日 05点04分 6
level 10
GXB
2024年04月02日 07点04分 7
level 10
GXB

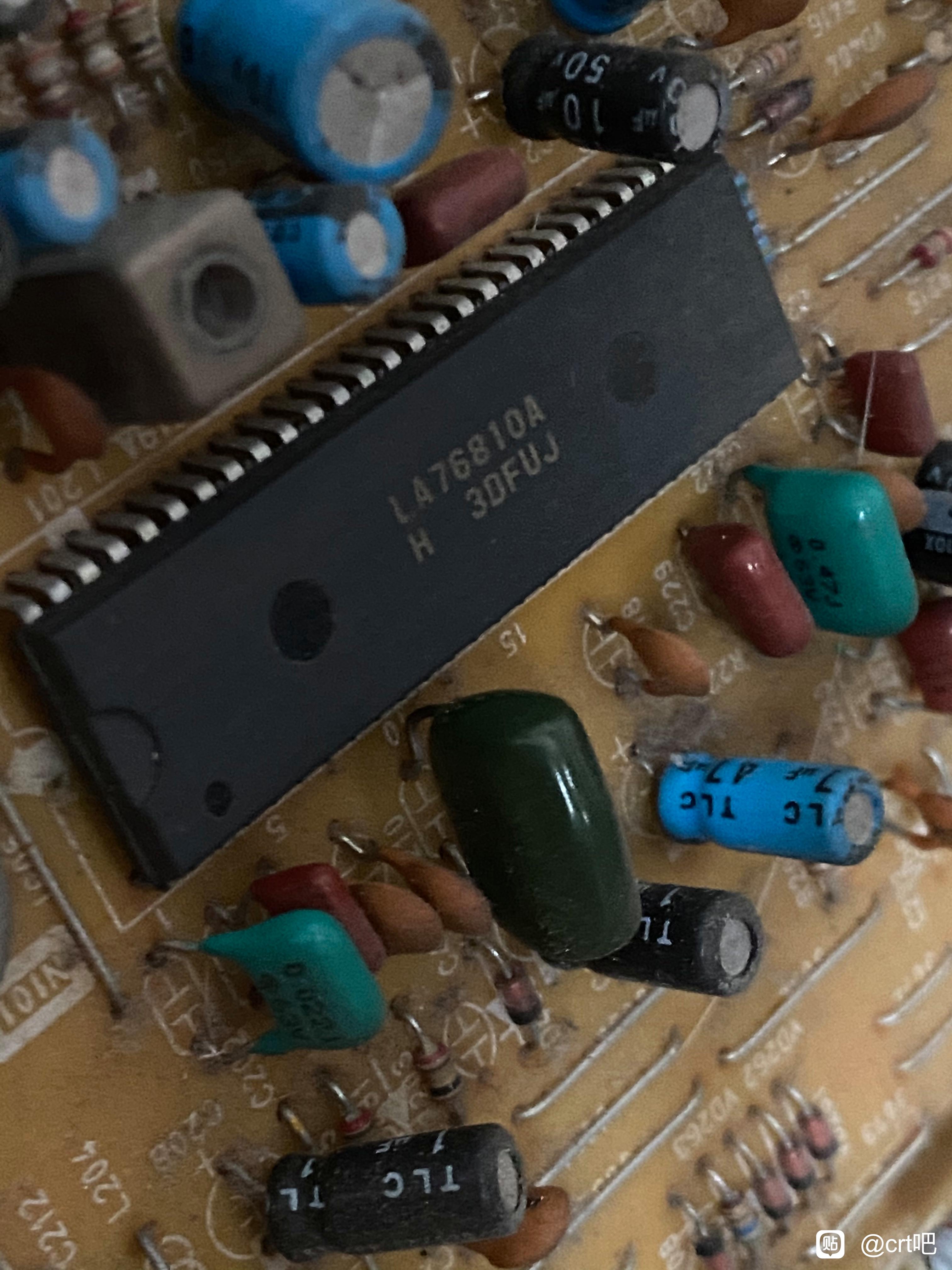

查资料la76810a这块芯片14-16脚是RGB，17是消隐，用万用表顺着电路找到引脚的耦合电容，焊接在远离解码芯片的那一端，丹东老哥在B站有视频讲解的，认真看看。
2024年04月02日 07点04分 8
redred001
非常感谢
2024年04月02日 12点04分
redred001
@GXB 老哥，你说的这个远离解码芯片的一端是什么意思？我看了他的视频，说是焊接在解码芯片的针角上就行
2024年04月02日 12点04分
GXB
@redred001 就是顺着rgb引脚，在电路板上会找到和引脚串联的电容，焊接在远离芯片的一端，是为了让rgb信号经过电容再到解码芯片，这样避免画面有拖尾
2024年04月03日 01点04分
redred001
@GXB 谢谢老哥的指导，我拍了一个图片你看看这是不是就电容，麻烦了
2024年04月03日 10点04分
level 6
fc爱好者
谁卖的套件找谁啊
2024年04月02日 09点04分 9
level 5
redred001 楼主

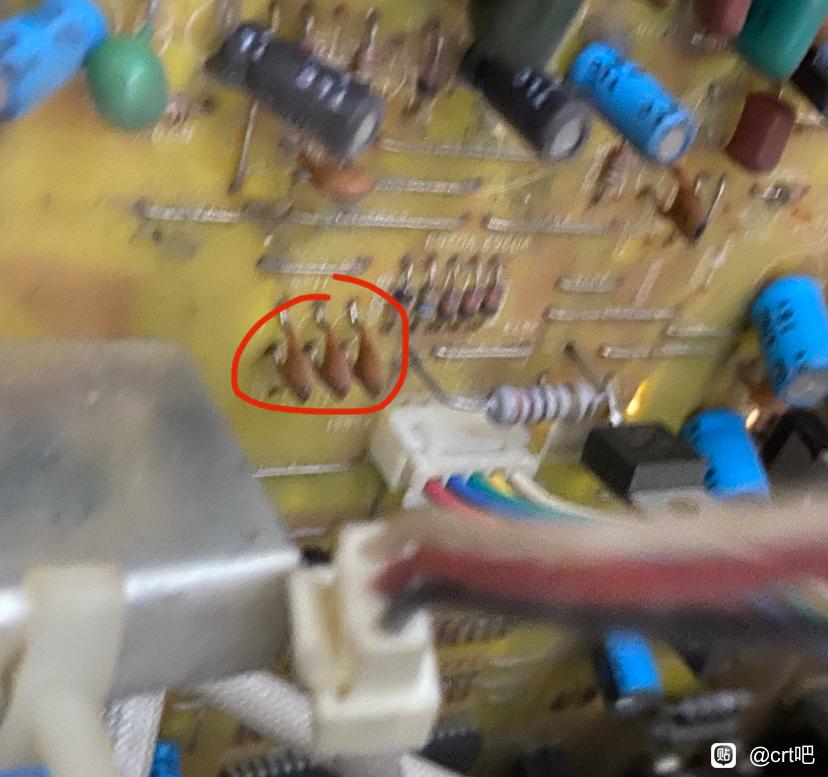

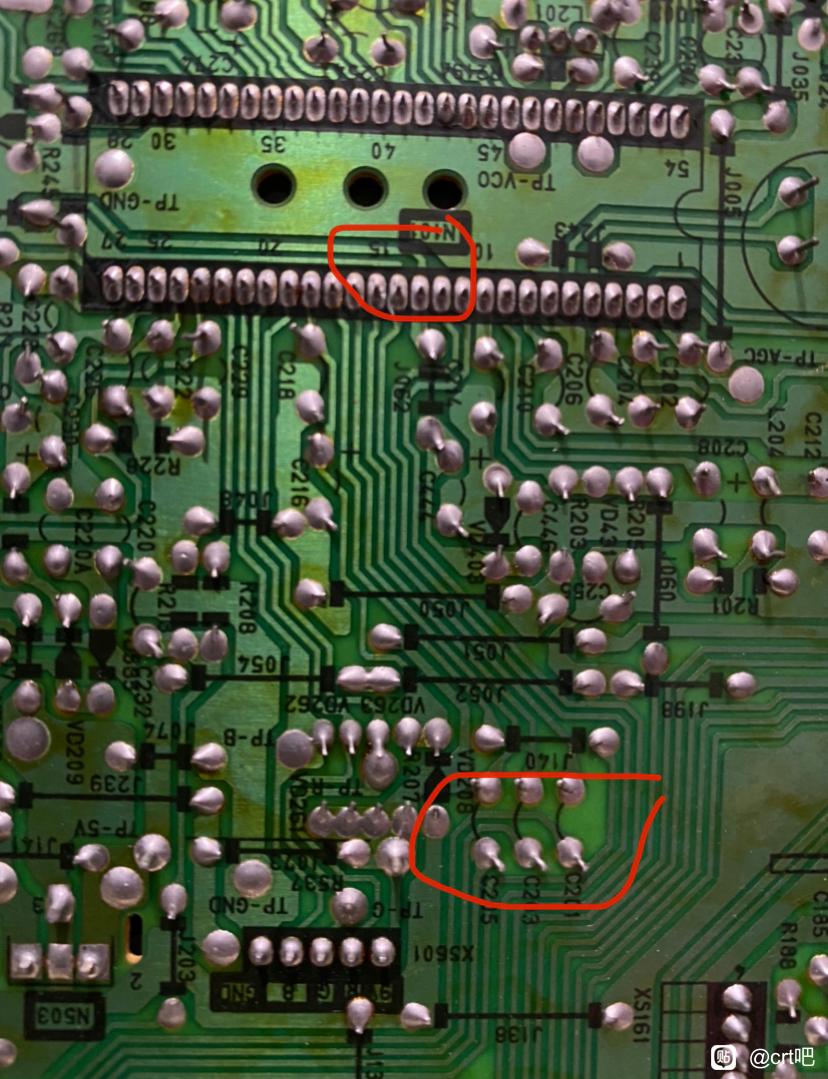

图一沿着rgb针角往下找，找到了焊接的电容(标红圈的位置)，然后我拍了主板正面，图2红圈的位置是不是就是电容，麻烦老哥指导一下
2024年04月03日 10点04分 10
GXB
是的
2024年04月04日 08点04分
level 1
六一儿童节①
松下不行，别改了
2024年04月04日 20点04分 11
level 5
redred001 楼主
老哥们，改完rgb接入低解pc就是这种画面是因为什么原因？有老哥知道吗
2024年04月05日 09点04分 12
shinzelda
需要打补15k丁
2024年04月06日 04点04分
timrui2009
vga 场 行信号需要合并
2024年04月23日 14点04分
level 9
SLN51888
先用游戏机测试一下
2024年04月05日 10点04分 13
level 1
影音玩家
这些东西还是交俾专业人士去做吧
2024年04月06日 04点04分 14
level 1
贴吧用户_5RKRNV8
这机器没有改的价值
