关于华擎z690i的mos散热改装
itx吧
全部回复
仅看楼主
level 4
逆战kk 楼主
最近这个板子降价了，只用999就能拿下，俗话说的好瘦死的骆驼比马大，这板子除了供电弱点，是唯二正经牌子里，支持d4又可以超频的且没有pcie bug的itx主板了，所以性价比还是不错的，虽然做工差点，但是价格就在那里
这个帖子是讨论这个主板mos散热的各种改进，目前被动最优解肯定是枫华大佬的方案，但是已经在22年底停产了，不过以下是我经过各种经验的积累，总结出来的各种方案
2024年02月19日 15点02分 1
level 4
逆战kk 楼主

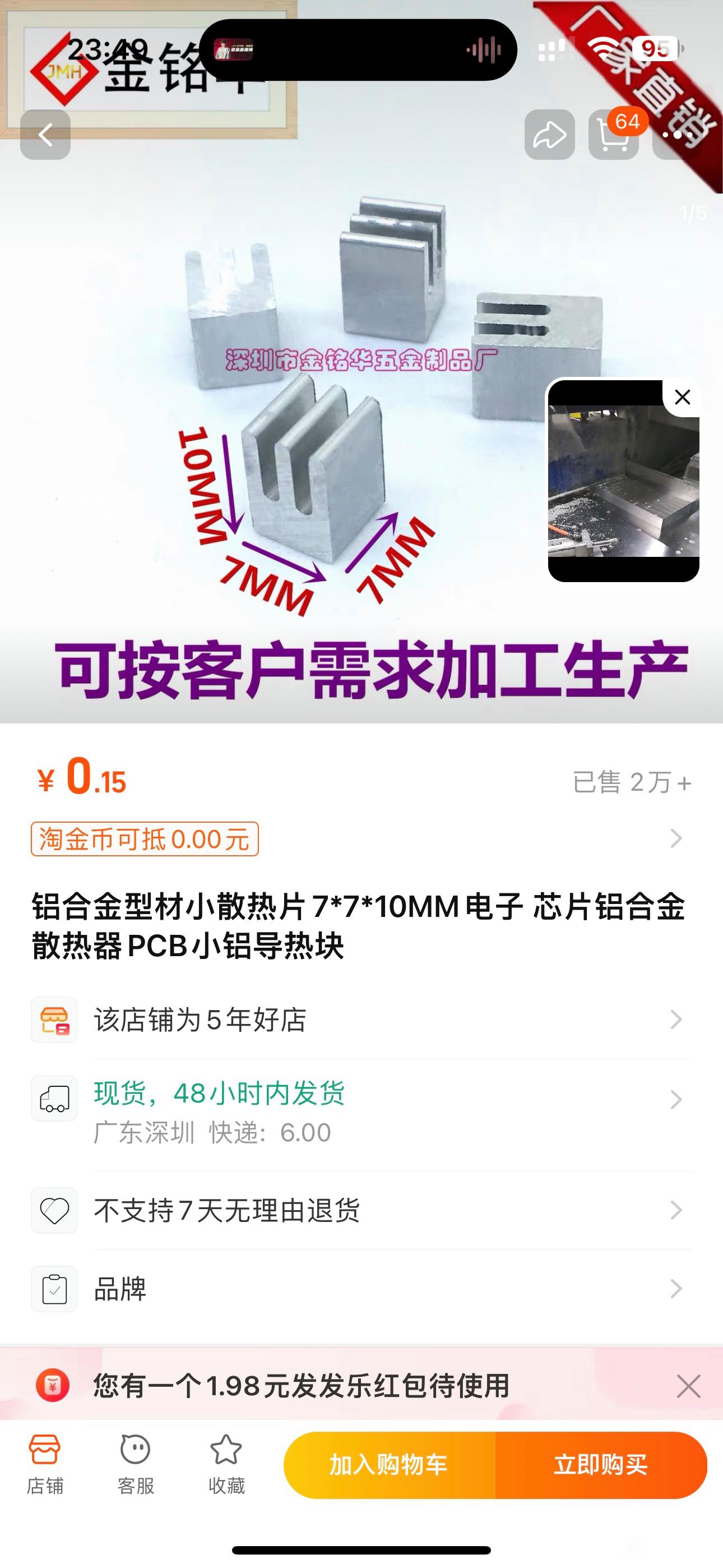

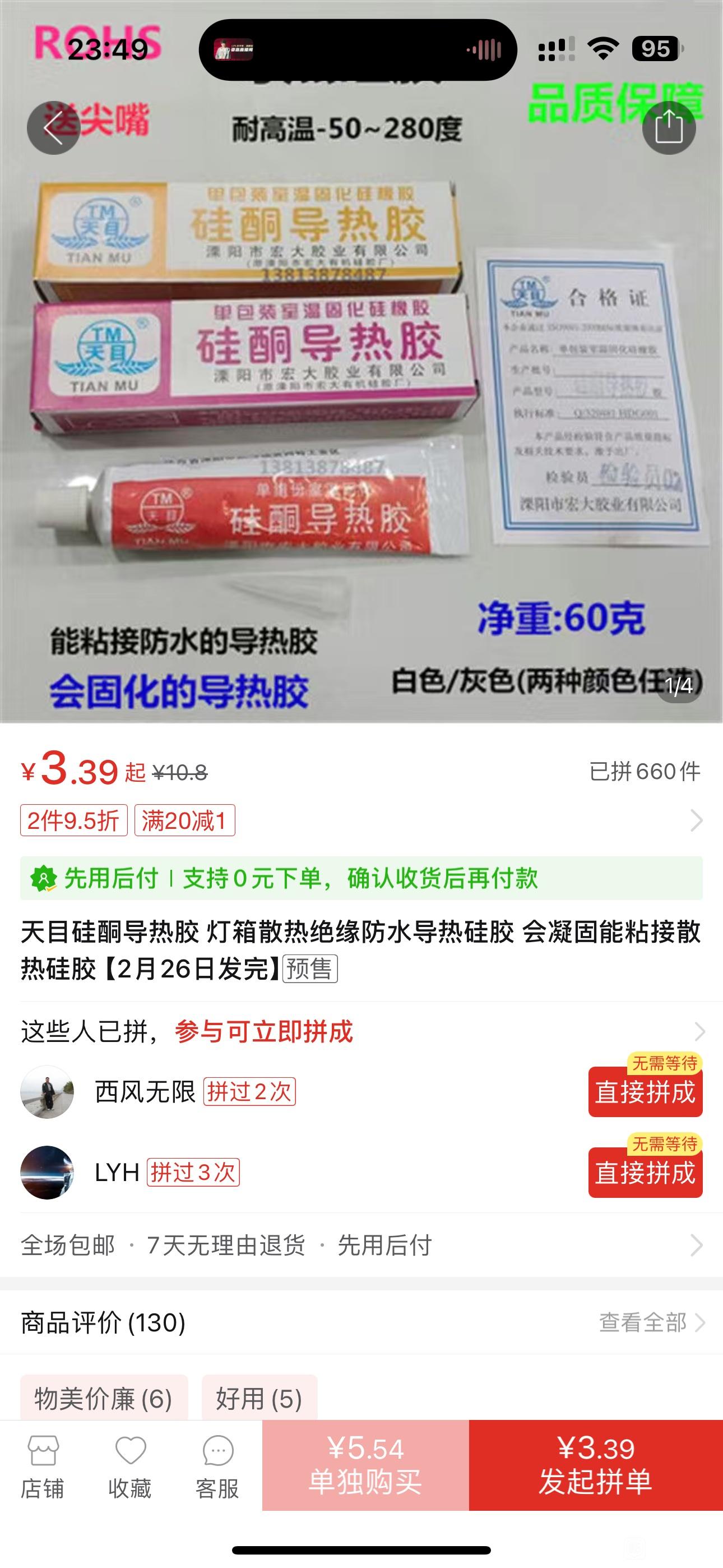

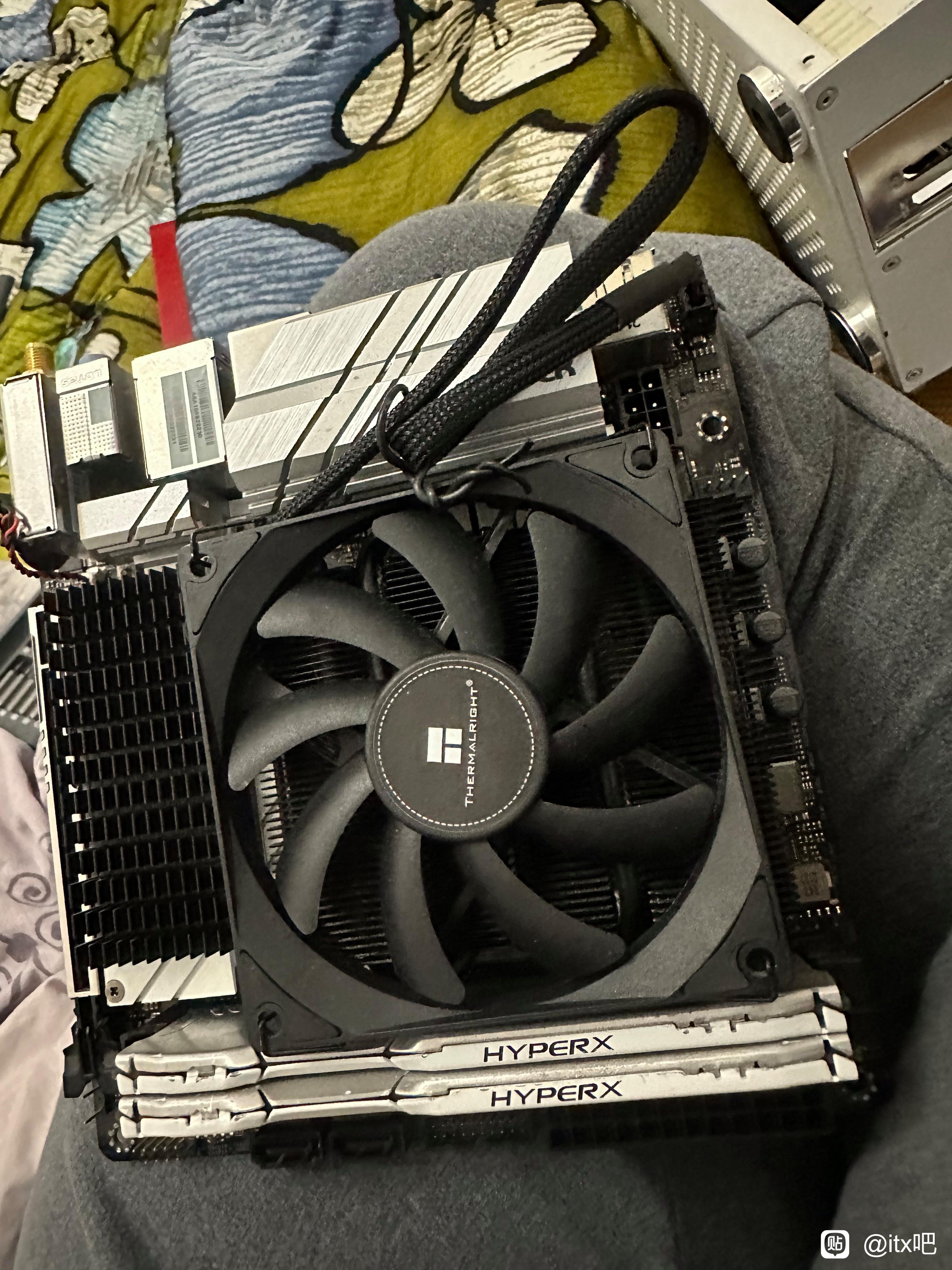

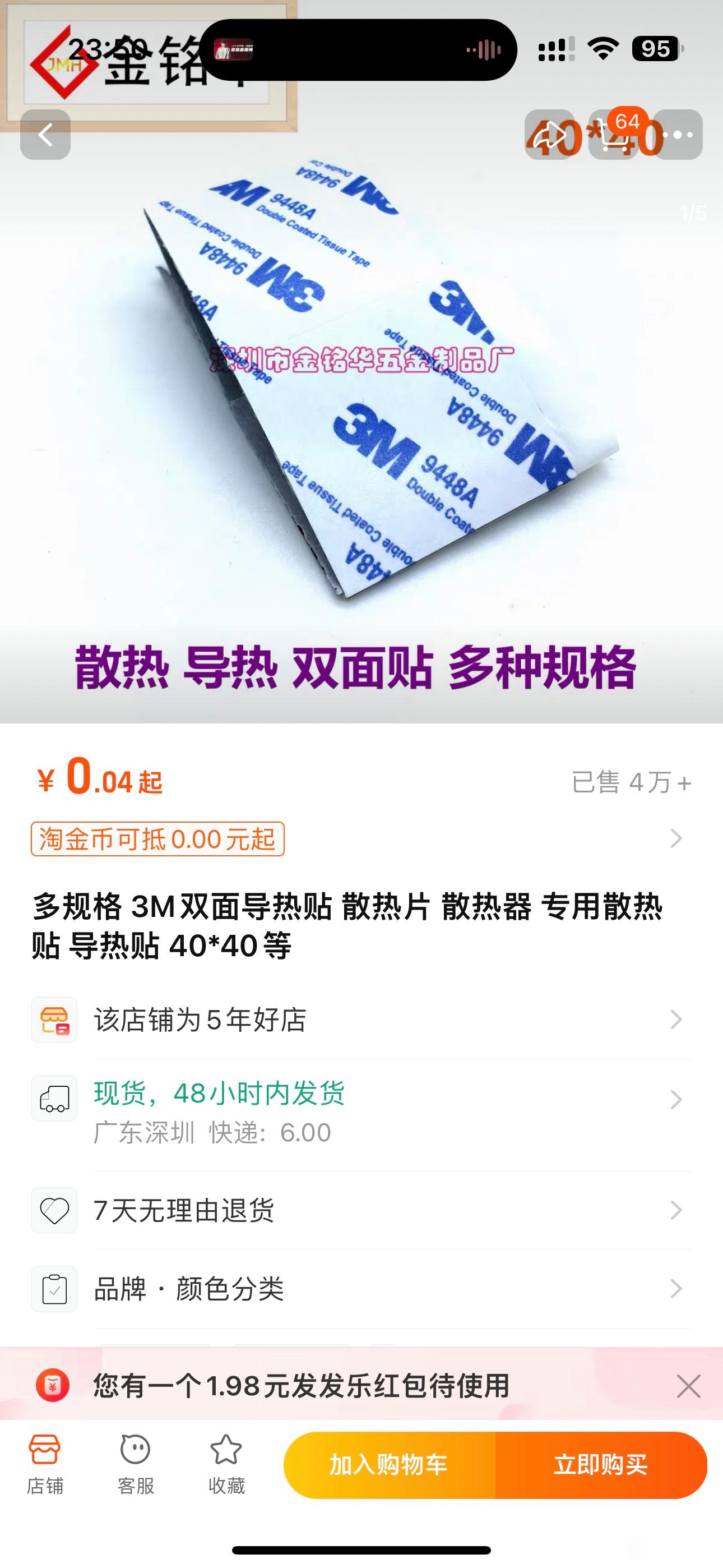

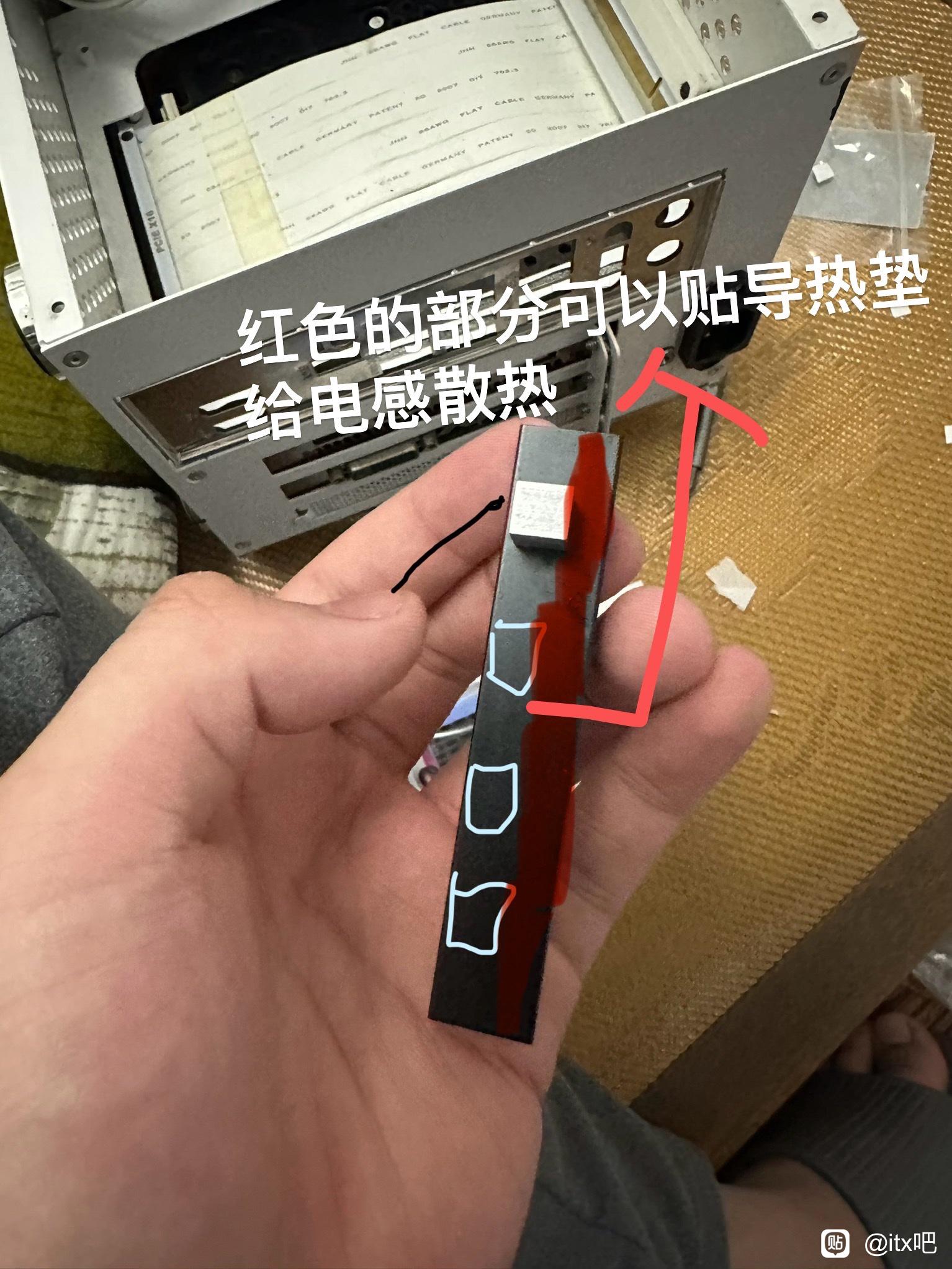

第一种，一共用到四个材料，长宽高7×7×10的mos散热铝块，一个80×14×11的长条散热铝块，还有3m导热双面贴，还有硅酮导热胶
在小的mos散热片贴上导热贴以后，用硅酮导热胶连接长条散热铝块，接着安装在主板上，这样是第一种被动散热方式
2024年02月19日 15点02分 2
prince董6
这方法，效果怎么样
2024年05月27日 02点05分
level 4
逆战kk 楼主

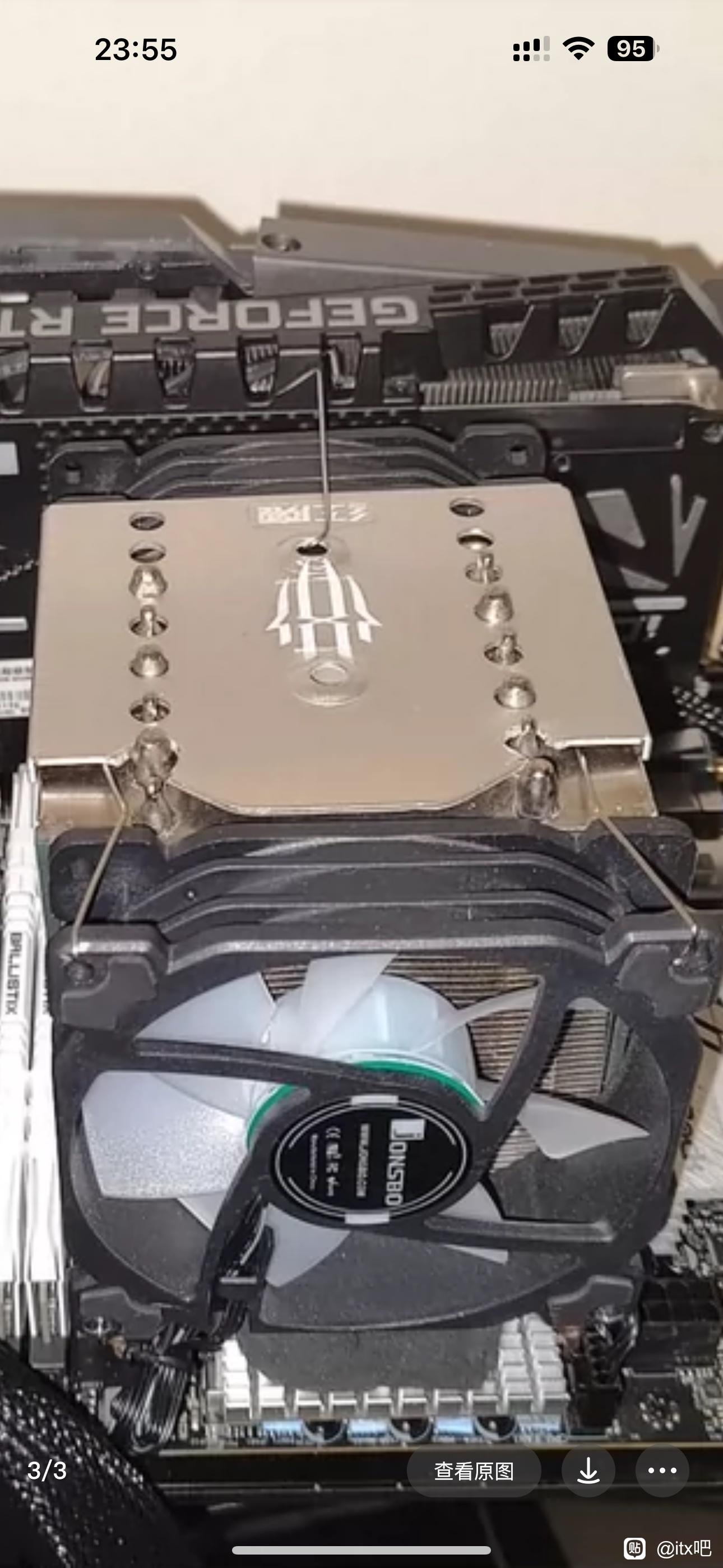

第一种的被动散热在闲鱼上看到一个成品大概是这样，但是这个哥们用的是塔式散热去把散热片压在主板上，因为他是塔式散热所以他上面的散热块选择了m2散热铝块，但是如果你用的是下压式或者水冷切记要使用我长条铝块，下压式或者水冷如果用的是背靠背机箱是没有多余空间的，将会放不下m2散热铝块
2024年02月19日 16点02分 3
level 4
逆战kk 楼主
在有风道辅助的情况下，第一种几乎是目前能购买到且成本低的最优解了
2024年02月19日 16点02分 4
level 4
逆战kk 楼主

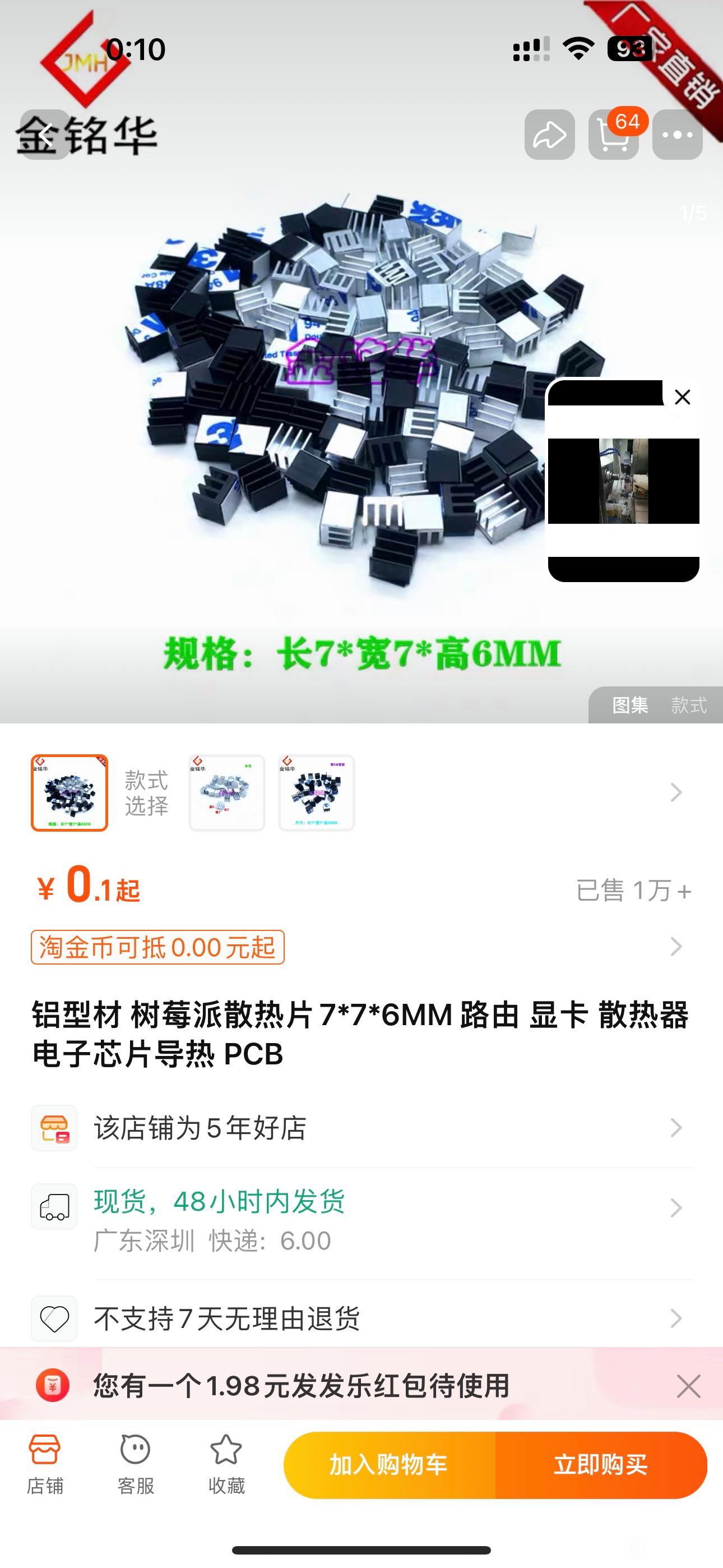

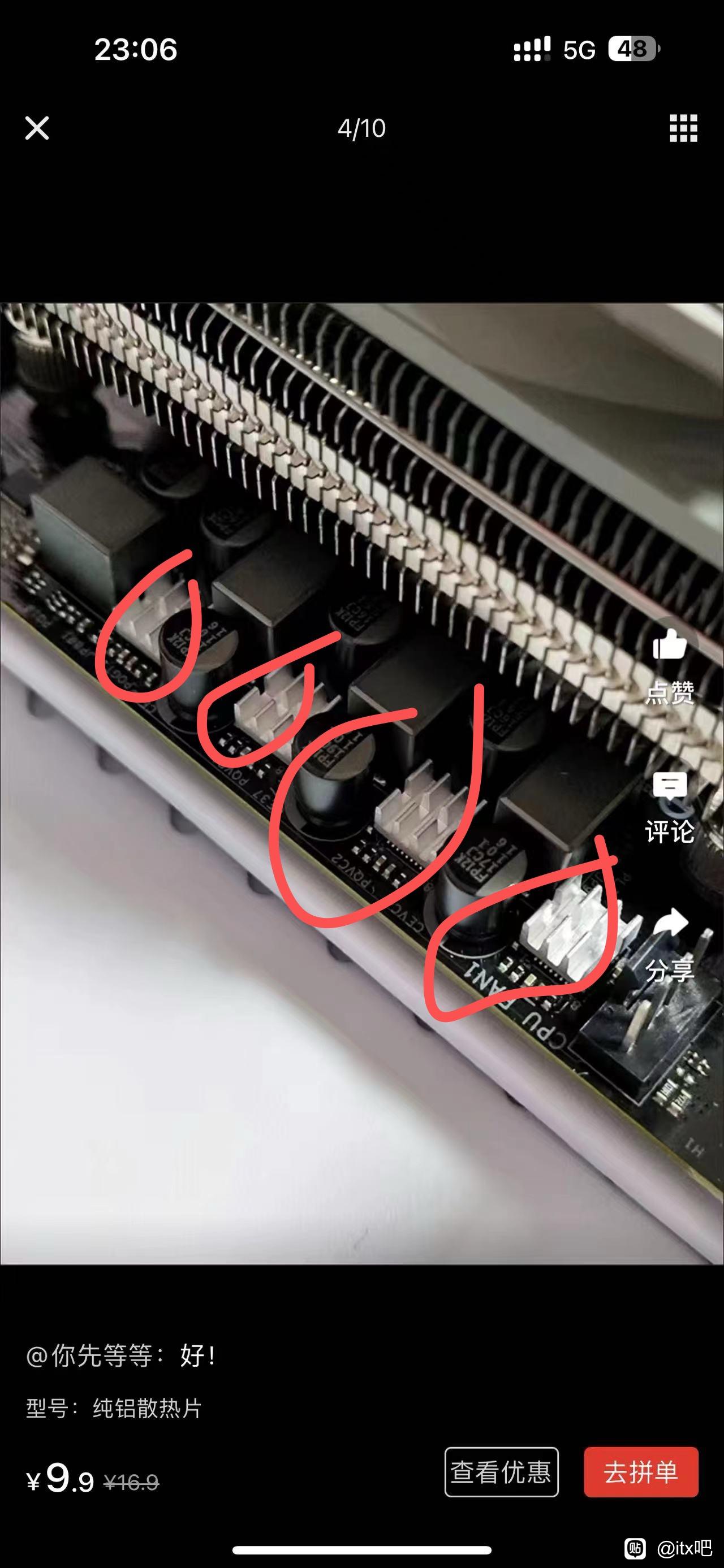

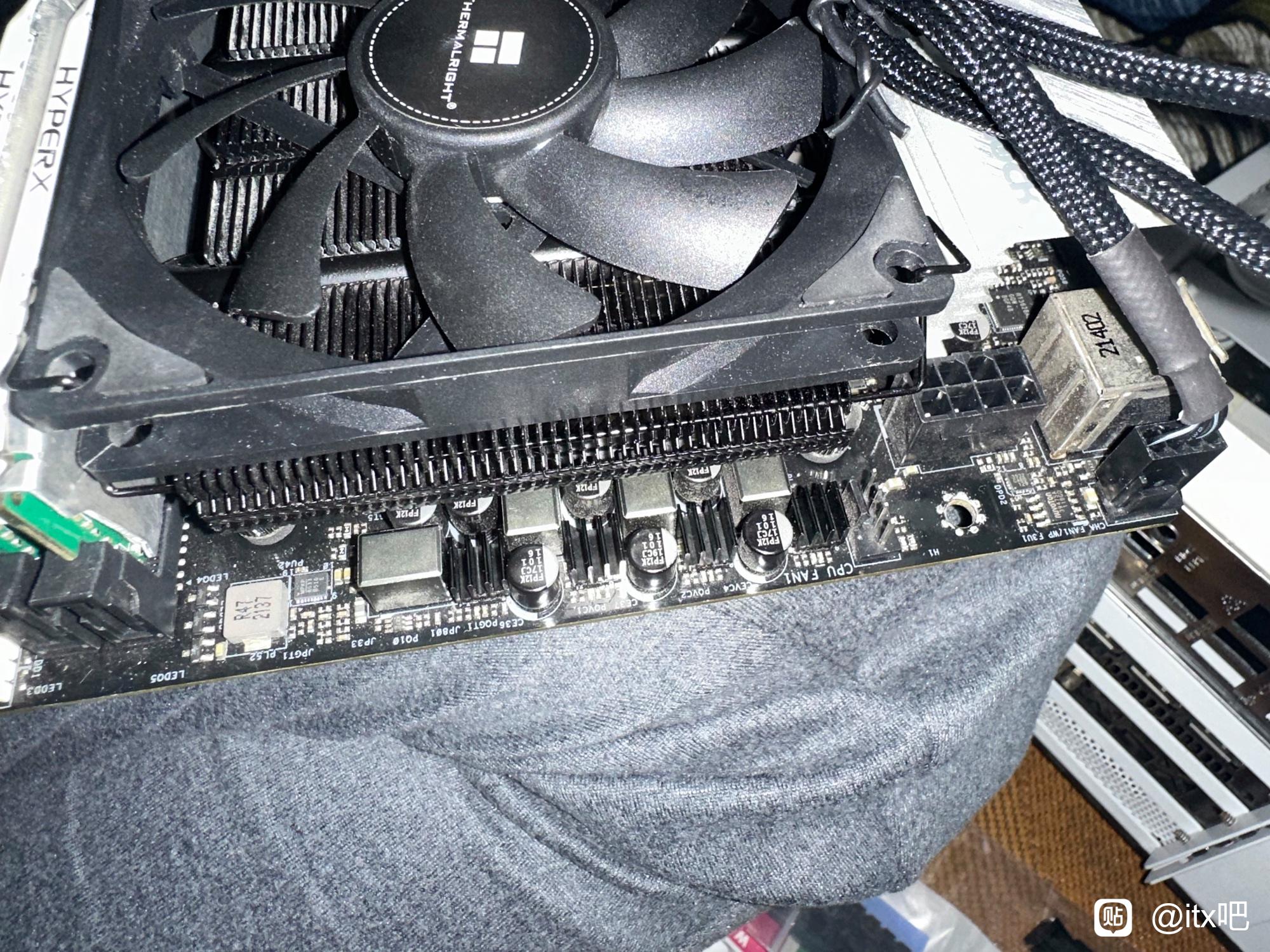

第二种就是第一种的减配版本，成本更低，长宽6×6和7x7的铝块都能贴上，淘宝有那种定制的可以把铝块的做的高度一点，散热可能也会不错，在有风道辅助的情况下，这是比较便宜且美观的解法
所用到的材料就是任何长宽7×7或者6x6的散热铝块就可以
2024年02月19日 16点02分 5
level 7
belove爱
cy
2024年02月19日 17点02分 6
level 4
逆战kk 楼主
第三种办法就很多了，可以参考b站up住 图钉秋风呦 的办法，材料如下：买两个小风扇和推夹器里的夹子，以及第一种办法的材料，用硅酮胶把小风扇背面和夹子粘在一起，接着夹住第一种办法的长条铝块，成品大概和图片里的类似。如有不懂可以上b站搜索mos散热，第一个视频就是，相信看完就能理解我所说的了
2024年02月19日 17点02分 7
level 1
等我回下蓝
有木有热管的方案呀？
2024年02月19日 20点02分 8
逆战kk
动手能力强的或者有设备的可以试试，如果非要定制的话铝块加热管的话，又怕成本太高不值当，这东西本来也就是以便宜为主，贵了就不值了
2024年02月20日 03点02分
等我回下蓝
@逆战kk 设备，必须是没有滴。。。。。
2024年02月20日 03点02分
逆战kk
@等我回下蓝 那就正常贴下mos散热就好，有风道的情况下多少会好一点
2024年02月20日 03点02分
level 4
逆战kk 楼主
这块主板的设计上感觉就是不让你容易的改装散热，正常的mos一排电容一排电感一排，这块主板可能由于两个m2全部都在正面，也导致了上面的电容mos电感全挤在一起，正常如果是一排可以有更多简单的办法，但是这块主板上方的排列确实有点尴尬
2024年02月20日 03点02分 9
level 11
金牛只为一声
买技嘉的完事，比你在这桡脑袋靠谱，花钱办事，天经地义，能用钱解决的坚决不用手[滑稽]
2024年02月20日 05点02分 10
逆战kk
技嘉的plus少之又少，lite插延长线有pcie bug，而且都涨价了，diy不就是折腾着有意思吗
2024年02月20日 05点02分
脸黑不能怪锦鲤
@逆战kk 用3.0的一点事没有，都用了大半年了
2024年02月20日 12点02分
金牛只为一声
@wenjun1854 可是华擎这个折腾不动啊，能折腾的话他咋二手只能卖7xx呢。。。bf***限制死了
2024年02月20日 14点02分
金牛只为一声
@脸黑不能怪锦鲤 是的，3.0很稳，但是bios的话，lite比plus还是少了点功能，比如cep设置lite就没有，导致功耗贼高。
2024年02月20日 14点02分
level 11
海皇没有牙
技嘉和华擎我都用过，技嘉用料很扎实，但内存只能超4100；华擎14600K都跑不满睿频，破解了功耗墙也没用，还是撞电流墙，我安装了你图一的方案+风扇吹，内存超到4266也没问题，自带软件和bios都很好用
2024年02月20日 06点02分 11
逆战kk
这种导热效率不高，只能说是勉强用用，比没有强，一定要上好的u，要不自己画一块一体性好的散热铝块找淘宝定制，要不就是枫华的散热，但是这板子优势就是便宜，钱花的多了就不值了
2024年02月20日 06点02分
逆战kk
技嘉的话，12层pcb的plus估计会比较能干，但是那玩意极其稀少，那玩意不管d5 d4都挺好的，不过你要是想14600k睿频用，可以考虑换微星的b760i d4，微星的bios才是yyds
2024年02月20日 06点02分
若没冇记忆乀
我现在用的也是这个板子用14600K
2024年04月03日 17点04分
GJMTCAWW
不是限制了sa电压最高1.204v吗？4266怎么上去的
2024年04月09日 02点04分
level 8
AAAAAs😁
爱国嘉的z690i是1099，应该散热不用折腾
2024年02月20日 07点02分 12
逆战kk
那个是d5的，z板超不动内存感觉像是一坨电子垃圾，最香还是去年中技嘉的d4 lite
2024年02月20日 08点02分
脸黑不能怪锦鲤
@AAAAAs😁 最好买d4版本，除了显卡不能走pcie3.0别的啥事没有。我当时900买的
2024年02月20日 12点02分
金牛只为一声
@AAAAAs😁 1099那是d5lite，电子垃圾。d4lite现在二手也得1000+还很少
2024年02月20日 14点02分
AAAAAs😁
@逆战kk 所以不超内存可以入？
2024年02月20日 08点02分
level 6
孩之宝京东自营旗舰店
楼主破墙软件有吗，我哪里都找不到了
2024年03月15日 17点03分 13
依旧很闲鱼
同求
2024年04月26日 11点04分
level 7
GenkaiMimoe
楼主如何看出mos管过热(软件层面)12600kf+华擎z690i，体质分67华擎bios里的，大核超到5.2g开机不稳定，超频5.0烤鸡会降频4.9，散热用的是利民axp120x67烤机5分钟在105左右功耗墙设置115w了，是顶部mos过热的问题吗？
2024年04月08日 17点04分 14
珍鸡菠菜
你是auto电压了吧？codeyuri测过这板子，他190W烤机mos管不会过热，抛去环境差异，保守点150W理论上怎么也不会过热，应该是你超5.0自动电压高了，撞功耗墙了
2024年04月14日 07点04分
GenkaiMimoe
auto跟1.30，1.35都试过了，功耗墙解过来了，5.0的时候大概在200w没关小核温度100+温度墙在115，可能真是mos管过热了，冬天时候烤鸡还是能稳定5.0的夏天可能确实热了
2024年04月15日 02点04分
level 12
揍我帅气脸庞♀
ROG 的 PDD 好像1600了，有点心动，但是不知道买来干嘛，现在我的70平的大house 已经没地方放电脑了[乖]
2024年04月15日 01点04分 15
逆战kk
Rog的好，我主力就是rog的，但是散热兼容太差，叠叠乐风道不好的话，底下那个硬盘温度太高，但是内存能干到7600+挺不错的
2024年04月15日 01点04分
揍我帅气脸庞♀
@逆战kk 下压散热器会不会好点，降压
2024年04月15日 08点04分
