【改灯】百万城老版SS7C第三次改造，头灯改直出
火车模型交流吧
全部回复
仅看楼主
level 15
乄飘丶雨 楼主
经过前两次改造，手里第一版7C增加了机械间灯和驾驶室灯，效果好了不少
美中不足的是，原车头灯LED在底盘的电路板上，通过长长的导光柱将光线引到头灯位置射出，中间还经过了一次90度角反射，实际出光效率大打折扣，其实原车的LED亮度非常高，不优化一下属实有点可惜
今天得闲，再次对这个车动手，本次改造内容为头灯直出，将原车LED从电路板上取下并直接粘到头灯位置，缩短光路，取消反射，提高出光效率，进而增大头灯的亮度
本次改造内容较为简单，只花了一个多小时就完成，放一张最终效果
2024年02月04日 12点02分 1
level 15
乄飘丶雨 楼主

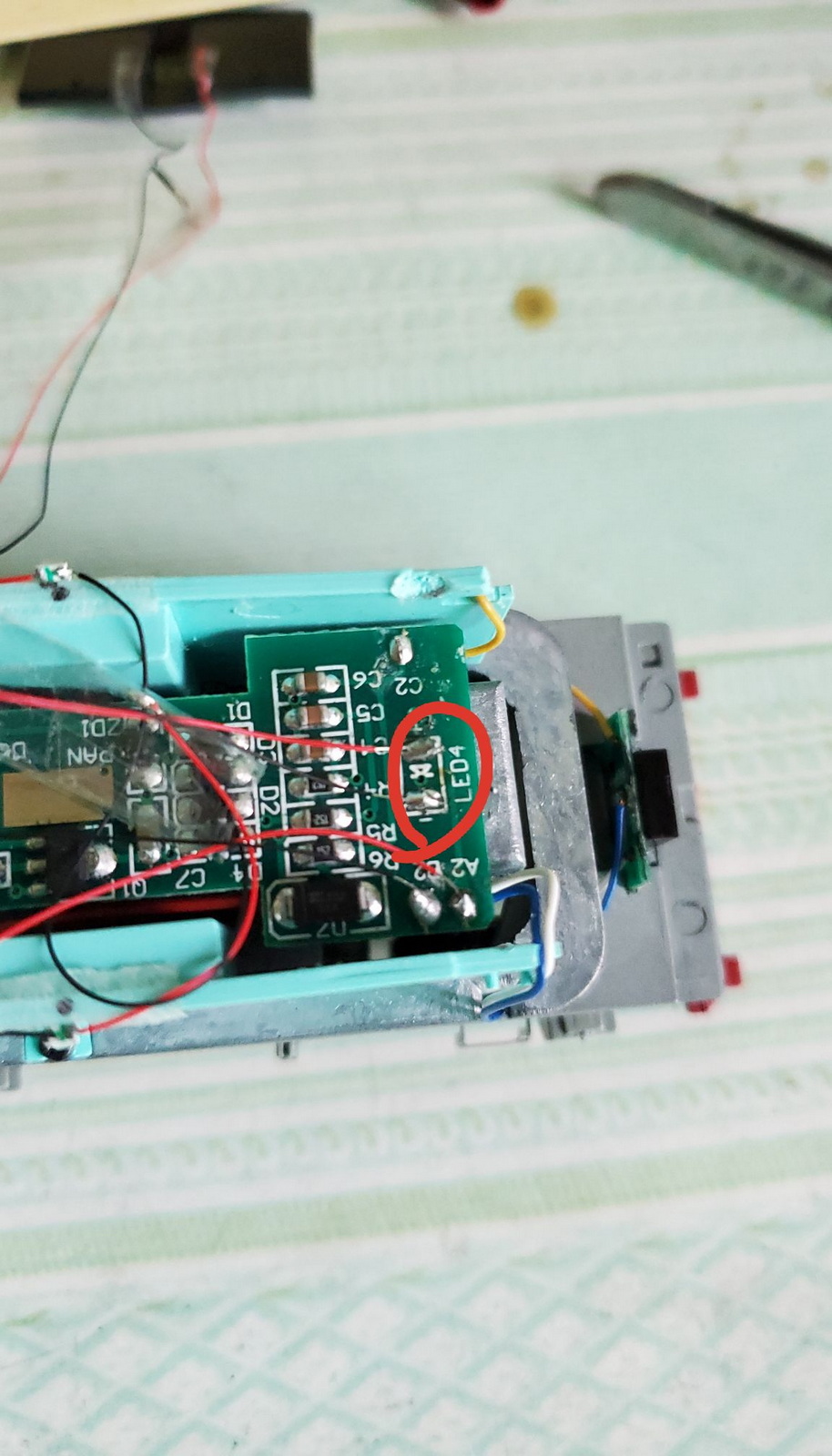

先看看原车的头灯设计，硕大的5050贴片LED焊接在了PCB板上（另一端也有一颗），功率大概三倍于小体积的贴片，光度非常高
2024年02月04日 12点02分 2
level 15
乄飘丶雨 楼主
头灯LED光线竖直向上射出，通过导光柱底面，并在上部45度角斜边位置完成90度反射，最后从正前方头灯灯孔处射出，由于反射+过长的光路，效率非常低
2024年02月04日 12点02分 3
level 15
乄飘丶雨 楼主

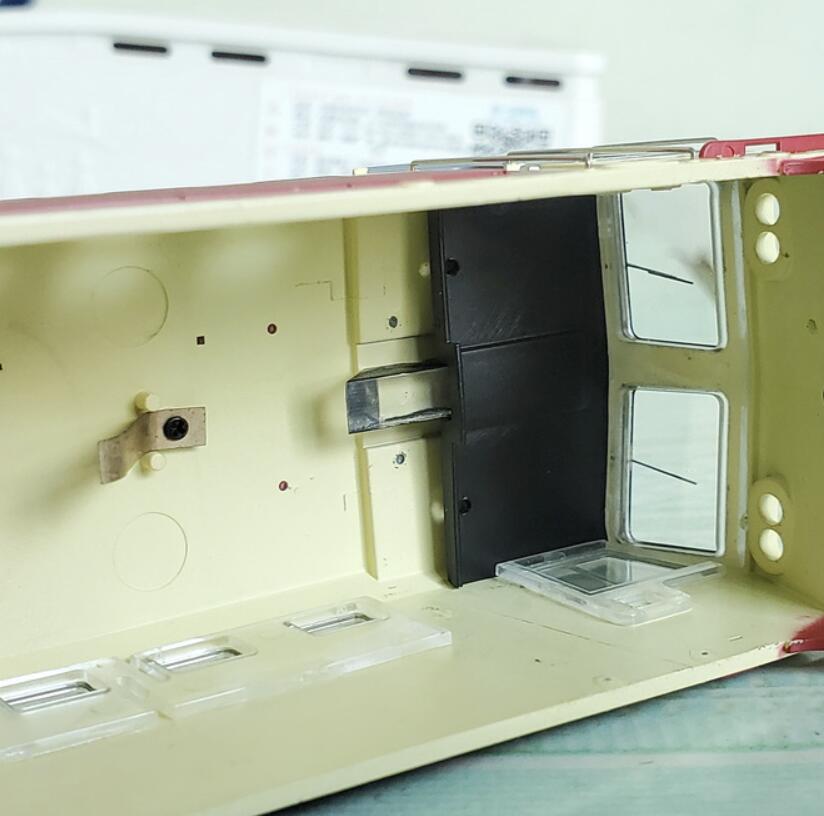

将导光柱取出，剪断后面一大坨结构，仅保留灯孔位置的一小截透明圆柱体
2024年02月04日 12点02分 4
level 15
乄飘丶雨 楼主

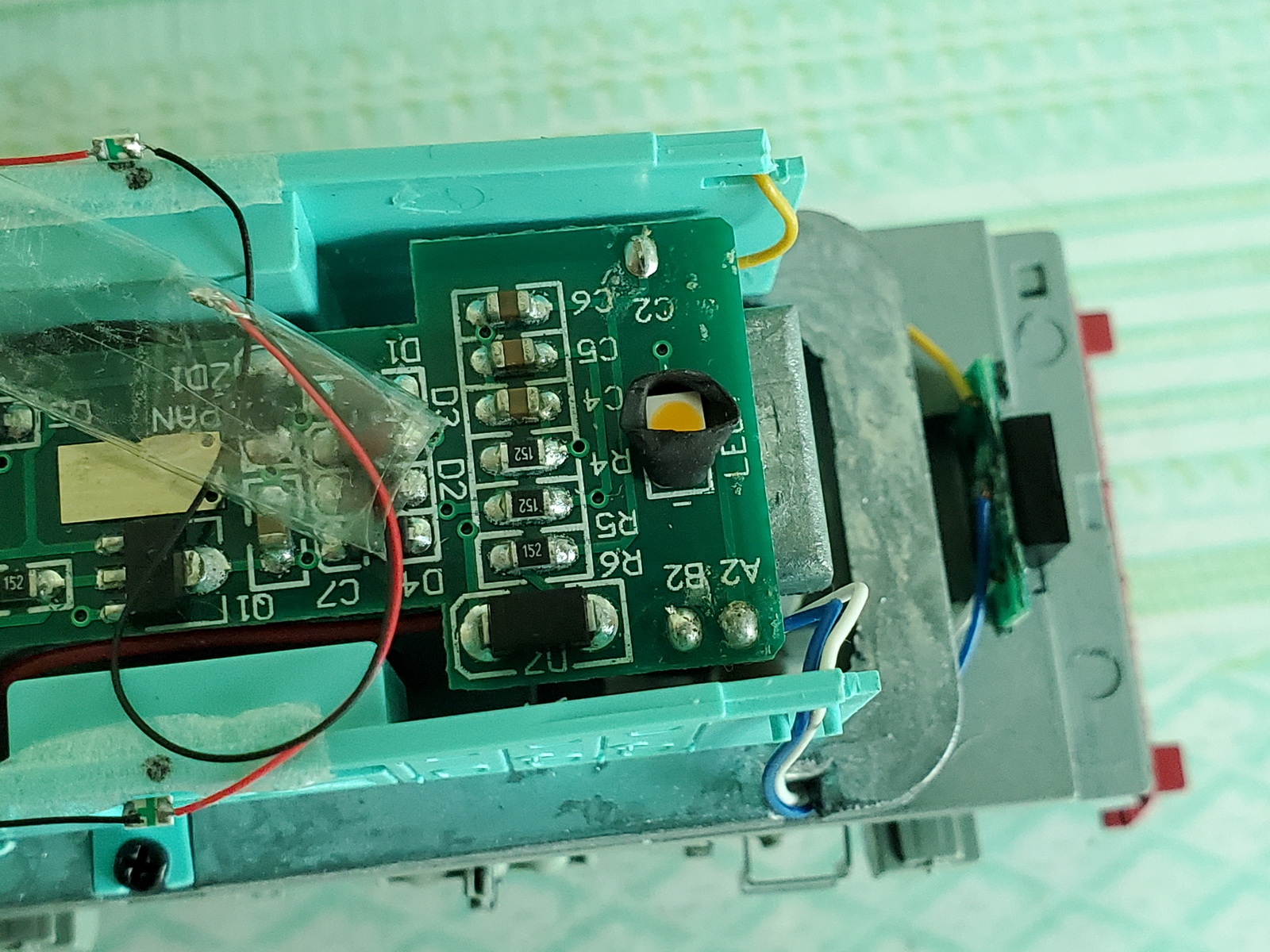

用电烙铁将LED小心从PCB上取下，在后方焊上导线
透明导光柱四周涂黑遮光，装入原位置固定

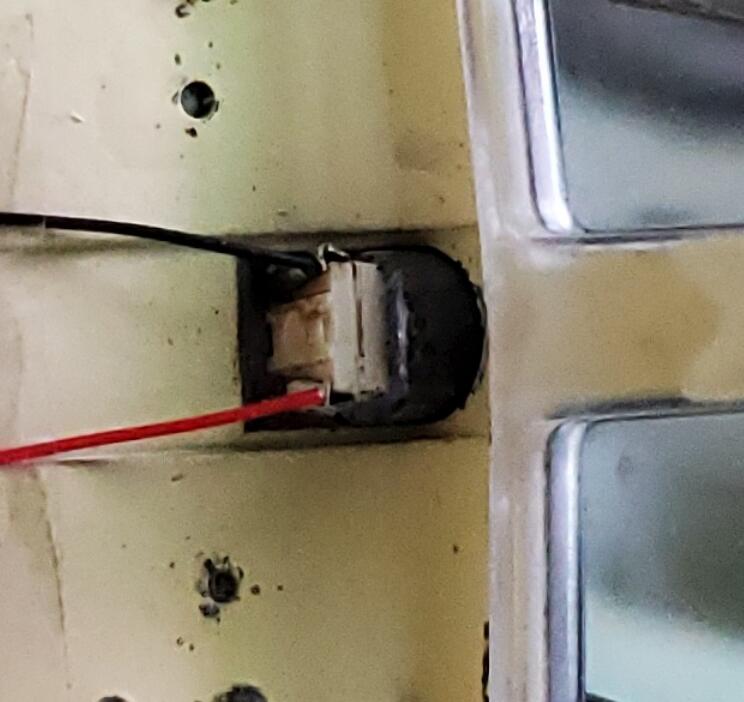

LED正面涂抹适量502，粘在导光柱尾部，并固定好后方的导线防止扯断
2024年02月04日 12点02分 5
level 15
乄飘丶雨 楼主
将正负极导线焊在原来LED的焊位上，另一端也同样处理
2024年02月04日 12点02分 6
level 15
乄飘丶雨 楼主

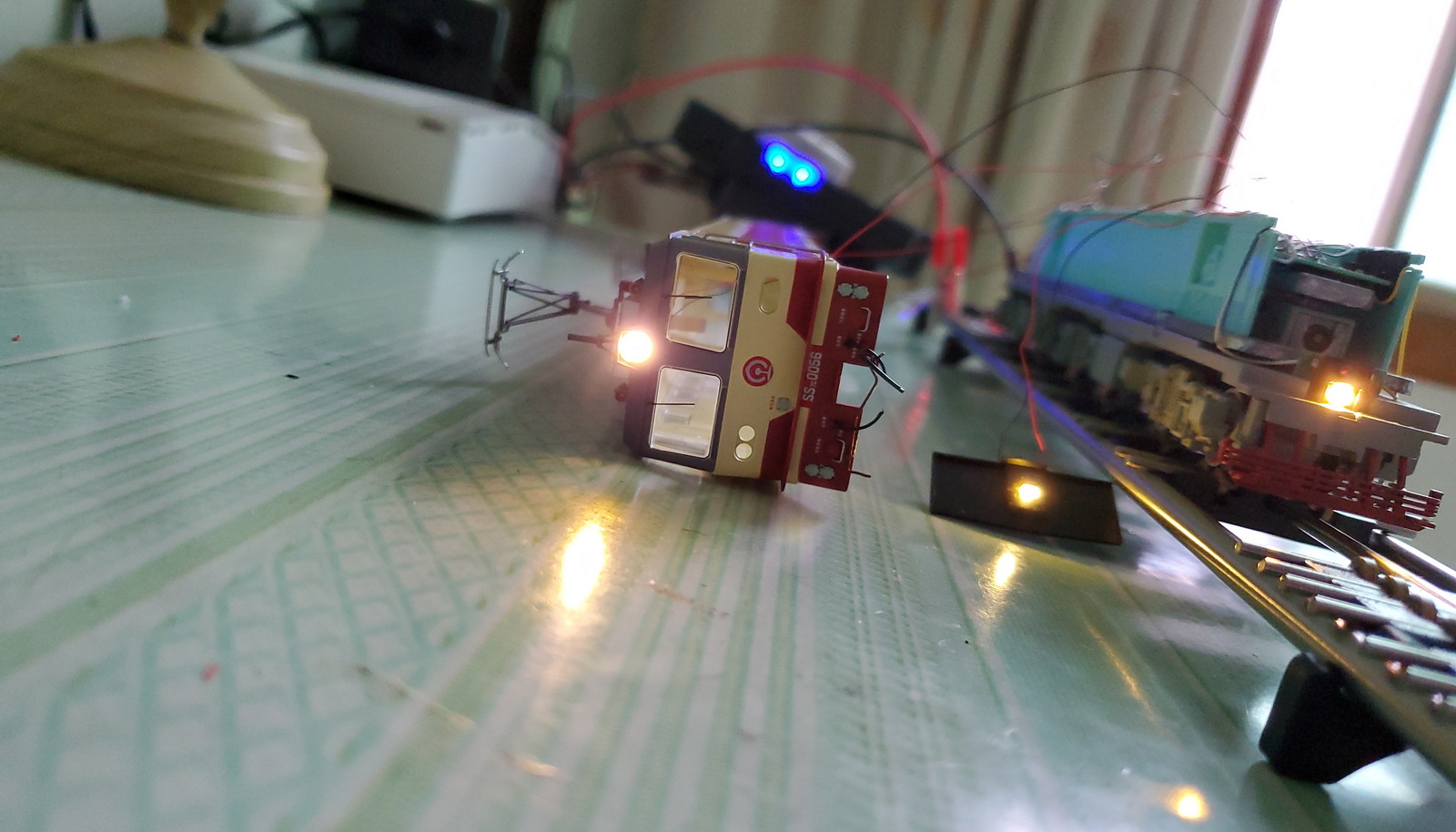

通电测试，成功点亮，这里就能看到亮度非常高
2024年02月04日 12点02分 7
level 15
乄飘丶雨 楼主
装回车壳，从正面观察亮度非常可观
2024年02月04日 12点02分 8
level 15
乄飘丶雨 楼主
对比改造前的头灯效果，可以说天壤之别，由此可见导光柱的传导效率有多低
2024年02月04日 12点02分 9
level 15
乄飘丶雨 楼主

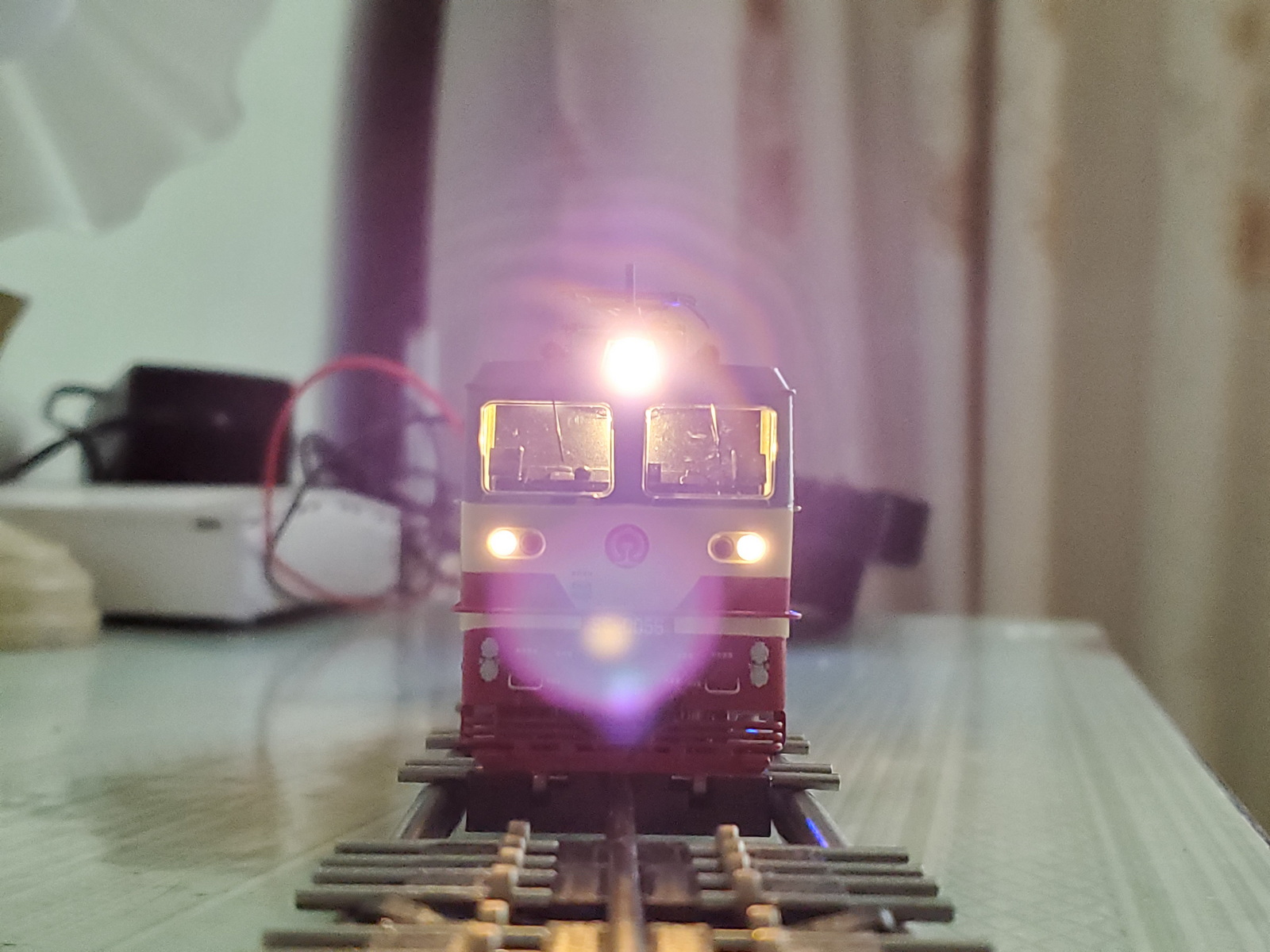

附几张完成效果图，亮度非常满意，有真车的味道了
2024年02月04日 12点02分 10
