会CAD的进来看看，这个图该怎么画？

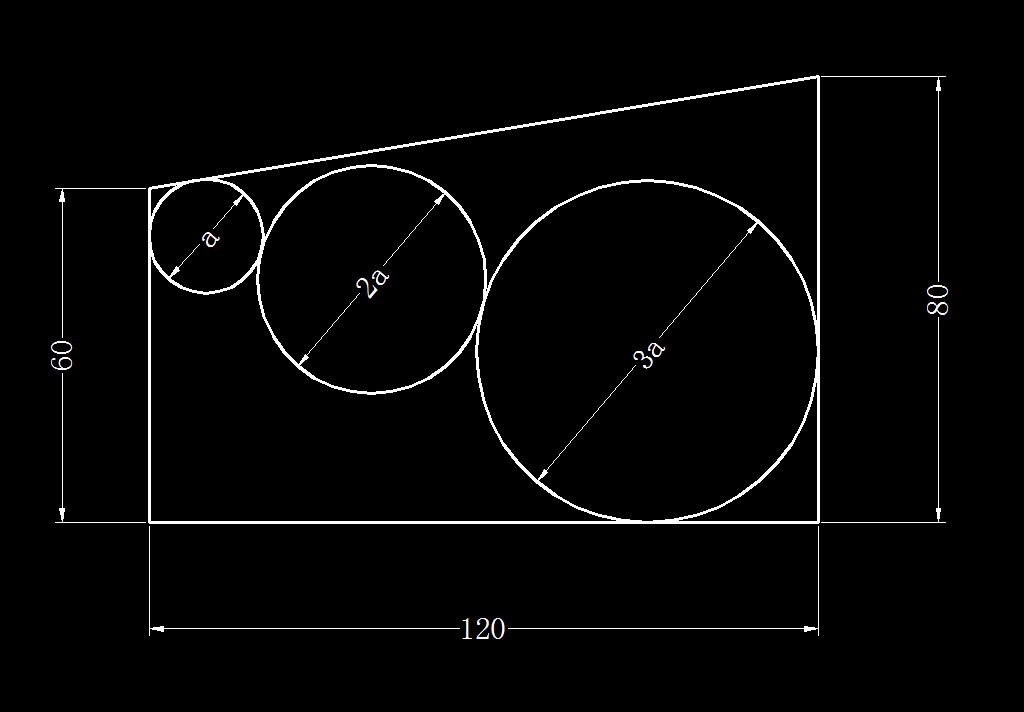

最近琢磨CAD，有些命令还不怎么清楚，还在学习中，现在遇到一图，不清楚图里面那三个圆该怎么画出来，要用什么命令……别跟我说什么要把a求出来再画……如果要用到笨方法去求a，那劳资不用在这里问了……

没人？

什么是CAD- -
求科普= =

目测呗。。

回复：4楼
画图的……

回复：5楼
啥都目测那就不需要什么测量器材之类的

回复：7楼
对啊 用尺量啊。。 算好比例。。 我以前碰到几何题就这么干过

回复：8楼
如果什么都借助测量，那CAD只是初级工具……没意义，那样做只不过是把铅笔绘图转移到电脑上而已，误差比较大
高级CAD绘图，是可以用命令自动转换画图，遇到各种刁难的图形，或者图形数据不足前提下，都能想办法用命令准确绘制，误差非常小，然后还可以随时知道精准长度
我学习的目标不是傻×样的CAD制图……

回复：9楼
要不黄吧您再研究研究吧 我一亲戚做地热的 我在他电脑上用过一点CAD...不过 就画个圆 画条线什么的

回复：11楼
我不知道你说的那个亲戚CAD画图是怎么画的，如果是各种线条的数据和尺寸都提供好才能画的话，那是最低级的CAD，仅仅是会操作CAD而已……
我佩服的是CAD高手画图，仅知道其中一项数据就判断并且借助各种命令把图很精准画出来。
比如下面这图，是我刚刚学会的一种
仅知道最下面一条线段的长度为150，其他的任何数据都不知道，但是那些CAD高手看一眼，就知道这图该怎么画，该用什么命令迅速准确绘制，这才是真正运用CAD
图如下：


回复：12楼
我亲戚是提供数据画的 。。 他做装修地热的啊 数据都有的。。
这个高级的。。 我学交通工程会要用到CAD制图吗？

回复：13楼
不清楚你要不要学
反正我是毕业了拿来学学……

12楼图我找到别人给出的绘制方法了，按照别人的步骤，我把绘制的一张草图上传，然后在这里说一下步骤，不知道有没有CAD绘制兴趣的人看……
1、任意半径画一个圆，然后用阵列命令画出最下面一行5个圆，我当时自己设置圆的半径为10
2、继续用阵列命令，将这五个圆作为一个整体，画出5行，每行圆排列倾斜角度为60度（这个数据是可以判断的，这么多规则圆规则排列，最外面的是等腰三角形，所以每个角度是60度）
3、用直线分别将最下面一行的圆和最左边倾斜的一行圆以及最右倾斜的一行圆的的圆心连起来，分别成三条直线，将直线延长
4、将经过圆心的这些直线分别偏移到与他们外圆边缘相切的位置，当时我任意画圆时设置圆的半径为10，那么这些直线偏移到和圆相切的距离也是10，用偏移命令偏移好位置

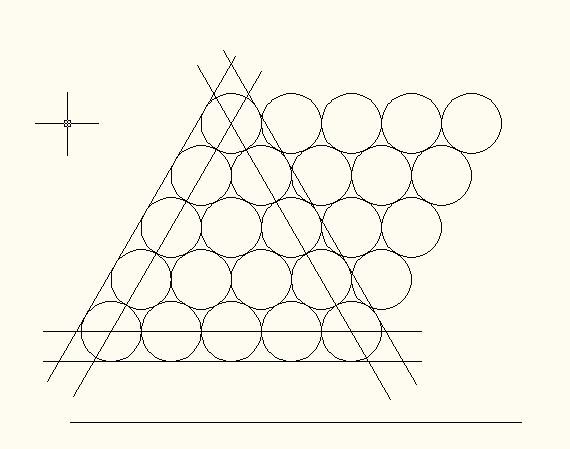

5、用直线画一条150mm的长度的直线（在我画的草图的最下方）到这里，这个图快接近尾声了，这时草图样式如下：（呆会继续说最后一两步）


6，接上面，图到了上面那种情况后，删除多余的圆和多余的线（要用到修剪命令和删除命令）
7，此时图形和12楼一样了，只是大小还不完全一样，没关系，图下面不是还有一条150mm的直线么？这里就要用到对齐命令，将整个图形对齐到那条150mm的直线，使得它最下面那条直线和150mm直线长度一致，然后这时整个图形就能自动缩放成和12楼原图一模一样的大小。到这里，整个图就精准的完成了……

16楼有个地方打错了，整个三角形是等边三角形

感觉这上面的CAD像是玩智力游戏和数学游戏……

马德里，贴吧不是有会用CAD的么？咋没人来探讨这些？流神，达哥，你们的CAD呢？

回复：20楼
请教一下黄吧 CAD哪个版本的比较好啊
