一是爱指针成魔，收一块就藏一块，舍不得用。现在指针表普遍都是电阻分压，输入内阻低了些，捡了个电流表头，75mv的，加上平时收的一些破破烂烂，准备动手diy一块运放表
捏
。

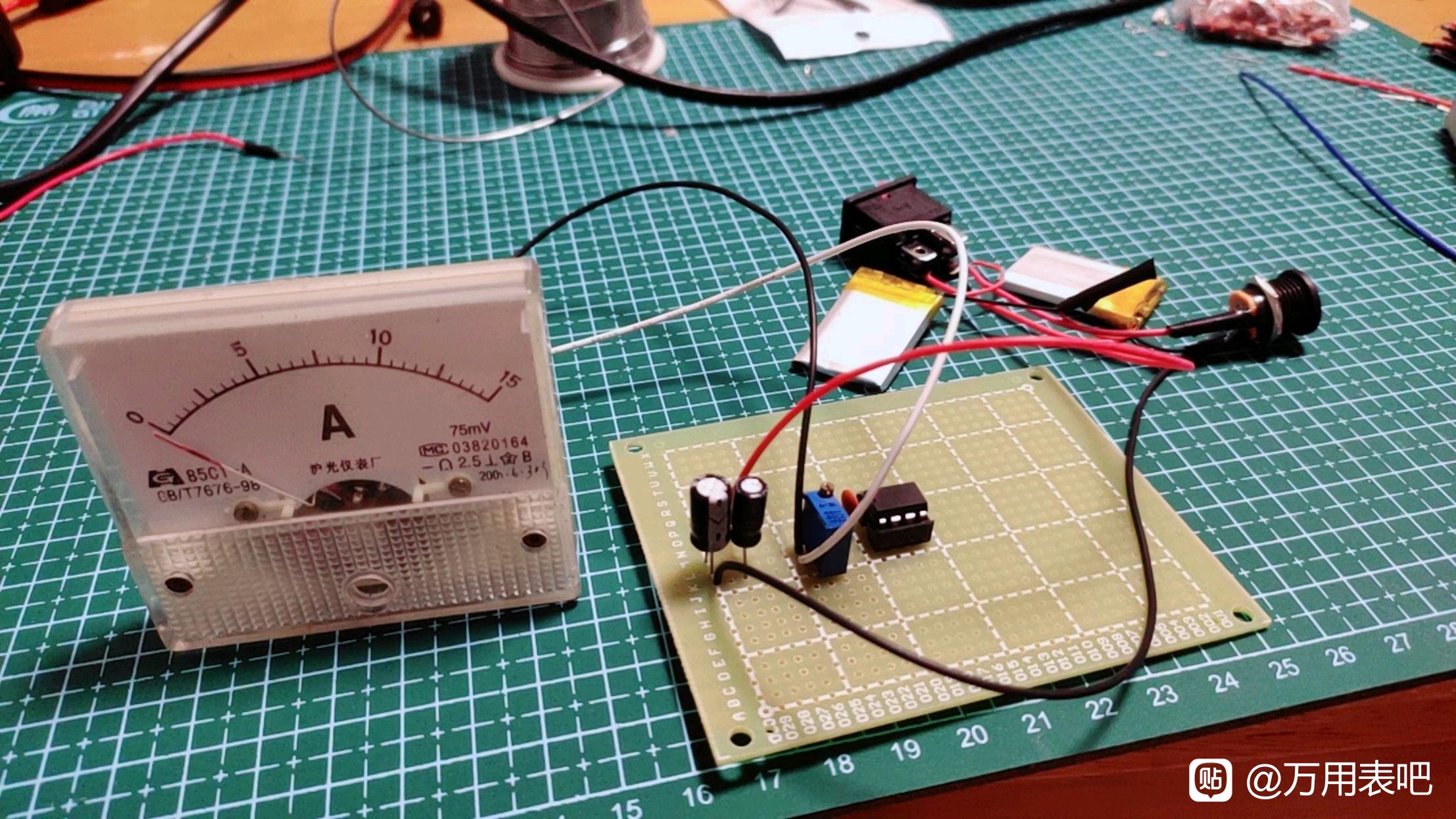

来个全家福，开工

开工！！

表头太小了。好歹用一个44C2的吧，1.5级，线性更好一点。

目前已经装起表头和电池了，表头是搂路亚一点，将就着看捏，电池是软包80mah的锂电池，自带保护板捏

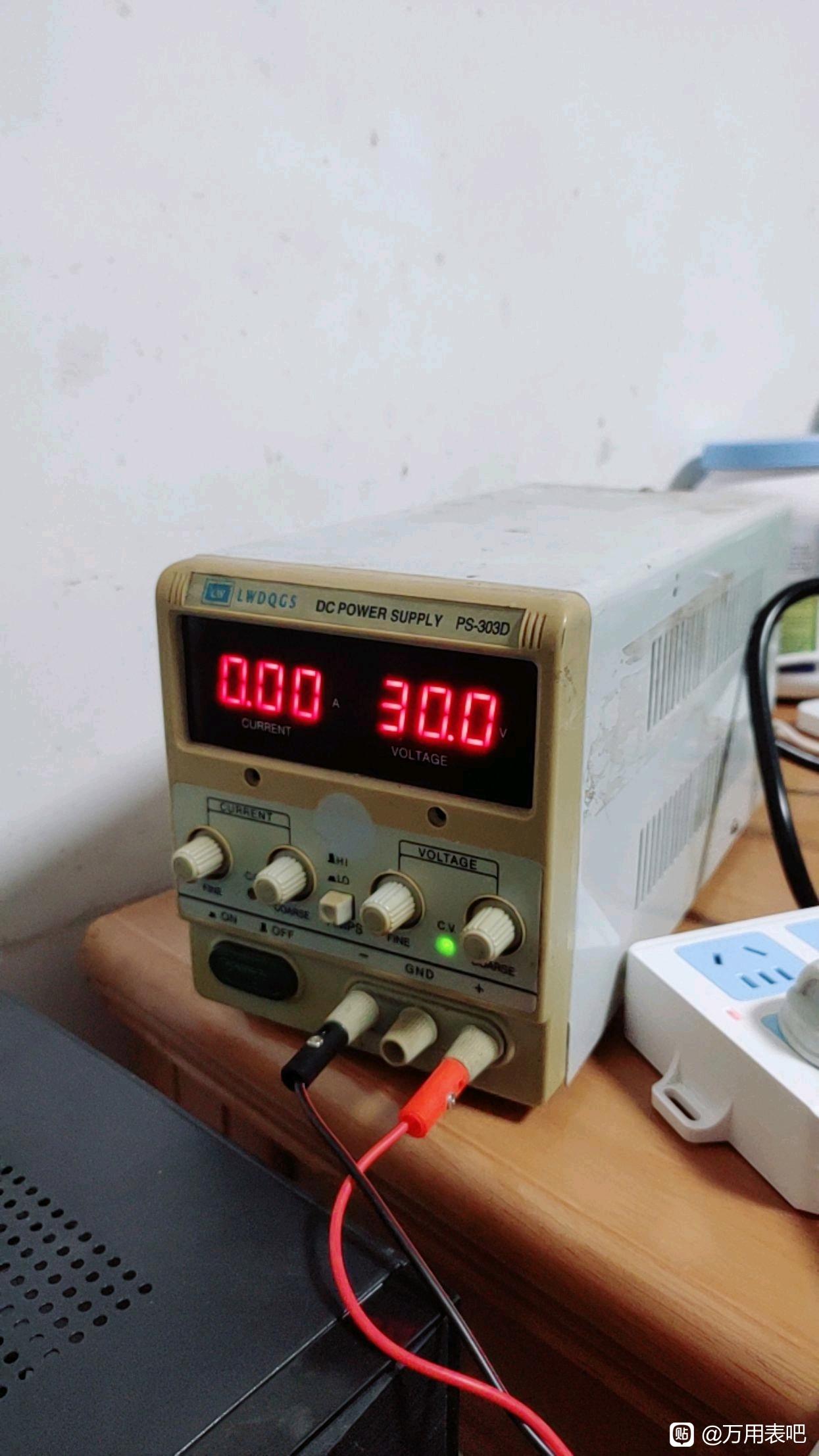

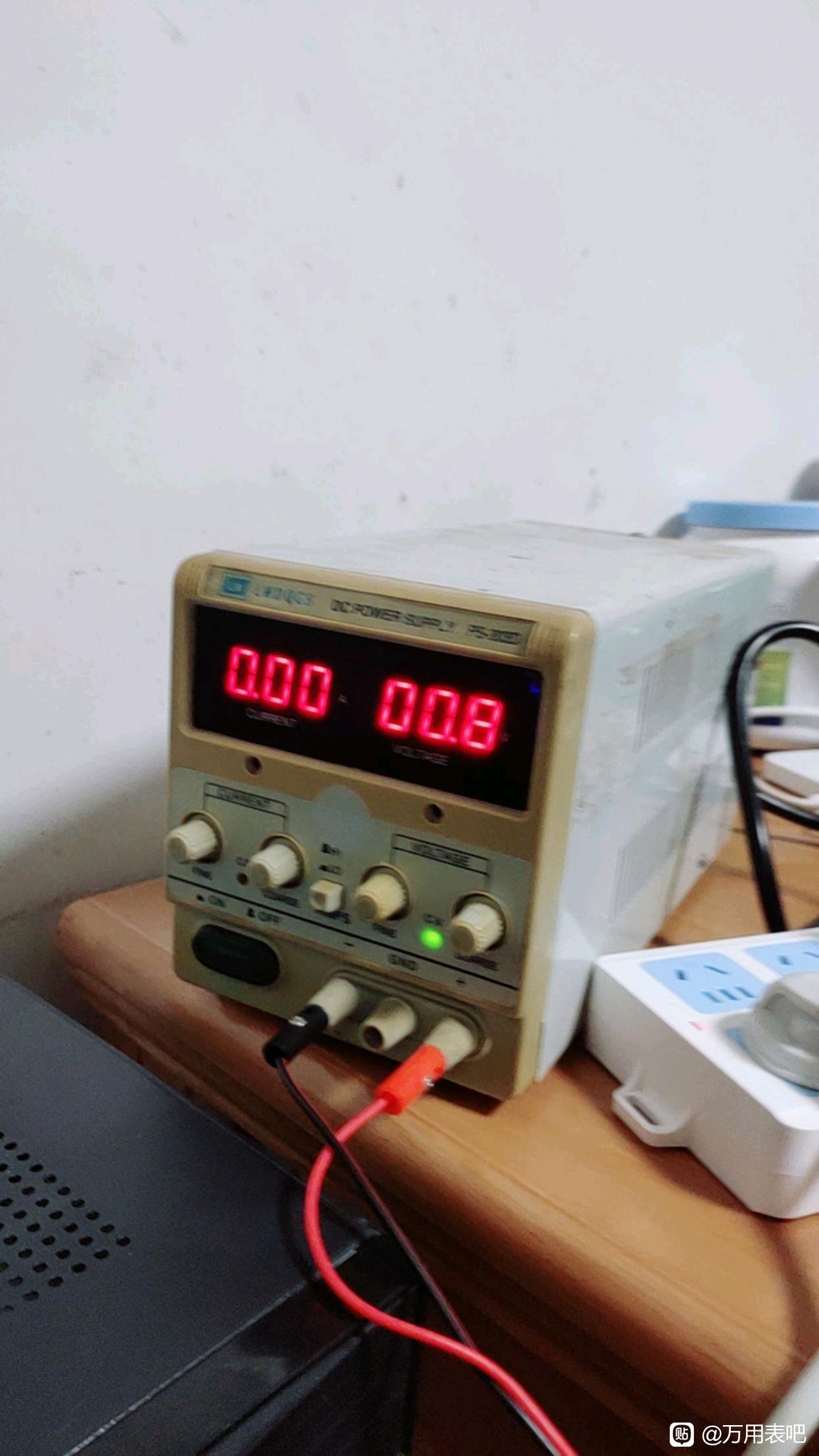

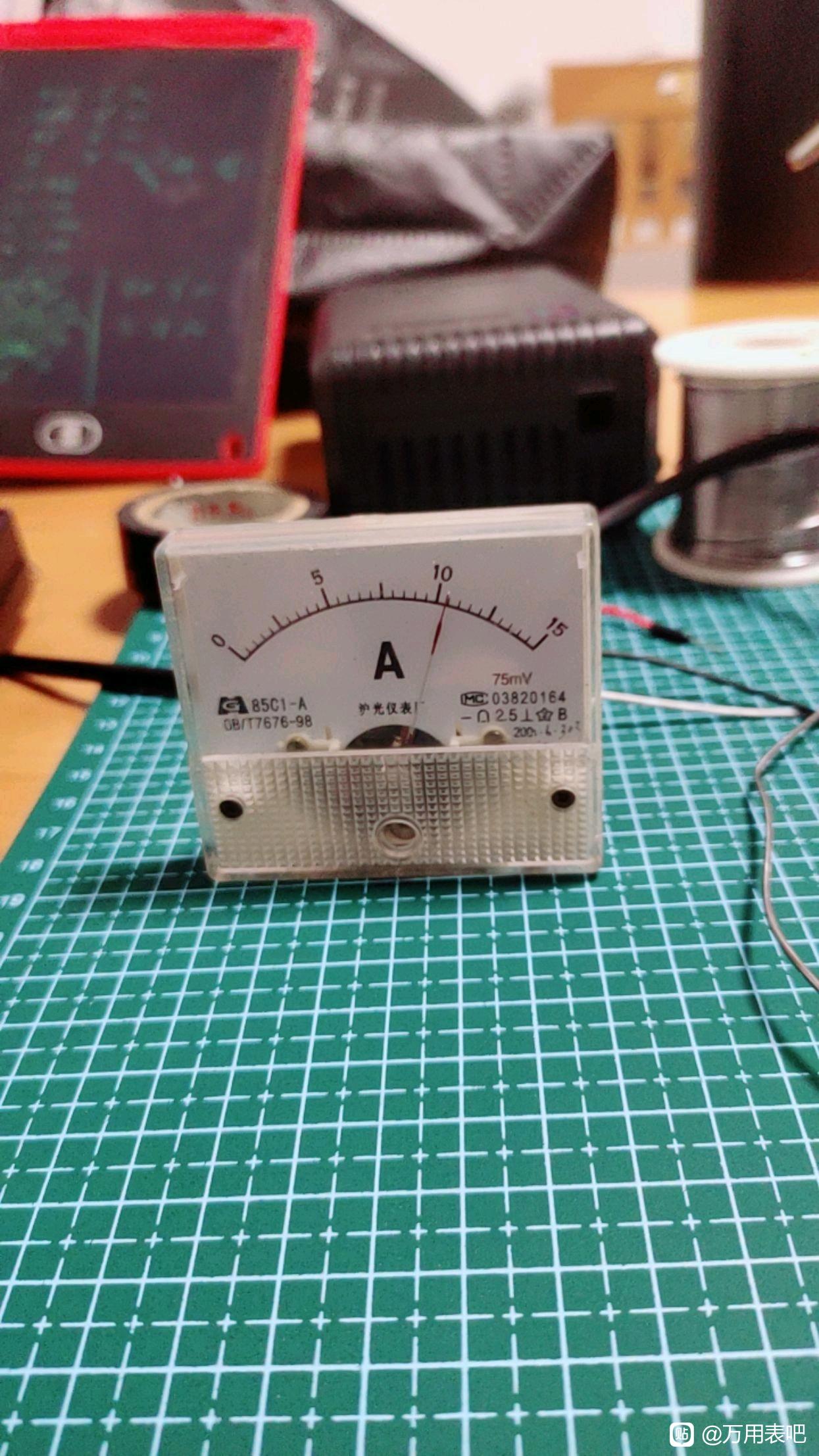

第一个功能实现了，量程3V直流电，压线捏

催更

催更

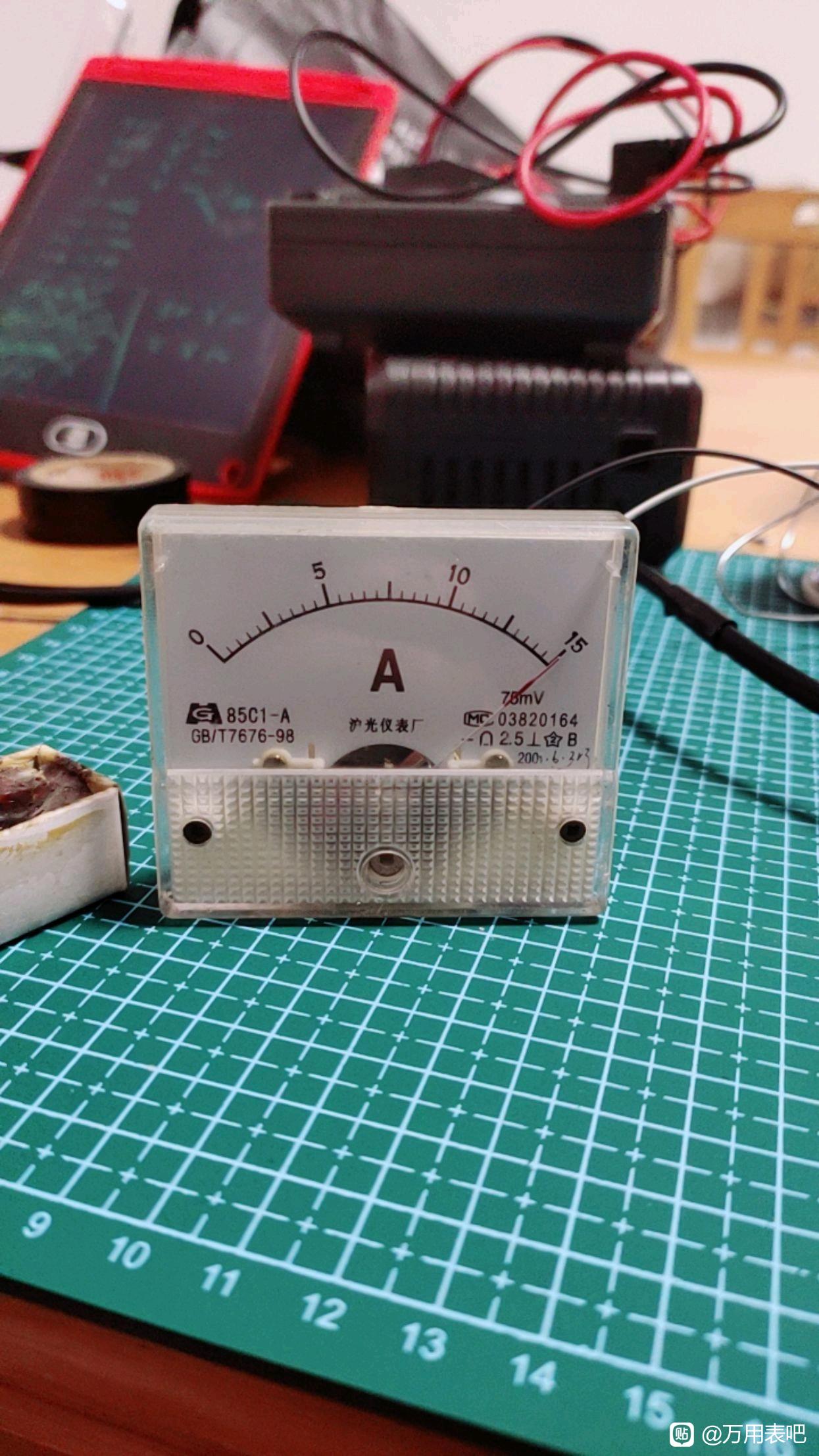

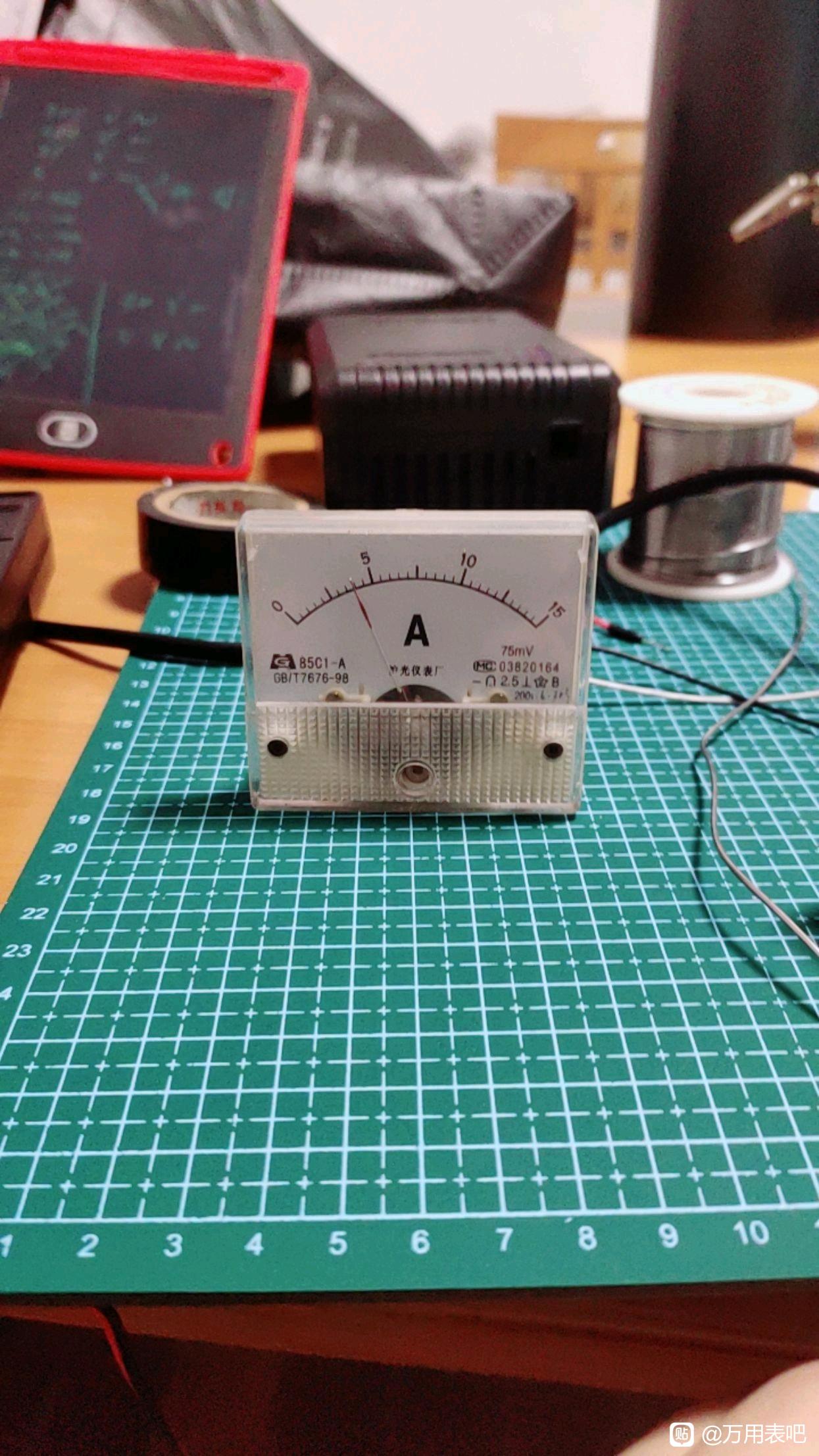

总算把第二档30V直流搞定了，没图纸直接手搓指针表真心考人拓扑思维捏，上图。烤了几分钟，电阻微微热，阔以用得捏

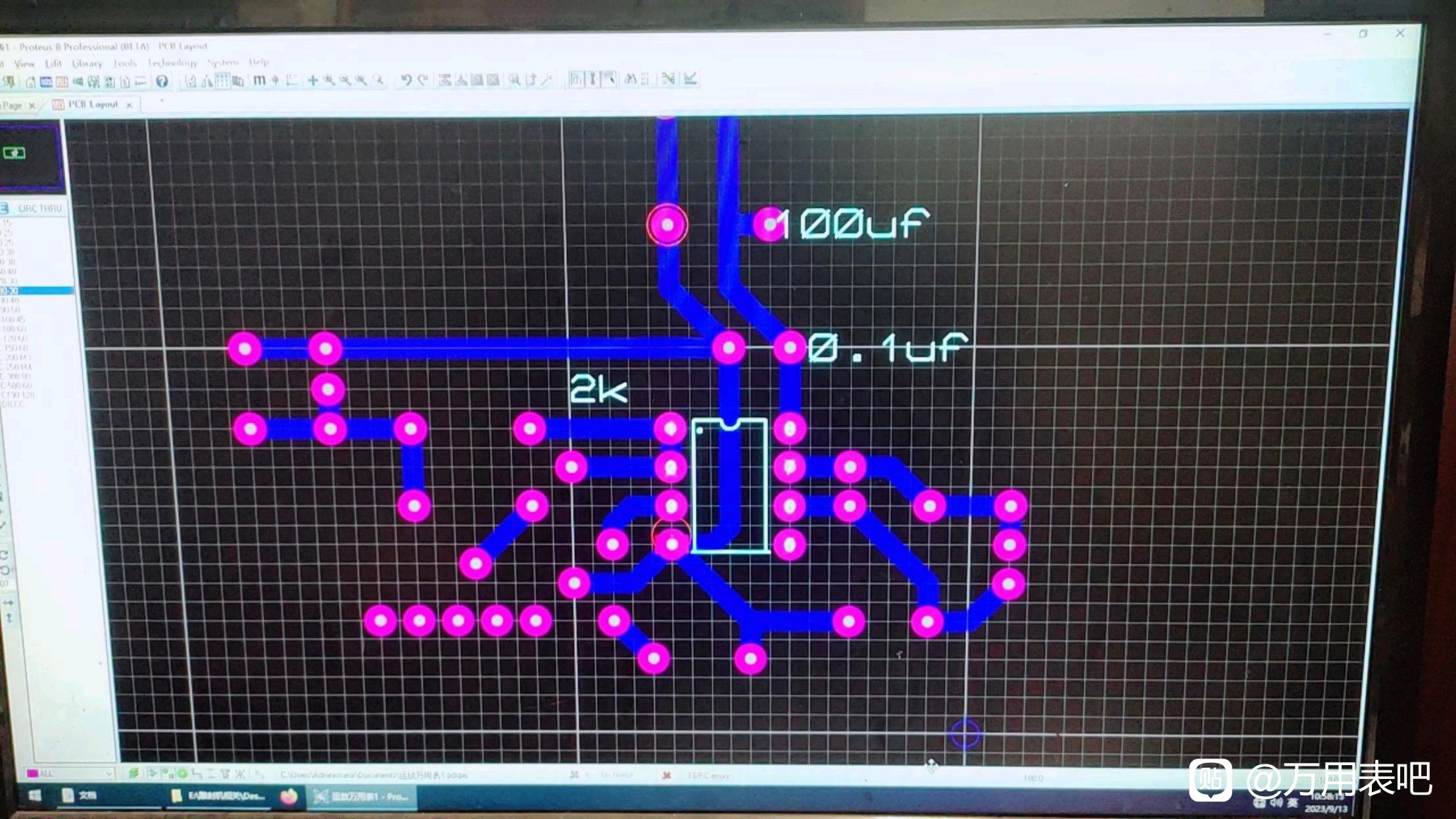

板子有问题了，怎么都查不出是哪里的问题，所以准备雕刻一块板子捏，痛苦因。昨天下了单，买了大的防水盒和一个50uA的44表头。准备听人劝，有饭吃捏

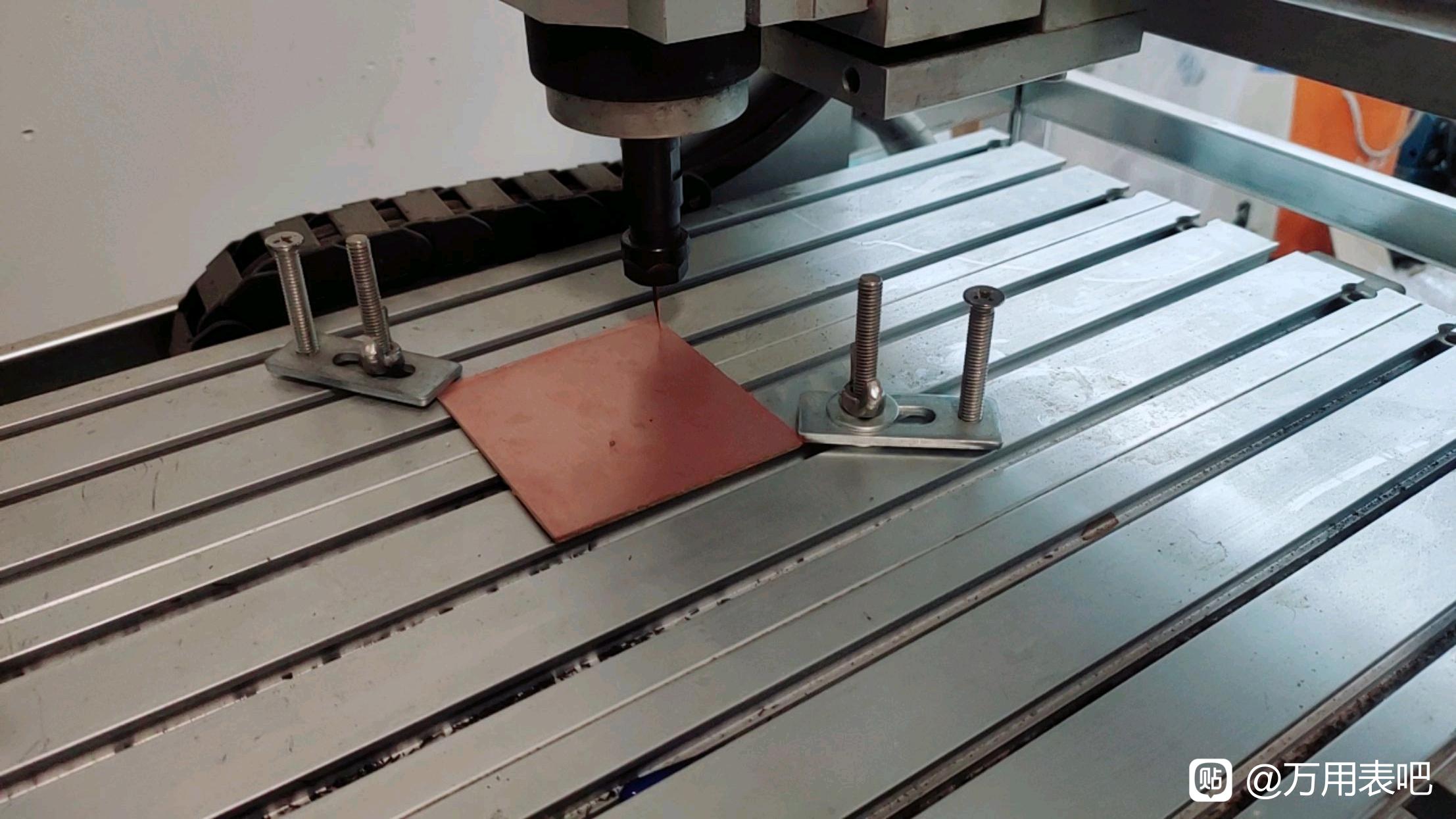

雕刻加钻眼

快做捏

好捏，11档，三个直流电压（3 30 300V），两个交流电压（30 300V），一个通断蜂鸣器，四个电阻（100 1000 10000 100000R），一个300MA直流电流，电路焊完并基本可以用哒。为什么说基本捏？交流不准，严重怀疑整流管影响了线性，这个头痛，还有量电阻，由于只有两刀，所以只能并联去量，要不调档没用，测量的三端电阻网想破头都只能并联，所以有个后遗症就是开路指针就是满格，电阻越小，指针越接近零，这个反着来的搞法头痛捏。

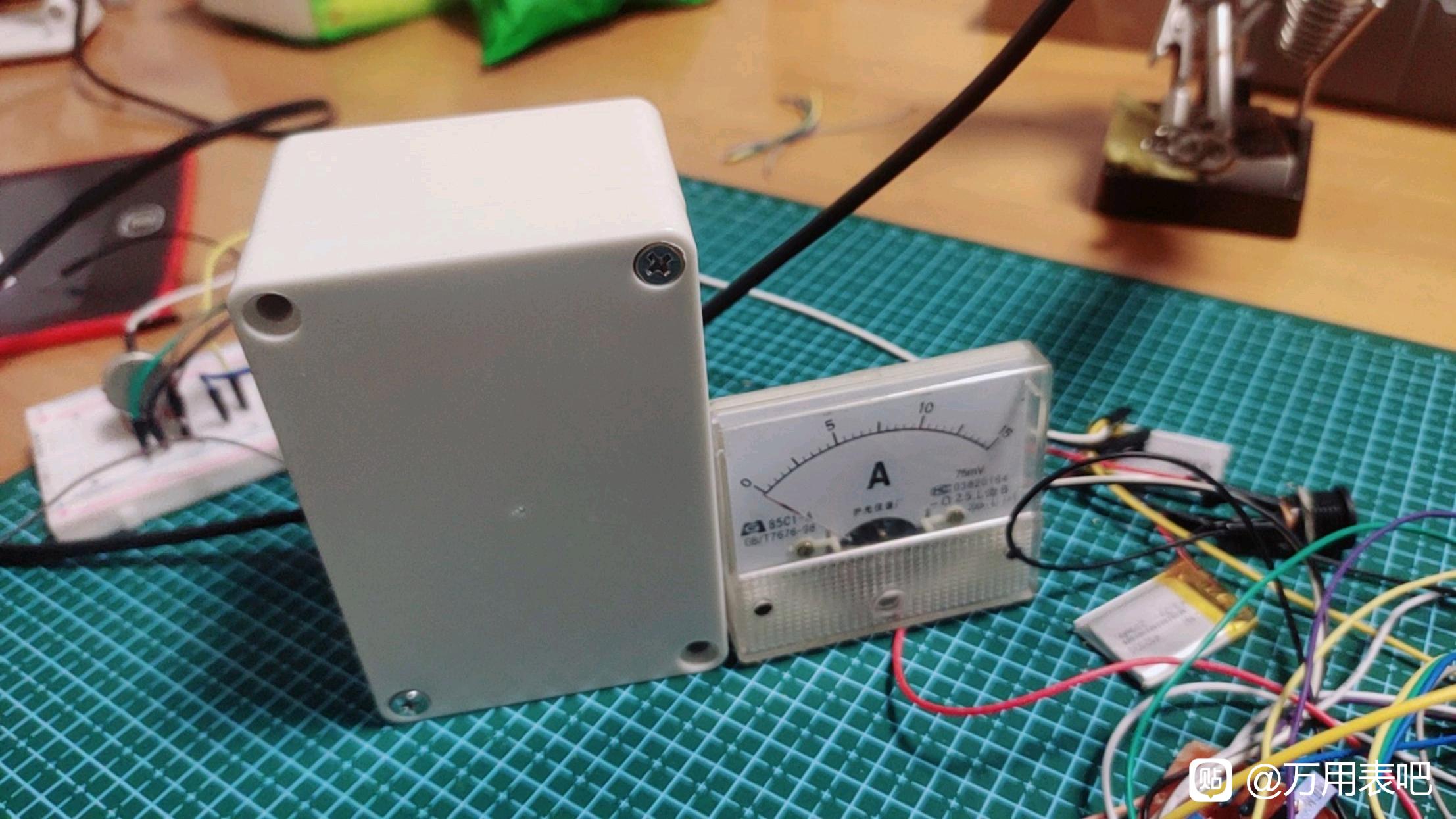

搞单片机的，本来想顺手做个简易的指针表，只需要最最常用的几个档位就行，居然为了迁就那个11档的双刀波段开关，搞出一个这么庞大复杂的东西，耗了我几天，而且电动车充电器盒子体积庞大，这完全背离了当初做表的初衷。因此，招了个以前剩下的小防水盒，比划了一下，85的表头干好，还可以装6当2刀的小波段和电源开关，而且可立可卧，6档基本也够用了，首先很少用到电流档，去掉，直流电压6V30V两个就够用了，交流电压就一个300V就够了，主要是看市电，电阻档两个100和10000R，再来个通断就足够平时用了，OK捏，就这么干
