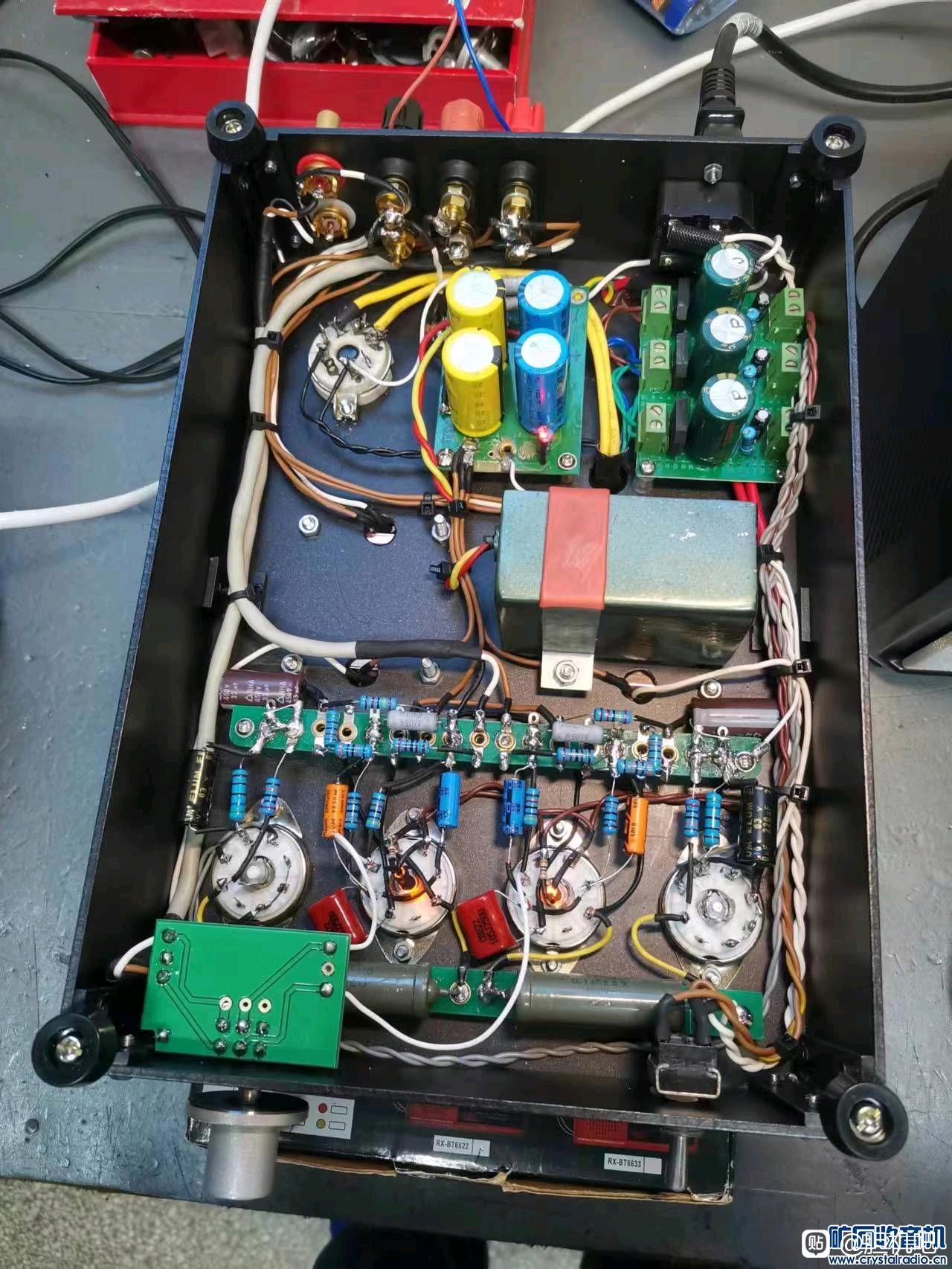

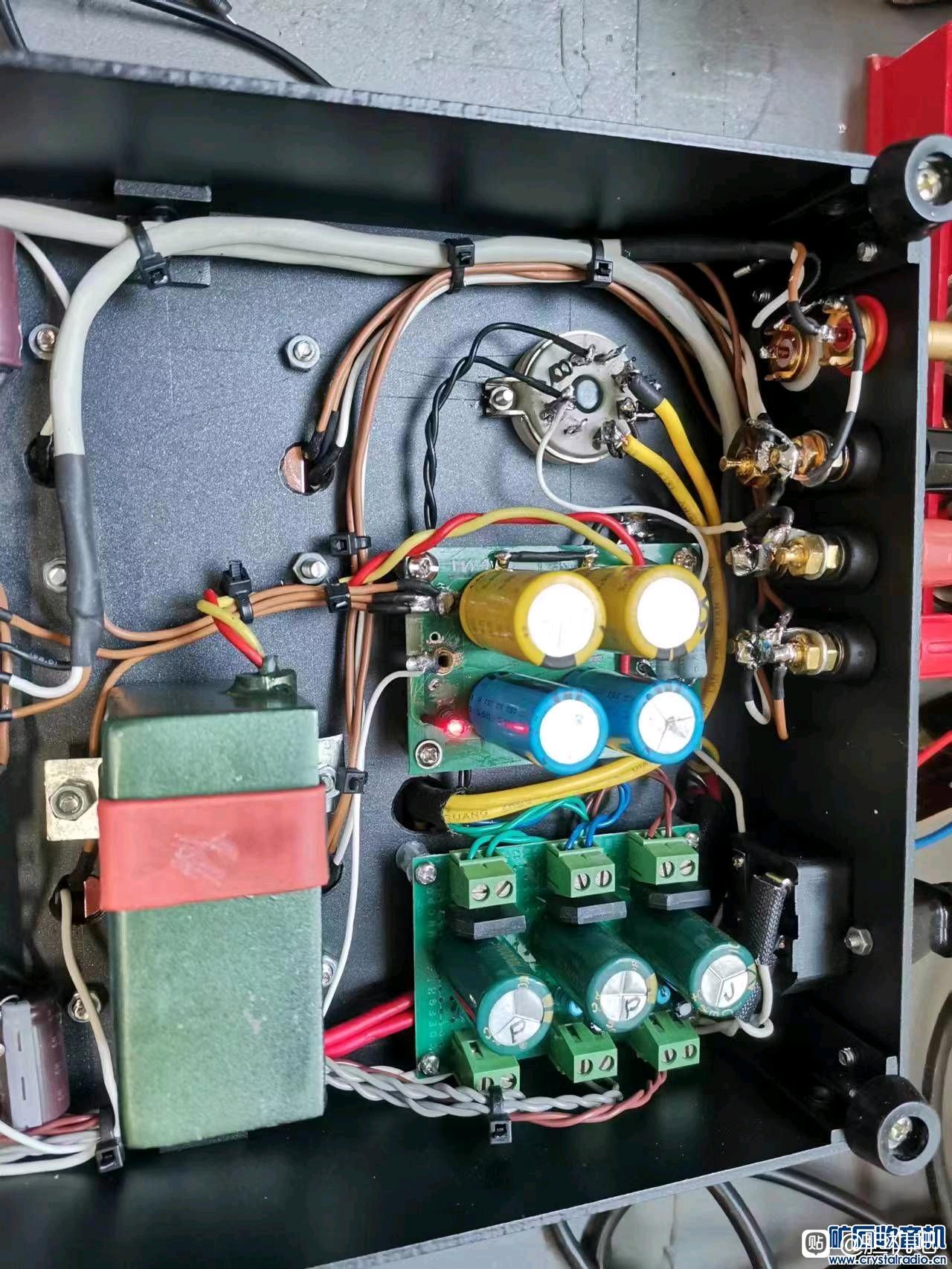

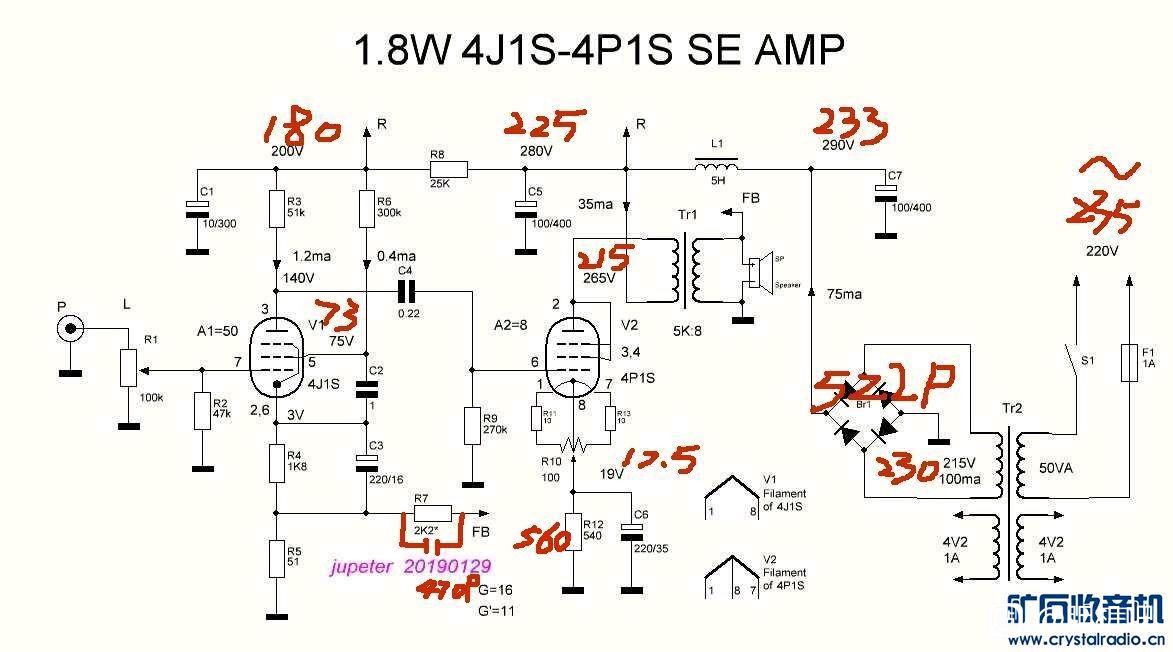

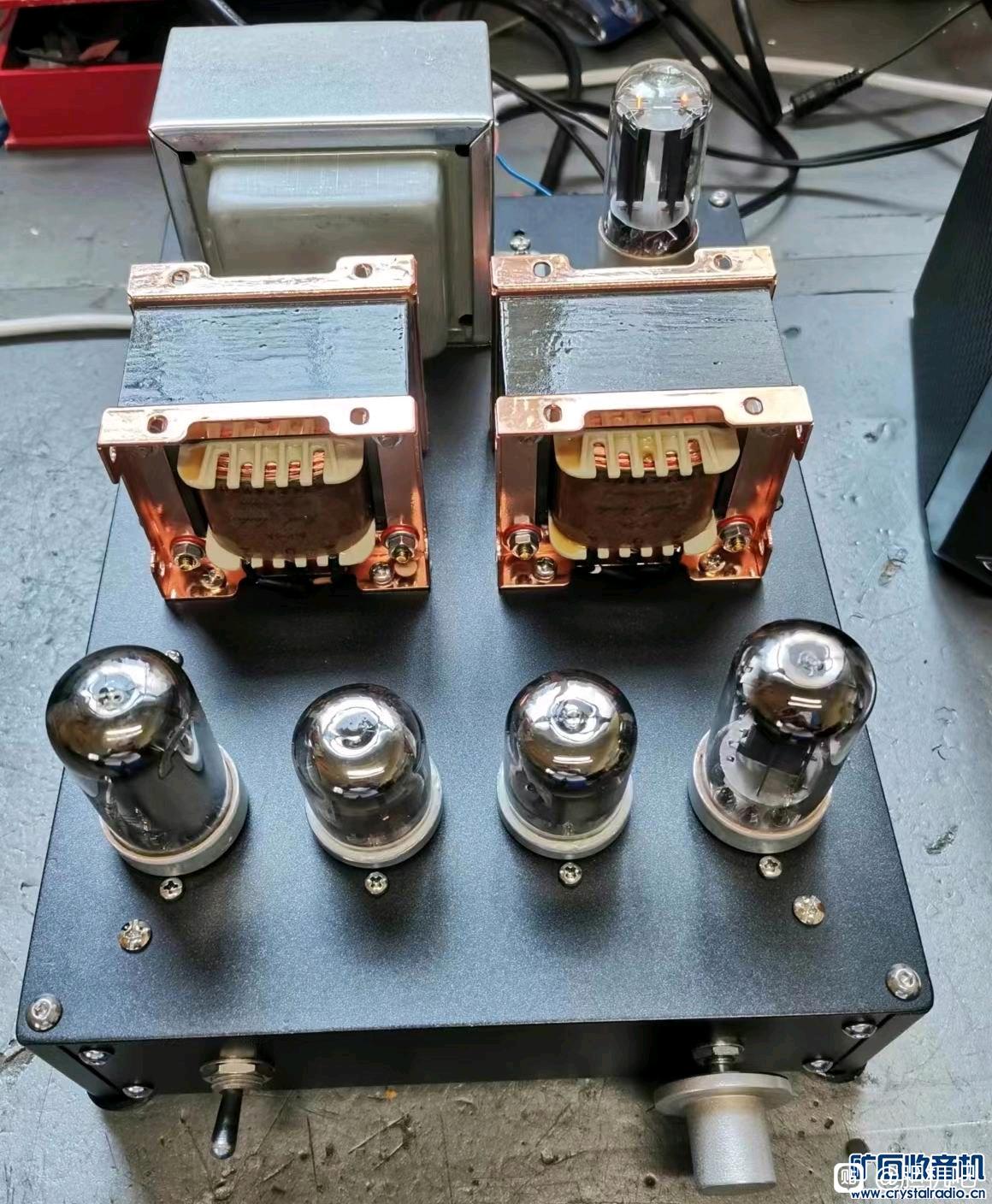

用的广为流传的矿坛朱院长的图，因为变压器次级电压高，改成胆整流，最初用5Z4P，开始在单位调试的很好，接上假负载烤机陆续烧坏了4只4P1S，具体现象是阴极电压直线上升，烧阴极电阻阴极电容，观察后得出结论正常上班时没事，一切都正常，下班前后及晚上单位设备关闭用电少220V接近235V时，B+电压高（260-270V）左右，家里测量电压白天晚上都是在232-235之间，索性换成5Z2P胆整流，5Z2P内阻大，比5Z4P电压低30V左右。至此开机几十个小时，再没有坏过4P1S，也可能坏的那几个品质不佳。先上图，红色数值是实际制作的工作点。机壳是自己做的，单位烤的漆，电源是自己改的，灯丝5V、4.8V*3组，灯丝整流滤波后电阻降压。

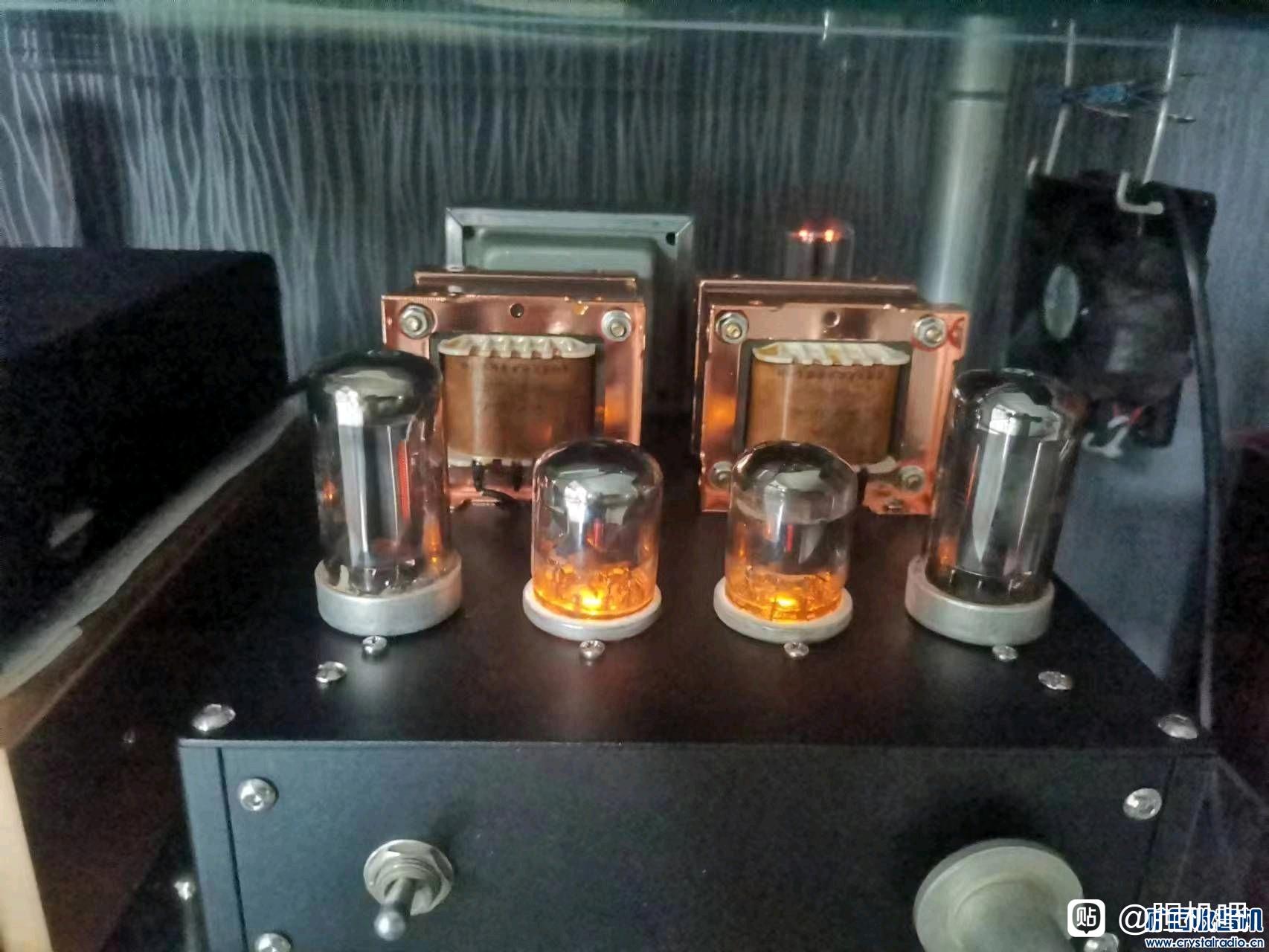

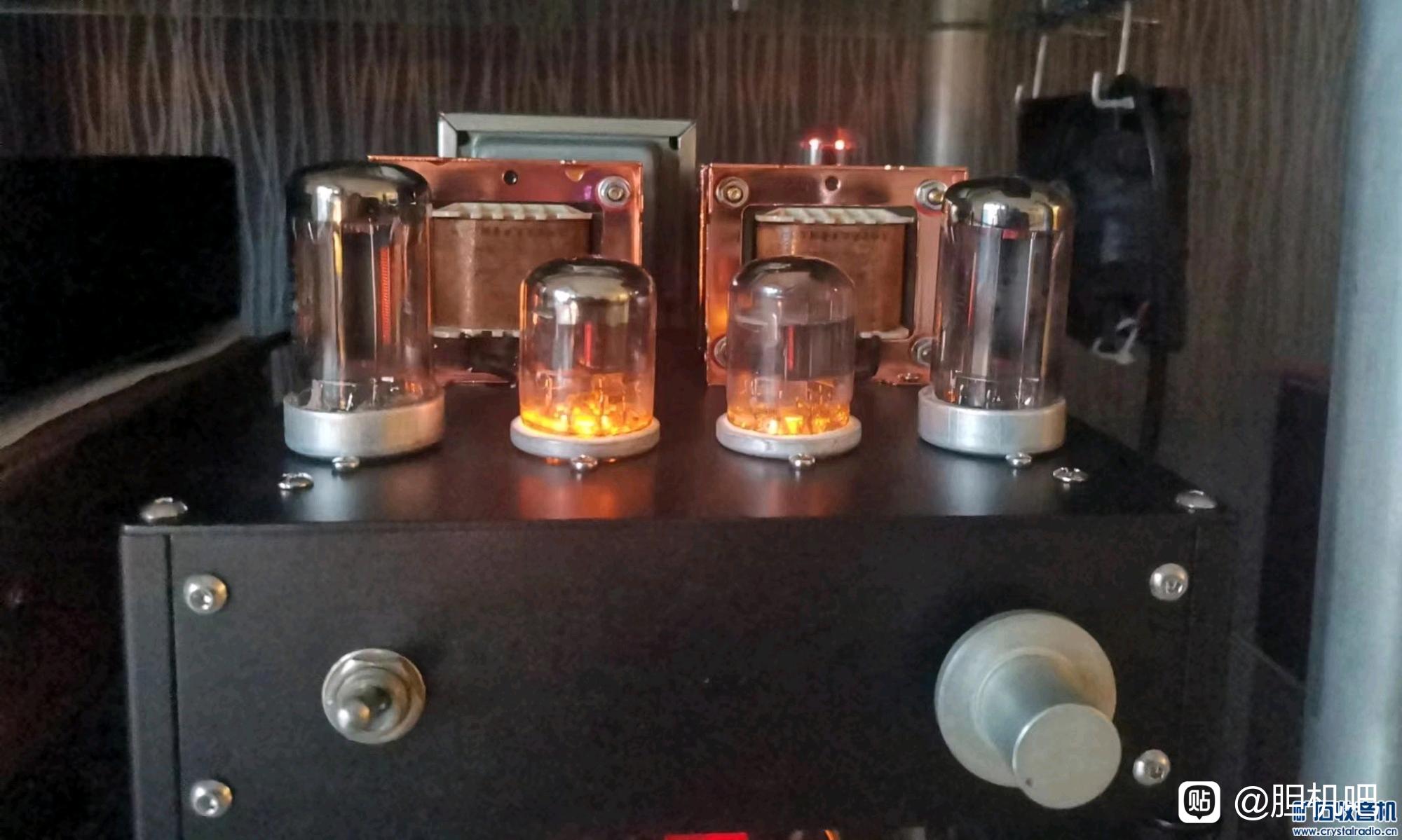

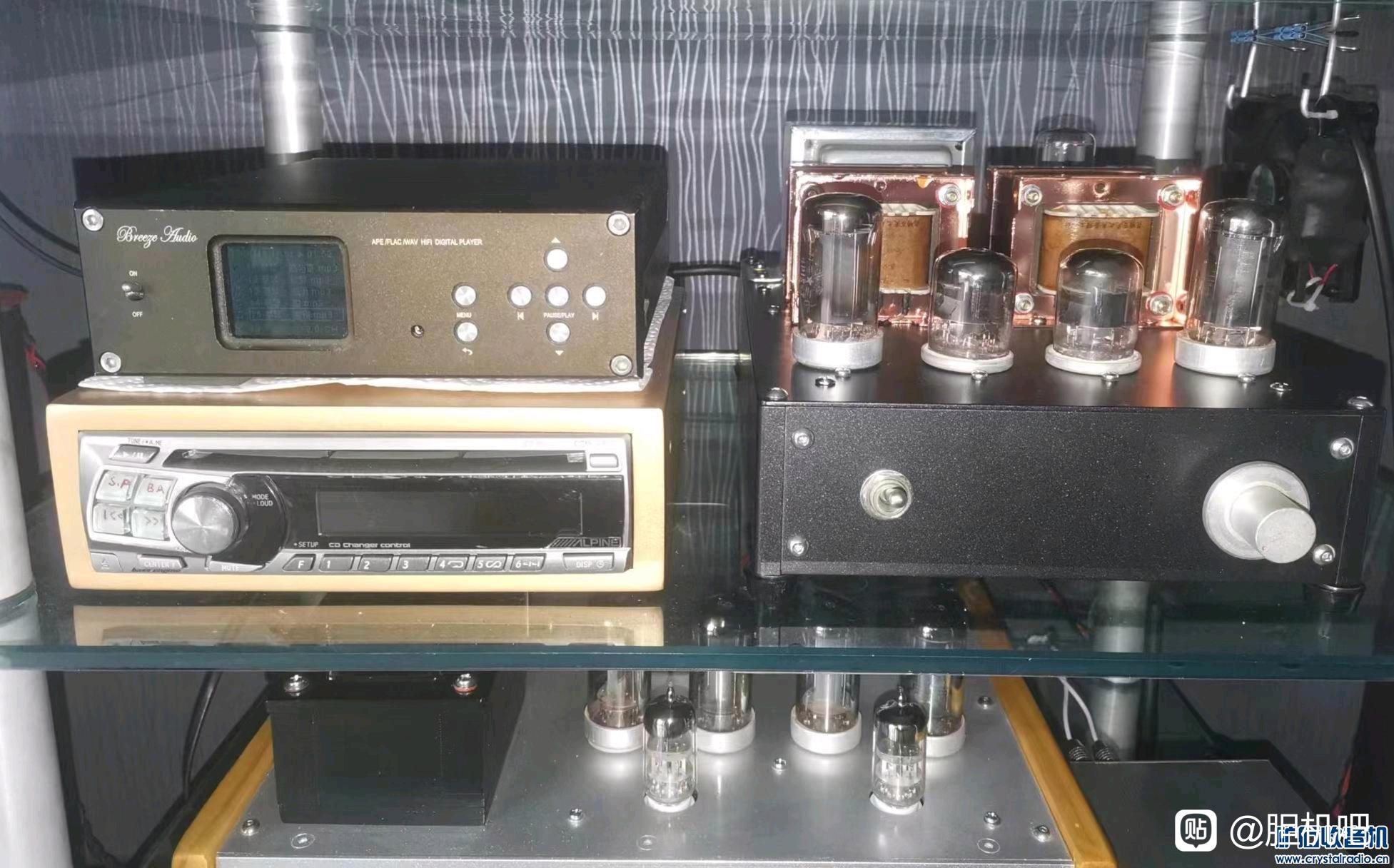

4P1S真心不错，最近做了推挽，又做了这个单端。夏日炎炎，听着也不烦躁，优美动听。

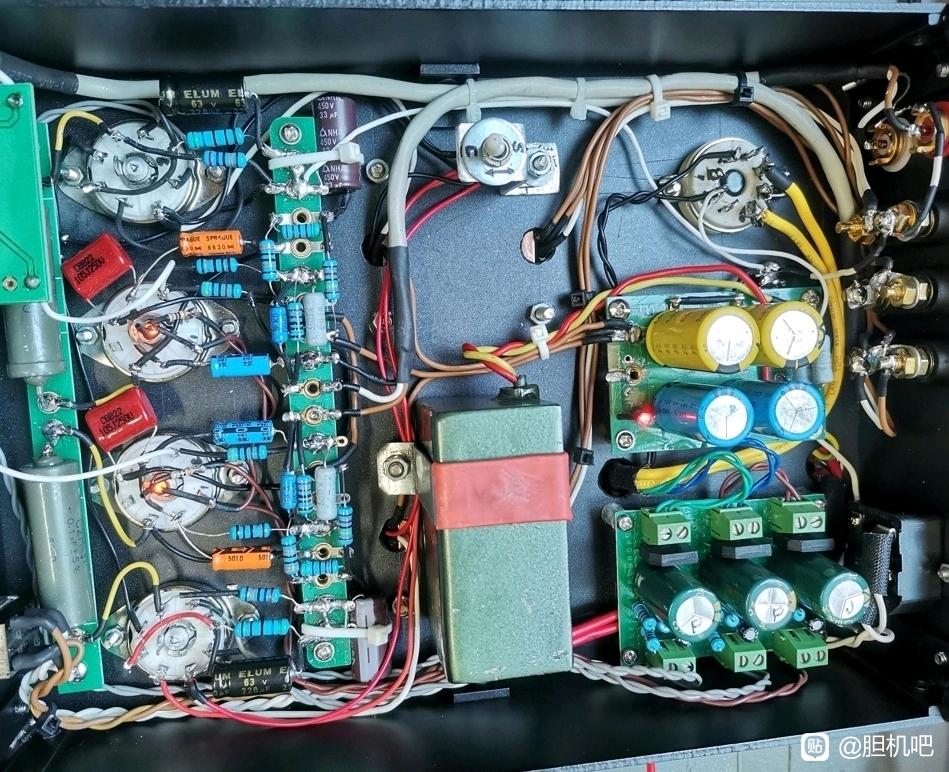

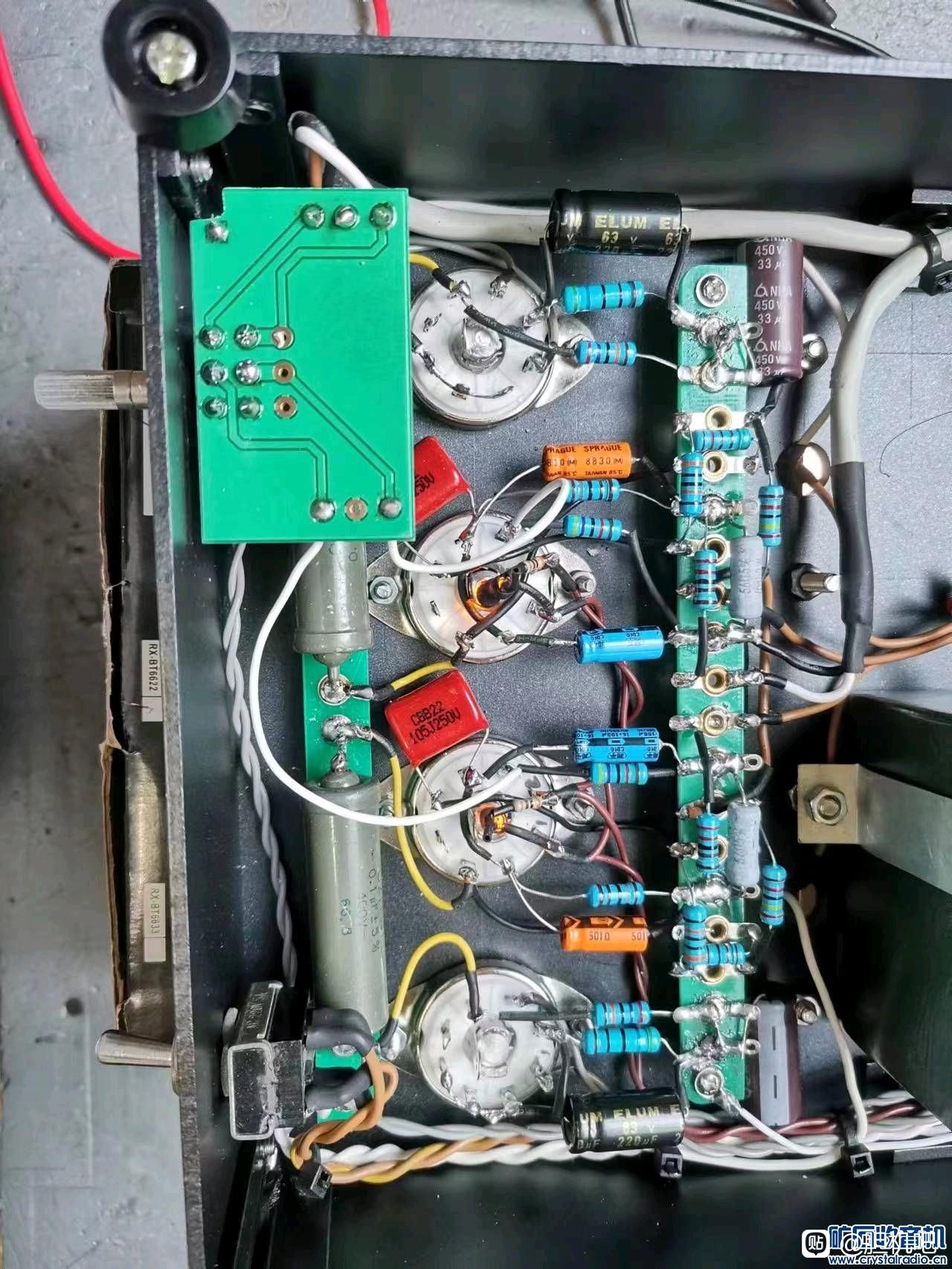

废话不多说，上图。

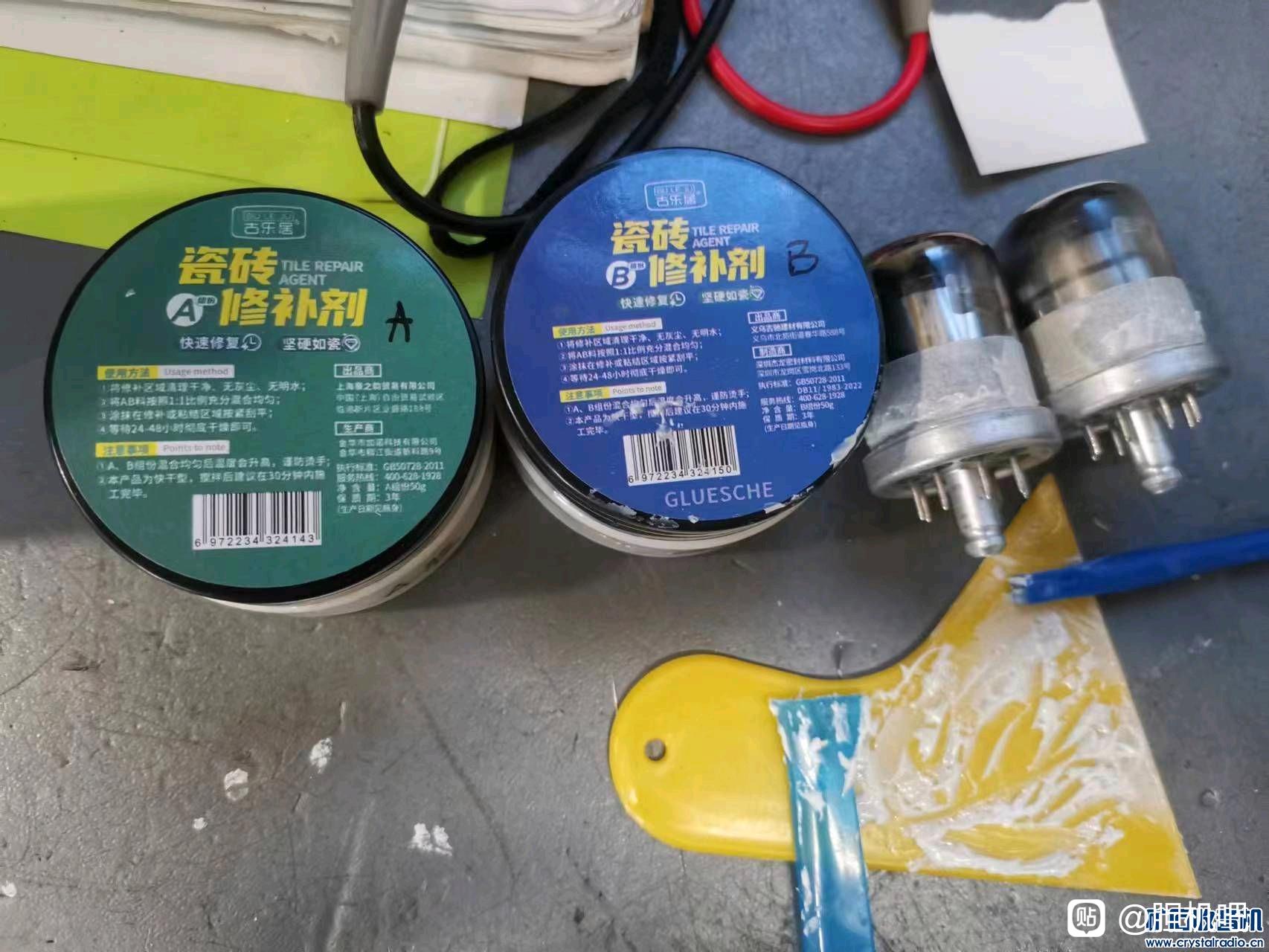

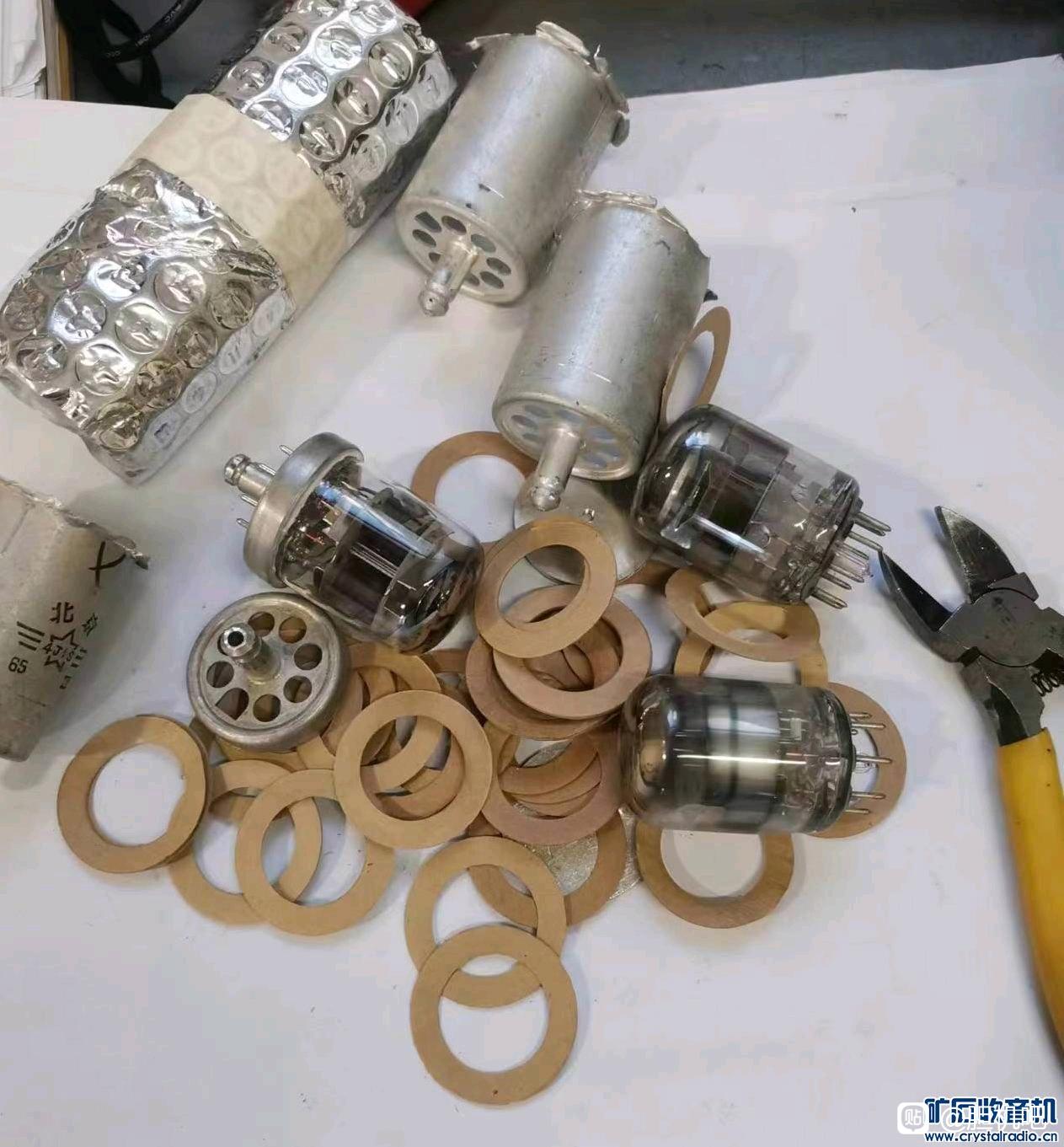

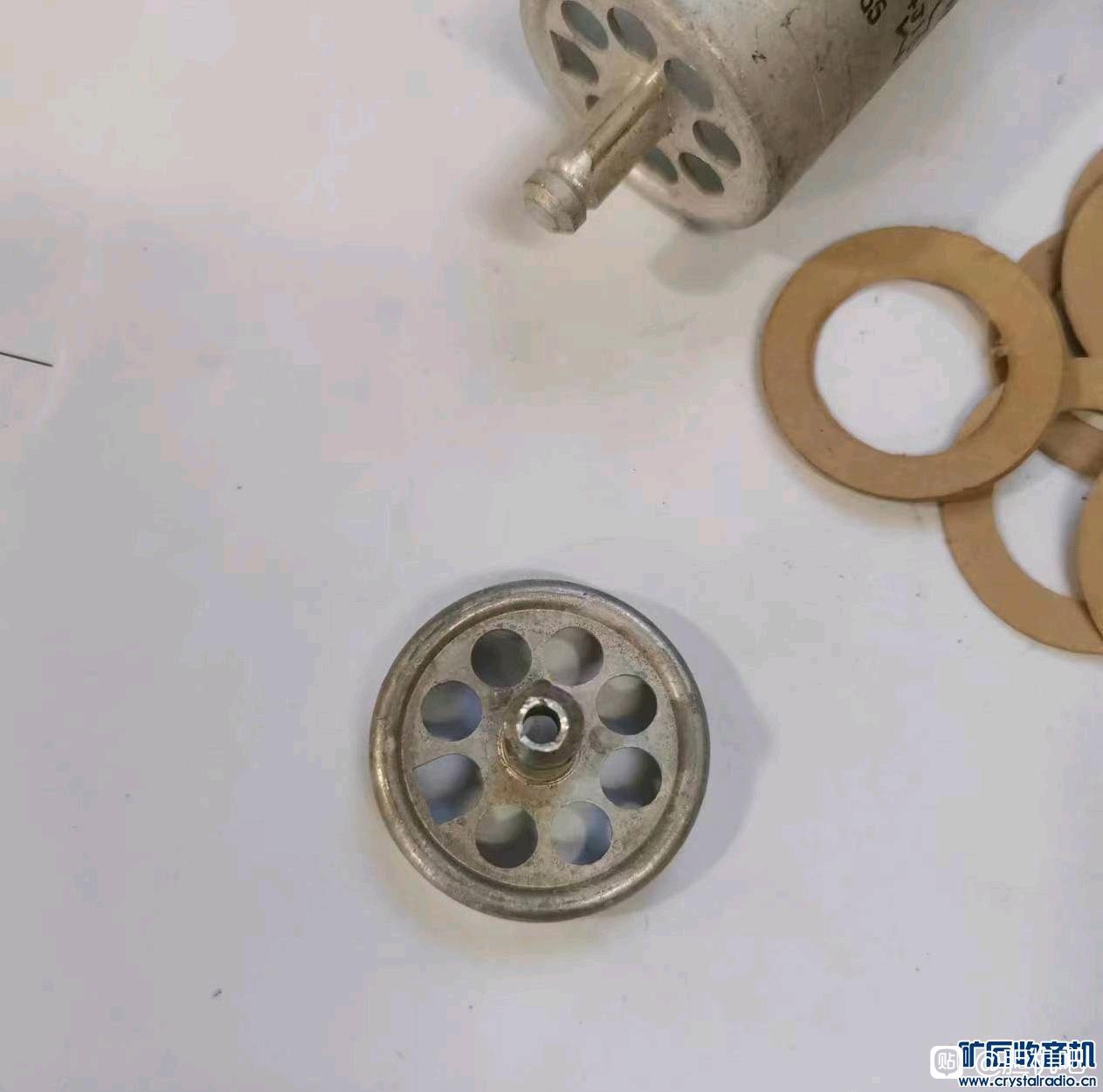

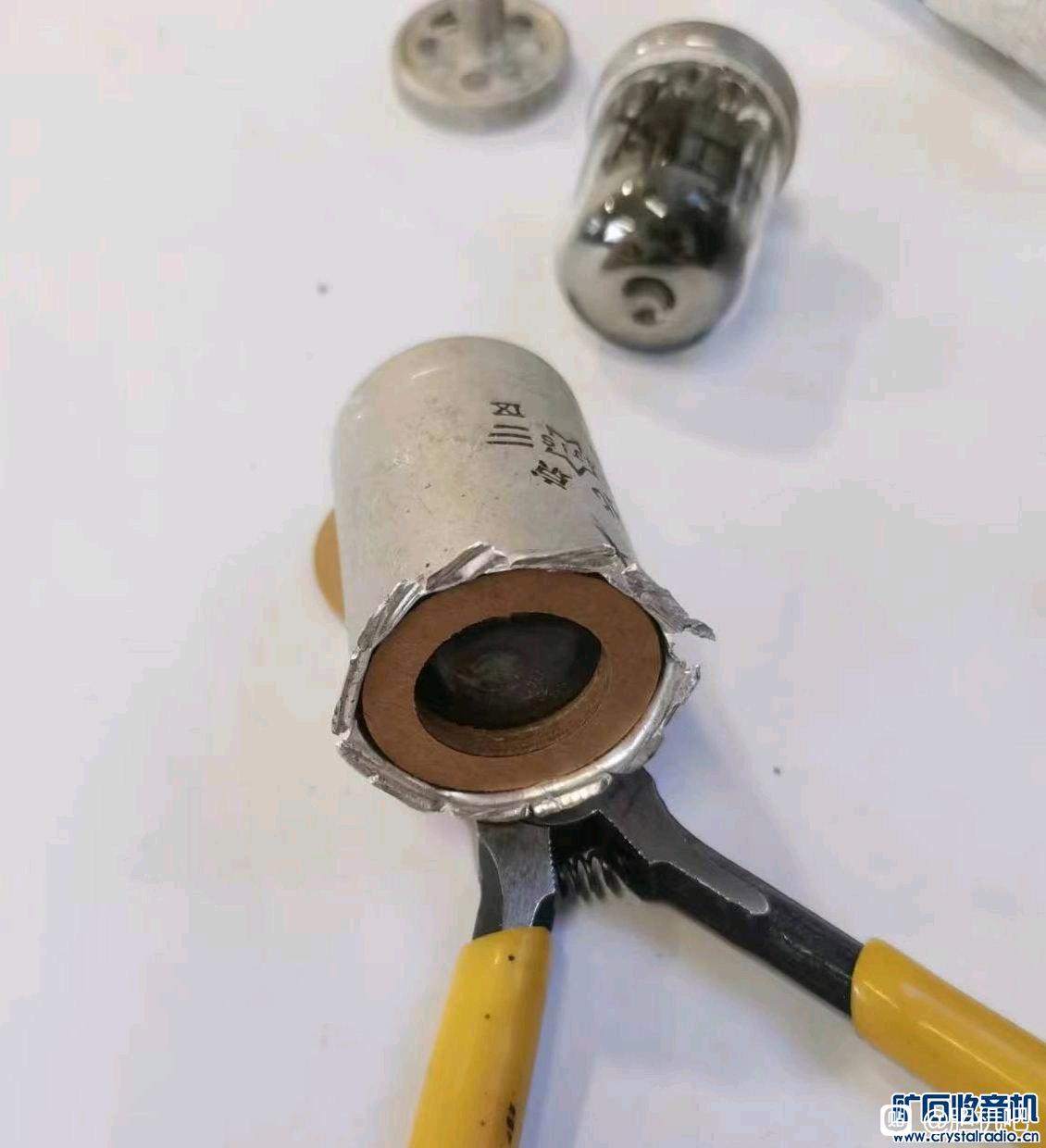

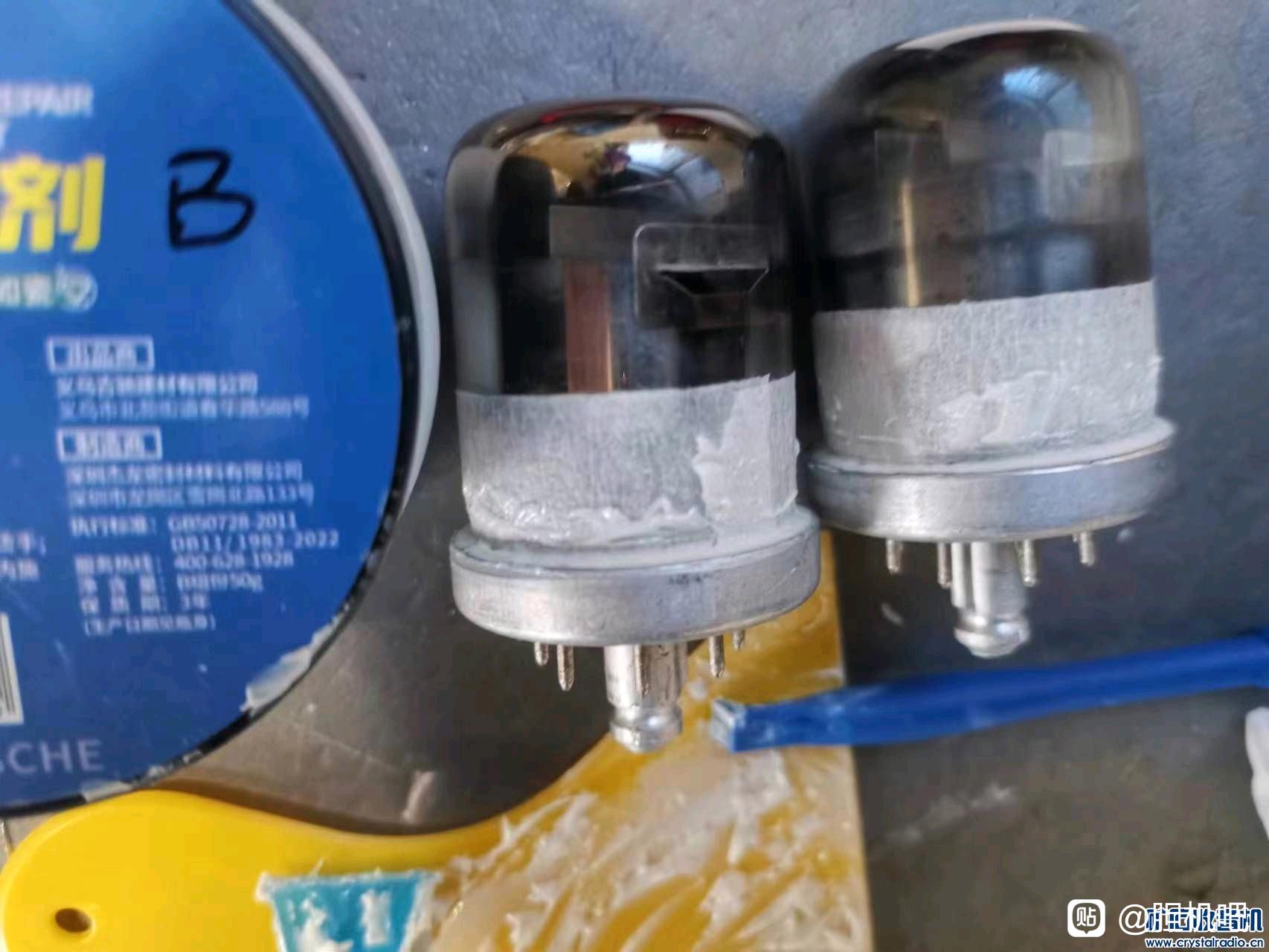

关于4J1S扒皮，太简单了，斜口钳，在顶部边缘剪开，没有高度尺就用铅笔像高度尺那样固定然后转管子划线剪刀剪齐，然后哥俩好粘。我在管键下面打了个孔，，可以透光，机器里面装个黄色LED，比较漂亮。

最初在胆整流后滤波前接了10r电阻限流，已保护整流管减少冲击。为进一步降低屏极电压，此电阻改为50r，电压能降低个6v左右。

做得很好!我也有这个管子，等心情好了也想做一台

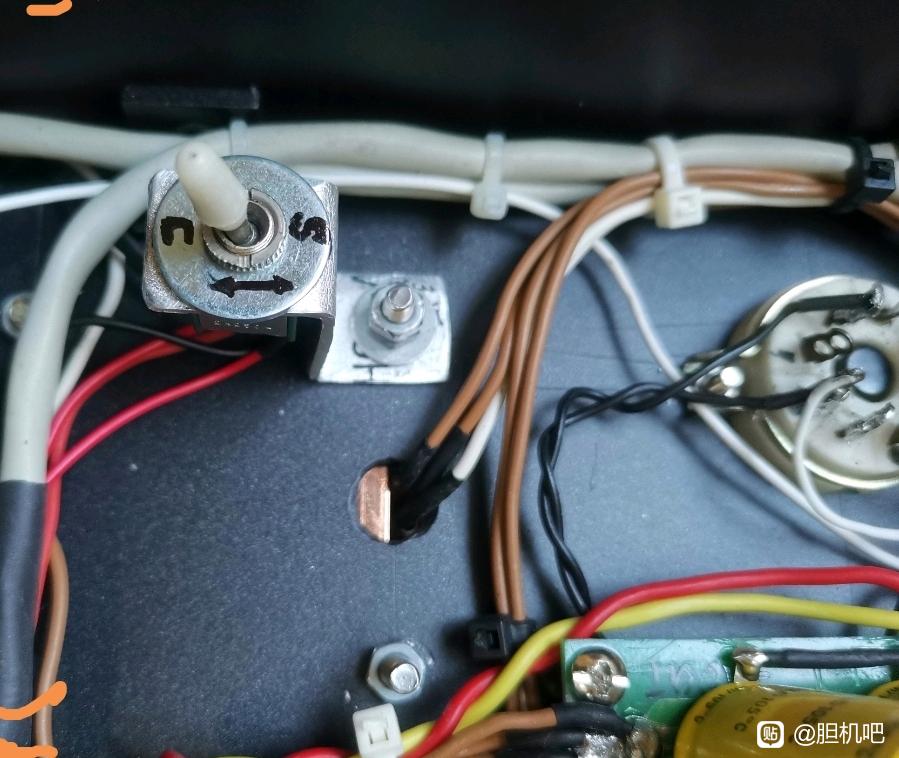

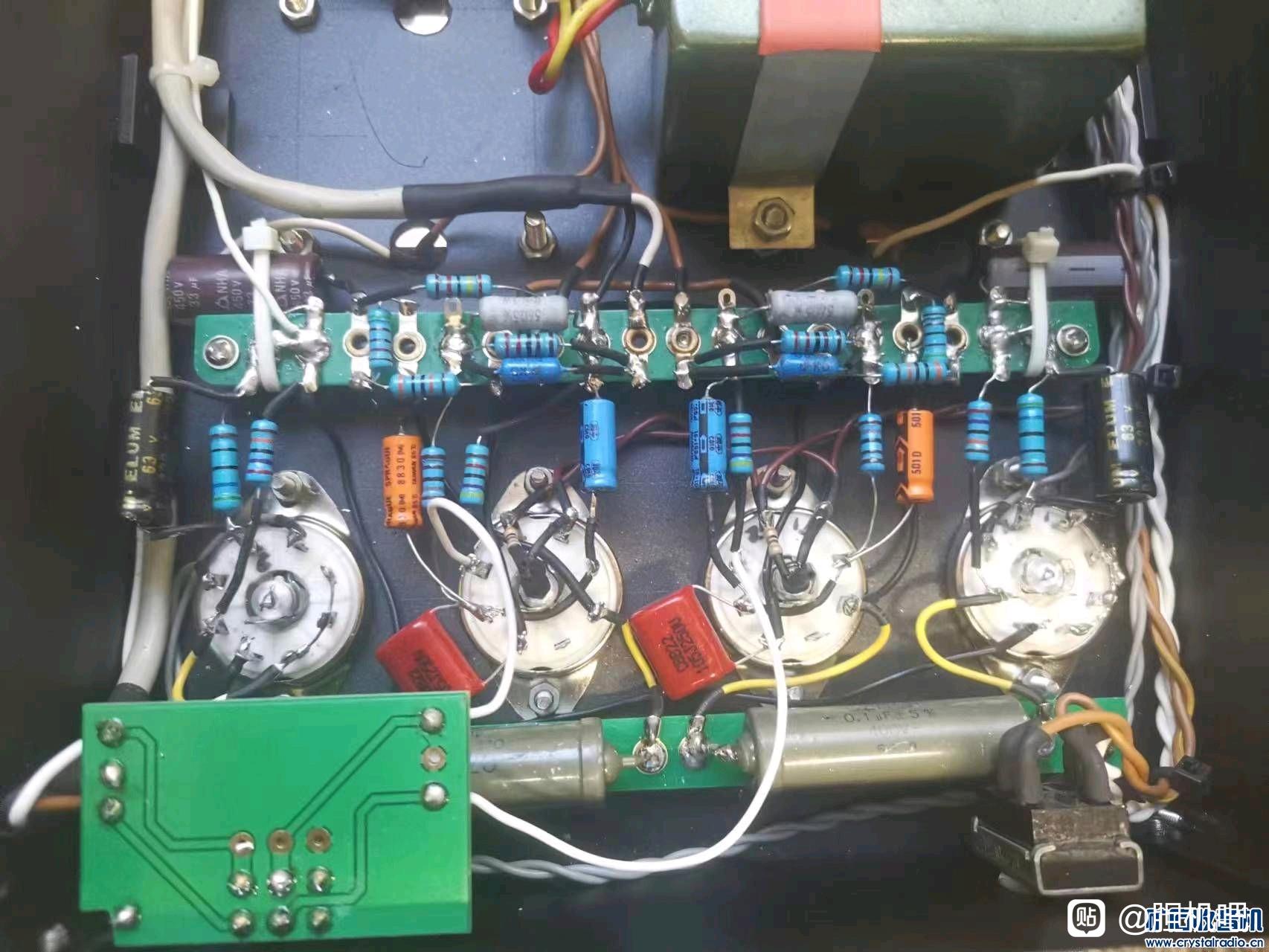

最新改进，机器内部增加了三极管接法和超线性接法切换开关。

做很漂亮.里面也很规整.
然而我做的是标准接法,实测也只能达到1.56W的目测不失真功率.大概算了一下,你的屏耗好象太低了.(215-12.5) X (12.5/560),才大概有4.5W.,还要减去G2的,那也就是4.1W左右.考虑到直热管效率本就低一些且还是三极管或超线性接法.那么,1W的功率怕是都难达到. 不过使用情况就这样,也没有办法了.
这管子声音是不错.就是功率太低了.我正考虑是不是拆了,再做成并管的.要是能做到3W以上,这管子就太超值了.

我也想做一台不知道比我6n2推4p1s声音方面会不会有提升
