话不多说先上图

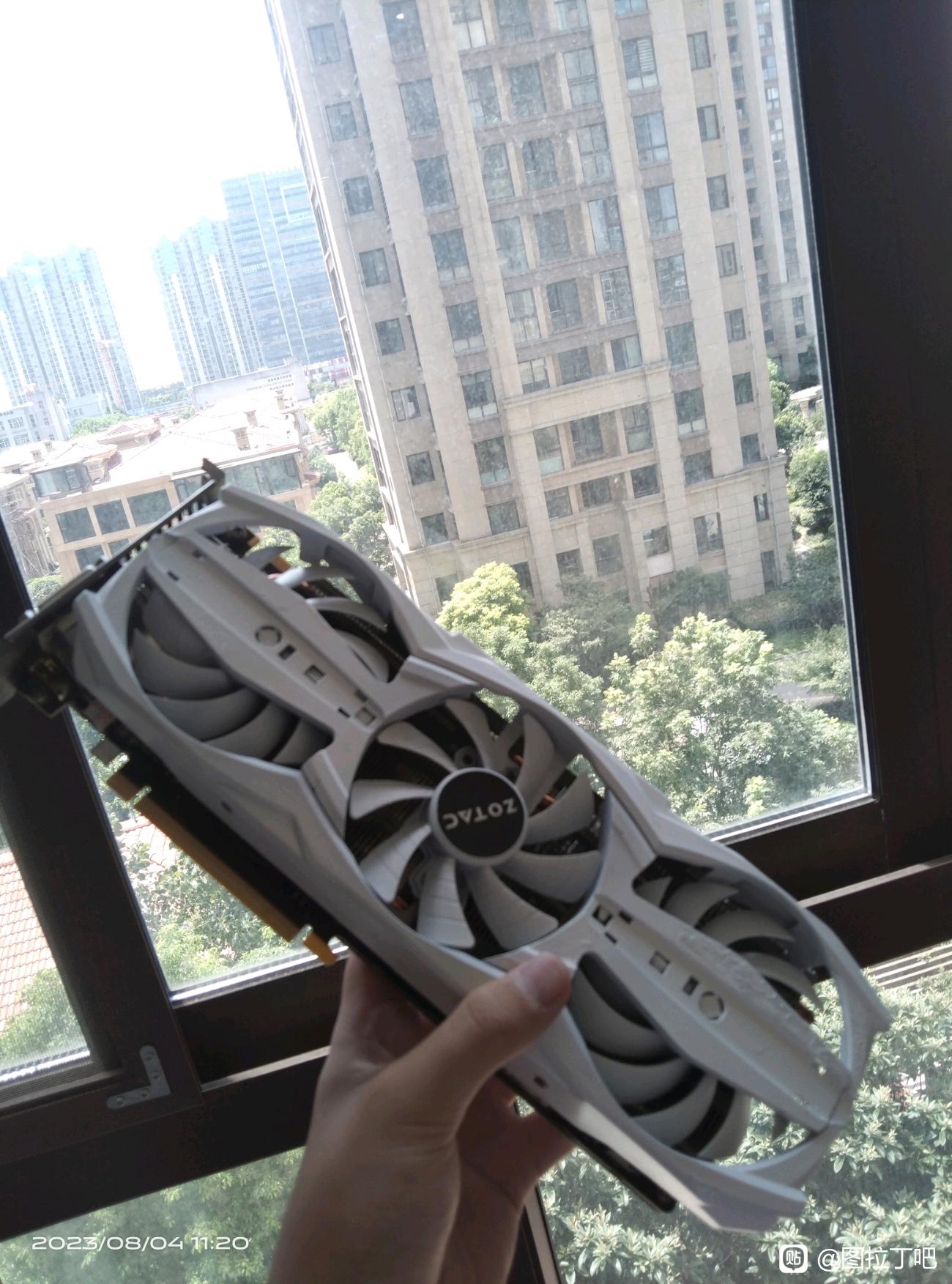

最近搞了张这个散热盖中盖的卡,到手先试了下甜甜圈和3dmark,

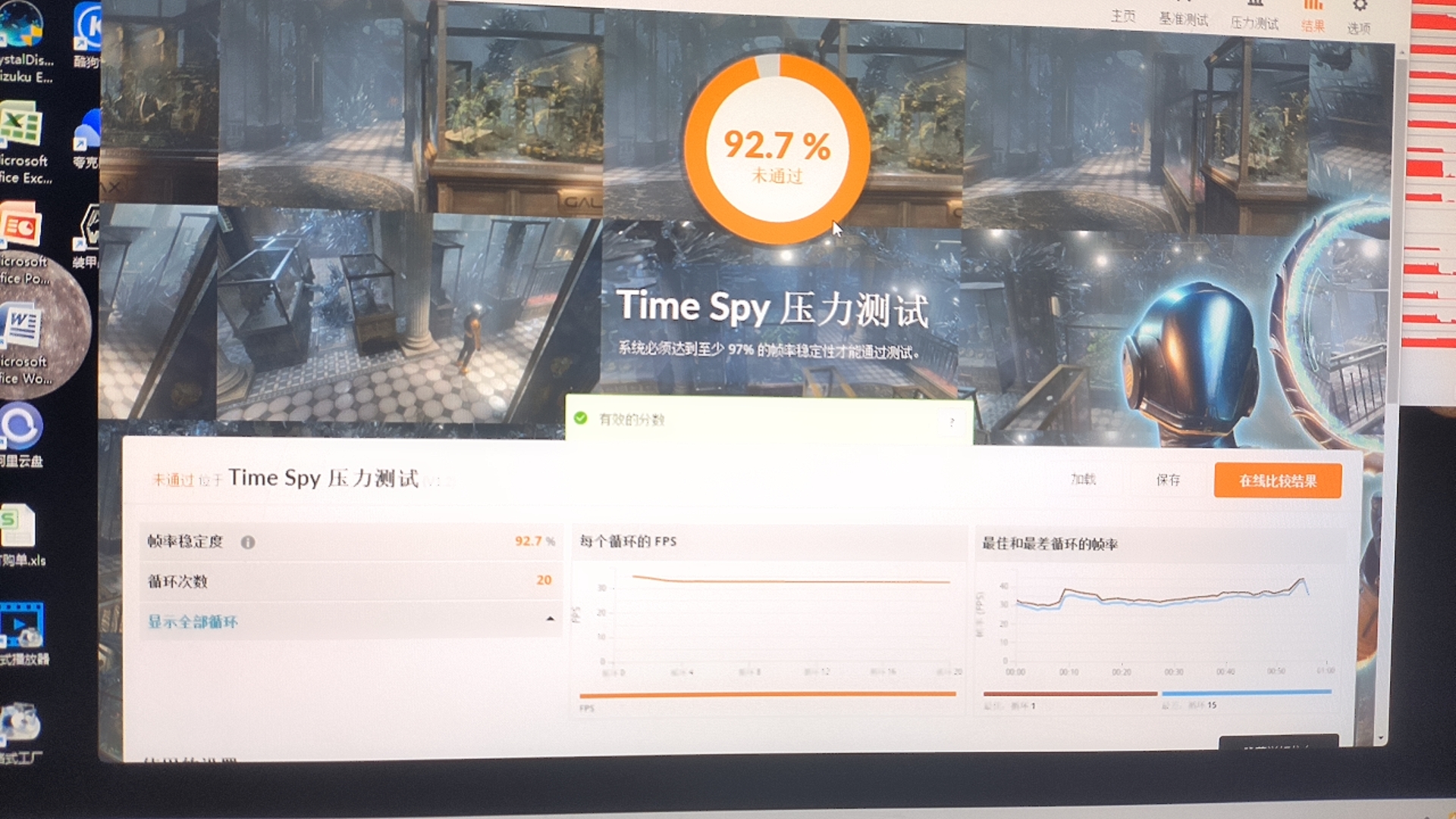

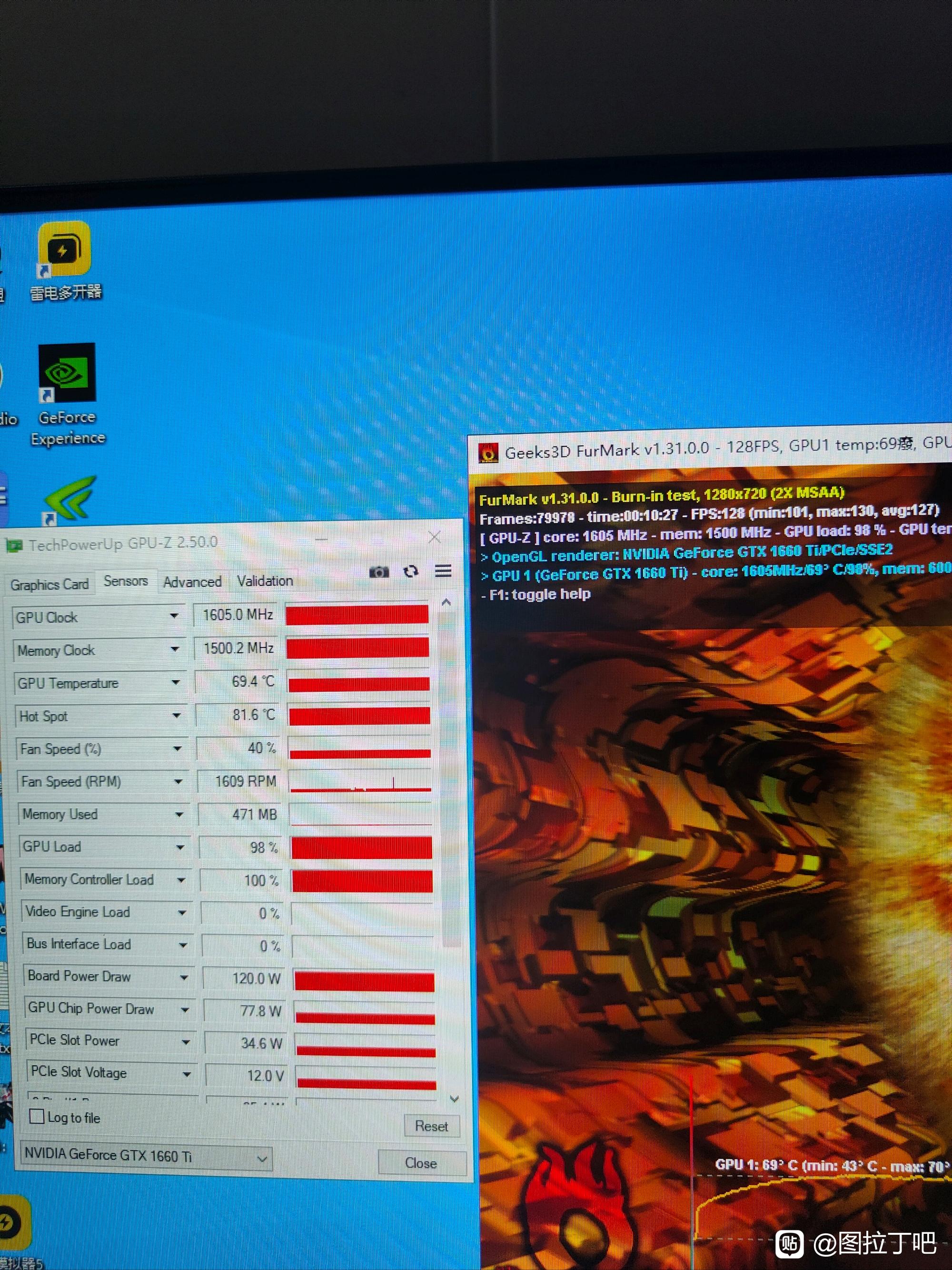

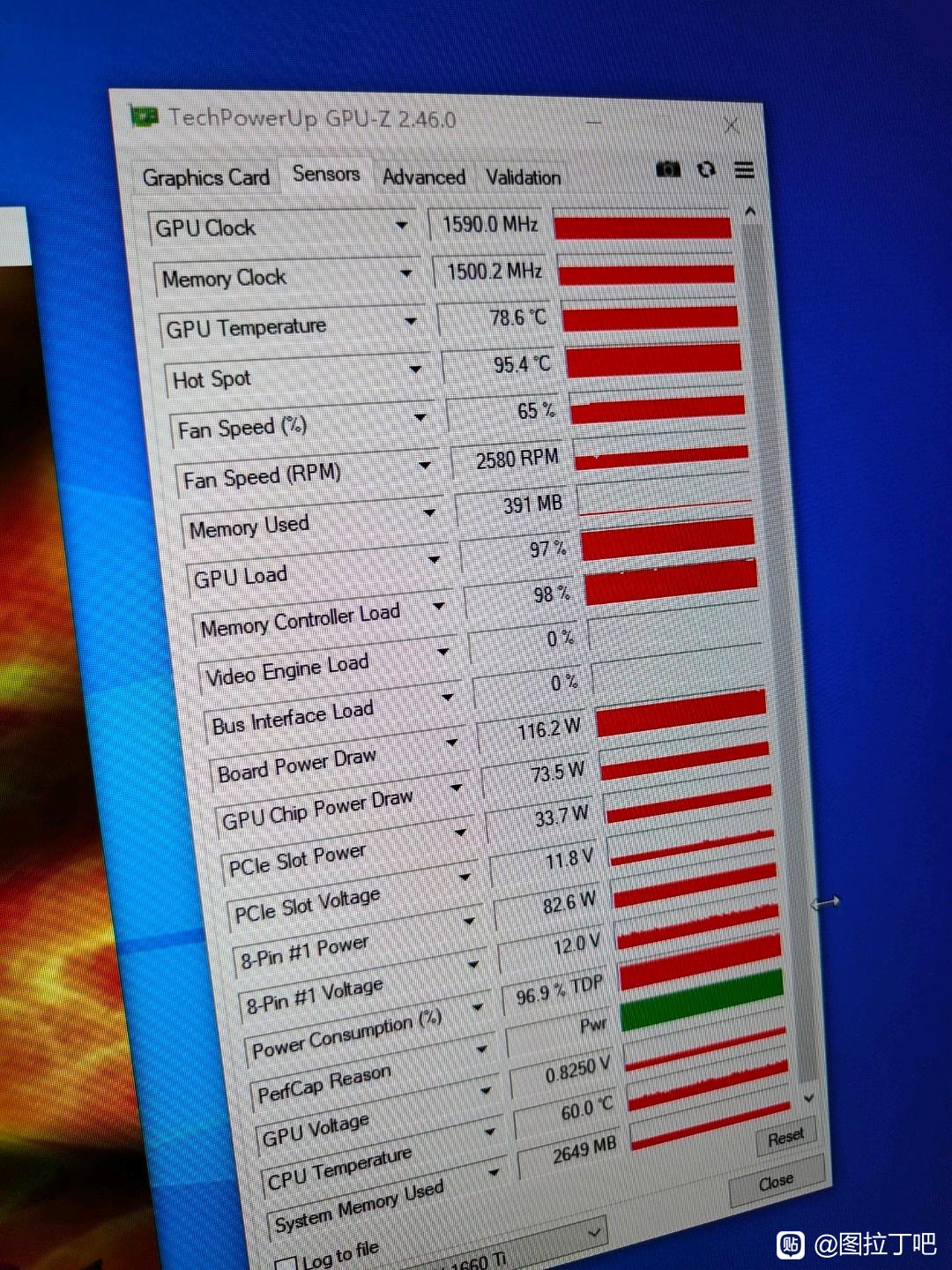

甜甜圈核心温度85,代价是一路降频到1680,散热压力测试92%
然后淘了个同德1660散热器,没要风扇和壳子,
修剪了下大铝板和翅片干涉的地方,铜管也被迫折弯了一根
用的原来显卡自带的壳子和风扇
然后比较闷罐的机箱,无空调,室温28-30

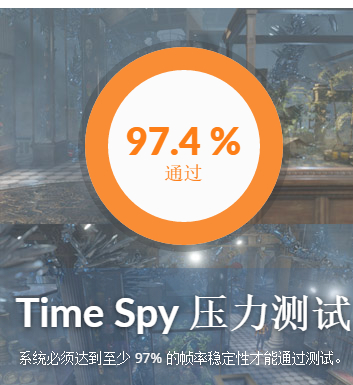

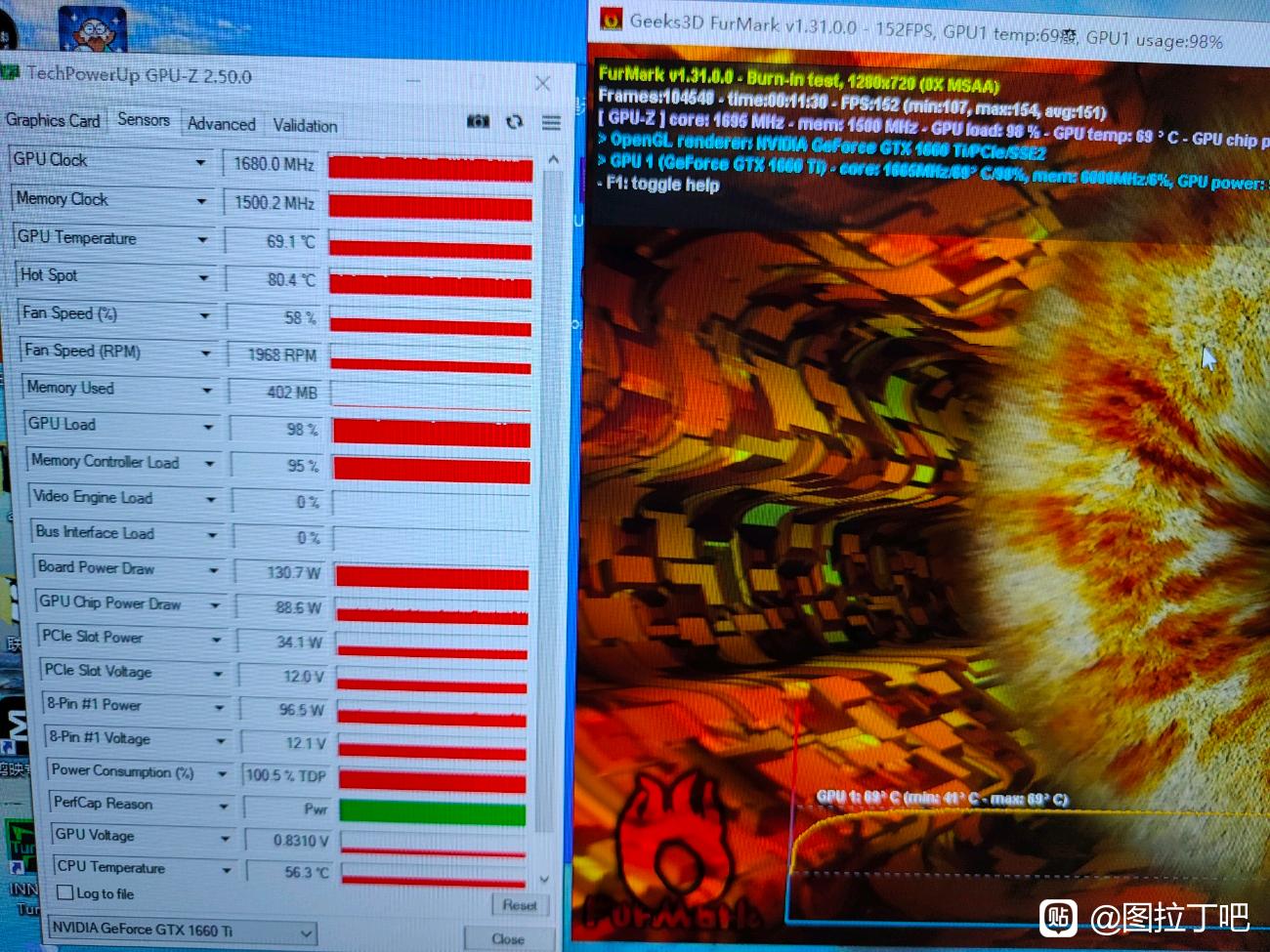

可以甜甜圈85°稳定1800左右频率了,散热压力测试也能97%了
花费如下
1,散热器 25 邮费15
2,莱德2mm硅脂垫13块
3,M2*10平头螺丝 2块钱
4,几根扎带
工具,斜口钳(不是胶佬那种),尖嘴钳,钢尺,美工刀,锉刀(可不用)
个人觉得相对比较好买配件,话费不多,过程也简单,所以分享下,有需要的可以参考下

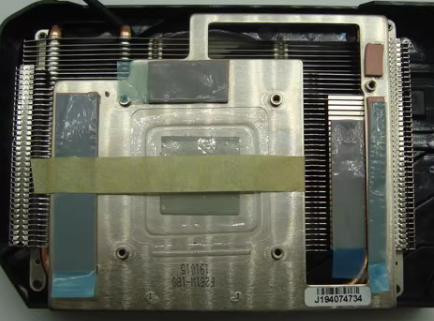

我买的这种的,孔距51mm,可以照顾到显存散热,就是不知道就一个大铝板到底是被显存散热还是加热
相同孔距,差不多布局的也可以试试
据说tuf2060的完美适配,但是我没淘到,据说还很贵,就懒得找了
下面是要切掉或者修建的部分
1,红线的部分都要切掉,只是示意下大概位置,具体切多少看显卡上零件干涉的位置
铝板的话可以用大一些的斜口钳直接剪,
我是有一套工具,就拿来用了,没有的自己想办法,反正胶佬那种太小了
2,黄线位置是显卡pcb上供电部分,有一部分干涉,没法完美适配,想要切得很适配难度比较大
我就直接全切了,工具齐备手艺好的可以考虑尝试下
先剪开红线和铝板主体脱落,然后焊接部分用尖嘴钳可以顺着焊接处卷下来,
我买的这款应该是锡焊,很容易就取下来了,也没影响下面的热管和翅片
3,原来的风扇插座和一根热管有干涉,可以尝试热管包毛巾用钳子小心修型避开干涉,不过我大力了点,热管直接瘪了
不用原装壳子+风扇的可以跳过

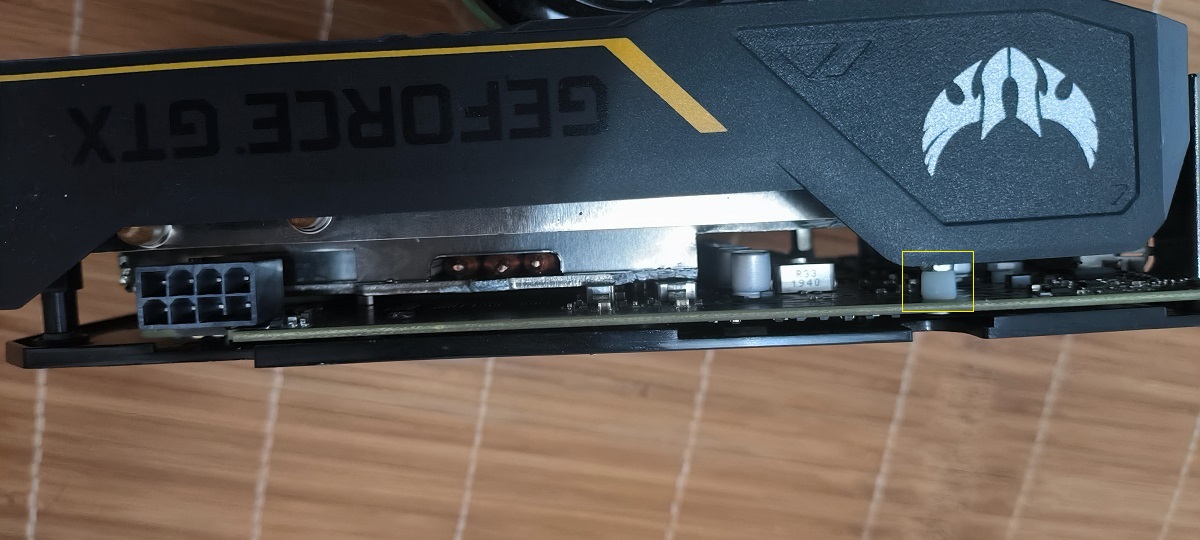

4,原装壳子有一个螺母柱和翅片栅格干涉,需要直接连根剪掉,壳子和热管也有点干涉,需要修剪下壳子边缘
至此,修建干涉部分完毕,下一步改装上去了

显存硅脂垫我用的2mm的莱尔德,略微厚了一点点,但是莱尔德的压缩性还可以,压薄了点挺不错,也没有悬空核心
我还试了下1.5的,没压出印子,感觉薄了
核心多涂了点硅脂,显存贴散热垫,合上,拧上散热器配的弹簧螺丝,对角轮流拧紧
再拆开看看核心上硅脂只有薄薄一层,说明核心接触散热器很好,没有悬空
悬空了会烧核心
再次装上散热块,硅脂我多上了点,反正不导电,会自己压平,大不了溢出一点点

技术贴

下面装壳子,
这个散热块比原本的塞铜铝块厚了点,所以原配的螺丝短了,
原配3颗长螺丝可以替换原配短螺丝,装在远离挡板那一头
还需要买几颗M2*10的 *8的估计也行,需要2颗装在靠近挡板这边
再准备5个扎带,把头子剪下来,先用小螺丝刀通一下中间的孔好穿螺丝,螺丝穿进去不掉就行,太松了也不好装
螺丝先穿在PCB上,然后PCB这边套上扎带头,再合上壳子,插上风扇头 拧好5颗螺丝

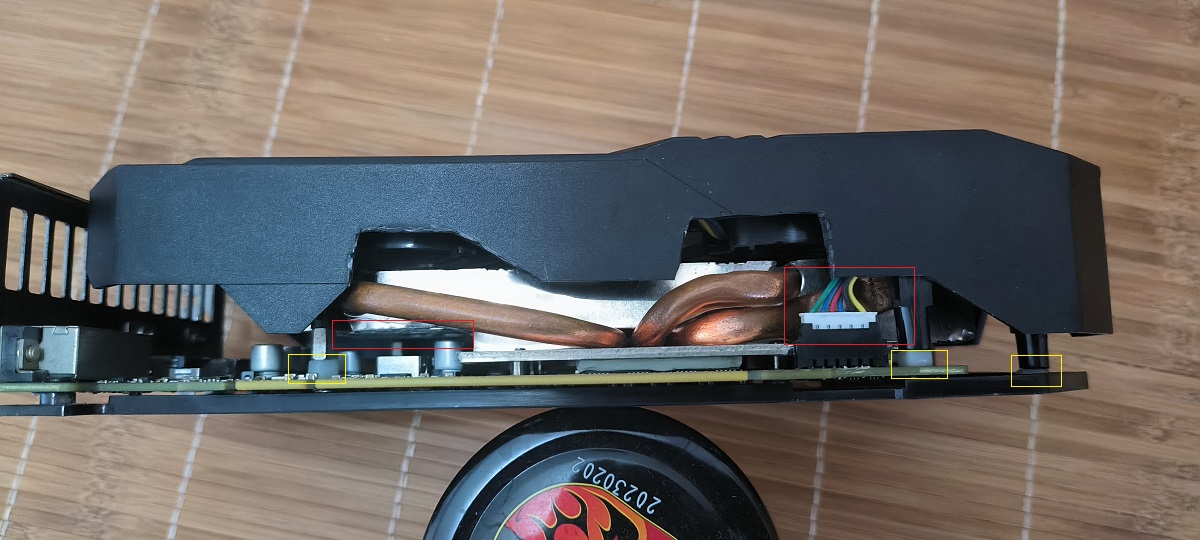

效果图看1楼2/3图
安装完成 可以上机测试了

恩,这种塞铜太阳花的可以改改,
那种大块铝夹一根热管的我也用过一张1660t,我觉得散热还行,无需改造
当然了愿意折腾的也可以改下.

补充下,铝板和翅片 不要有毛刺,也不要有碎屑卡在里面,免得短路PCB.觉得不美观的可以用锉刀修修边角.
另外动手能力不行,工具也没有的就不要尝试了.搞不好先吃饭,吃的饭消化完都不一定弄得完弄得好
仅供有工具和能力的参考
改完上机,建议密切观察GPU核心温度,一段时间后无异常,再拆开看看核心上硅脂有没有压平压薄,
确保没有核心悬空接触不到散热器的情况后,再长期使用,
--------------------------
改完,完了老滚5和BD3,也毫无压力啊
完结撒花

改完色甚至还降3度

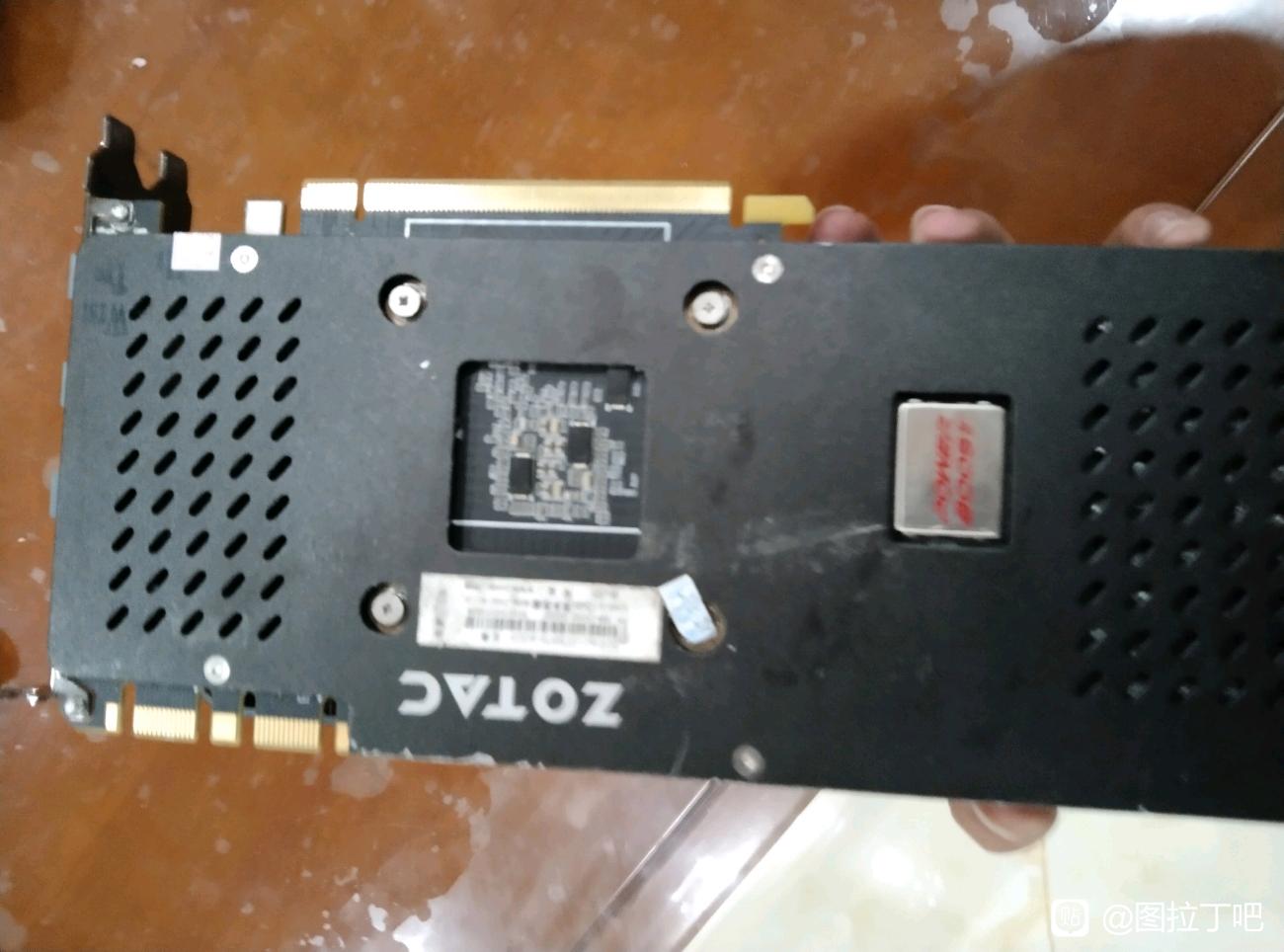

金属背板还开孔，比这垃圾塑料板强多了

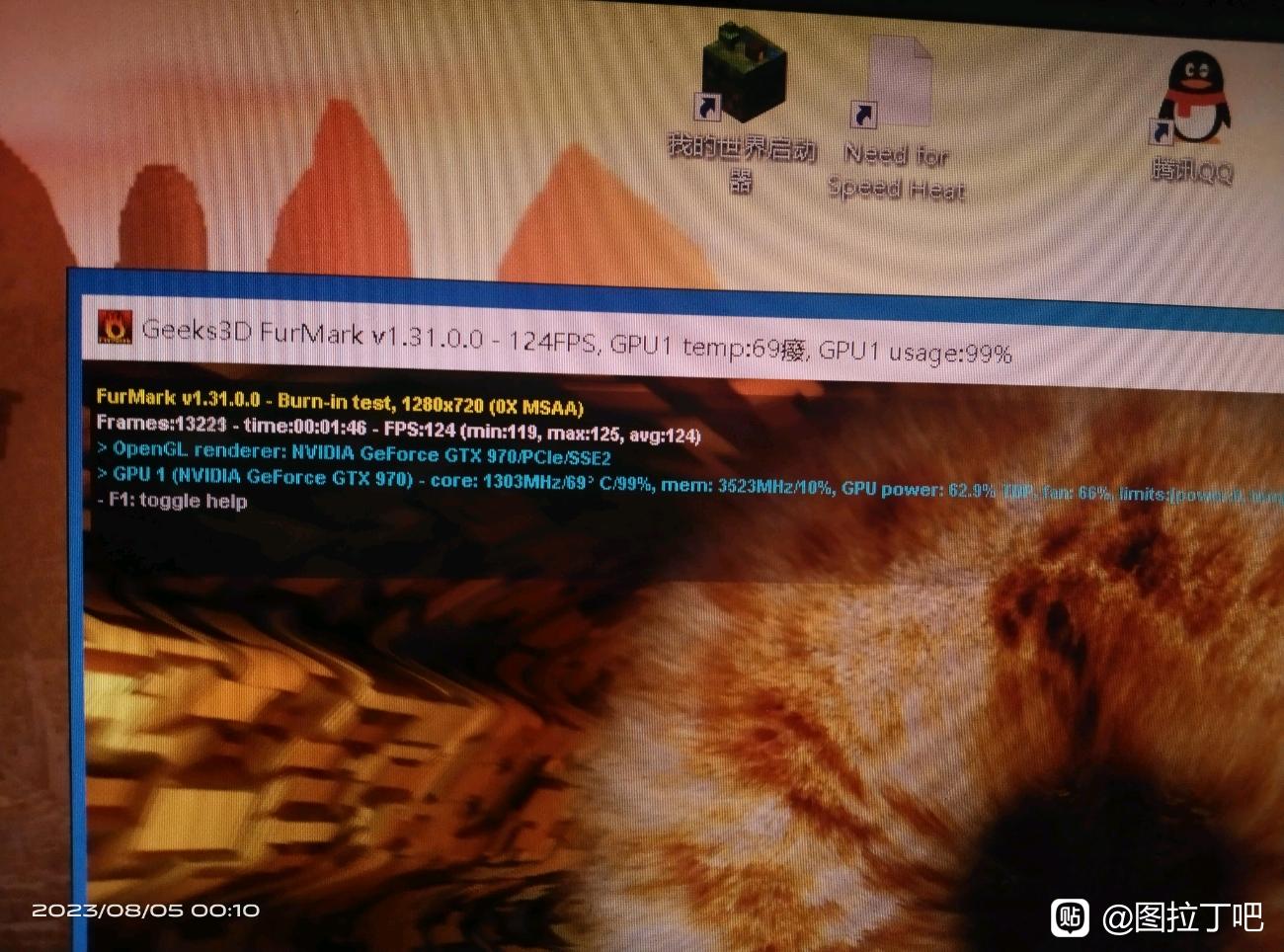

1660s还要改散热吗，我矿渣1660ti，功耗墙130跑满用的双热管散热器也才70度

我也华硕这个铜块太阳花。1650s 温度玩3a最高75-80。风扇转速也高。不过我都不管 照样干

换的7921硅脂，没换之前温度分分钟80度

咸鱼有专门给6600改散热的，用的是1660/2060影驰迷你 ，本身热管直触，上面再焊一块铜板，散热效果勉强
