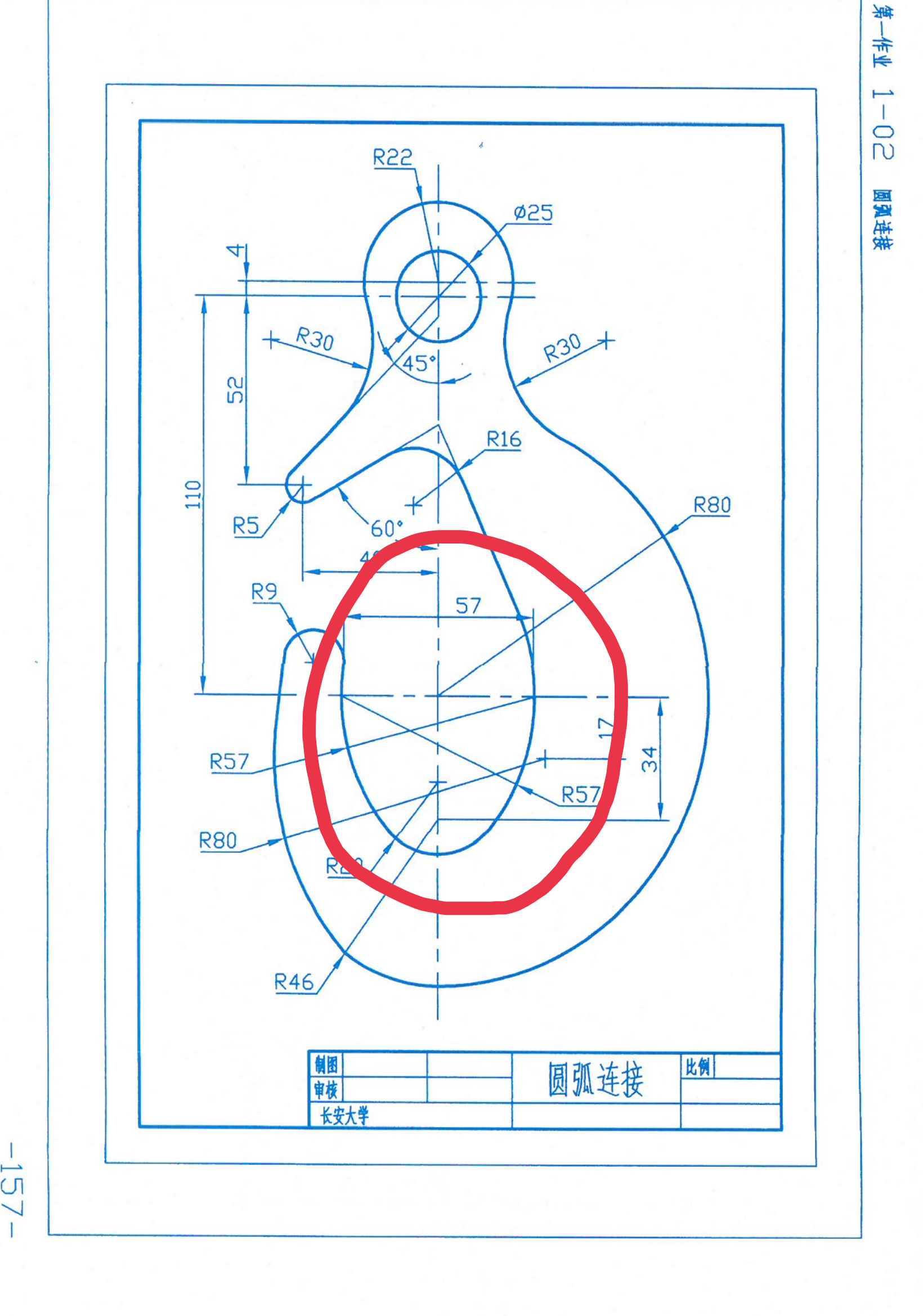

大佬帮看看这是怎么确定的
cad吧
全部回复
仅看楼主
level 1
4ever🍁R 楼主
实在不会了
2023年03月16日 12点03分 1
level 11
贴吧用户_5X46yK6
斜线画错了
2023年03月16日 13点03分 2
4ever🍁R

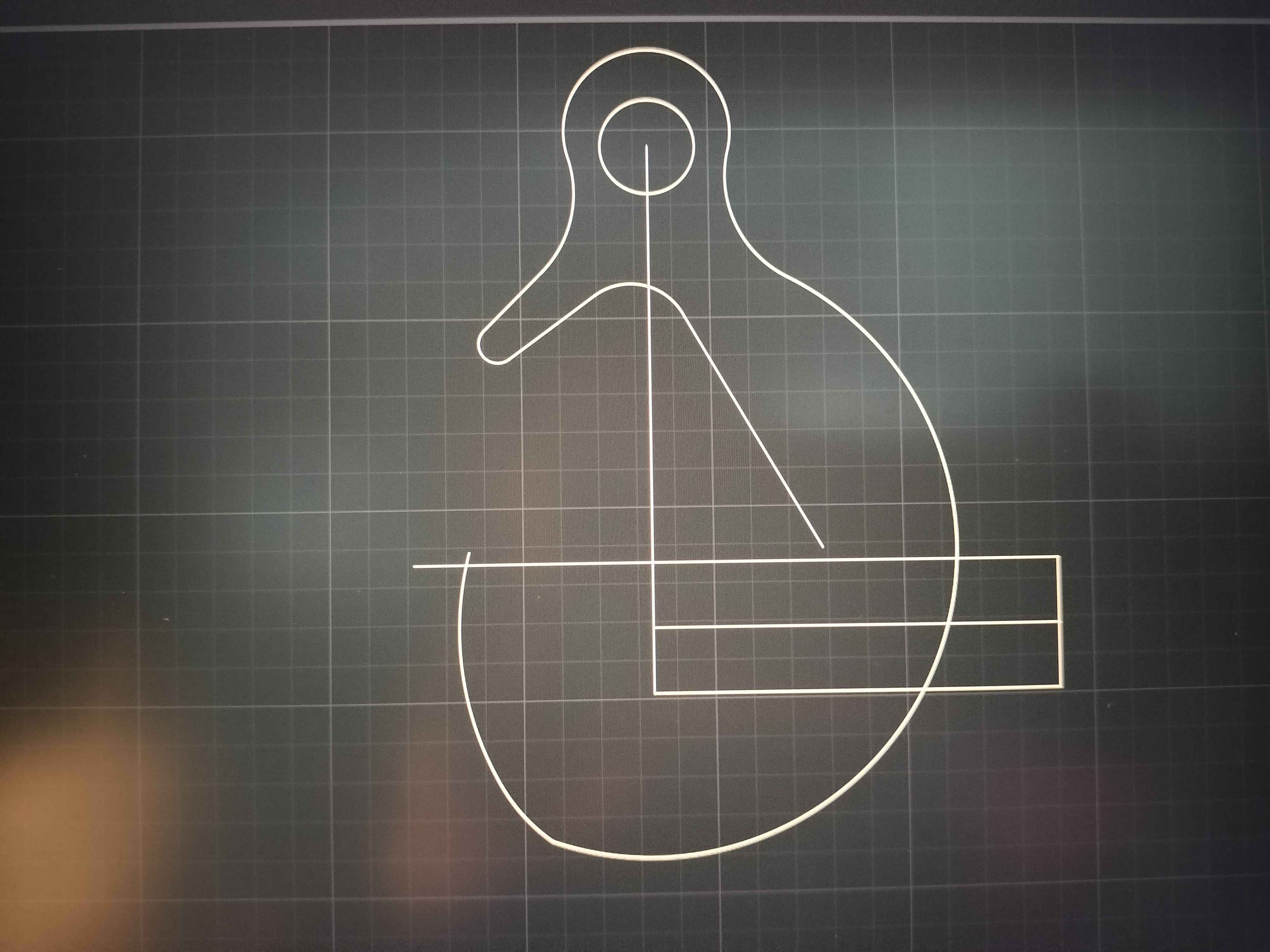

图上角度是错了，刚发现已经改了，关键是下面怎么找[乖]
2023年03月16日 13点03分
level 1
4piston

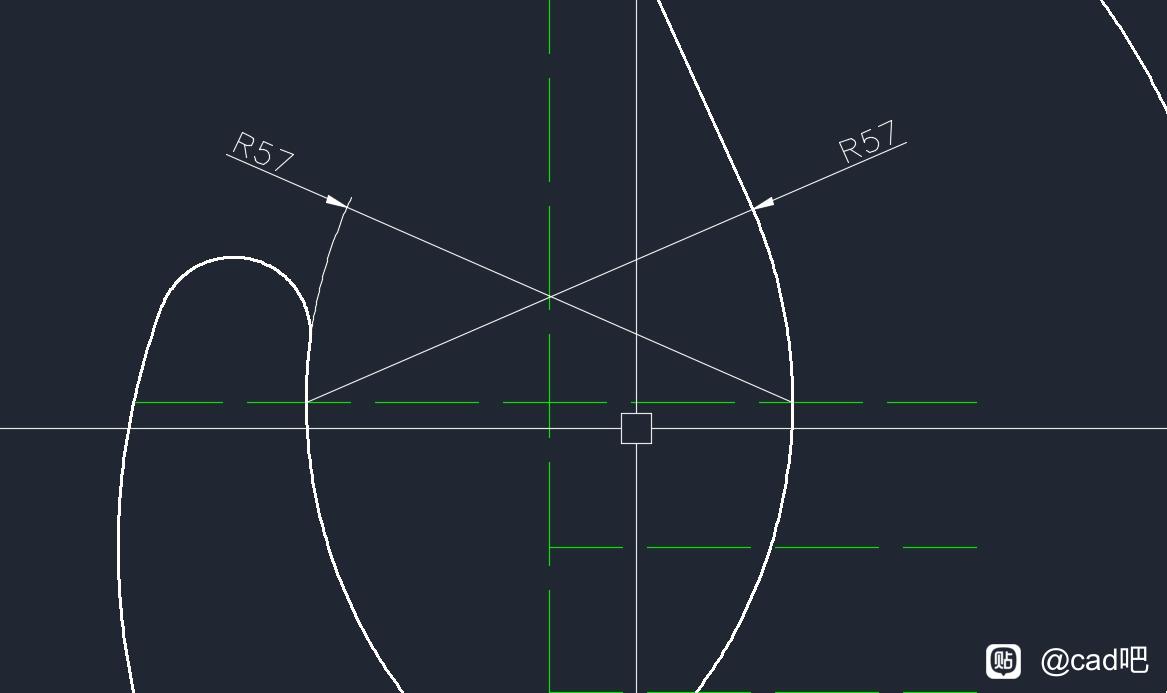

57线的两个端点就是两个圆心，下面相交部分倒角R2*。
2023年03月16日 14点03分 3
4ever🍁R
两个圆心怎么定下来的[乖]
2023年03月16日 15点03分
level 1
4piston
2023年03月16日 15点03分 4
4ever🍁R
57线段右端点和斜线的交点是怎么找到的
2023年03月16日 16点03分
4piston
@4ever🍁R L空格tan空格捕捉57切点连接60°端点
2023年03月16日 23点03分
level 16
风雪白云天
两条圆弧的最大宽度是57，圆弧的半径也是57，想一想圆心会在什么地方？
2023年03月16日 21点03分 5
level 13
包小喵
网页链接 自己看
2023年03月17日 01点03分 6
level 5
梦影回廊
在不
2023年03月17日 02点03分 7
level 5
梦影回廊
我有个问题困扰好久了
刚刚好也是这个图
2023年03月17日 02点03分 8
4ever🍁R
可以，你私信没开
2023年03月17日 05点03分
梦影回廊
@4ever🍁R 啊，稍等我看下
2023年03月17日 06点03分
梦影回廊
@4ever🍁R 这回呢
2023年03月17日 06点03分
level 5
梦影回廊
中间的简单我会！
2023年03月17日 09点03分 9
level 5
摔到给人砍
在外面画好移进去，两个57的圆距离57，把没用的剪掉，中心点移到中心点。左下角也错了，不是尖的是圆的。
2023年03月30日 05点03分 10
