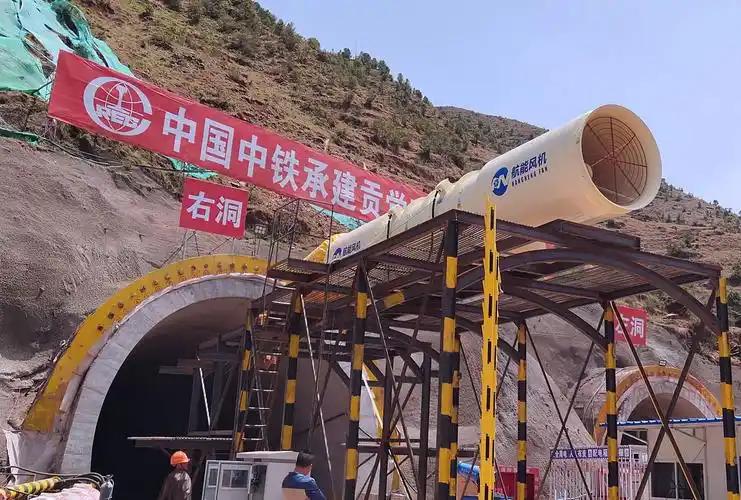

疑似贡觉隧道,从横截面来看很明显是铁路的双洞单线隧道,新都桥以西的特长隧道也基本都是双洞单线的,但是百度百科又写的是单洞双线,所以到底这张图是不是贡觉隧道?百度百科是不是写错了?
2025年04月01日 12点04分 243
这个是燕尾式隧道,出口贡觉站是单洞双线的
2025年04月03日 15点04分
@DDD丶Samuel 就是贡觉隧道是吧?只是不是贡觉站一端,是另一端入口是吧?
2025年04月05日 06点04分
level 1

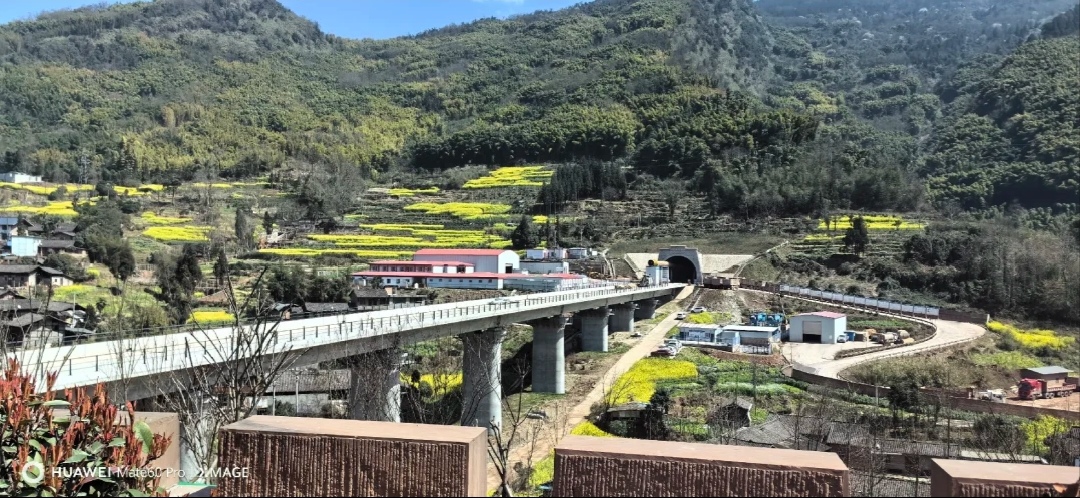

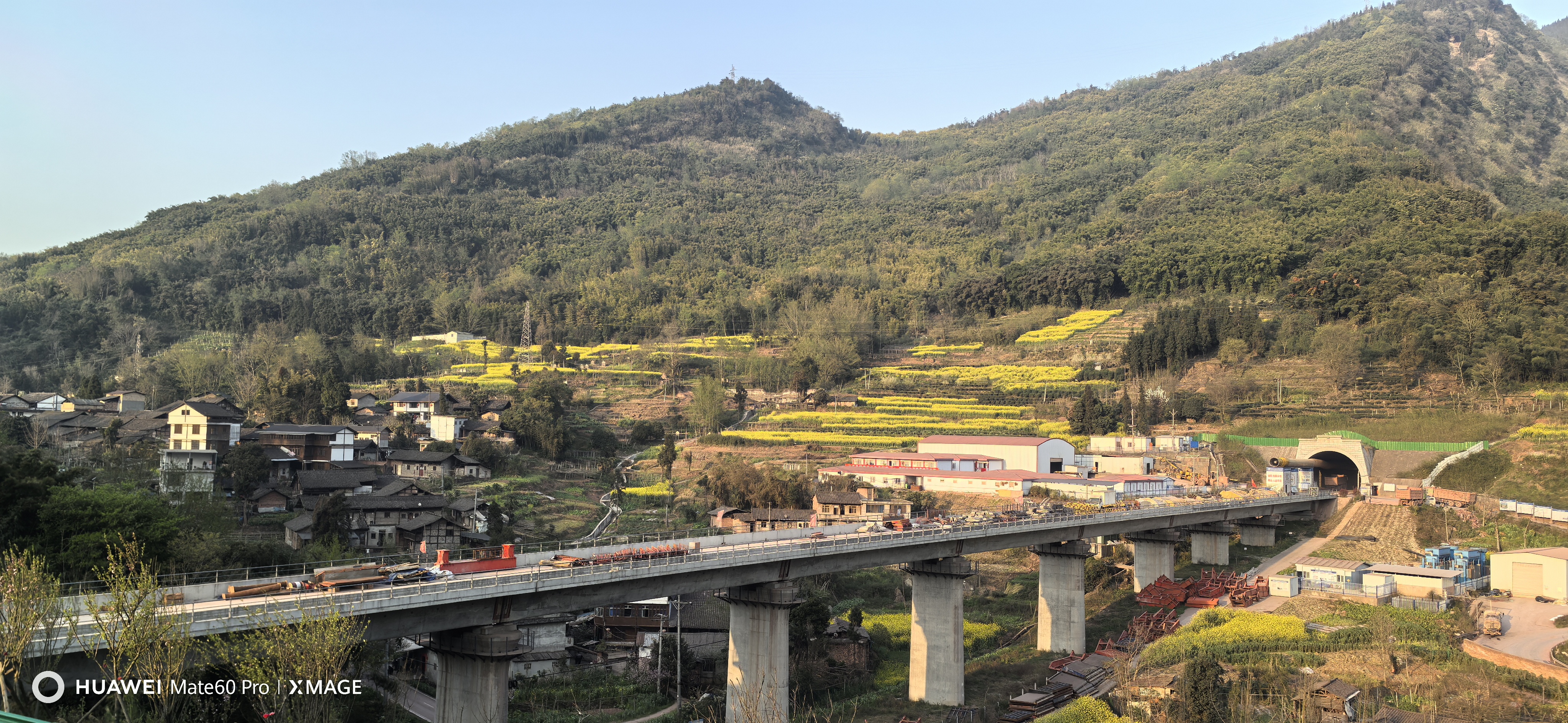

尖峰顶隧道(9265m)出口一年前后对比,图一是去年3月底,图二是今年3月底,拍摄方向是成都方向,桥梁是青衣江特大桥,后方就是青衣江
2025年04月07日 17点04分 244
level 1
地狱级的一二阶梯分界线和伟大的中国基建。[真棒]
2025年04月10日 05点04分 245
滇藏未定,如果走叶枝-贡山-察隅-波密的话起码比这个多一倍,这个是邦达接轨川藏的方案
2025年04月12日 03点04分

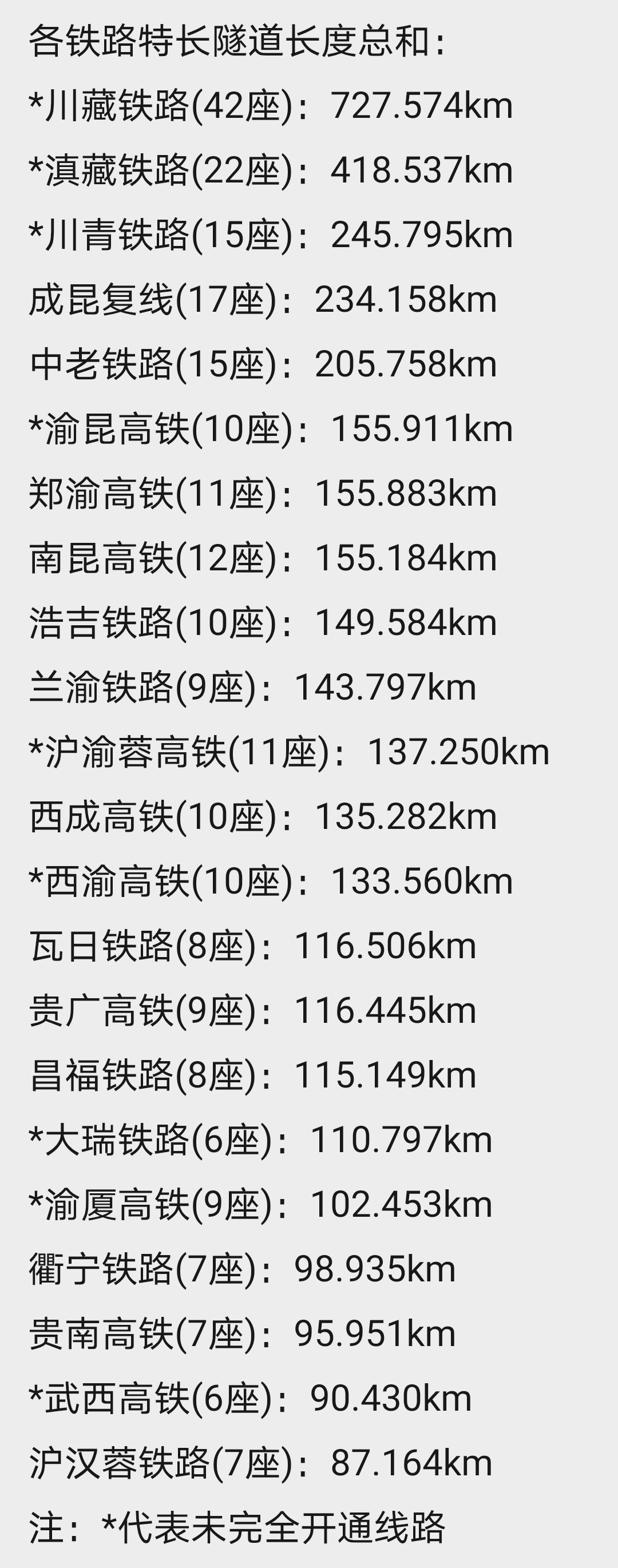

更正:西渝高铁12座特长隧道,全长160.119km。
2025年04月19日 08点04分
@DDD丶Samuel 啊?我以为这就是走波密的方案。如果走波密的话能不能出现比易贡隧道还长的隧道?大概什么时候才能定下来路线啊?
2025年04月19日 08点04分
这里面还没计算规划中的和田至日喀则铁路(新藏铁路)
2025年05月30日 06点05分
level 8
DDD丶Samuel 楼主

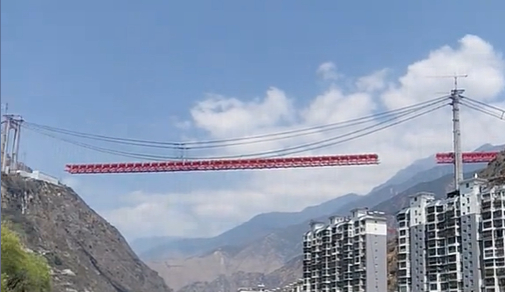

泸定大渡河特大桥已完成37节钢桁梁吊装,桥面吊装进度已达3/4
2025年04月11日 16点04分 246
下个月就可以完工。
2025年04月12日 03点04分
level 8
DDD丶Samuel 楼主

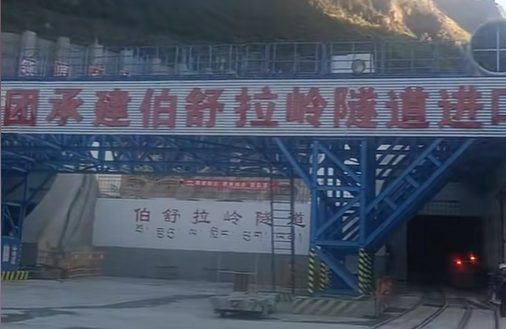

伯舒拉岭隧道实景图,据现场工人介绍这个隧道工期还有7~8年,极有可能制约川藏铁路全线通车的控制性工程
2025年04月12日 12点04分 247
按这个推测,雅林段分段通车的节点可能是:雅安-康定(2027);林芝-波密(2029);康定-波密(2031以后)
2025年04月12日 12点04分
NB!这么多年一直没找到伯舒拉岭隧道和果拉山隧道的现场图,毕竟这俩隧道特长、特难、特偏、特高。
2025年04月16日 21点04分
@Z146深圳东 果拉山隧道我记得某音上有个横洞的实景图,这个横洞海拔超过4600米,可以去找找
2025年04月17日 04点04分
@DDD丶Samuel 康定两座隧道应该不至于拖那么久吧?2029应该可以,那俩通了,高尔寺和德达基本也就通了,就能直接通到巴塘了,但是巴塘-波密确实太难了,3座30km以上越岭隧道。
2025年04月18日 16点04分
level 8
DDD丶Samuel 楼主

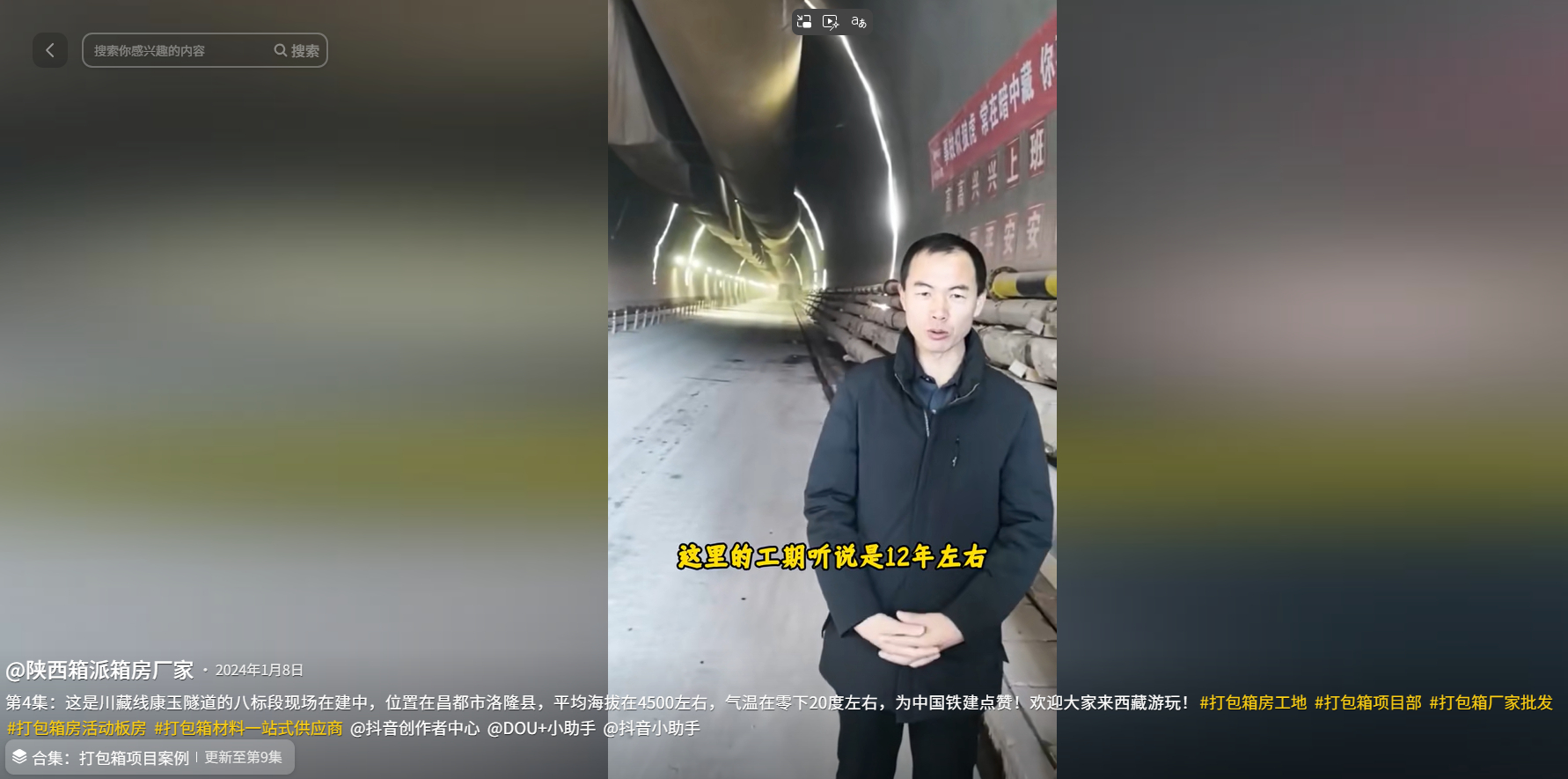

康玉隧道实景图,预计剩余工期长达12年
2025年04月12日 12点04分 248
这个看着不像正洞,像是导洞或斜井。
2025年04月15日 05点04分
现在都快5年了,顶多7年就能通。
2025年04月16日 21点04分
看宽度像是单洞双线,但是看横截面又像双洞单线。
2025年04月16日 21点04分
@Z146深圳东 这个隧道是双洞单线的
2025年04月17日 04点04分
level 8
据说拉月隧道的大埋深和高低温也极其麻烦,工期不可控
2025年04月13日 06点04分 249
拉月应该还好吧,傍河隧道横洞斜井无限开,就算单面进度慢但架不住掌子面多啊
2025年04月13日 06点04分
level 1
2025年04月14日 06点04分 250
level 8
DDD丶Samuel 楼主

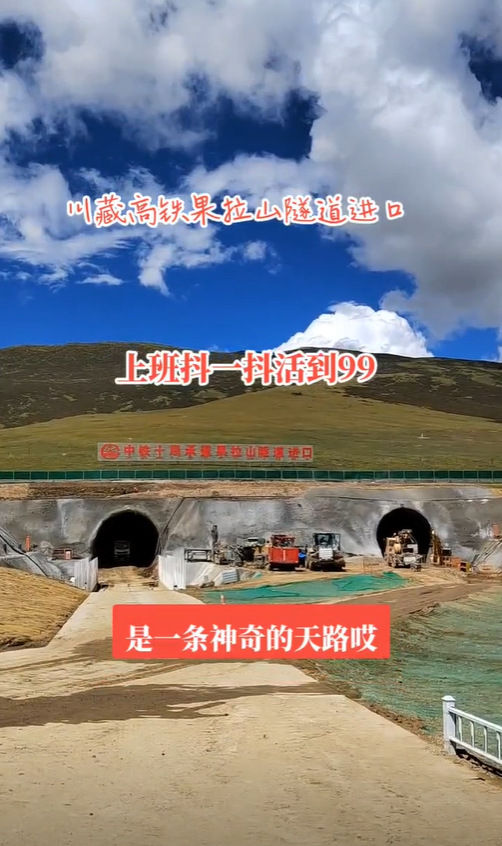

果拉山隧道实景图,未来动力分散动车组列车能到达的最高海拔
2025年04月17日 16点04分 251
果拉山隧道全长34324m(全线第3长),比高黎贡山隧道短214m,这是成都端洞口,海拔4475m(全线最高点),另一端出来就是世界最高的怒江特大桥。
2025年04月18日 16点04分
level 8
DDD丶Samuel 楼主

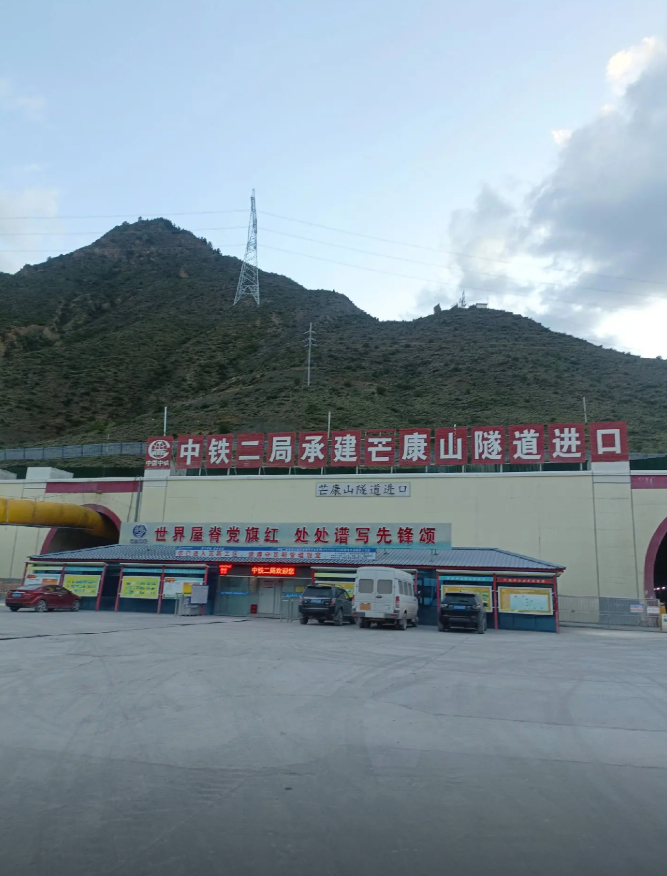

芒康山隧道进口实景图,据说这个隧道线间距超过50米,是常见350高铁的10倍以上
2025年04月17日 16点04分 252
好好好!现在还差孜拉山、拉月、德达的洞口。[真棒]
2025年04月18日 16点04分
新关角隧道都没这么大的间距,不过芒康山隧道入口和新关角隧道拉萨端口装饰有点相像,所以看起来挺眼熟的。
2025年04月18日 17点04分
目前世界上线间距最大的隧道是“日本东京湾横断公路隧道”,达到60m,也就是说芒康山隧道是铁路隧道之最。这俩隧道一个叫“横断”,一个穿越横断山,也是挺巧的。[滑稽]
2025年04月18日 17点04分
@Z146深圳东 川青铁路的跃龙门隧道,最大线间距有62.5米(不过是在隧道内部不是洞口),洞口线间距最大应该就是芒康山
2025年04月18日 17点04分
level 8
DDD丶Samuel 楼主
王卡大桥实景图,摄像机下方是芒康山隧道,正前方是红拉山隧道。两座隧道都是双洞单线设计,这个视角可以看出两座隧道线间距存在明显差异
2025年04月17日 16点04分 253
芒康山隧道全长30675m(全线第5)、红拉山隧道全长20220m(全线第15)。川藏铁路在贡觉-洛隆之间有连续9座特长隧道,超越中老铁路连续5座特长隧道的纪录,这两座隧道分别是其中第2、3座特长隧道。
2025年04月18日 17点04分
感谢楼主分享的图!楼主是在哪找到的这些图?起码百度是找不到的。现在期待楼主的图就跟期待陶喆新专辑的歌是一个感觉,只是陶喆新专收费,楼主无偿分享。[真棒]
2025年04月18日 17点04分
@Z146深圳东 某些平台一抓一大把,基本上搜隧道名称就能找到
2025年04月18日 17点04分
@Z146深圳东 卫星图基本上每年才更新一次,实景图就快多了
2025年04月18日 17点04分
level 8
DDD丶Samuel 楼主
汪布曲河谷实景图,这个地方位于东达山隧道西口,海拔超过4200米,仅次于邦达草原和毛垭草原
2025年04月23日 10点04分 254
level 8
DDD丶Samuel 楼主

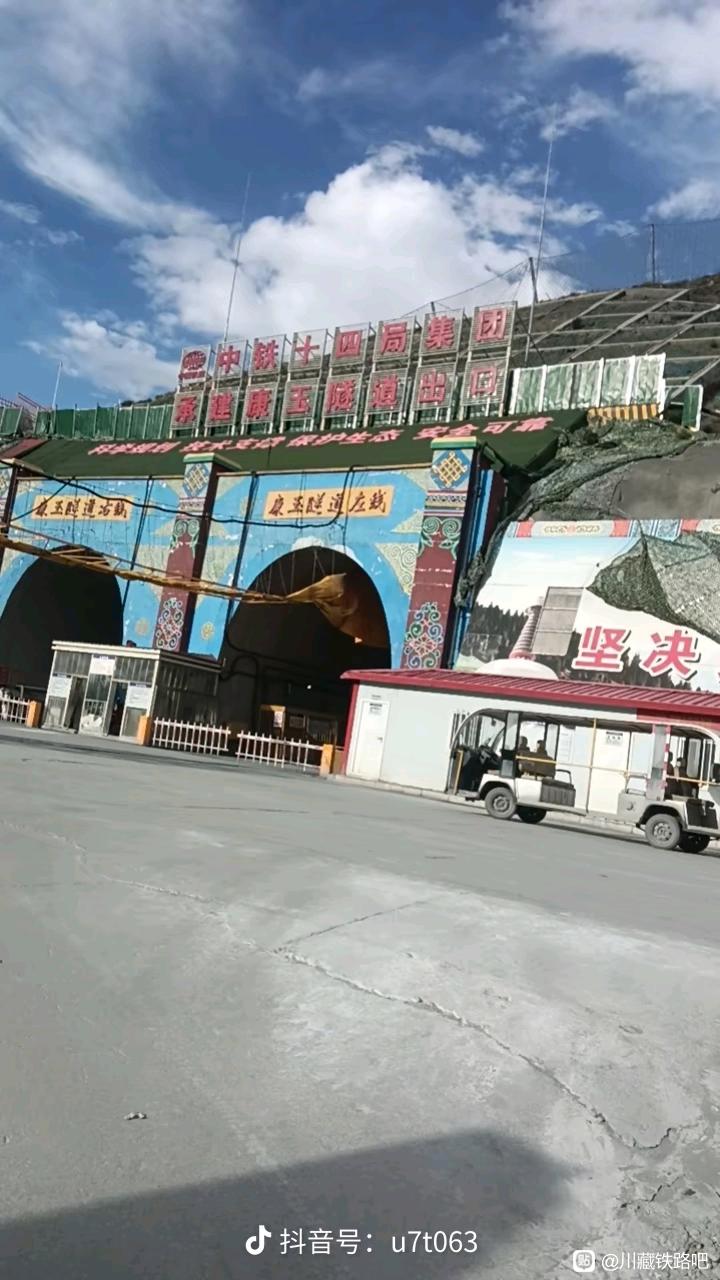

康玉隧道实景图,两个挨在一起的双洞
2025年04月23日 10点04分 255
最五彩缤纷的一座隧道。
2025年04月23日 14点04分
康玉隧道全长20236m,位列全线第14。
2025年04月23日 15点04分
level 8
DDD丶Samuel 楼主

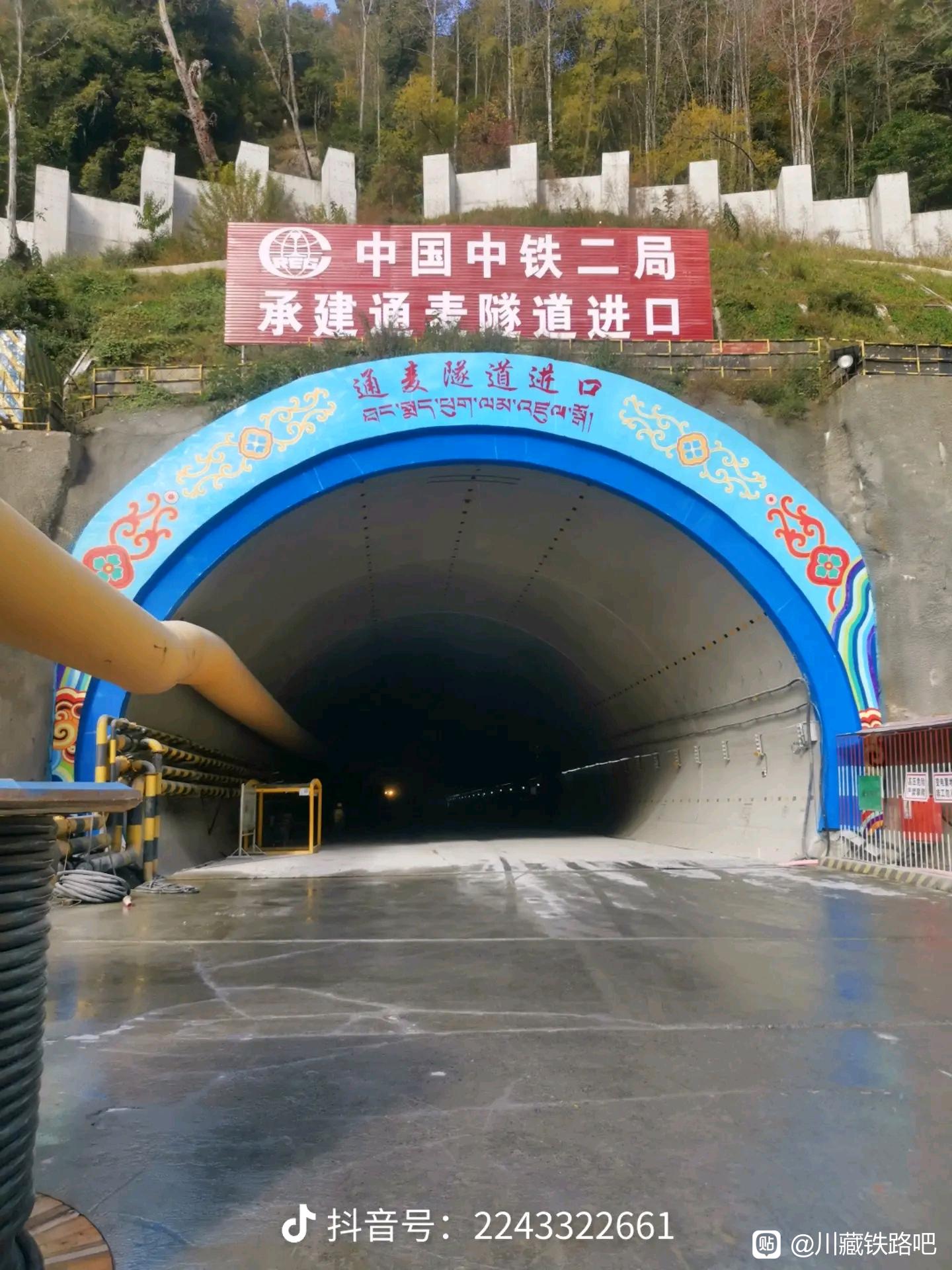

通麦隧道进口实景图,由于该隧道离易贡隧道很近,因此隧道进口为大跨双线洞口
2025年04月23日 10点04分 256
如果通麦隧道和易贡隧道连起来,总长度会达到55km,打破青函隧道的亚洲纪录。
2025年04月23日 15点04分
level 1

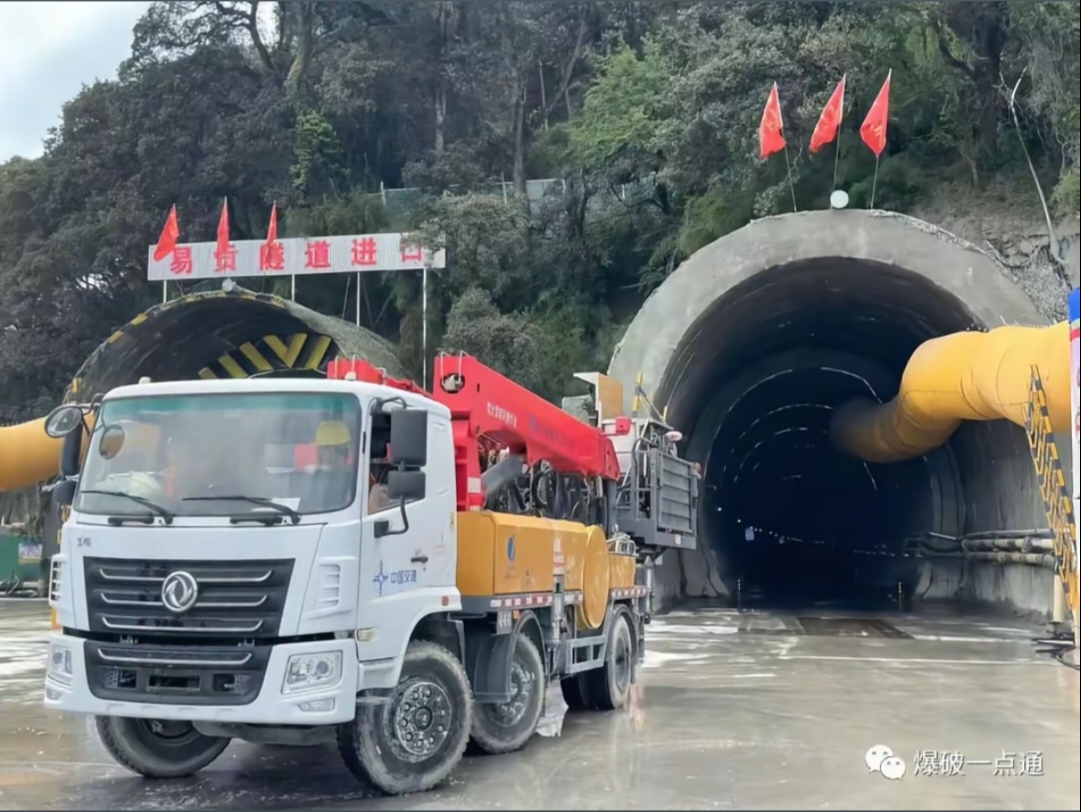

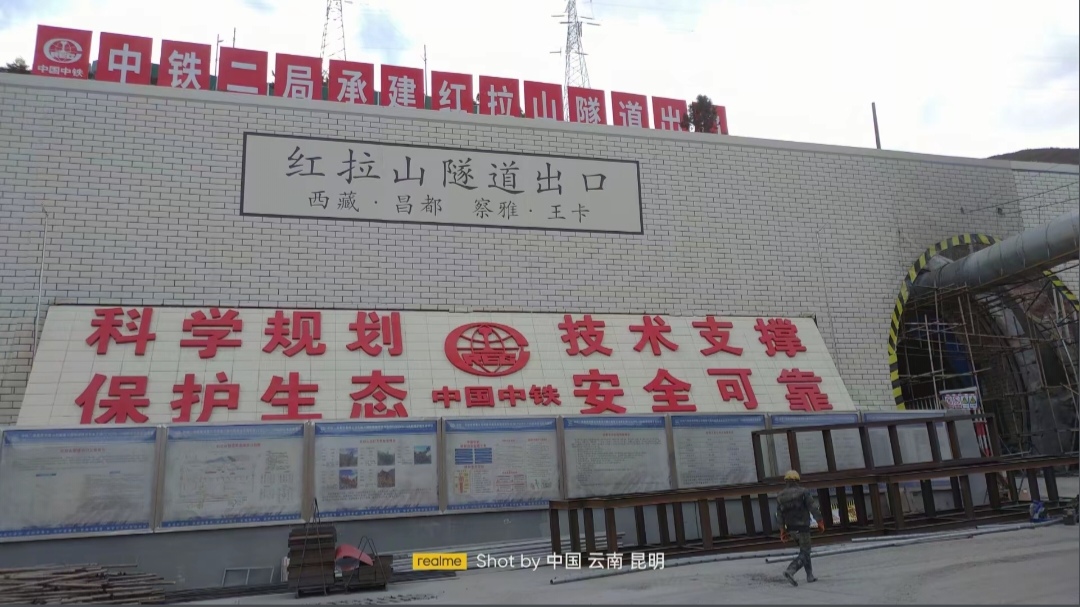

红拉山隧道出口、易贡隧道进口
2025年04月23日 15点04分 257
看来也只是洞口明洞的一小段横截面大,里面也变成标准的单线隧道的大小了。
2025年04月23日 15点04分
