问一下各位老哥，平行四边形里面怎么画平行的椭圆啊？
cad吧
全部回复
仅看楼主
level 1
百合凄凌 楼主

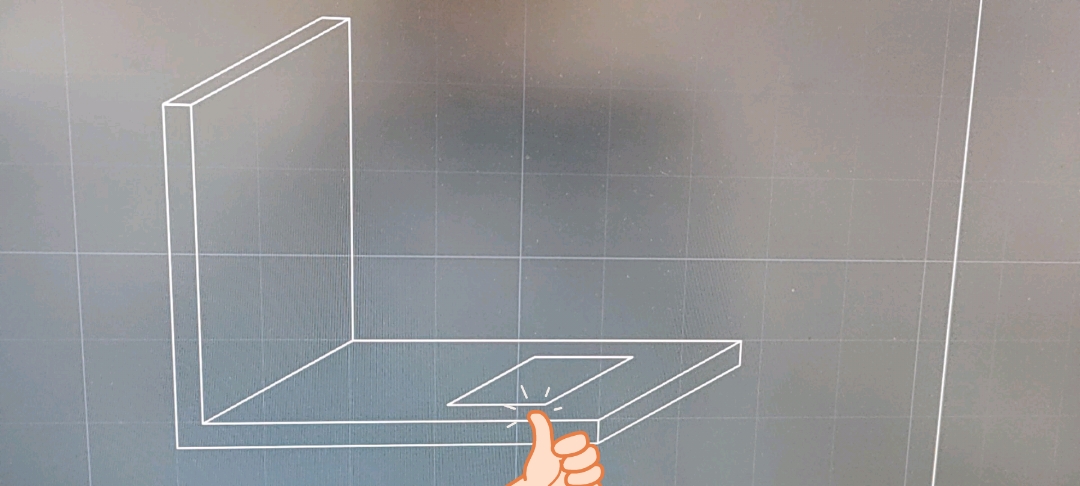

问一下各位老哥，平行四边形里面怎么画平行的椭圆啊？ 就是再图中这个小平行四边形里面，内嵌一个跟四边形完全平行的椭圆。 怎么操作啊？谢谢各位大佬
2022年08月30日 07点08分 1
level 9
小书童M
打开等轴侧草图
2022年08月30日 07点08分 2
level 1
百合凄凌 楼主

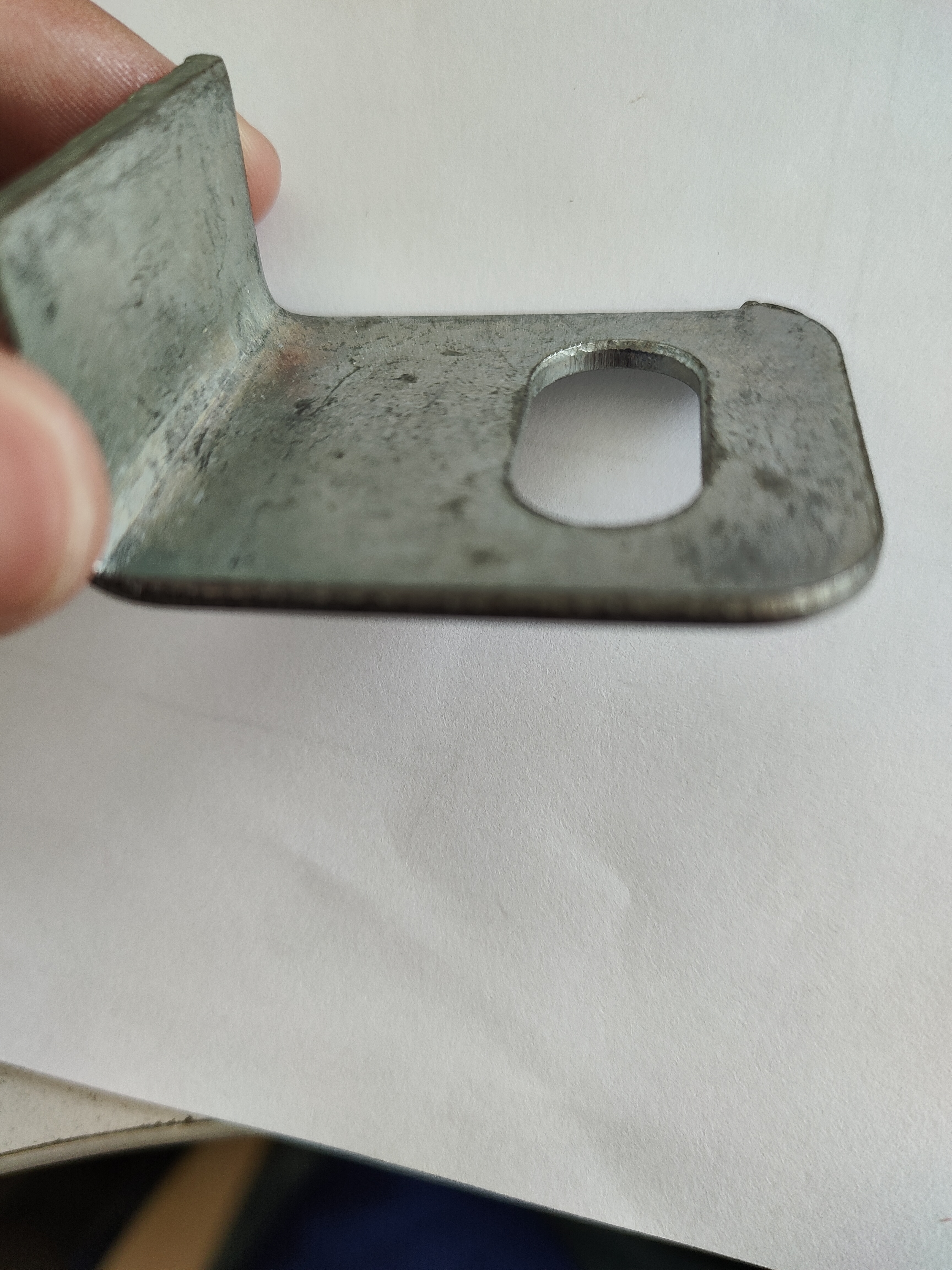

就是画这个
2022年08月30日 07点08分 3
约好下世纪再见
换个视图方向就画了
2022年08月30日 08点08分
火炙浩劫骑士
怎么像长方形接两个半圆。
2022年08月30日 10点08分
天上掉铁饼☞
@火炙浩劫骑士 这个叫做腰形孔，用REC命令画
2022年08月30日 13点08分
level 13
天上掉铁饼☞
三维建模
2022年08月30日 08点08分 4
百合凄凌
二维画不出来啊？
2022年08月30日 08点08分
天上掉铁饼☞
@百合凄凌 二维就用轴测方法画，三维建模直接转二维是正规范方法。
2022年08月30日 08点08分
天上掉铁饼☞
@百合凄凌 实际上这是一个钣金件，按加工方式来说，应该用出钣金图，展开图。
2022年08月30日 08点08分
level 3

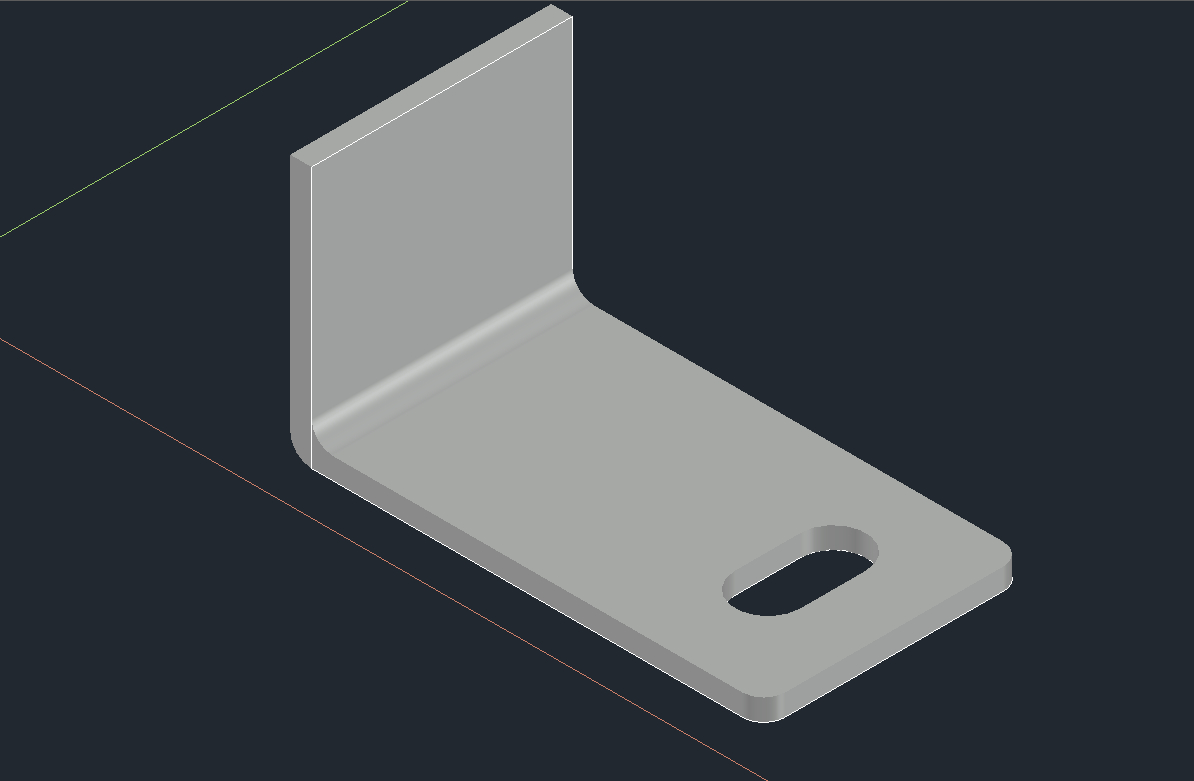

sggody
2022年08月30日 08点08分 5
天上掉铁饼☞
内外半径好像有点没对
2022年08月30日 08点08分
sggody
随便画的，要标准画出来需要具体数据
2022年08月30日 09点08分
天上掉铁饼☞
内外半径差必须等于厚度，也就是内弧和外弧应该是同心圆弧。
2022年08月30日 09点08分
sggody
@天上掉铁饼☞ 原来如此
2022年08月30日 09点08分
level 8
看那里有个坑
钣金件，你还是用3维软件好
2022年08月30日 08点08分 6
level 5
曾将思念寄秋风
简单啊。楼主做什么工作的
2022年08月30日 11点08分 7
level 1
贴吧用户_7XJ5RGW
等轴测图，椭圆命令，
2022年08月31日 03点08分 8
