跟踪路由

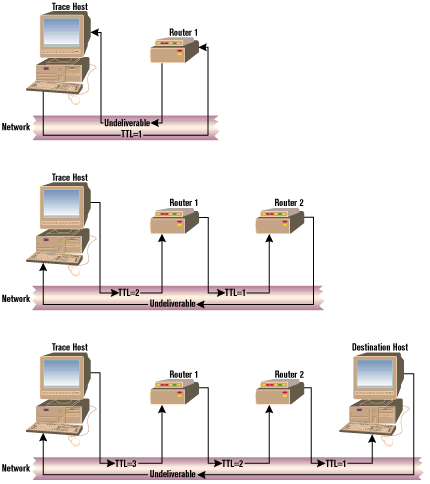

Tracert（跟踪路由）是路由跟踪实用程序，用于确定 IP 数据报访问目标所采取的路径。Tracert 命令用 IP 生存时间 (TTL) 字段和 ICMP 错误消息来确定从一个主机到网络上其他主机的路由。 Tracert 工作原理 通过向目标发送不同 IP 生存时间 (TTL) 值的“Internet 控制消息协议 (ICMP)”回应数据包，Tracert 诊断程序确定到目标所采取的路由。要求路径上的每个路由器在转发数据包之前至少将数据包上的 TTL 递减 1。数据包上的 TTL 减为 0 时，路由器应该将“ICMP 已超时”的消息发回源系统。 Tracert 先发送 TTL 为 1 的回应数据包，并在随后的每次发送过程将 TTL 递增 1，直到目标响应或 TTL 达到最大值，从而确定路由。通过检查中间路由器发回的“ICMP 已超时”的消息确定路由。某些路由器不经询问直接丢弃 TTL 过期的数据包，这在 Tracert 实用程序中看不到。 Tracert 命令按顺序打印出返回“ICMP 已超时”消息的路径中的近端路由器接口列表。如果使用 -d 选项，则 Tracert 实用程序不在每个 IP 地址上查询 DNS。 在下例中，数据包必须通过两个路由器（10.0.0.1 和 192.168.0.1）才能到达主机 172.16.0.99。主机的默认网关是 10.0.0.1，192.168.0.0 网络上的路由器的 IP 地址是 192.168.0.1。 C:\>tracert 172.16.0.99 -d Tracing route to 172.16.0.99 over a maximum of 30 hops 1 2s 3s 2s 10,0.0,1 2 75 ms 83 ms 88 ms 192.168.0.1 3 73 ms 79 ms 93 ms 172.16.0.99 Trace complete. 用 tracert 解决问题 可以使用 tracert 命令确定数据包在网络上的停止位置。下例中，默认网关确定 192.168.10.99 主机没有有效路径。这可能是路由器配置的问题，或者是 192.168.10.0 网络不存在（错误的 IP 地址）。 C:\>tracert 192.168.10.99 Tracing route to 192.168.10.99 over a maximum of 30 hops 1 10.0.0.1 reports:Destination net unreachable. Trace complete. Tracert 实用程序对于解决大网络问题非常有用，此时可以采取几条路径到达同一个点。 Tracert 命令行选项 Tracert 命令支持多种选项，如下表所示。 tracert [-d] [-h maximum_hops] [-j host-list] [-w timeout] target_name 选项 描述 -d 指定不将 IP 地址解析到主机名称。 -h maximum_hops 指定跃点数以跟踪到称为 target_name 的主机的路由。 -j host-list 指定 Tracert 实用程序数据包所采用路径中的路由器接口列表。 -w timeout 等待 timeout 为每次回复所指定的毫秒数。 target_name 目标主机的名称或 IP 地址。 当我们不能通过网络访问目的设备时，网络管理员就需要判断是哪里出了问题。问题不仅仅会出现在最终目的设备，也可能出现在转发数据包的中间路由器。 有3种方式用来探测一个数据包从源点到目的地经过了哪些中转路由器，这3种方式分别是：基于记录路由选项的路由探测，基于UDP协议的路由探测，基于ICMP Echo Request的路由探测。三种方式都可以用来探测一个数据包到达目的设备经过了哪些中间路由器，但实现的过程却截然不同。 注意：理解这些探测方法的关键要领是熟悉IP数据报和ICMP数据报的格式。 1、基于Record route options(记录路由选项)的路由探测 这种方式是我们最容易理解的探测路由方式。比如，我想知道一封从上海发出，目的地是北京的信，中间经过了多少个邮局转发。这个过程很简单，只要中间邮局在转发的信件扣上他们自己的邮戳，这封信到达目的地北京后，北京再把这封信回邮给我，当我收到回信后，只要看信上的邮戳，便知道中间经过哪些邮局。 ping -R(大写) www.aorb.org命令便可实现这种记录中间路由的功能，返回的结果是中间路由器的IP地址。
2010年05月22日 13点05分
1
Tracert（跟踪路由）是路由跟踪实用程序，用于确定 IP 数据报访问目标所采取的路径。Tracert 命令用 IP 生存时间 (TTL) 字段和 ICMP 错误消息来确定从一个主机到网络上其他主机的路由。 Tracert 工作原理 通过向目标发送不同 IP 生存时间 (TTL) 值的“Internet 控制消息协议 (ICMP)”回应数据包，Tracert 诊断程序确定到目标所采取的路由。要求路径上的每个路由器在转发数据包之前至少将数据包上的 TTL 递减 1。数据包上的 TTL 减为 0 时，路由器应该将“ICMP 已超时”的消息发回源系统。 Tracert 先发送 TTL 为 1 的回应数据包，并在随后的每次发送过程将 TTL 递增 1，直到目标响应或 TTL 达到最大值，从而确定路由。通过检查中间路由器发回的“ICMP 已超时”的消息确定路由。某些路由器不经询问直接丢弃 TTL 过期的数据包，这在 Tracert 实用程序中看不到。 Tracert 命令按顺序打印出返回“ICMP 已超时”消息的路径中的近端路由器接口列表。如果使用 -d 选项，则 Tracert 实用程序不在每个 IP 地址上查询 DNS。 在下例中，数据包必须通过两个路由器（10.0.0.1 和 192.168.0.1）才能到达主机 172.16.0.99。主机的默认网关是 10.0.0.1，192.168.0.0 网络上的路由器的 IP 地址是 192.168.0.1。 C:\>tracert 172.16.0.99 -d Tracing route to 172.16.0.99 over a maximum of 30 hops 1 2s 3s 2s 10,0.0,1 2 75 ms 83 ms 88 ms 192.168.0.1 3 73 ms 79 ms 93 ms 172.16.0.99 Trace complete. 用 tracert 解决问题 可以使用 tracert 命令确定数据包在网络上的停止位置。下例中，默认网关确定 192.168.10.99 主机没有有效路径。这可能是路由器配置的问题，或者是 192.168.10.0 网络不存在（错误的 IP 地址）。 C:\>tracert 192.168.10.99 Tracing route to 192.168.10.99 over a maximum of 30 hops 1 10.0.0.1 reports:Destination net unreachable. Trace complete. Tracert 实用程序对于解决大网络问题非常有用，此时可以采取几条路径到达同一个点。 Tracert 命令行选项 Tracert 命令支持多种选项，如下表所示。 tracert [-d] [-h maximum_hops] [-j host-list] [-w timeout] target_name 选项 描述 -d 指定不将 IP 地址解析到主机名称。 -h maximum_hops 指定跃点数以跟踪到称为 target_name 的主机的路由。 -j host-list 指定 Tracert 实用程序数据包所采用路径中的路由器接口列表。 -w timeout 等待 timeout 为每次回复所指定的毫秒数。 target_name 目标主机的名称或 IP 地址。 当我们不能通过网络访问目的设备时，网络管理员就需要判断是哪里出了问题。问题不仅仅会出现在最终目的设备，也可能出现在转发数据包的中间路由器。 有3种方式用来探测一个数据包从源点到目的地经过了哪些中转路由器，这3种方式分别是：基于记录路由选项的路由探测，基于UDP协议的路由探测，基于ICMP Echo Request的路由探测。三种方式都可以用来探测一个数据包到达目的设备经过了哪些中间路由器，但实现的过程却截然不同。 注意：理解这些探测方法的关键要领是熟悉IP数据报和ICMP数据报的格式。 1、基于Record route options(记录路由选项)的路由探测 这种方式是我们最容易理解的探测路由方式。比如，我想知道一封从上海发出，目的地是北京的信，中间经过了多少个邮局转发。这个过程很简单，只要中间邮局在转发的信件扣上他们自己的邮戳，这封信到达目的地北京后，北京再把这封信回邮给我，当我收到回信后，只要看信上的邮戳，便知道中间经过哪些邮局。 ping -R(大写) www.aorb.org命令便可实现这种记录中间路由的功能，返回的结果是中间路由器的IP地址。
