cad新手入门练习。
cad吧
全部回复
仅看楼主
level 7
阳二熊🔥 楼主
一楼空。
2010年05月04日 11点05分 1
level 7
阳二熊🔥 楼主
请勿断楼。
2010年05月04日 11点05分 2
君尚小Eager
楼主，如何画直线的长短？
2016年07月12日 07点07分
特海人
l 然后输入你要的距离
2016年07月18日 04点07分
想你的我啊啊
@kueyhrs智 亲，你的提取码是多少啊
2017年01月24日 03点01分
fly安静的冬天
输入快捷键L 然后再输入你所画直线的值。
2017年02月27日 01点02分
level 7
阳二熊🔥 楼主
（第一组）：
2010年05月04日 11点05分 3
不安份的主
我是菜鸟。刚接触没几天，也没人教我。不过这个图我做出来了。哎、花了好长时间。
2012年07月23日 02点07分
布老虎不吃糖
回复 @_金小鱼 :最起码知道一些最基础的命令。https://tieba.baidu.com/p/1403015256去这个网址看看，cad命令的快捷键。加油~
2012年08月06日 02点08分
不行看我的
三点画圆弧
2012年09月13日 07点09分
_金小鱼
今天刚接触到CAD这个东西，我能做些什么东西
2012年07月20日 02点07分
level 7
阳二熊🔥 楼主
2010年05月04日 11点05分 4
贴吧用户_05CC1XC
作个等边三角形再作内接圆,以内接圆心画个外切六边形..再用相切画圆..相切于三角形垂直线+六边形相邻两边
2012年07月23日 03点07分
shaq闹眼子
这个图还是用缩放比较好
2012年07月24日 05点07分
二介平民
对齐！
2012年07月27日 13点07分
布老虎不吃糖
回复 @_金小鱼 :输入pol（正多边形命令），边数目改成3，敲回车，输入命令e，回车，点第一个端点，再输入80,回车。。。。
2012年08月06日 03点08分
level 7
阳二熊🔥 楼主
2010年05月04日 11点05分 5
diewuwu

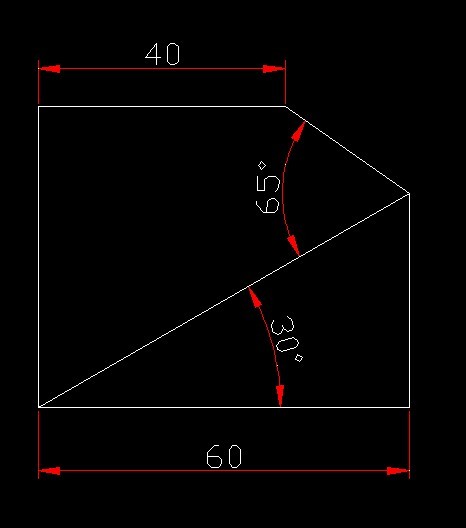

不解三角 （1）60的直线一条（2）垂直于直线 分别过两端的直线两条 （3）以左端点为起点 向右的直线 拉的长点 TAB输入角度30 得到交点（4）交点为起点 拉长 角度为145的直线（5）最左面的直线复制右面平移40与斜线得到交点二（6）过交点做横线交与左竖线（7）去除垃圾
2012年12月04日 09点12分
mm8049156
倒直角用不了的？65度的，到不出来，说距离太大，有大侠在不？
2012年07月19日 10点07分
末与息
直线L,<,角度, 用角度替代
2012年07月20日 01点07分
mm8049156
@末与息 具体操作不会，能说说妈？大侠！！
2012年07月20日 04点07分
level 7
阳二熊🔥 楼主
2010年05月04日 11点05分 6
opDDI
[拍砖]60角相切线怎么画
2012年09月04日 08点09分
kh12

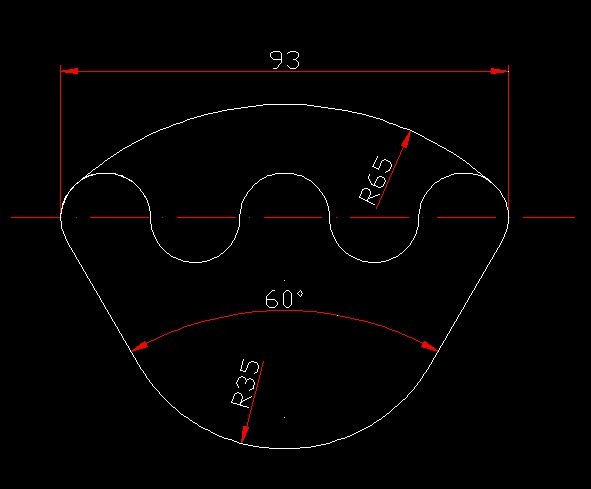

终于想出来了，原来这么简单。建立十字坐标，然后平分一二象限得到一个60度角，用相切相切半径画R35圆，然后十字坐标两边偏移46.5与45度角度有两个交点，连接两个交点，得到直线93，五等分画圆两两相切，然后通过相切最外边圆画半径65圆，修剪。OK
2014年03月16日 09点03分
gaochaogaoer
回复 bbkk9037 :边上两条直线位置怎么确定的，是确定直线还是先确定R35的位置
2012年08月28日 07点08分
wums004
表示没有问题
2012年09月04日 10点09分
level 7
阳二熊🔥 楼主
2010年05月04日 11点05分 7
wums004
回复 请叫我单数 :画出两条辅助线 垂直哪条旋转43度 然后再画大圆 相切半径命令 小圆用相切相切相切 命令
2012年11月20日 09点11分
云鬼灬白鬼
请问这个图的 两个辅助线是怎么画的
2012年08月23日 07点08分
wums004
这个很简单
2012年09月04日 10点09分
贾888286
11
2012年09月04日 11点09分
level 7
阳二熊🔥 楼主
2010年05月04日 11点05分 8
合十1
这个不会画，会的指点一下
2012年07月24日 02点07分
二介平民
@合十1 偏移，阵列
2012年07月27日 14点07分
wums004
回复 二介平民 :表示没有压力
2012年09月04日 10点09分
不行看我的
没用一分钟搞定
2012年09月13日 08点09分
level 7
阳二熊🔥 楼主
2010年05月04日 11点05分 9
吉川龙
简单
2012年07月29日 15点07分
你哭我来哄
回复 吉川龙 :这个太简单了
2013年03月26日 09点03分
花山丶令狐冲
高手些说下步骤嘛。谢谢
2013年05月17日 15点05分
hj62054100
回复 你哭我来哄 :来看看 这个怎么画的
2013年05月18日 11点05分
level 7
阳二熊🔥 楼主
2010年05月04日 11点05分 10
贴吧用户_0ab34Ab
应该要利用米字图吧？
2012年07月29日 08点07分
_金小鱼
这个怎么画的，小圆半径怎么算啊[惊讶]
2012年07月24日 07点07分
张炸子2F
这个也不会呢
2012年07月27日 05点07分
淡了人湮
回复 bbkk9037 :没看懂什么意思？怎么是继续[瀑布汗~]阵列8个？
2012年09月07日 07点09分
level 7
阳二熊🔥 楼主
2010年05月04日 11点05分 11
飞越→_→极限
图片都很实用，你也该讲讲过程啊！
2012年07月08日 02点07分
love曾经的女神
这个图怎么画
2012年07月16日 11点07分
末与息
外面的圆是R20的，画出40的正方形，画出R20的圆，偏移，
2012年07月20日 02点07分
pengdaguo2010
回复 飞越→_→极限 :你说的这个我就是高手了！！哈哈
2012年09月12日 14点09分
level 7
阳二熊🔥 楼主
大家踊跃练习。
申请加精。
2010年05月04日 11点05分 12
286407697
楼主，第四道那个60度的两条相切直线怎么画
2013年09月12日 15点09分
251610575
@286407697 先画等边倒三角形，输入命令F，输入R，设定半径为35，点击空格，选择两条边，点击空格。完成。
2016年08月03日 13点08分
level 7
阳二熊🔥 楼主
有问题请回帖，我尽量为每一位朋友解答。
2010年05月04日 12点05分 13
布老虎不吃糖
大哥，如果你有空的话，能不能给加上步骤呀？有些图不会画，麻烦你了。
2012年08月06日 03点08分
淡了人湮
对 要附上步骤 我们新手才会画
2012年09月07日 07点09分
zl15855404709
说的在理
2016年04月20日 05点04分
左眨眼
他不会回复步骤的，因为你没有付钱
2016年07月18日 06点07分
level 12
生产队队长
支持一下...
2010年05月04日 16点05分 14
level 1
peotry22
初学者 什么都不懂。。。
2010年05月05日 04点05分 15
😳Meicoo
现在应该是大神啦
2016年11月03日 07点11分
松🐭鼠
大神你好
2016年11月14日 03点11分
wills0301
大神你好，还没入门额我，头都大了
2017年01月10日 00点01分
快乐★星期八
你们都是高手啦[泪]
2017年08月20日 13点08分
level 7
阳二熊🔥 楼主

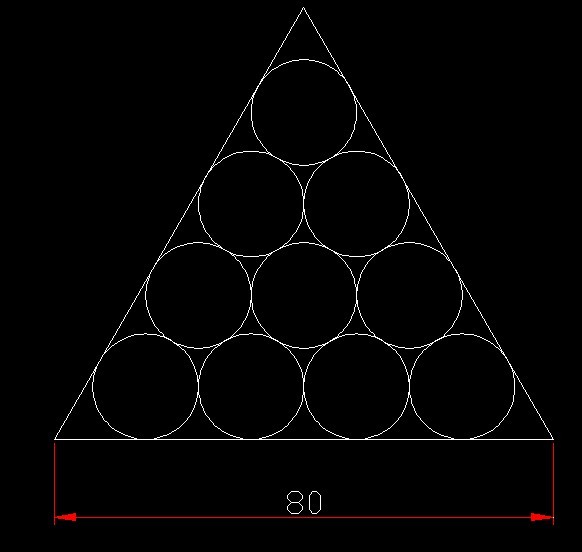

做出所有圆，然后外切一个正三角形。
新手不建议使用缩放。
做三边中线，然后三点切圆。
2010年05月05日 08点05分 18
不安份的主
怎么先画圆？圆的半径不知道。
2012年07月23日 08点07分
二介平民
这个我是先画圆，然后阵列出所有的园，然后画三角形，然后对齐！
2012年07月27日 15点07分
不小心撞到树
三角形中线...[拍砖]
2013年02月27日 15点02分
宠o坏
回复
����ƽ��
:圆和三角形怎么对齐啊，原点怎么找
2015年01月19日 03点01分
level 1
CAD遇难
新手练习不错！ 顶！顶！顶！
2010年05月05日 09点05分 19
level 1
poi598875257
顶、顶、顶
2010年05月05日 10点05分 20
