使用MXM显卡的小主机折腾记录 - 图拉丁吧

level 13

GNU🎏 楼主

旧笔记本坏掉了，后来想着分解利用一下，就分尸了
然后同城入手了一台惠普8200USDT的准系统
Q67的主板，只能上二代酷睿
两个笔记本内存插槽，最大支持单根8G
一个MiniPCIE的无线网卡接口，一个MXM显卡接口

2020年12月09日 06点12分 1

level 13

GNU🎏 楼主

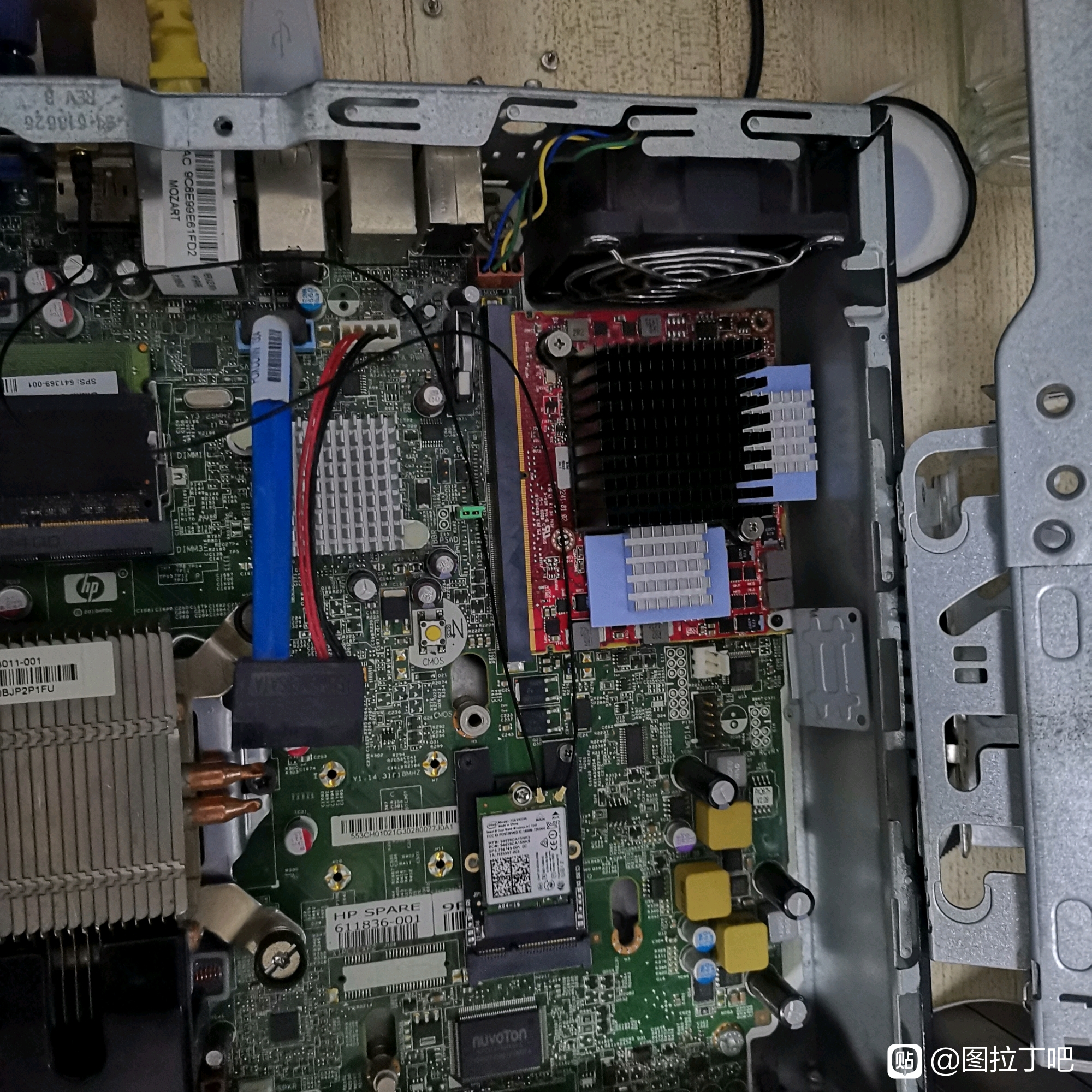

盗的图，先大致介绍一下内部

2020年12月09日 07点12分 2

level 13

GNU🎏 楼主

2020年12月09日 07点12分 4

level 13

GNU🎏 楼主

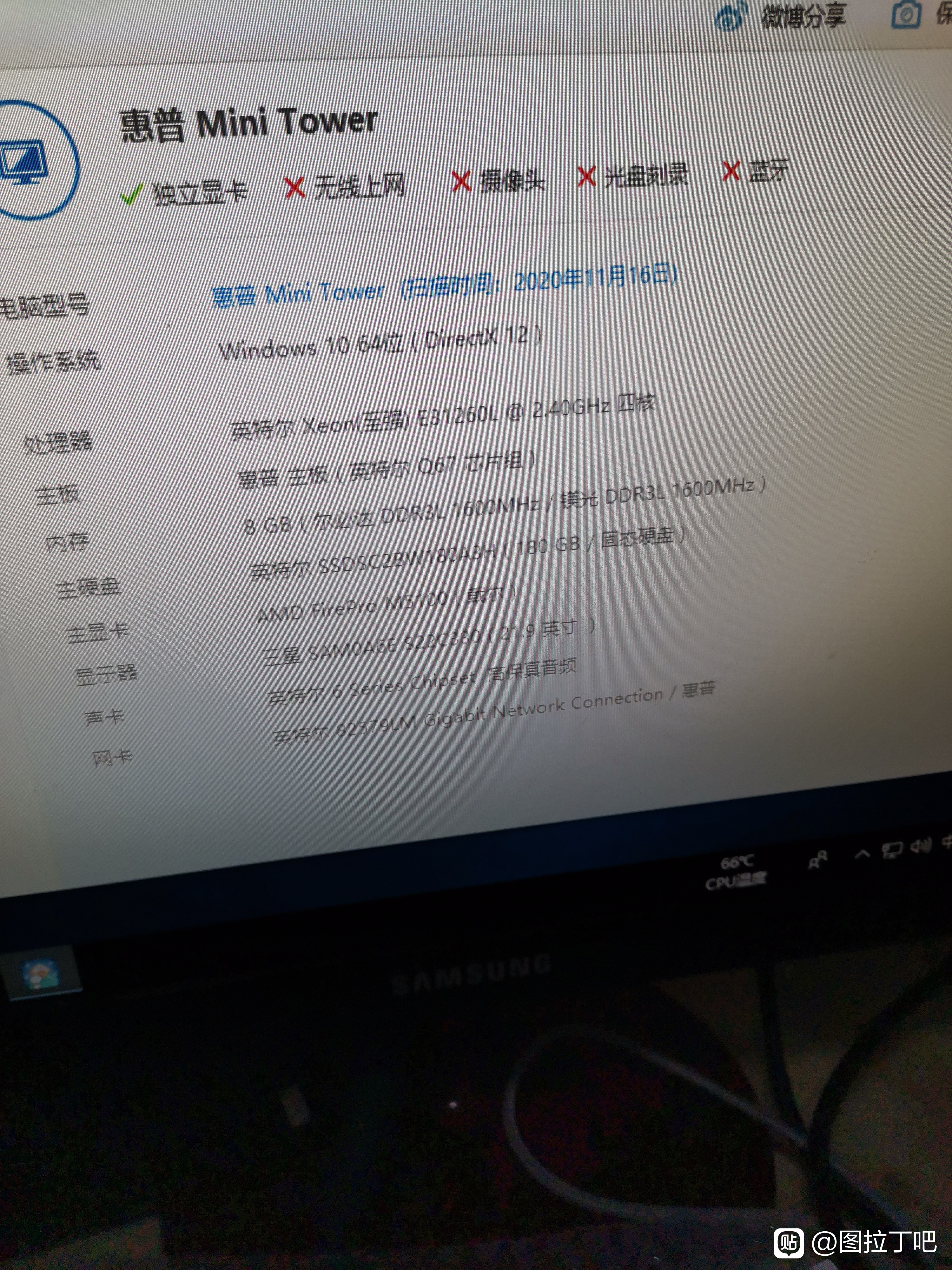

配置如图
CPU整了个E5 1260L，虽然频率低，但是功耗只有45W
价格133元
内存是笔记本分尸留下来的两条4GB内存
硬盘也是笔记本分尸留下来的一个180G intel固态和一个500G的机械
显卡是Dell的M5100
鲁大师跑分三万五，性能还凑合，TDP和CPU一样，也是45W

2020年12月09日 07点12分 5

GNU🎏

这显卡价格150元，也可以选择FirePro W4130，价格三百多，TDP也是45W，性能和GT750差不多，不过性价比没这个高

2020年12月09日 07点12分

level 13

GNU🎏 楼主

这Q67的主板更新到最新的BIOS，也不支持三代酷睿
而且，E3 1260L带的P3000核显也无法使用，只能使用独显
本来还想测试下这P3000的核显性能的

2020年12月09日 07点12分 6

level 13

GNU🎏 楼主

主机屁股后面的接口
分别是音频接口，PS2口，六个USB和一个网口，一个DP口加一个VGA口
这个主机不支持USB3.0，但是使用USB3.0的U盘，速度能用30MB以上

2020年12月09日 07点12分 7

GNU🎏

VGA下面是DC供电口，这个主机使用DC供电，两种适配器，一个120W的，一个230W的

2020年12月09日 07点12分

level 13

GNU🎏 楼主

主机装上去之后，懵逼的来了，由于是准系统，原装的显卡也是HD5450这种随便贴个散热片就能压住的货色
之前有大佬魔改过这种MXM散热，但是现在已经找不到了
无奈只能自己动手

2020年12月09日 07点12分 8

level 13

GNU🎏 楼主

MXM显卡的孔距是460mm，普通的显卡的孔距是430MM
翻遍全网也找不到一个符合的
不过，虽然460mm孔距的找不到，我们可以退而求其次

2020年12月09日 07点12分 9

level 13

GNU🎏 楼主

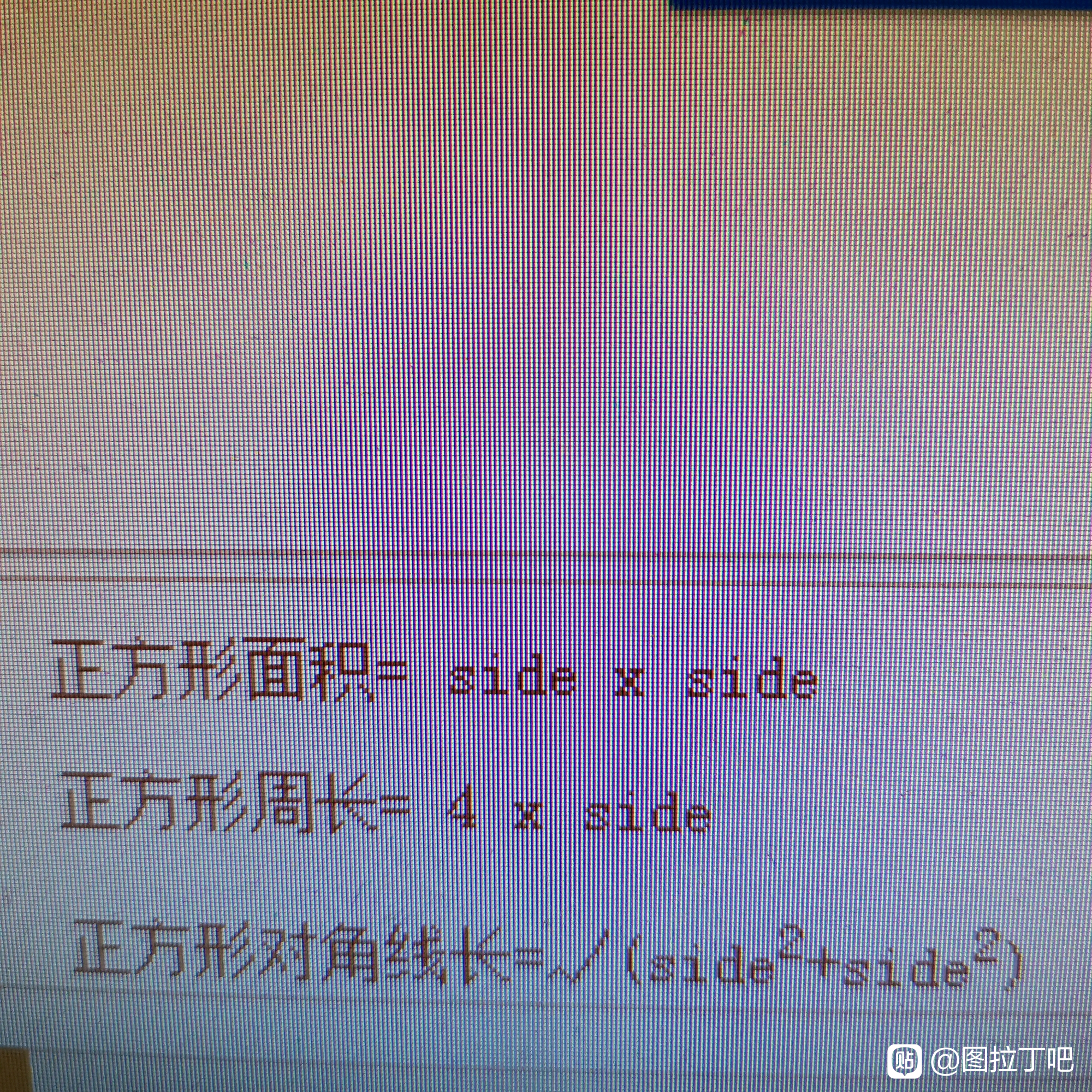

根据公式可知，一个边长460mm的正方形
对角线长度大约是650mm

2020年12月09日 07点12分 10

level 13

GNU🎏 楼主

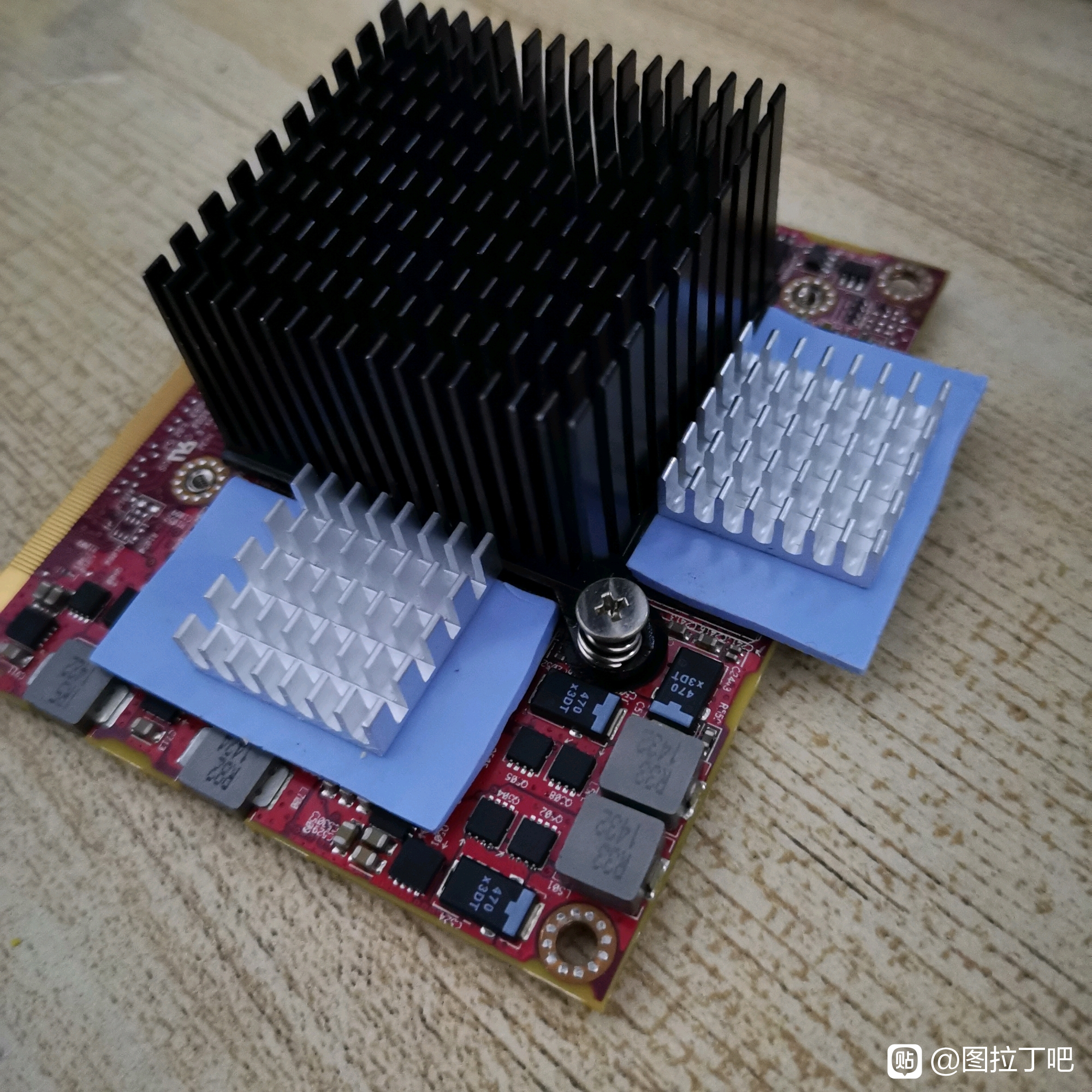

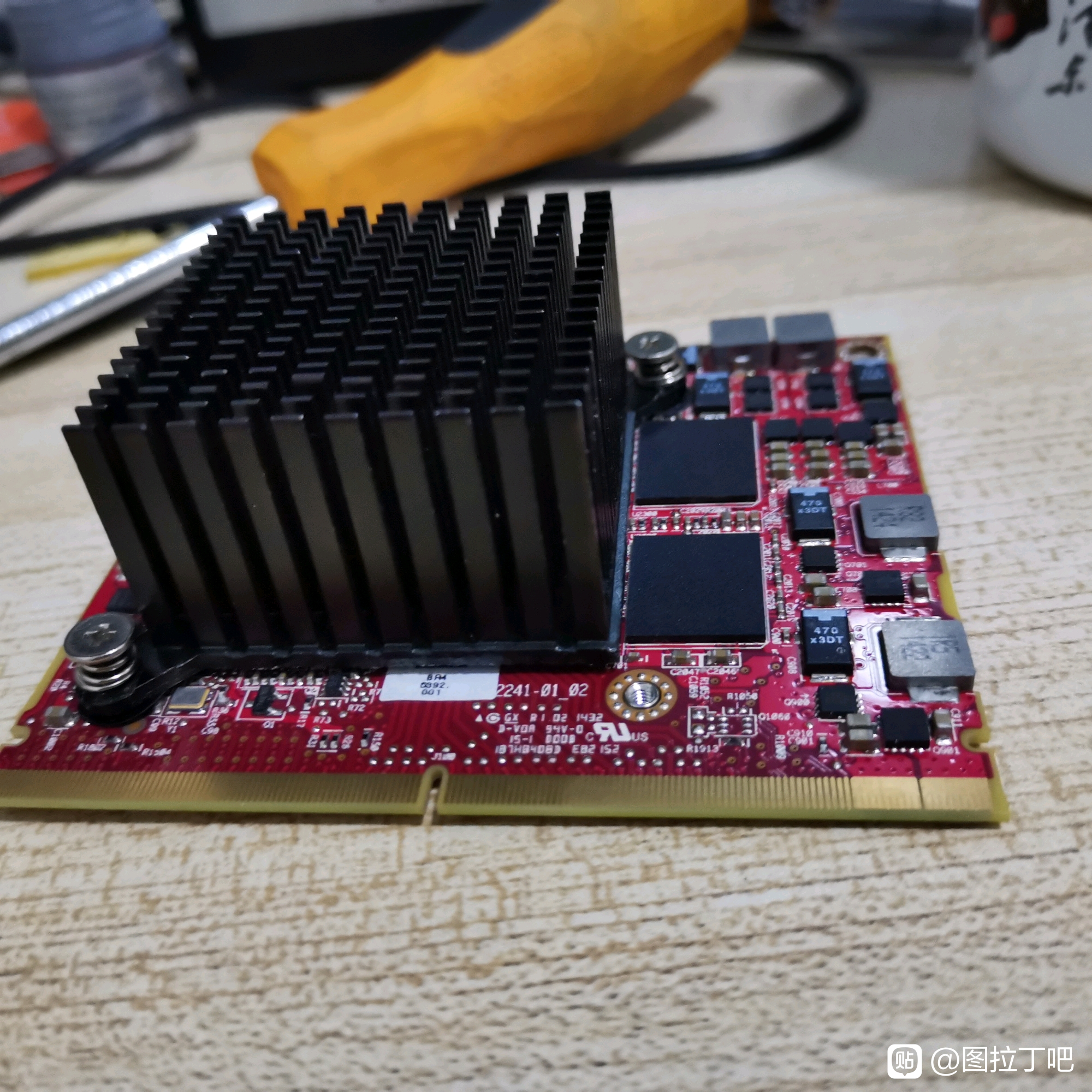

翻遍了全淘宝，找到一个对角孔距6.5CM的南桥散热器
然后功耗压不住，因为惠普这个主机，显卡旁边的风扇是固定转速，风量小的可怜

2020年12月09日 07点12分 11

level 8

ct2ccc✨

USDT感觉还不如1l的那种，同样外置电源，同样笔记本内存，就多个mxm，还不好买，大了一大圈，还不如上个半高卡普通atx的平台

2020年12月09日 07点12分 12

GNU🎏

USDT比DM大一点，但是比1升主机要小，比SFF那种半高卡平台小了一大圈，另外，半高卡要么性能次，要么价格高。。。。

2020年12月09日 07点12分

ct2ccc✨

@GNU🎏 mxm不好买不好卖啊，通用性，散热什么都捉急，性能好的价格更高。。。

2020年12月10日 03点12分

GNU🎏

@ct2ccc✨ 特斯拉拆机P106，和笔记本1060性能接近，只要四百多 [滑稽]

2020年12月10日 05点12分

ct2ccc✨

@GNU🎏 老型号是全高卡？我记得b85那代是半高好像

2020年12月11日 03点12分

level 13

GNU🎏 楼主

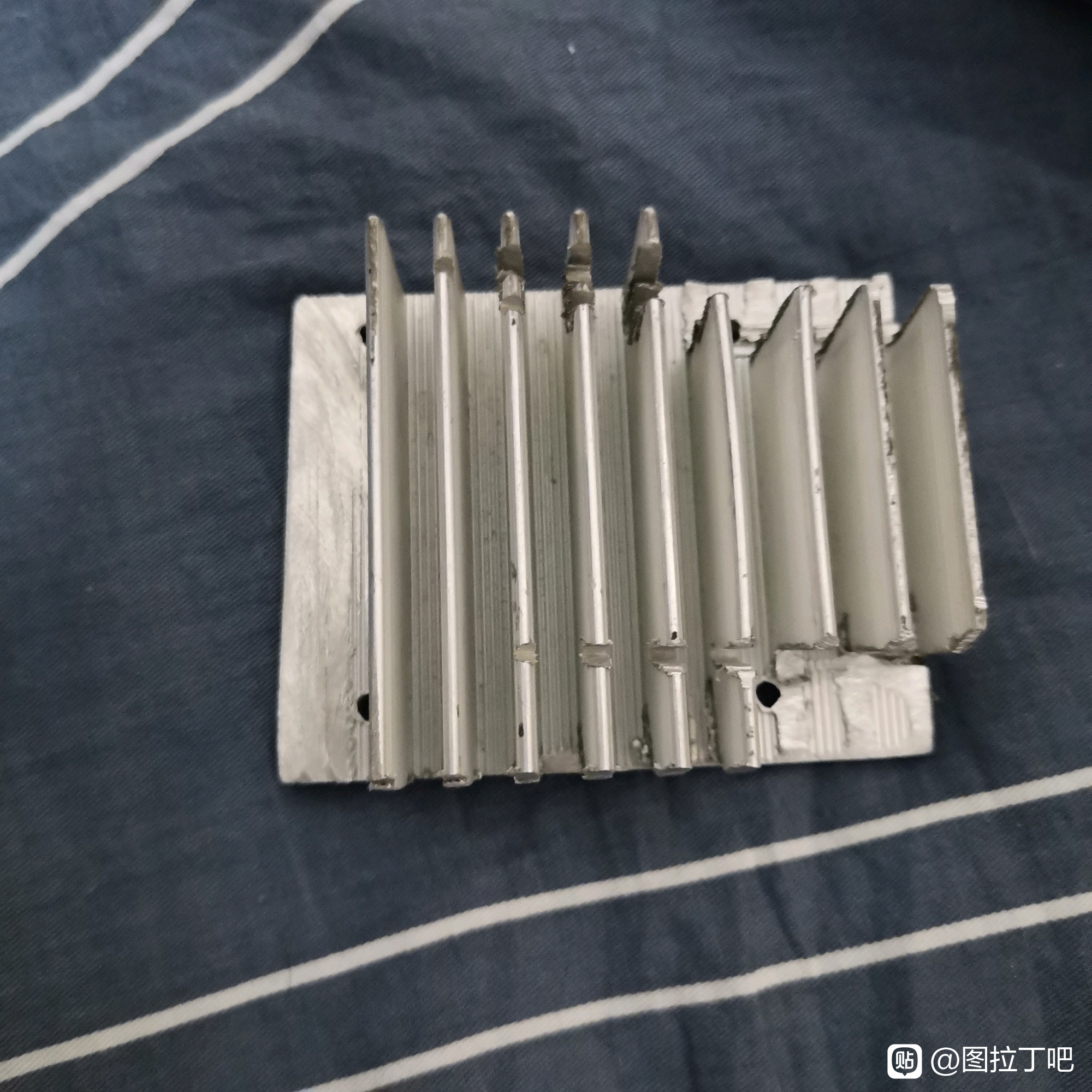

只好再退一步，拿出我家仓鼠夏天纳凉用的散热片
给他切割，打孔
改造成图中的样子
结果失策了，这个散热片的鳍片不够密集，和空气的接触面积也不够，导致热交换效率低的惊人
低负载的时候温度喜人，负载一上去就当场GG

2020年12月09日 07点12分 13

level 13

GNU🎏 楼主

另外，这个小主机自带的风扇是12V 0.7A的6025风扇
支持pwm调速，但是由于这个散热器没有固定方式，产生的振动肥肠感人

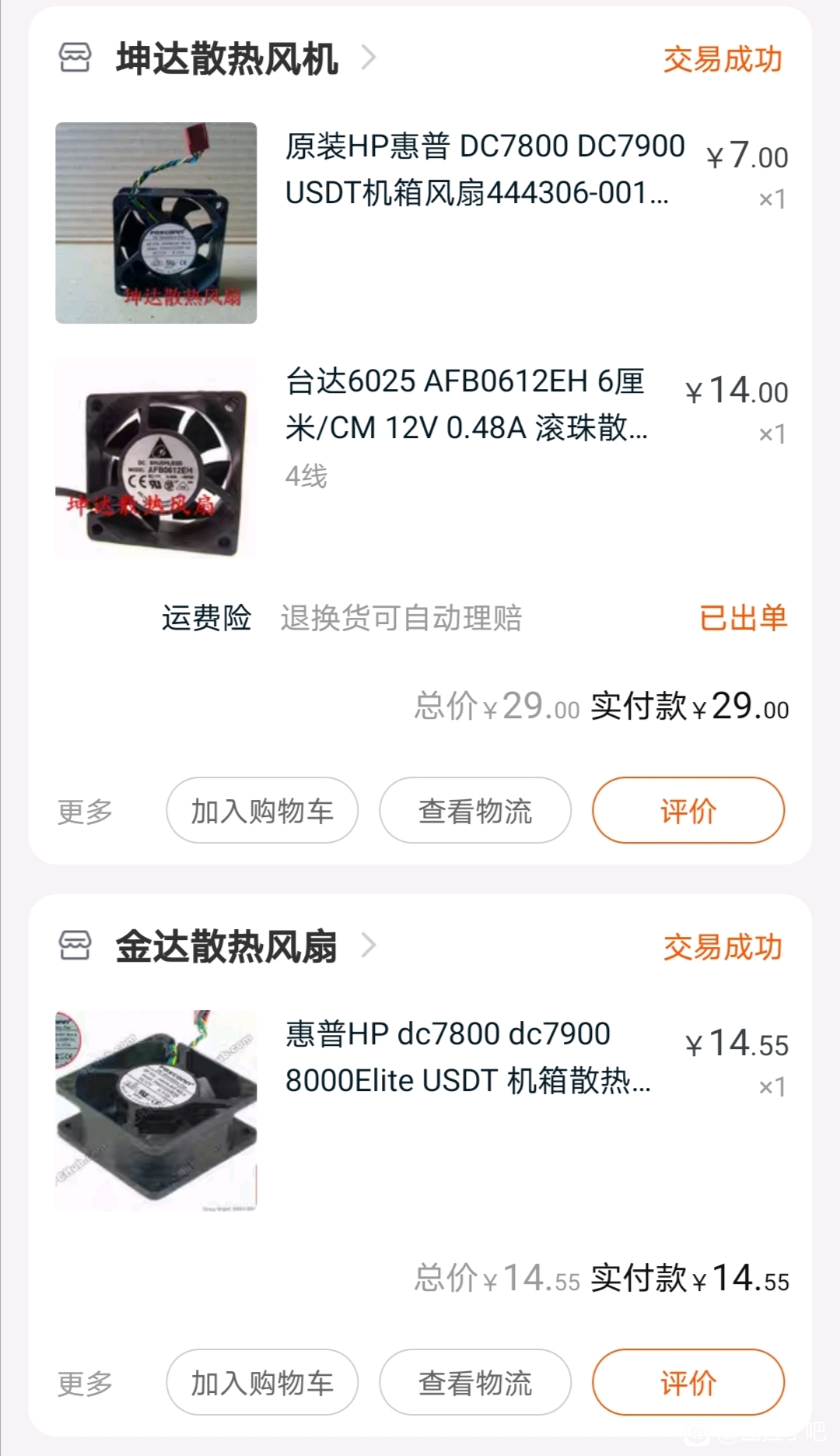

又入手了12V 0.35A和一个12V 0.14A的6025风扇
这CPU自带的散热器效果很好，即便是用0.14A的风扇，满载温度依然不超过55℃

2020年12月09日 07点12分 14

level 13

GNU🎏 楼主

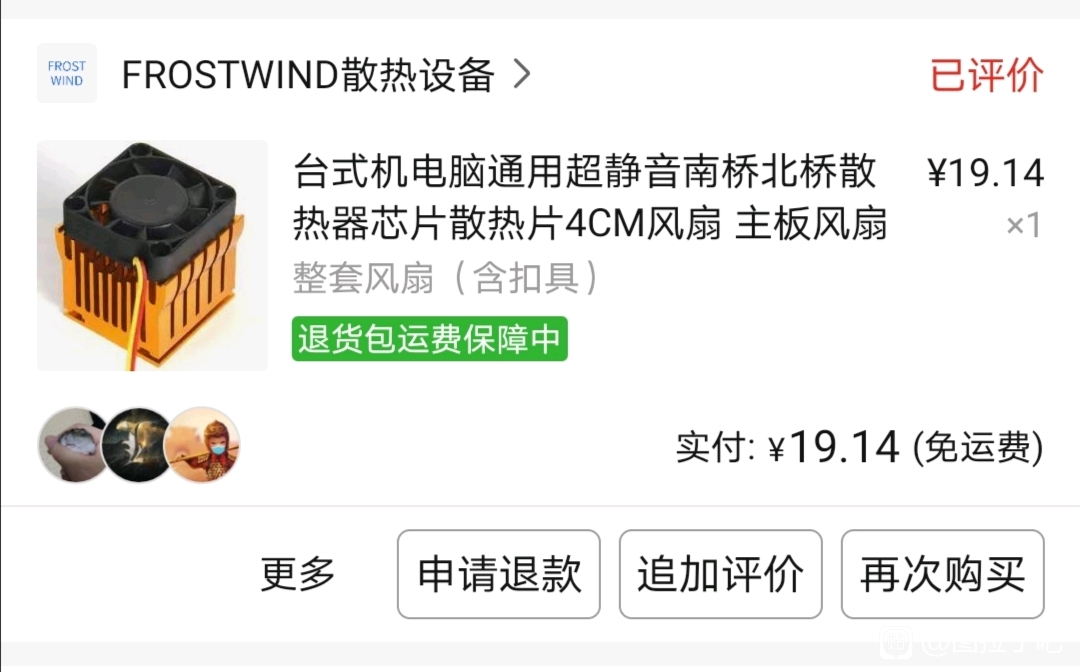

万般无奈，我想起了万能的拼夕夕

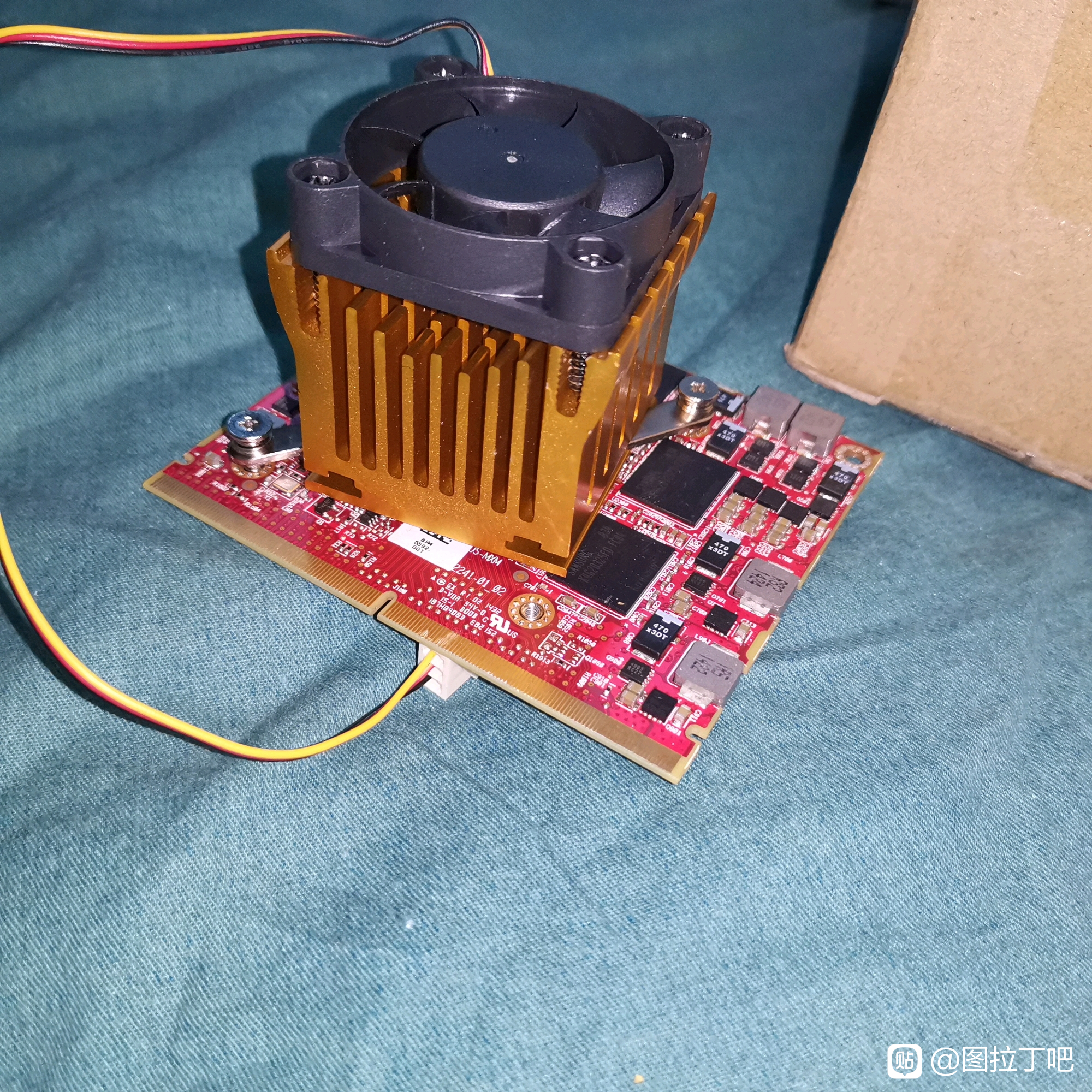

可调孔距的散热器加一个三针小风扇
满载温度70℃，不过这个高度正正好和机箱高度一致，导致我机箱盖合不上了

2020年12月09日 07点12分 15
