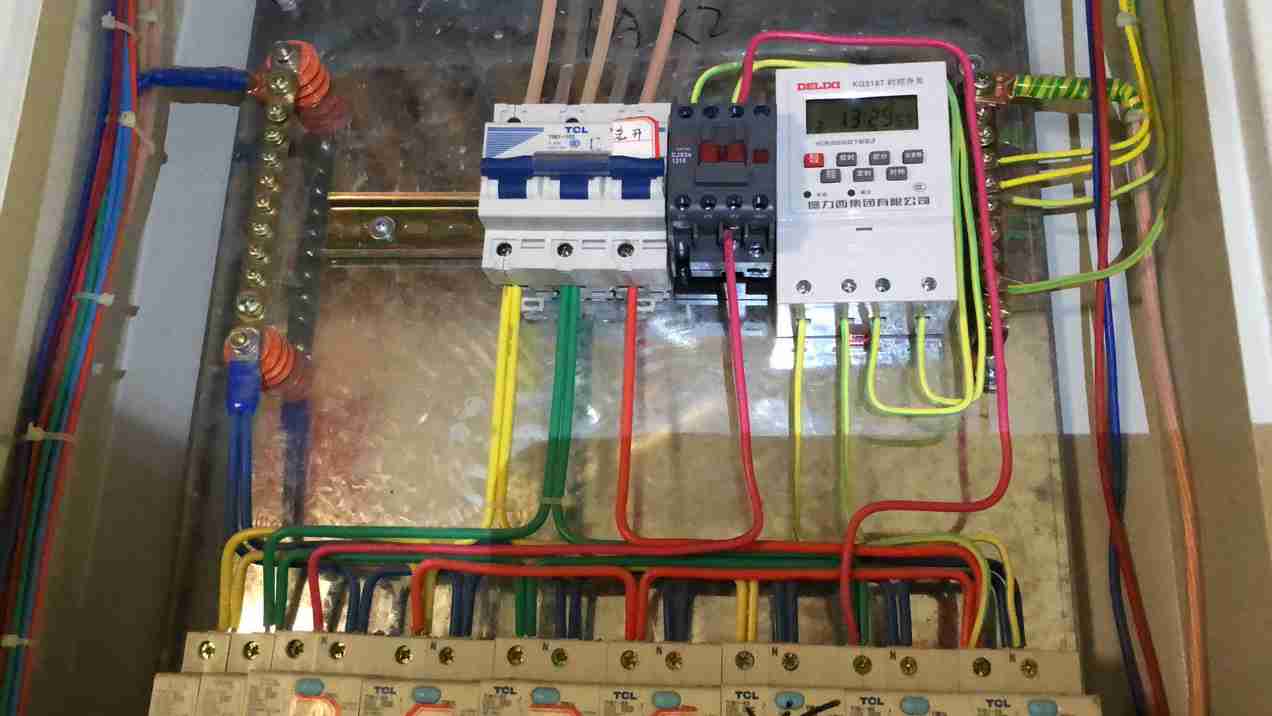

今天一位电工老师傅微信咨询我说加装时控开关和接触器之后合不上闸，我让他拍现场照片看看，一看吓我一跳，没爆炸就不错了。
2020年12月05日 11点12分 1
level 9
儒雅的坑的一B
有啥问题……
2020年12月05日 12点12分 4
桀骜不驯88888
应该是内部跳闸了。我也是看图找问题的，我也不在现场
2020年12月05日 13点12分
桀骜不驯88888
看图分析吧！老师傅开始给我说接上时控和交流就合不上闸，不接时控和交流就能合上闸，迷惑我了，我一直以为他的时控接的不对，后来才发现不是时控和接触器的问题。
2020年12月05日 12点12分
儒雅的坑的一B
@桀骜不驯88888 你图已经合闸了
2020年12月05日 12点12分
桀骜不驯88888
看他红线压到黄线上面了
2020年12月05日 13点12分
吧务
level 15
嵩之下之电气💥
图片有的看不太清楚，假如时空开关接的没有问题，那两根黄线确实接到交流接触器的线圈，而且接触器线圈电压也是220伏。那控制线路基本没有问题，问题是交流接触器的主触点，上端接右边断路器上端，接触器下端又接到另一个断路器的上端。线太多看不清楚，这一排断路器上端是怎么连接的，交流接触器的这两根红线的具体接线。
2020年12月05日 13点12分 5
桀骜不驯88888
下面那一排漏电第四个漏电黄线红线压在一起了，
2020年12月05日 14点12分
level 9
天地人🔥
要不相间短路，要不C相对地短路，就看你和L3并线的是零线还是其它相线了
2020年12月05日 14点12分 6
level 11
假渣男😈
接触器没动作的话没有短路吧
2020年12月05日 14点12分 7
level 6
人文被子
接的没问题，肯定不是有经验的电工接的
2020年12月05日 15点12分 8
level 6
贴吧用户_Q14KK81
接触器主回路接线错误❌，估计接触器选型也不会对！
2020年12月05日 16点12分 9
level 7
further13120
A相和C相直接短路了。。。。。跳线跳错了。
2020年12月05日 20点12分 10
level 2
曹操
这图不是已经合闸了？[捂嘴笑]
2020年12月05日 22点12分 11
level 11
年华逝水
好像绿色和红色的并在了一起，直接短路了
2020年12月06日 00点12分 12
level 9
不过从头再来🌹
说真的，图片我没看出来什么问题，我都不知道他这么搞干嘛？控一路直接买一个大一点的时计不就可以了吗？
2020年12月06日 00点12分 13
level 9
🌜磊木🌛
这种问题也弄不了，就别在吧里说了，说出来都是丢电工的脸，电工这行太滥了，快成垃圾行业了，我以入错行为耻，难怪这行工资这么低，一些杂活脏活都推给电工做了。
2020年12月06日 01点12分 14
桀骜不驯88888
电工吧里不一定是电工
2020年12月06日 11点12分
辛苦电工
现在电工吧，别进 别回，好好的一个技术吧，现在成大杂烩了，让那些作死自己玩
2020年12月06日 15点12分
level 6
中天易实业🎒
隆重发个招聘信息：招聘电工[跳跳]
负责日常维修、计划检修保养，负责施工监理，配电线路安装等工作
工作地点：天津市东丽大无缝
工资：5000～8000
微信电话同号
13821001005
李
2020年12月06日 01点12分 15
电力李🔥💉
是五千还是八千
2020年12月06日 03点12分
济南南😜
@电力李🔥💉 五千
2020年12月06日 03点12分
中天易实业🎒
@电力李🔥💉 看您能力，最低五千
2020年12月06日 04点12分
电力李🔥💉
@济南南😜 [滑稽][滑稽]
2020年12月06日 13点12分
level 13
K464
没啥问题，取的b相电源用了红线而已
2020年12月06日 01点12分 16
K464
@南山独行侠 如果黄线从第一个1p跳线过来的话确实短路了，图上总开合着，时控电源灯不亮，估计上级跳闸了
2020年12月06日 02点12分
南山独行侠
你仔细看看第二个空开跳线A和C是不是接一起了
2020年12月06日 02点12分
南山独行侠
嗯嗯 正解
2020年12月06日 11点12分
