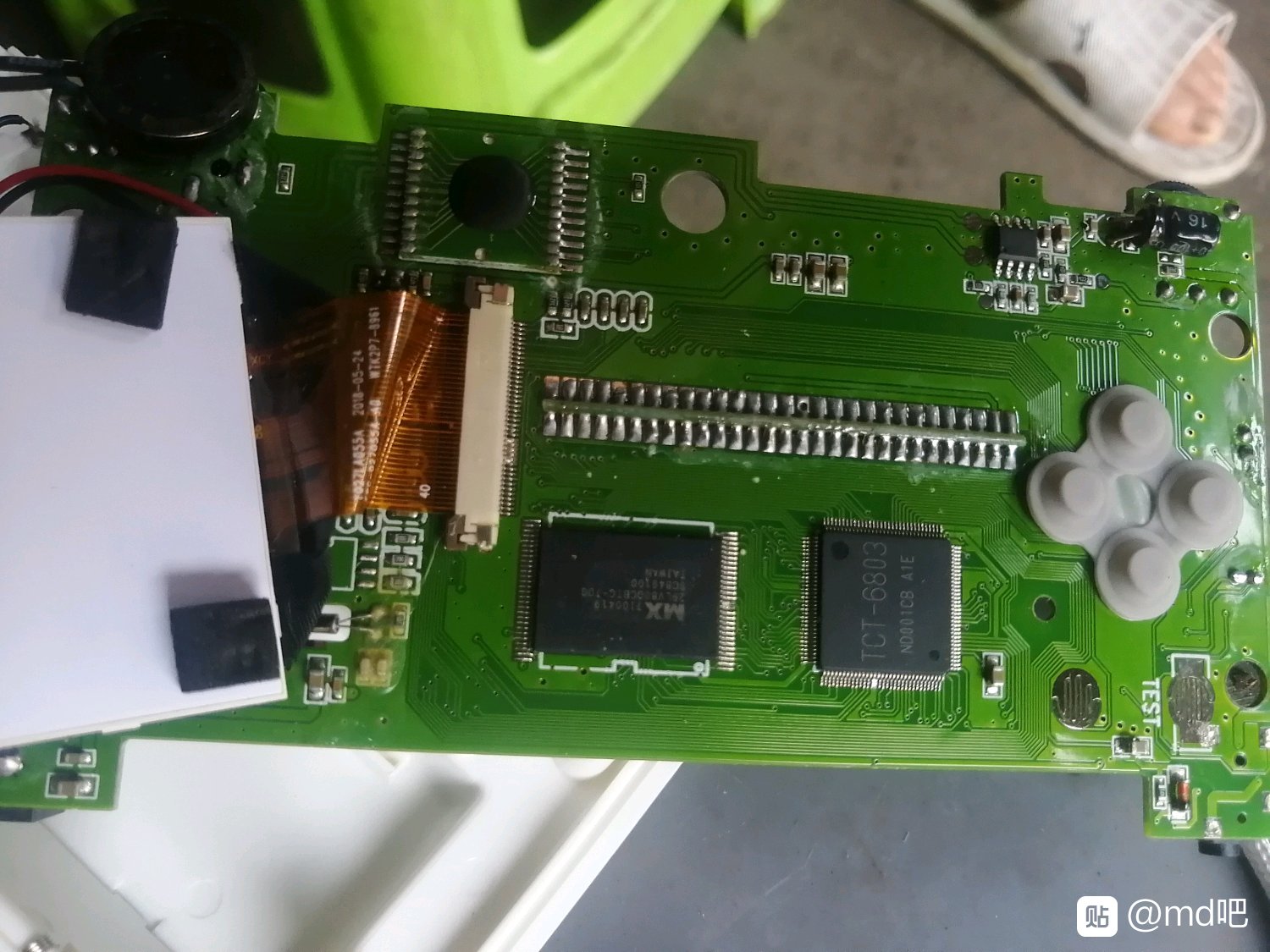

有没有大神知道这种机器能添加CD音源吗？
有什么值得改造的地方？

2020年08月19日 07点08分 1

level 12

动什么别动心1

cd音源来自卡槽，不管芯片支不支持

2020年08月19日 13点08分 2

亚里士阙德

卡槽的B1和B3分别控制左右声道，这个如何接芯片？

2020年08月19日 13点08分

level 11

亚里士阙德楼主

2020年08月19日 13点08分 3

wang_80919

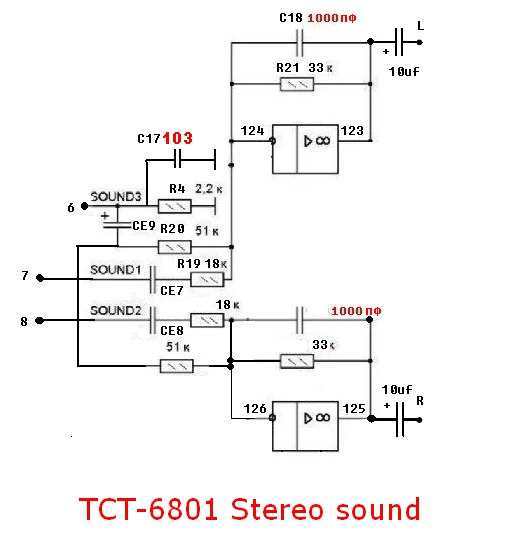

看电路板上，没有区域和50 60 的跳线。不值得购买。不过你这 B1 B3 只需要接一个下图的电容再接电阻再接到喇叭上就行了。

2020年08月20日 02点08分

亚里士阙德

@wang_80919 看下图的6、7、8是声音相关的，如果直接从卡槽引脚接到喇叭上，电容电阻的大小多少合适？另外这个机器是左右声道合并成了单声道，下面上传了6803的引脚情况。

2020年08月20日 02点08分

动什么别动心1

@wang_80919 他用烧录卡能玩cd游戏就回本了，不需要硬件跨区。

2020年08月20日 03点08分

动什么别动心1

@亚里士阙德我用两个耳机听两边声音一样，合没合并不知道，反正不是立体声

2020年08月20日 03点08分

level 12

动什么别动心1

B1B3串阻容什么的合并一下

2020年08月19日 14点08分 4

亚里士阙德

谢谢，但是这个是属于输出双声道，从卡带引脚接下来不应该是输入到某芯片引脚吗。

2020年08月20日 01点08分

动什么别动心1

某芯片是什么芯片？别的机型是到哪里？搞懂这个问题

2020年08月20日 02点08分

动什么别动心1

两声道合成一个声道，或者只接B1或B3好

2020年08月20日 02点08分

亚里士阙德

@动什么别动心1 游牧民是从卡槽引脚通过电容电阻接到315-5684，为什么不直接接到喇叭上？

2020年08月20日 02点08分

level 11

亚里士阙德楼主

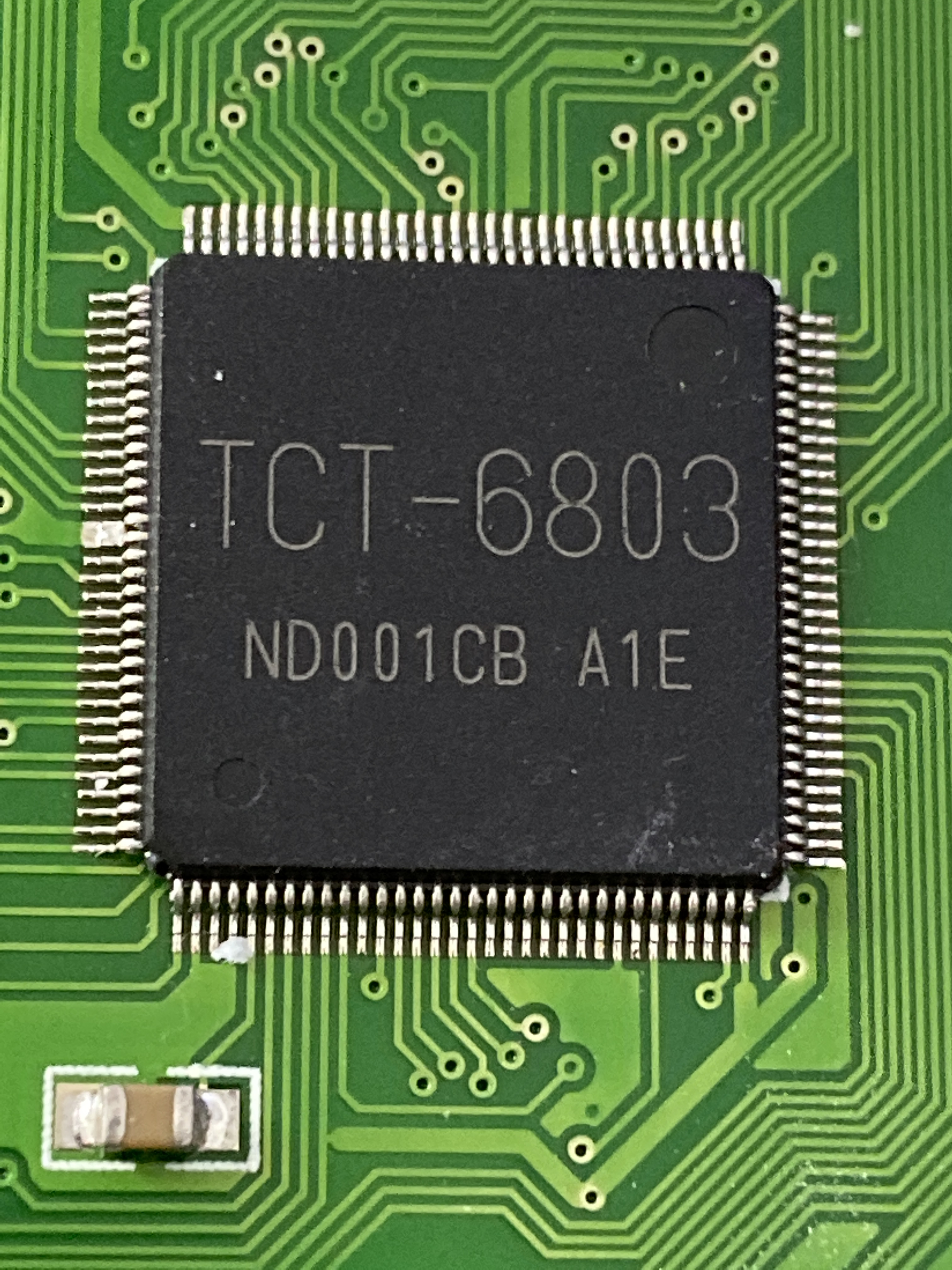

这是tct-6803的引脚情况

2020年08月20日 02点08分 5

wang_80919

另外你可以用万用表测一下 B1 B3 的走线。

2020年08月20日 02点08分

亚里士阙德

@wang_80919 在这个机器上B1 B3是空的

2020年08月20日 02点08分

wang_80919

@亚里士阙德空的，那就只能自己接电容电阻了。反正电路板上的 6 7 8 上多半也是有电容电阻的。如果懒一些，就直接 B1 接 8 B3 接 7。这样只是电路不安全而已。

2020年08月20日 03点08分

wang_80919

@亚里士阙德安全的做法就是 B1 B3 分别先接电容，再分别接电阻，然后直接接到输出上，比如喇叭或耳机口。

2020年08月20日 03点08分

吧务

level 11

wang_80919

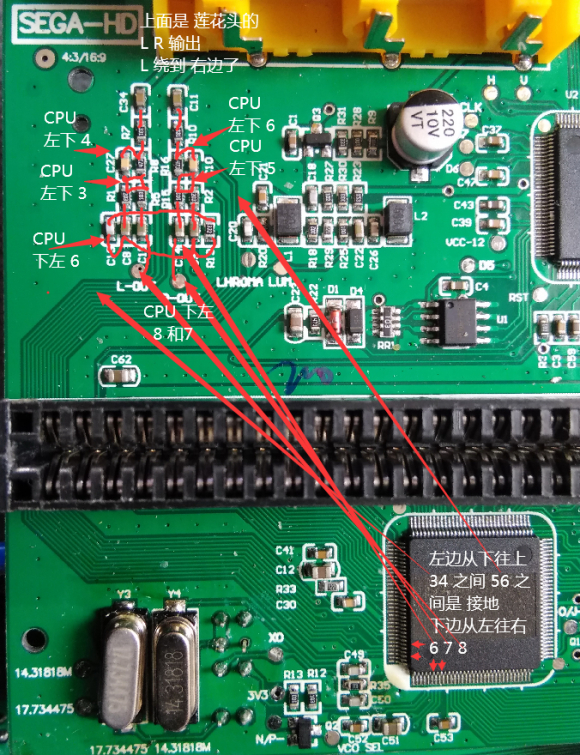

左下角往上 3 和 5 还有 4 和 6 ，左下角往右 6 7 8 。他们都是音频输出。

但是不知道 B1 B3 居然也是。

2020年08月20日 02点08分 7

level 12

动什么别动心1

我也是看了你的贴子，买一台研究 [冷]

2020年08月20日 03点08分 8

亚里士阙德

比较遗憾的是部分游戏缺少图层

2020年08月20日 03点08分

动什么别动心1

@wang_80919 你好，我没艾特你的贴子，我是回楼主

2020年08月20日 03点08分

level 11

亚里士阙德楼主

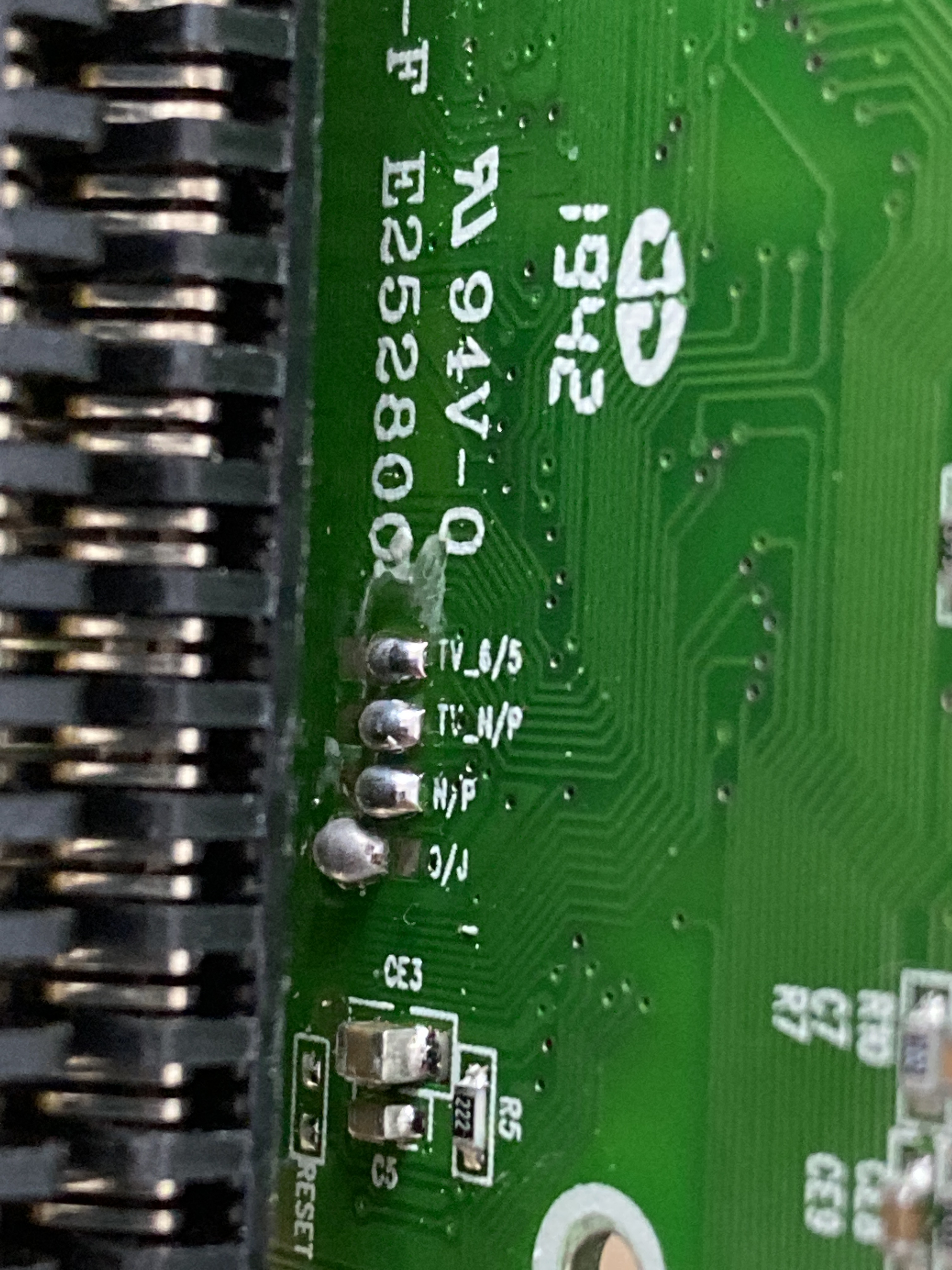

应该是可以改区域制式的，这里像是跳线。

2020年08月20日 04点08分 9

wang_80919

下面的 O J N P 可以用于改区， TV 6 5 可以改兼容性。 N P 就算了。但是跳线太小了，不好接线。

2020年08月20日 05点08分

level 11

亚里士阙德楼主

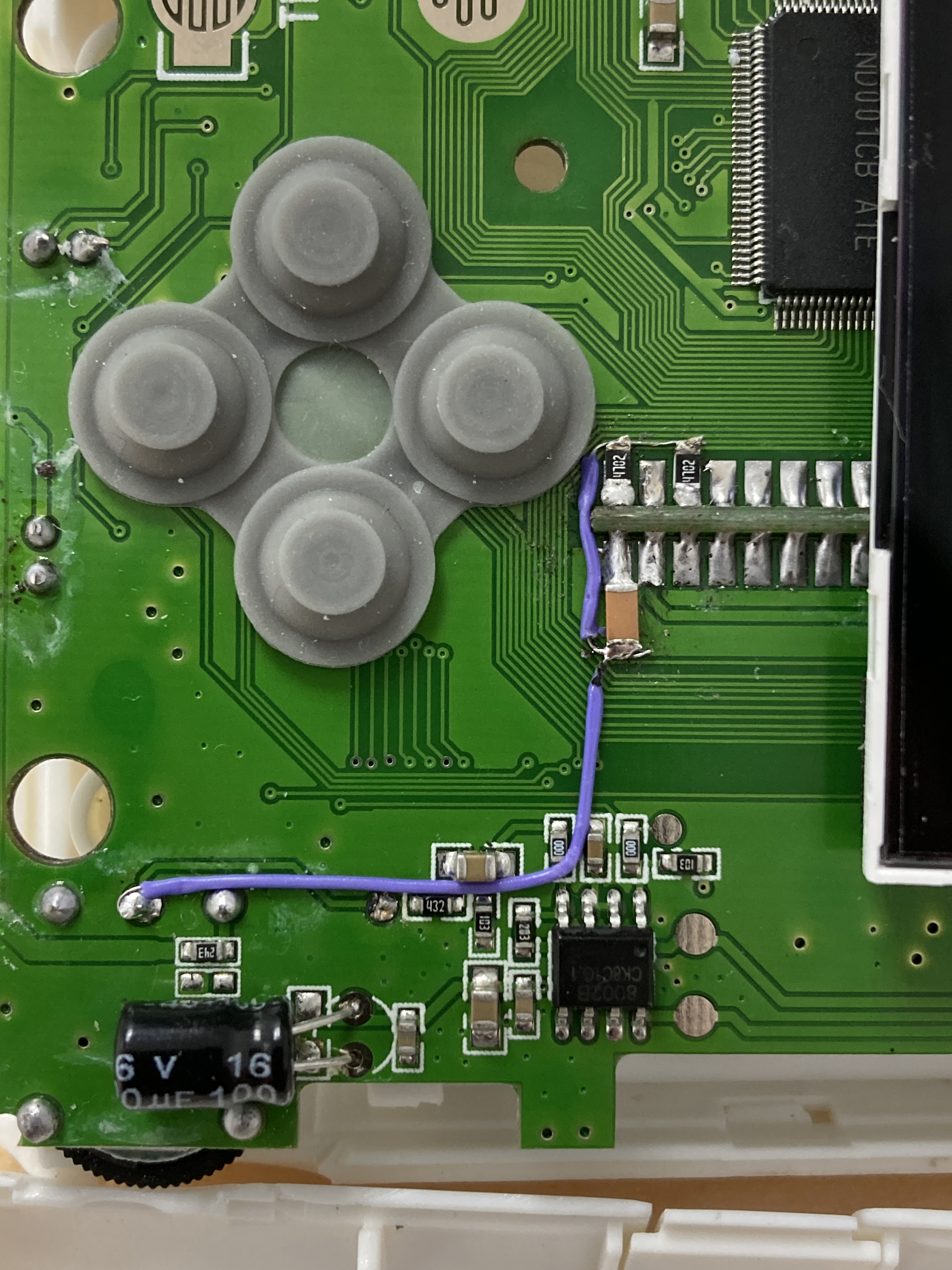

已经成功了，一开始把B1、B3短路，然后串联一个47K的电阻，发现CD音乐声音有点小，导致音效非常大，于是B1、B3各串联一个47K电阻，然后再连接喇叭，相当于并联两个电阻，声音比非CD游戏还是要小点，以后有机会再换小电阻吧。并联了一个22nF的电容，这是按照游牧民的改的，发现不连电容也没什么问题。
