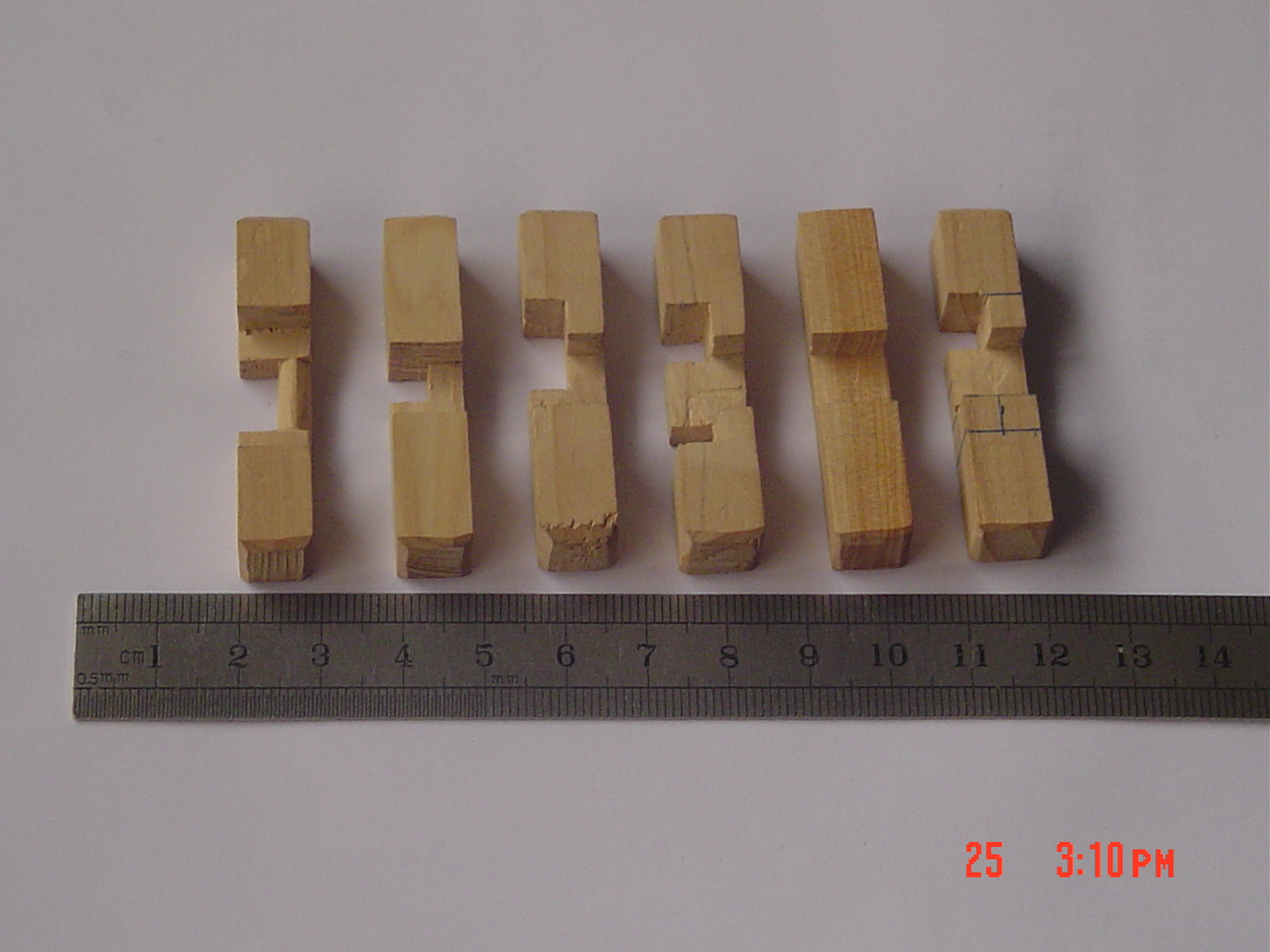

先介绍一款流传较广的B型鲁班锁。这是我制作的实样：
这是拼合后的外形。这是传统的鲁班锁形状：

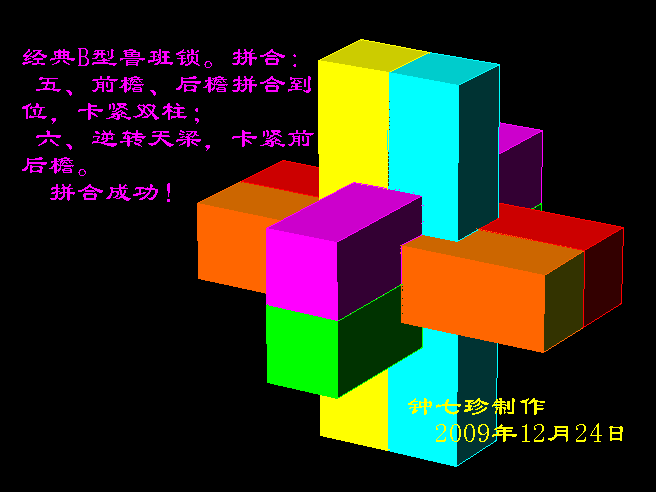

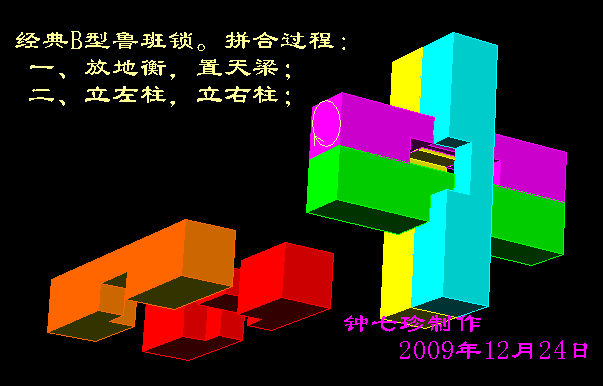

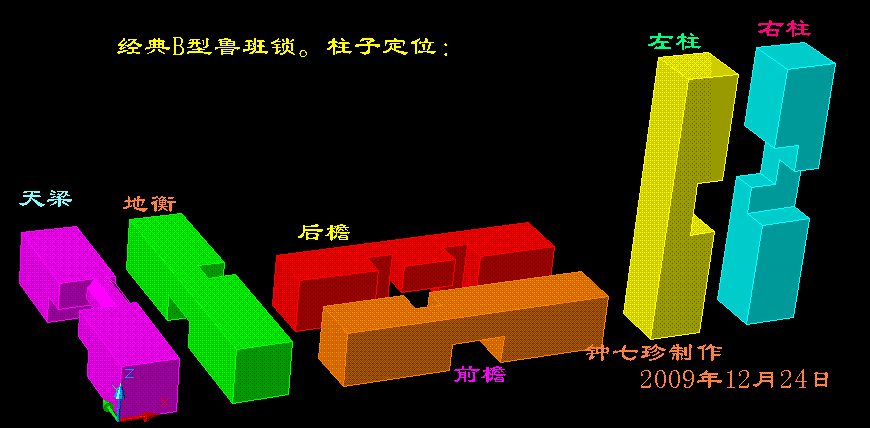

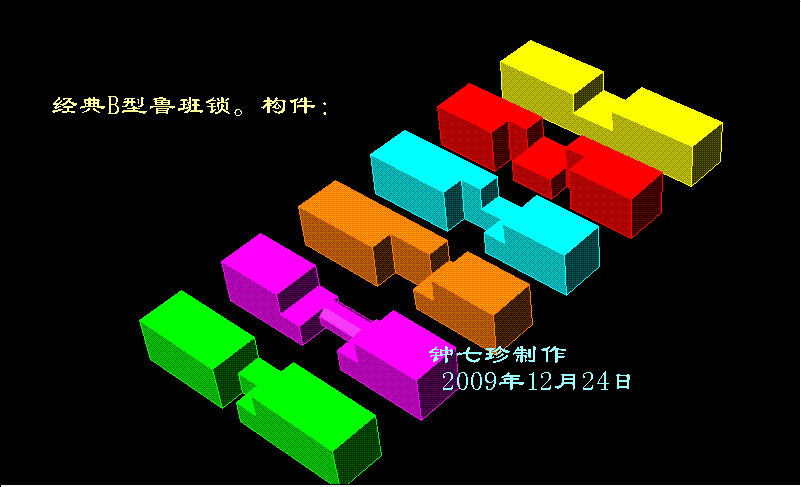

这是这一款B型鲁班锁的CAD图解：


以上图形被贴吧缩小。点击可看大图。

B型鲁班锁研究：
　　什么叫Ｂ型？Ｂ型的具体含义是什么？许多人在使用Ｂ型这一用语时，其实不是很清楚它的具体所指。
　　我认为，Ｂ型有三种含义：
　　一、鲁班锁在拼合过程中，有一根（或多根）柱子作转动运动而实现拼合，我们就称这种拼合方式为Ｂ型拼合方式；
　　二、为了实现Ｂ型拼合方式，必须有一根（或多根）柱子制作成可转动的形状，我们就叫这种柱型是Ｂ型柱；
　　三、有Ｂ型柱、拼合过程中有一根（或多根）柱子作转动而使拼合成功，我们就管这种鲁班锁叫Ｂ型鲁班锁。
回过头来，再说Ａ型：
　　一、鲁班锁在拼合过程中，所有的柱子只作相对于坐标轴的平行运动，我们就称这种拼合方式为Ａ型拼合方式。很明显：在Ｂ型拼合方式中，也许多柱子是在作平行运动，但它不是“所有”柱子。
　　二、柱子开槽只作垂直切割，挖去和留存的都是小立方体，我们就叫这种柱型是Ａ型柱。很明显，在Ｂ型鲁班锁中，也有不少Ａ型柱，但它不是“全部”。
　　三、采用Ａ型拼合方式实现拼合成功的鲁班锁，我们就称它是Ａ型鲁班锁。注意：如果有一根Ｂ型柱，但在拼合过程中却不用它的转动功能，而柱了只作平行运动而实现拼合，这种鲁班锁仍然叫Ａ型鲁班锁。
错格类可以不必用Ｂ型拼合方式。而一般来说，顶格类鲁班锁则必须采用有可转动的Ｂ型柱的Ｂ型拼合方式才能拼合成功。
这是我制作的一阶顶格类三柱鲁班锁：

这是拼合成功后的一阶顶格类三柱鲁班锁：

这是我制作的二阶顶格类十二柱鲁班锁：

这是拆开后的二阶顶格类十二柱鲁班锁。其中有两根B型柱：

这是我首创的三阶顶格类二十七柱鲁班锁（魔方鲁班锁）：

这是拆开后的魔方鲁班锁构件。其中有三根B型柱：

B型鲁班锁研究之二：
　　Ｂ型拼合方式的作用有三：
　　一、当鲁班锁采用Ｂ型拼合结构之后，可以使拼合难度降低；
　　二、采用Ｂ型拼合方式，也令一些无法拼合的鲁班锁的拼合成为可能（如顶格类鲁班锁）；
　　三、在创作设计鲁班锁时，采用Ｂ型拼合方式，可以简化鲁班锁的结构，减少设计者的构思难度。
　　我对Ｂ型的认识是：设计者在创作鲁班锁时，采用Ｂ型柱、Ｂ型拼合方式，是不得已而为之，是一种无可奈何的选择。
　　所以，我在设计鲁班锁时，通常都采用Ａ型拼合方式，能够不用Ｂ型结构则尽量不采用。当然，作为一个鲁班锁爱好者，对Ｂ型结构也是应当了解并熟悉的。
　　此帖以上内容，首发于“魔方天堂论坛”。见：http://www.cube-china.com.cn/bbs/viewthread.php?tid=5406&pid=91790&page=1&extra=page%3D1#pid91790
